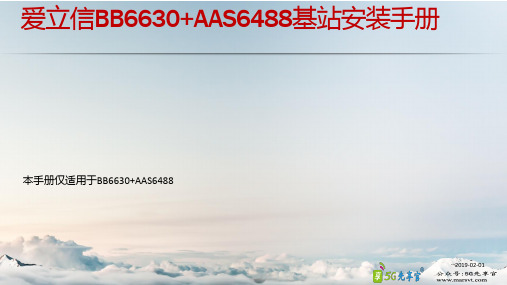

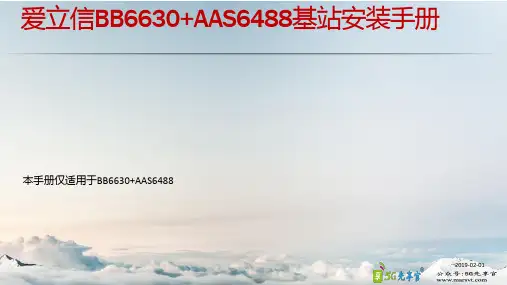

爱立信5G基站Baseband 6630安装介绍-先享官

DoT44 2.6G 100M v3
— 一期产品 — 通道数： NR 2.6G 4T4R、FDD 1.8G 2T2R、TDD 2.3G 2T2R — 尺寸(L)：2L — 重量： 2Kg — 工作频带宽度：100MHz+25MHz+50MHz — 滤波器带宽及范围：160MHz+25MHz+50MHz(2515-2675 MHz、1710-
爱立信5G 二期基站产品说明
Ericsson Internal | 2018-02-21
BB 6630 v2
— 本期新增产品 — 尺寸：宽*高*深 483mm*44.5mm*350mm — 重量：小于6.5kg — NR单模能力：3*100M NR(64T/32T/8T)、 6*100M NR(4T/2T/4T DOT) — LTE单模能力：9*20M LTE(64T/32T)、12*20M LTE(8T) — 支持pRRU的数量：48 NR/48 LTE — 支持48个pRRU合并成一个小区 — 支持北斗/GPS双模，无需额外硬件支持1588V2带外方式 — 回传接口：2*10G光/电口+2*1G电口 — IR接口：6*25G — 供电：直流-48V
1735MHz/1805-1830MHz、 2320MHz~2370MHz) — 配置方式：2.6G：NR+TDD
1.8G：GSM+NB+FDD 2.3G：TDD — 输出功率：2.6G：4x250mW 1.8G：2x125mW 2.3G：2x125mW — 功耗： 55W — 供电方式： POE — 级联情况：不支持
Ericsson Internal | 2018-02-21
DoT44 2.6G 100M v2

5G基站设备安装的详细施工方案1. 施工前期准备1.1 项目立项在5G基站设备安装前，需完成项目立项，包括工程预算、工程进度安排、人员组织等。

1.2 现场勘查对设备安装现场进行勘查，了解现场环境、地势、交通、电源等条件，为施工做好准备。

1.3 设备准备根据工程需求，准备5G基站设备，包括基站天线、基站主机、电源设备、光纤设备等。

1.4 工具与材料准备准备施工所需的工具与材料，如螺丝、线缆、接头、绝缘胶带等。

2. 设备安装2.1 基站天线安装1. 确定天线安装位置，确保天线高度和方向符合设计要求。

2. 安装天线支架，固定天线。

3. 连接馈线，确保馈线连接牢固、接触良好。

2.2 基站主机安装1. 确定主机安装位置，确保主机通风、散热良好。

2. 安装主机支架，固定主机。

3. 连接电源线、光纤线等，确保连接正确、牢固。

2.3 电源设备安装1. 确定电源设备安装位置，确保电源设备通风、散热良好。

2. 安装电源设备支架，固定电源设备。

3. 连接电源线，确保连接正确、牢固。

2.4 光纤设备安装1. 确定光纤设备安装位置，确保光纤设备通风、散热良好。

2. 安装光纤设备支架，固定光纤设备。

3. 连接光纤，确保连接正确、牢固。

3. 设备调试3.1 基站天线调试1. 检查天线安装位置、高度和方向，确保符合设计要求。

2. 检查馈线连接，确保馈线接触良好、无损伤。

3.2 基站主机调试1. 检查主机安装位置，确保主机稳定、通风良好。

2. 检查电源线、光纤线等连接，确保连接正确、牢固。

3. 启动主机，检查主机工作状态，包括硬件、软件运行正常。

3.3 电源设备调试1. 检查电源设备安装位置，确保电源设备稳定、通风良好。

2. 检查电源线连接，确保连接正确、牢固。

3. 启动电源设备，检查电源设备工作状态，包括输出电压、电流等正常。

3.4 光纤设备调试1. 检查光纤设备安装位置，确保光纤设备稳定、通风良好。

2. 检查光纤连接，确保连接正确、牢固。

爱立信5G 一期基站产品说明产品概览产品描述产品名称BB6630基带板Air 645464通道AAS 160MRadio 22282通道RRUDoT44 2.6G 100M v1单模分布式皮站DoT44 2.6G 100M v2多模分布式皮站，B3+N41DoT44 2.6G 100M v3多模分布式皮站，B3+B40+N41Baseband 6630—外围尺寸：高*宽*深44mm*483mm*313mm，1U，19英寸机框—重量：小于6.5kg—3*100MHz小区配置—支持GPS/Glonass/Beidou/1588V2PTP/Sync. E同步参考输入—2*10GE/1GE 光/电，2*1GE电回传接口；9*10GE Ir接口—整机额定功耗：180瓦—供电：直流-48VAIR 6454—支持频段: 2515-2675 MHz—通道数：64T64R—天线阵子数：192—OBW：160MHz—IBW：160 MHz—流数：16 DL / 8 UL layers—输出功率：240 W—EIRP：78.3 dBm—尺寸：961.5*509.5*178(mm) —重量：~47 kg—功耗：1.3KW—供电：-48V产品规格介绍——Radio 2228微站 2.6G 2通道设备型号Radio 2228尺寸(宽×高×深)380×350×130mm尺寸(L)18L重量(Kg)18Kg供电方式(直流/交流/交直流)-48DC功耗～600W工作频带宽度100MHz滤波器带宽及范围2515-2675 MHzNR工作频率范围2515-2675 MHz输出功率(例:8*10W)2x100W光纤接口(个数×速率)2x10G光纤拉远距离单级10km/4级40 km级联情况支持RRU接头方式(N型/集束/其他) 4.3-10型产品规格介绍——DoT44 2.6G 100M v1NR 2.6G 4通道设备型号DoT44 2.6G 100M v1尺寸(宽×高×深)200mm 直径50mm 高尺寸(L)<1.5L重量(Kg)<1.1Kg供电方式(直流/交流/交直流)POE功耗<35W工作频带宽度100MHz 滤波器带宽及范围2515 -2675 MHz （160MHz)工作频率范围2515 -2675 MHz （160MHz)输出功率(例:8*10W)4x250mW产品规格介绍——DoT44 2.6G 100M v2NR 2.6G 4通道FDD-LTE 1800 2通道设备型号DoT44 2.6G 100M v2尺寸(宽×高×深)80*420*210 mm尺寸(L)<5L重量(Kg)<2Kg供电方式(直流/交流/交直流)POE功耗<45W工作频带宽度2.6G带宽：100M 1.8G带宽：25M滤波器带宽及范围2.6G频段：2515 -2675 MHz 1.8G频段：1805-1830MHz工作频率范围2.6G频段：2515 -2675 MHz 1.8G频段：1805-1830MHz输出功率(例:8*10W)2.6G：4x250mW 1.8G：2x125mW产品规格介绍——DoT44 2.6G 100M v3NR 2.6G 4通道TD-LTE E频段2通道FDD-LTE 1800 2通道设备型号DoT44 2.6G 100M v3尺寸(宽×高×深)80*420*210 mm尺寸(L)<5L重量(Kg)<2Kg供电方式(直流/交流/交直流)POE功耗<55W工作频带宽度2.6G带宽：100M 2.3G带宽：40M 1.8G带宽：25M滤波器带宽及范围2.6G频段：2515 -2675 MHz 2.3G频段：2320-2370MHz 1.8G频段：1805-1830MHz工作频率范围2.6G频段：2515 -2675 MHz 2.3G频段：2320-2370MHz 1.8G频段：1805-1830MHz输出功率(例:8*10W)2.6G：4x250mW 2.3G：2x125mW 1.8G：2x125mW。

Outdoor cabinet OMD-6
室外LC-LC 光纤 10m *3（对）
CWDM SFP+(1370) ) ECPRI3 CWDM SFP+(1290) ECPRI1
CWDM SFP+(1330) ECPRI2
室外LC-LC 光纤 10m *9（对）
CWDM SFP+(1370) ECPRI3
Cable Lug, 16sqmm, M8
Earthing Cable
15M,Optical Fiber DuplexPatchcord 2xSM, 2 LC - 2 FC
2LC(FullAXS) - 2LC,SM,100 Meter
CWDM SFP+(1330) ECPRI2
室外LC-LC 光纤
CWDM SFP+(1370) ECPRI3
10m *3（对） 共18芯 CWDM SFP+(1290) ECPRI1
CWDM SFP+(1330) ECPRI2
Байду номын сангаас
AIR 6488 AIR 6488
室外LC-SC 光纤 70m *3（芯）
OMD-6
COM AIR 6488
跳纤架
假定是 SC接口
爱立信无线基站主设备参数
Baseband 6630参数：
Radio 6488 B41参数：
BBU型号×尺高寸×（深宽）高(U度)
重量 （Kg）
供电 方式
功耗（最 是否是标准 单基带板IR接口的个数
大/平均） IR接口
*接口速率
Baseban 483x45x35
普通光模块 光纤产品 CBC-RPM2531610/xx

GPS接收器另一侧为2个RJ45接口，可以同时为2块DU/Baseband板提供 GPS信号。
GPS接收器有3个版本：GPS01/GPS02/GPS03，其中GPS02/03集成了避雷 功能。
GPS接收器安装
GPS接收器安装在DF盒中（右图）或者是 DIN-rail上（下图）。 DF盒可以固定在墙上或者19”机柜中，使用16mm2接地线连接至室内地排
开箱
安装基带单元 基带单元接地
GPS安装 GPS接地 与AAS光纤连接 与传输PTN连接
安装AAS AAS接地 与基带单元光纤连接
电源连接 收尾
BB6630介绍
-48V直流 电源接口
BB间级联 接口RJ45来自 同步 本地太网电 口 调测
口
接口
指示灯
可拆卸固定 支架及接地 端子
SFP+以太 网电口/光口
天线支臂和抱杆位置，接地等
如与设计不符，需要与施工单位、客户及设计院确认 后，方能进行安装，并最终得到设计院的书面确认。
开箱验货
检查到货配置是否与基站配置信息一致。
根据箱单检查到货数量，是否有缺货或损坏，如有必 须拍照并填写《MSR缺货报告》。
填写《开箱查验报告》，由负责开箱工程师和客户代 表同时签字。
PLU安装
安装在设计规划的综合柜里，地线连接至综合柜保护地排 提供6路-48V直流电源输出，PLU 输出1、2和3端子，每路≤45 A；建议给AAS供电（电源线10 mm²～25 mm²）； 4
、5和6端子，每路≤25 A给建议给BBU供电（电源线4 mm²～10 mm²） 使用灰黑两色电源线时，灰色线缆为“+”接0V，黑色线缆为“-”，接-48V。 使用红蓝两色电源线时。红色线缆为“+”接0V，蓝色线缆为“-”，接-48V。 电源柜到PLU的正负极连接正确，铜鼻子做好绝缘 PLU到AAS/BB的正负极连接正确，PLU输出端子从左往右依次给 AAS1\AAS2\AAS3\BB供电，并且线缆右侧走线 PLU 输入需 100A-150A （电源线25 mm²）熔丝或空开。 PLU接地线的横截面积应≥16mm²，接地电阻应≤4Ω。

盘放在走线 架侧面
AAU和RRU的野战光缆盘放
盘放在室外光 缆终端盒旁
严禁野战光缆盘放 到综合柜顶部，堵 住散热口
馈线窗封堵
线缆进机房后， 馈线窗进行封堵
进机房的线缆注 意做回水弯
机房和室外整体卫生打扫
室外卫生未打扫 干净
设备安装工程翼扫码
华为NSA站点的 BBU共2块主控板， 3块基带板，BBU 机框1个、3台 AAU和3台RRU， 共12处扫码。华 为或中兴SA站点 的BBU共1块主控 板、2块基带， BBU机框1个、3台 AAU、共6处扫码
BBU横装安装规范
BBU占用1U，BBU与BBU或 DCDU之间间隔为1U距离
BBU竖装安装规范-NET501F
BBU采用子框竖 装，上出风散热
GPS安装规范
接头防水 标识标牌
GPS避雷器安装规范
注意GPS避雷器金属部 分与走线架绝缘隔离
GPS避雷器及接地， 采用16方黄绿线
GPS避雷器安装规范
5G-NR建设设备安装图册
目录
1 5G设备介绍 2 5G设备安装规范 3 5G设t one
1
5G设备介绍
华为AAU5639W
华为AAU5639W线缆图
华为AAU5639W安装规范示意图
华为2.1G-RRU3638
华为BBU-5900
华为BBU-5900
GPS避雷器接地在防雷 地排
两头做好接地标 牌标签
AAU安装规范
规范：1、抱杆顶部需高出AAU顶部；2、避雷针 必须比AAU顶部高出30cm；3、设备必须在避 雷针45度保护范围以内；4、AAU的保护接地线 必须连接到塔体的地网扁铁上。
AAU电源线防雷接地规范
AAU电源线剥 出的屏蔽层

爱立信LTE产品设备介绍一、基带产品介绍RBS 6601DUS 接口介绍（41/31)DUS基带板容量Baseband 52系列接口Baseband基带板容量二、爱立信RRU介绍TDD-LTE RRU-1TDD-LTE RRU-2TDD-LTE RRU-3FDD-LTE RRU-1FDD-LTE RRU-2FDD-LTE RRU-3FDD-LTE RRU-4FDD-LTE RRU-5三、载波的配置原则3.1室分场景双载频扩容室分场景扩容思路小区合并主要适用于TD-LTE建网初期覆盖受限的场景；为了适应话务的发展，站点需要扩容，建议首先解除小区合并，最大化单载频的话务吸收能力；然后在此基础上进行双载波扩容；DUS31/41室分应用原则单板支持6个Sector Carrier，即3个双载频RRU或2个三载频RRU，超过正常扩展基带板卡；1个逻辑站点支持两块基带级联2*DUS31支持9个小区/12个Sector Carrier，支持4个双载波的RRU，3个三载波的RRU；2*DUS41支持12个小区/12个Sector Carrier，支持6个双载波的RRU，4个三载波的RRU；单载频RRU级联最多4级，双载频RRU级联最多2级，因此容量场景建议采用星型连接，减少容量扩展过程避免室分系统的光路调整；Baseband 5216室分应用原则单板支持18个Sector Carrier，即6个3载波RRU（只能是双通道）。

单载频RRU级联最多4级，双载频RRU级联最多2级，因此容量场景建议采用星型连接，减少容量扩展过程避免室分系统的光路调整；3.2、室分场景DUS双载频扩容示例3.3室分场景DUS三载频扩容示例3.4室分场景BB三载频扩容示例爱立信RDS系统IRU 2242室内射频单元接口介绍Remote IRU 2242机壳介绍Remote IRU 2242机壳接口介绍IRU。

交换机安装流程简介
李迎春
交换机安装流程
• • • • • • • • • 制定工作计划 确认交换机房准备情况 开箱验货 安装新交换机 安装扩容交换机 交换机安装期间的报告 交换机安装的质量控制 交换机安装完成报告 各种报告汇总存档
制定工作计划
• 根据工程总体计划，到货计划， 安装文件设计及各地市局的具体 情况，制定开工日期。 每个交换结点应由现场督导与客 户协商制定每日工作计划。
安装扩容交换机
• 安装扩容交换机必须 遵守“交换机扩容注 意事项”的要求。
Microsoft Word Document
交换机安装期间的报告
• 交换机安装期间，督 导应每周向交换机安 装工程主管报告交换 机安装的进度，每日 工作状况，并及时上 报影响交换机正常安 装的问题，以便专项 主管及时掌握安装工 作中出现的问题并及 时解决。
•
Microsoft Word Document
确认交换机房准备情况
• 派督导去安装现场前 应与当地客户联系以 确认交换机房是否具 备安装条件。应落实 电源，DDF及ODF到 及安装完毕。 • 新建机房应在交换机 安装前确认市电，照 明及空调具备条件可 以使用。
Microsoft Word Document
Microsoft Word Document Microsoft Word Document
交换机安装的质量控制
• 交换机安装过程中，应 把工程质量放在第一位。 现场督导应严把质量关， 与客户的随工充分沟通， 在符合爱立信质量要求 的条件下达到客户满意。
Microsoft PowerPoint Presentation
Microsoft Word Document Microsoft Word Document

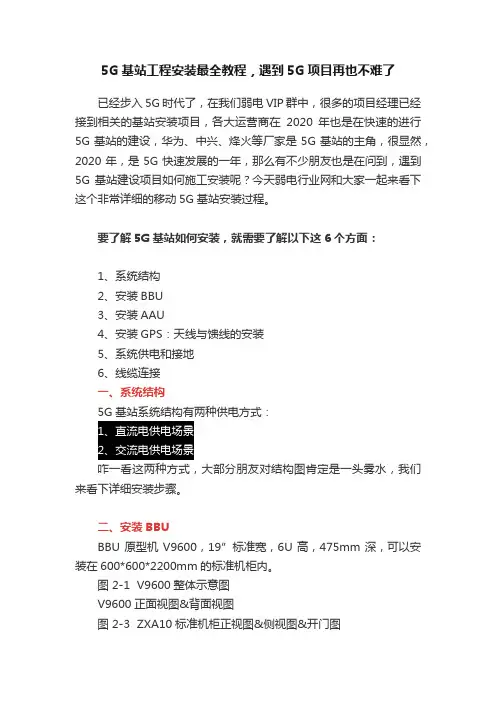

5G基站工程安装最全教程，遇到5G项目再也不难了已经步入5G时代了，在我们弱电VIP群中，很多的项目经理已经接到相关的基站安装项目，各大运营商在2020年也是在快速的进行5G基站的建设，华为、中兴、烽火等厂家是5G基站的主角，很显然，2020年，是5G快速发展的一年，那么有不少朋友也是在问到，遇到5G基站建设项目如何施工安装呢？今天弱电行业网和大家一起来看下这个非常详细的移动5G基站安装过程。

要了解5G基站如何安装，就需要了解以下这6个方面：1、系统结构2、安装BBU3、安装AAU4、安装GPS：天线与馈线的安装5、系统供电和接地6、线缆连接一、系统结构5G基站系统结构有两种供电方式：12咋一看这两种方式，大部分朋友对结构图肯定是一头雾水，我们来看下详细安装步骤。

二、安装BBUBBU原型机V9600，19”标准宽，6U高，475mm深，可以安装在600*600*2200mm的标准机柜内。

图 2-1 V9600整体示意图V9600正面视图&背面视图图 2-3 ZXA10标准机柜正视图&侧视图&开门图1、将ZXA10机柜搬运放置在机房指定安装位置，注意柜体垂直度，机柜正面/背面与柜顶走线架保持水平；安装柜体时，可先将前后柜门拆卸下来；2、使用自攻螺钉，将机柜底部固定在机房地板上；3、将机柜内V9600安装位置后侧的走线槽拆除，便于V9600安装；4、将V9600插入机柜指定位置的托架上（一般在机柜中下部），使其两侧耳部紧靠机柜两侧的固定筋；5、在机柜两侧固定筋的对应位置，安装浮动螺母，并用M6螺丝固定V9600机框；6、拆卸假面板：拇指按住蓝色按钮，向外侧扳动扳手使模块连接器脱开，然后平缓向外拉出假面板即可；7、插入单板：装入前确认模块前面板扳手处于脱开状态，将单板对准指定槽位，平放向前平缓推入，当扳手支角与插箱接触时，将扳手向内侧扳动，直到蓝色按钮自动扣住为止；BBU安装完成（正面&背面）三、安装AAU图 3-1 A9601外观示意（六面）图图 3-2 A9601最小安装空间要求安装过程1.拆分安装支架（实际商用发货的安装支架（上）结构差异在本节末描述）2.用力矩扳手检查安装支架（上）和安装支架（下）是否紧固到位，保证螺栓、弹簧垫圈、平垫圈无遗漏，紧固力矩40N·m；3.使用M10×25螺栓组合件将安装支架的设备紧固件和安装支架（下）固定到整机上，力矩40 N·m；注意:安装支架的丝印黑色“箭头”标识均为向上4.将安装支架（上）的角度调节件安装至设备紧固件上注意:实际发货商用的角度调节件与图中所示的调节件不同。

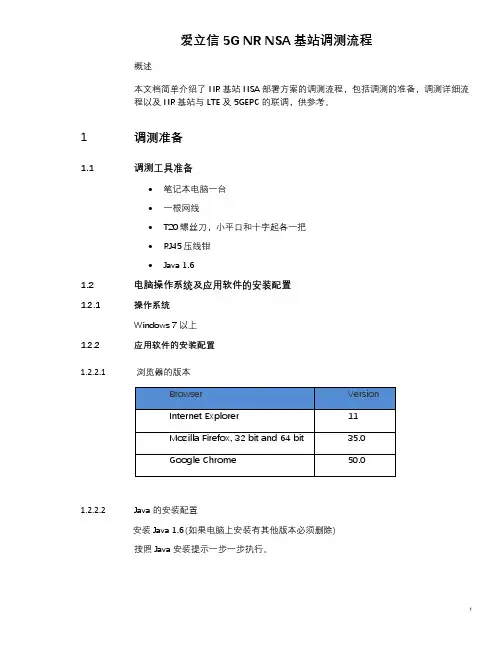

爱立信5G NR NSA基站调测流程概述本文档简单介绍了NR基站NSA部署方案的调测流程，包括调测的准备，调测详细流程以及NR基站与LTE及5GEPC的联调，供参考。
