网络布线规范要求

网络布线规范一、如网络布线工程比较复杂，需主动与客户协商网络需求，现场查看，根据客户提出的信息点位置和数量、其他要求。

结合网络设计方案与施工现场实际情况，初步预定信息点数目与位置。

并与客户沟通。

二、每根网线的两头要用独立的标志标记出来，比如用标签在两头同时标记。

用以表示是一根线的两头，以免以后将几十根网线搞混，也方便日后维护。

?
三、当网线与强电交叉或平行分布时，网线要与强电保持15公分左右的距离，同时要尽量远离可能的干扰设备。

四、机房的网线要按交换机的位置留3-4米左右的余量。

五、每间房间或管理点的网线从墙角出来之后，直接放线即可；放线的原则是根据电脑的具体位置，将网线按直角的走法留到电脑的摆放位置，然后留出2米左右的余量。

六、布线过程中不允许将网线折死弯，网线不能有硬伤，布线完毕后，一定要做好水晶头，网线插入电脑主机或交换设备，并测试网络是否畅通。

八、每根网线的长度不得超过一百米。

宽带网网络施工布线规范（1）双绞线布线双绞线布放前应核对型号、规格、路由及位置与设计规定相符，室外布线用室外线，室内布线用室内线。

布放平直、不得产生扭绞，打圈等现象，不应受到外力的积压和损伤；在布放前两端应贴有标签，以表明起始和终端的位置，标签书写应清晰，端正和正确，布放时应有冗余。

在交接间，设备间预留3至6米；工作区为0.3至0.6米。

ａ．双绞线在走廊和室内走线应在PVC槽板或PVC管内，应平直走线；ｂ．计算机到交换机的双绞线最长距离为100米，超过100 米的需用交换机级连加长；ｃ．双绞线在机房内走线要捆成线札，走线要有一定的规则，不可乱放；ｄ．双绞线两端要标明编号，便于了解结点与交换机接口的对应关系；ｅ．双绞线应牢靠地插入交换机和工作站的网卡上；ｆ．结点不用时，不必拔下双绞线，它不影响其它结点工作；ｇ．双绞线安装在室外时应该注意防雷；ｈ．选用八芯双绞线，自己安装接头时，八根线都应安装好，不要只安装四根线、剪断另外四根线。

（2）架空光缆架空光缆时，光缆采用人工布放，布放前应对光缆进行盘测，布放后统一调整，挂钩间距为50cm；接头重迭长度为5米；光缆到单元光线配线向预留5米；中心机房预留20米；楼房转角处应做小预留（0.8米）；架空光缆500米预留5米；200米预留0.2米。

ａ．光纤电缆铺设不应绞结；ｂ．光纤电缆弯角时，其曲律半径应大于３０ｃｍ；ｃ．光纤裸露在室外的部分应加保护钢管，钢管应牢固地固定在墙壁上；ｄ．光纤穿在地下管道中时，应加ＰＶＣ管；ｅ．光缆室内走线应安装在线槽内；ｆ．光纤铺设应有胀缩余量，并且余量要适当，不可拉得太紧或太松。

（3）宽带网终端盒的安装宽带网终端盒安装应：平、正、稳、牢。

箱体在不影响正常使用和整体美观的前提下，安装到没用太阳直射的位置，并配好锁母，安装完毕后需用钥匙锁住。

（4）PVC管和PVC槽板的敷设楼层间选用双头圆盖分线盒，底层和顶层用当头分线盒；根据管径大小自行开孔穿管分线到户。

综合布线规范随着现代化信息技术的飞速发展，网络已经成为我们日常生活和工作的重要组成部分。

而在构建一个稳定、高效的网络环境中，综合布线的规范必不可少。

本文将重点介绍综合布线规范的基本要求、常见问题以及一些实施建议。

一、综合布线规范的基本要求1. 合理设计：在进行综合布线的时候，需要进行合理的设计，根据不同的网络需求和空间结构，划定电缆走向和布线路径。

在设计过程中，需要考虑到布线的可扩展性，确保未来网络升级的便利性。

2. 测量标准：在进行综合布线前，需要使用专业设备进行测量。

测量结果能够提供给设计师参考，确保布线的质量和可靠性。

测量标准可以根据不同的要求来制定，但是一般都会包括电缆长度、信号强度等指标。

3. 电缆选择：选择合适的电缆是综合布线过程中非常重要的一步。

根据网络需求和传输距离来选择合适的电缆类型，如双绞线、光纤等。

同时，在选择电缆时需要考虑到其保护性能、抗干扰性能等因素。

4. 安全性保障：综合布线过程中需要确保电缆的安全性。

电缆需要有良好的绝缘性能和耐火性能，以防止安全事故的发生。

此外，对于布线区域的安全环境也需要进行评估和保障。

5. 标识和管理：为了方便布线的管理和维护，需要对每一段电缆进行标识。

标识可以包括所属部门、电缆类型、安装日期等信息。

同时，需要建立相应的档案管理系统，方便对布线进行跟踪和维护。

二、综合布线常见问题及解决方法1. 电缆长度超过规定距离：如果一段电缆的长度超过了规定距离，可能会导致信号衰减或者延迟。

解决方法可以通过增加信号放大器、使用中继装置或者重新设计布线路径等途径。

2. 电缆过多导致混乱：如果布线区域电缆过多，可能会造成混乱和隐患。

此时可以重新规划布线路径，进行分类和整理，并确保每一段电缆都有清晰的标识。

3. 技术标准不符合要求：在综合布线过程中，有时可能会遇到技术标准与实际要求不符的情况。

解决方法可以通过重新评估需求并进行调整，或者与相关技术人员进行沟通和协商。

综合布线规范技术要点
1.规划和设计阶段：
-在进行综合布线前，需要进行详细的规划和设计，考虑建筑物的结构、布局、用户需求等因素，确定布线的路径和布置方式。

2.网络布线要求：
-网络布线一般采用屏蔽双绞线（UTP）或光纤，选择合适的介质和线缆类型，根据具体需求决定传输速率和带宽要求。

-网络布线时需要考虑信号干扰和传输距离等因素，避免与电源线、照明线等干扰源靠近或串扰。

3.机房布线要求：
-机房是布线的核心区域，布线时需要合理规划机柜、机架、配线架等设备的布置和排列，便于维护和管理。

-在机房内进行布线时，需要遵守安全规范，严格控制布线的长度和弯曲半径，避免信号损失和线缆破损。

4.增强类布线要求：
- 在一些需要高速数据传输的场景中，如数据中心和服务器房，通常会采用增强类布线，如Cat 6A和Cat 7线缆，以支持更高的传输速率和带宽。

-增强类布线时，需要采取更严格的设计和安装措施，保证信号传输的稳定性和可靠性，如减少电磁干扰、增加接地措施等。

5.标准化布线接口：
-综合布线中，需要使用统一的标准化接口，如RJ45插座和LC光纤
连接器，确保不同设备之间的互连和兼容性。

-在进行布线时，需要按照标准规定的接口类型和配线方式进行连接，避免错误的布线或连接方式导致信号损失或不稳定。

6.标识和记录：
-同时，需要建立良好的文档记录，包括布线图、端口连接表等，方
便日后查阅和维护。

以上仅为综合布线规范技术要点的简要介绍，实际布线中还有许多细
节需要注意和遵守。

在进行综合布线时，应该选择具备相关资质和经验的
专业团队进行设计和施工，确保布线的质量和可靠性。

网络综合布线系统技术要求1.整体指标：布线系统产品必须采用知名并使用同一品牌的产品，包括各种线缆、模块和面板、跳线、连接器等；综合布线系统配线架、跳线、模块等，其传输特性必须与线缆的传输特性相一致，或高于线缆的传输特性。

1）生产商应具备ISO9001或ISO14001体系认证证书，并提供证明文件.2） ^认证:信产部、UL、ETL等认证机构之一的线缆及六类链路或信道性能认证.3）综合布线产品需通过信息产业部测试（线缆/链路/信道）。

2.主要设备指标：（A）六类非屏蔽信息模块：■★电气性能达到六类标准TIA/EIA568B。

2—1 CAT6的要求，传输参数测试应达到250MHz。

■匹配线规：23〜24AWG；■打线方式：T568B；■★阻燃级别:低烟无卤阻燃，并符合IEC60332-1标准；■强度要求：耐抗击强冲击；■防火等级：UL等级94U-0；■★安装方式：在同一面板上可实现90度直插或45度斜插两种安装方式；■免打线设计，无需打线工具;重反复压接，模块反复端接次数＞20次；■插拔次数：大于750次；■标准:ISO/IEC 11801:2002 EC2。

0；（B）X作区面板：■白色86方形单口/双口面板；■★模块安装方式:90度垂直或45度（斜角）安装；■应带有标签、色标及明显的标识以区分数据点或语音点，并留有可填写编号的空间；■★强度要求：耐抗击强冲击；(C)六类4对非屏蔽双绞线(UTP)：■线规：23〜24AWG■规格：100 欧姆，250MHz.■芯线对数:4对,每芯带有彩色护套。

■在衰减、近端串扰衰减、结构回波损耗、近端串扰衰减与衰减比的技术参数上符合最新六类国际标准。

■★中心十字芯骨架，最大程度上保证安装过程中不破坏双绞线绞距。

从而提供更大的传输带宽和传输速率.■带宽：通过350MHz下测试，保证250MHz下测试符合最新六类国际标准。

■特性阻抗(Ohm) :100 ±15，传播延迟值(ns/100m)：<536，延迟偏差:最大45 ns。

网络布线标准与规范网络布线标准与规范2010-04-10 15：46网络布线标准与规范布线的选择布线是任何网络系统的关键部件之一，因此决策人员必须准备将网络总投资的10%用于这一领域。

由于不良的设计和不合格的安装而造成的网络故障是最常见的，同时代价也是非常昂贵的，因此对高质量的布线和网络设计方面的投资绝对是物有所值。

连接在网络中设备类型以及电缆上所承载的通信负载是选择电缆的关键因素。

同时，在进行电缆选择时还应考虑以下因素：网络集线器和节点信息口之间的最大距离在管道和地板/天花板中的布线可用空间电磁干扰(EMI)的程度为系统服务的设备的可能的变化情况和它们的使用方式系统复元力的水平网络要求的生命周期电缆走线的限制和电缆弯曲半径的限制具有潜在重复性使用可能的现有电缆安装情况电缆的选择应综合考虑上述因素，但在布线系统中应首先确定是使用屏蔽电缆、非屏蔽电缆、光缆，还是将它们接合在一起使用。

电缆通常使用带有绝缘层的导线并使用一层或多层塑料外皮。

电缆中通常由2到1800个线对组成。

大对数电缆通常用于主干布线系统，它们特别适合在话音和低速率数据应用中使用。

这些电缆在干线和水平(集线器到桌面)布线系统应用中的最大长度在国际标准ISO/IEC IS11801中有详细的说明。

需要注意的是这些最大长度限制适用于所有的媒介。

它们并没有考虑由于网络使用的电缆类型和协议类型的不同而造成性能方面的差异的影响。

实际上，最大电缆长度将取决于系统的应用、网络类型例如10Base-T)和电缆的质量。

在特定的网络中，好的电缆供应商和施工人员将可以就布线系统能力给出相应的建议。

在确定电缆类型前，对电缆走线的可用空间进行检查也是非常重要的一点。

尺寸、重量和屏蔽灵活性等因素主要取决于电缆是否采用金属箔或编制护层，以及电缆中使用了多少导线。

这些因素与电缆所使用的屏蔽/反射材料一起将决定电缆对抗电磁干扰(EMI)能力。

在选择电缆之前，考虑电缆使用的屏蔽/反射材料也是至关重要的。

网络综合布线工程施工规范一、说明主要针对中国银行网络综合布线工程而制定，同时适用于承接的其他网络综合布线工程的实施。

各工程实施部门（工程部、客服部）在银行工程项目中必须严格按规范要求指导施工。

二、设备材料（1）综合布线A.“泛达”是指美国泛达网络产品公司PANDUIT旗下的所有网线、模块、理线器、配线架以及面板等。

上述产品，泛达公司为每个产品均设有独一无二的、可查的防伪条码，可以上网查验产品的真伪。

B.“康普”是指美国康普国际控股有限公司CommScope旗下的所有网线、模块、理线器、配线架以及面板等。

C.项目中的信息模块、跳线、理线器数量及颜色，工程施工商应严格按照合同清单执行，不得随意变更。

相关线材（网络跳线和机柜信息模块）颜色规定为，核心业务：黄色；网络数据：白色；电话：蓝色。

理线器与机柜颜色同为黑色。

（2）网络机柜网络机房的网络机柜，目前在中国银行使用的品牌有：A.“天安源”是指深圳市天安源机房设备工程有限公司的网络机柜(机柜安装见附图1-附图7)；B.“金盾”是指广州通网达科技有限公司Keydak的网络机柜(机柜安装见附图1-附图7)。

（3）其它辅材（具体见项目清单）A.网络机柜用的光纤，包括“特发”品牌12芯多模光纤、国产的24口LC标准光纤配线架、LC光纤尾纤、LC耦合器（多模）、LC/LC光纤跳线等；B.“和平”品牌的50（或100）对电话主干线；C.200*100*1.2MM和100*100*1.0MM镀锌线槽；D.机房内线槽使用黑色烤漆线槽；E.厚度为1.2毫米直径20毫米或1.5毫米直径25毫米的铁线管；F.PVC管和线槽。

用于临时铺设的网络环境。

三、施工规范（1）网络机房的设置：A.所有网络机房的机柜，应一字排开。

机柜的四周的工作空间，不允许有任何杂物的堆放(附图8-9)；B.分行和管辖支行的网络机房是按照四个机柜进行设置的，分别为：电话主干及电话端口集中在一个机柜、网络端口及模块集中在一个机柜、光纤盒和交换机集中在一个机柜。

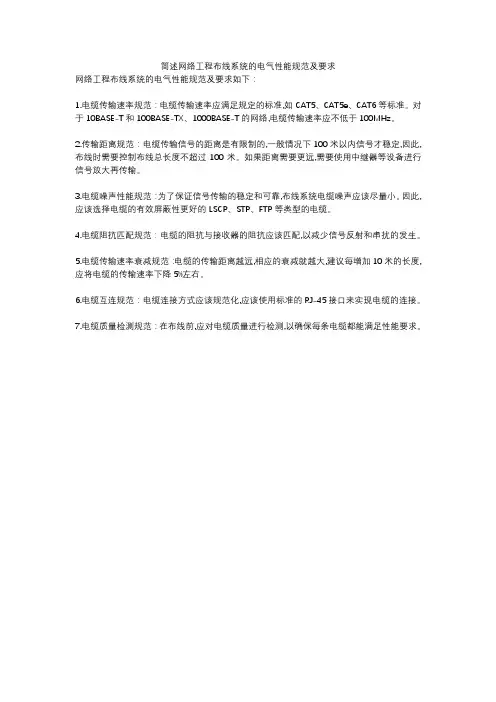

简述网络工程布线系统的电气性能规范及要求
网络工程布线系统的电气性能规范及要求如下：
1.电缆传输速率规范：电缆传输速率应满足规定的标准,如CAT5、CAT5e、CAT6等标准。

对于10BASE-T和100BASE-TX、1000BASE-T的网络,电缆传输速率应不低于100MHz。

2.传输距离规范：电缆传输信号的距离是有限制的,一般情况下100米以内信号才稳定,因此,布线时需要控制布线总长度不超过100米。

如果距离需要更远,需要使用中继器等设备进行信号放大再传输。

3.电缆噪声性能规范：为了保证信号传输的稳定和可靠,布线系统电缆噪声应该尽量小。

因此,应该选择电缆的有效屏蔽性更好的LSCP、STP、FTP等类型的电缆。

4.电缆阻抗匹配规范：电缆的阻抗与接收器的阻抗应该匹配,以减少信号反射和串扰的发生。

5.电缆传输速率衰减规范：电缆的传输距离越远,相应的衰减就越大,建议每增加10米的长度,应将电缆的传输速率下降5%左右。

6.电缆互连规范：电缆连接方式应该规范化,应该使用标准的RJ-45接口来实现电缆的连接。

7.电缆质量检测规范：在布线前,应对电缆质量进行检测,以确保每条电缆都能满足性能要求。

网络布线标准网络布线是建设企业信息化基础设施中非常重要的一环，它直接关系到网络的稳定性、可靠性和性能。

为了保证网络布线的质量，制定了一系列的网络布线标准，以规范网络布线的设计、施工和验收。

本文将就网络布线标准进行详细介绍，以便广大网络工程师和相关人员能够更好地了解和遵守相关标准。

首先，网络布线标准包括了对网络布线材料的要求。

在网络布线中，常用的材料包括光纤、双绞线、连接器、配线架等。

这些材料的质量直接关系到网络的传输性能，因此网络布线标准对这些材料的要求非常严格。

比如，对于双绞线，网络布线标准规定了其传输性能、外观质量、阻燃性能等方面的要求，以确保网络传输的稳定和可靠。

其次，网络布线标准还包括了对网络布线工程的设计要求。

在进行网络布线工程设计时，需要考虑到建筑结构、布线路径、布线长度等因素，以确保网络布线的合理性和可维护性。

网络布线标准对这些方面都有详细的规定，要求设计人员在设计网络布线时要充分考虑到这些因素，以避免后期出现布线故障或维护困难的情况。

此外，网络布线标准还对网络布线工程的施工和验收提出了具体要求。

在进行网络布线工程施工时，需要按照网络布线标准的要求进行，确保施工质量和施工安全。

而在网络布线工程验收时，需要严格按照网络布线标准的规定进行，以确保网络布线的质量达到标准要求。

总的来说，网络布线标准是保障网络布线质量的重要保障。

通过遵守网络布线标准，可以确保网络布线工程的质量和可靠性，提高网络的稳定性和性能。

因此，我们在进行网络布线工程时，务必要严格遵守相关标准，确保网络布线工程的质量达标，为企业的信息化建设提供有力的支持。

在实际工作中，我们要深入学习和理解网络布线标准，不断提高自身的专业水平，确保网络布线工程的质量和可靠性。

只有这样，才能更好地为企业的信息化建设提供有力的支持，推动企业的发展和进步。

希望各位网络工程师和相关人员能够重视网络布线标准，不断提高自身的专业水平，为企业的信息化建设贡献自己的力量。

网络布线规范
一、每根网线的两头要用独立的标志标记出来,比如用白色的标签在两头同时标记“A1”,用以表示是一根线的两头,两头标签一致,如遇多层建筑,标签为“A—B”方式,“A”为楼层数,“B”为网孔号,如2楼的20号网线,标签为“2—20”,单层建筑楼层数可以忽略;若只有一排房间编号由“从东向西”“从南向北”进行编号;若有两排房间,如果是东西走向,就从东南房间顺时针进行编号；如果是南北走向,就从西南房间顺时针编号;
二、布线过程中不允许将网线折死弯,网线不能有硬伤,一定要爱护网线,比如将网线捆好,不要踩网线,搬运东西的时候不要砸到网线等;三、工程采用的网线是超五类非屏蔽式双绞线,品牌可采用AMP、阿尔卡特、朗讯等品牌;
四、当网线与强电交叉或平行分布时,不能将网络线路和电源线路铺设在同一管槽内,也不能将网线与电源穿入同一墙面孔内;
五、机房的网线要按交换机的位置留2米左右的余量;
六、机房到每个网点的网线,中间不能有接头,不能折死弯,不能被挤压,
安装RJ45模块,如不用RJ45模块,直接放线即可；放线的原则是根据电脑的具体位置,将网线按直角的走法留到电脑的摆放位置,然后留出1米左右的余量;
七、每根网线的长度不得超过一百米,以防衰减;
光缆标签规范
一、光缆盒上标注明确光缆另一端的地点;
二、光缆尾纤上两端标明光缆的走向;
三、光缆在机柜中整齐走向;
四、光缆编号,以设备管理系统的为准;交换机标签规范
一、交换机管理地址;
二、交换机安装位置;
三、交换机编号,以设备管理系统的为准;。

完整版)机房网络设备布线规范连尚网络机房布线规范文档修订记录序号版本号修订日期修订概述修订人批准人备注1.1.0 2018-1-29 初稿完成 XXX概述本规范适用于连尚网络机房的布线工作，旨在保证机房内部网络的稳定性和安全性。

名词解释和互联说明1.机房：指连尚网络机房，为用户提供网络服务。

2.核心设备：指机房内的重要网络设备，如路由器、交换机等。

3.内网接入：指用户在机房内使用网络的接入方式，如有线接入、Wi-Fi接入等。

4.互联：指机房内部网络和外部网络的连接。

机房内布线规范3.1 核心设备布线规范1.核心设备应尽量集中放置，以便管理和维护。

2.核心设备的布线应采用高品质的网线，且长度不宜过长。

3.核心设备的布线应避免与电源线、电缆线等混合布线，以免产生干扰。

3.2 内网接入布线规范1.内网接入的布线应采用高品质的网线，且长度不宜过长。

2.内网接入的布线应避免与电源线、电缆线等混合布线，以免产生干扰。

3.内网接入的布线应根据用户需求进行布置，避免出现拥堵或混乱的情况。

IDC核心网络设备中，尤其是内网核心设备，与TOR互联数量较多，因此需要布放大量光纤。

光纤布放必须整齐，不能混乱，机柜内布线美观是网络设备布线规范中的重点之一。

光纤布放的示意图如下：光纤从设备的左侧或右侧垂直布放，布放的地方不能挡住网络设备进出风口。

光纤每隔一段距离用扎带进行捆绑（注：不能用白色固定扎带），但不能捆得太紧，弯曲度不能太大，通常约为110度，要能够松放自如，并贴好标签，插到设备端口上后尽量不要将标签挡住，留有一定长度空间方便拔插光纤。

在内网接入布线规范中，内网接入交换机位于机架顶端，内网TOR交换机40G的MPO光纤上联到内网核心，10G-AOC线缆下联至服务器。

ILO交换机1G或10G端口上联到管理网核心，千兆端口下联服务器，每个机柜内大致放置18台服务器。

光纤和网线布放的示意图如下：内网接入交换机布放的线缆通过理线器整理，在理线器上每4根网线用扎带做捆绑，每一根网线上标有唯一的一个标签，另一端放到机架内托盘位置。

通信工程管理规范的网络布线指南网络布线是通信工程管理中非常重要的环节，它涉及到网络的稳定性、性能以及日后的维护等方面。

本文将为您提供一份通信工程管理规范的网络布线指南，以帮助您在网络布线过程中做出准确、高效的决策。

一、网络布线前的准备工作在进行网络布线之前，必须进行充分的准备工作。

以下是准备工作的具体步骤：1. 网络设计：在网络布线之前，需要进行网络设计，包括确定网络拓扑、选择适当的网络设备等。

2. 线缆选型：根据网络设计的要求，选择适合的网络线缆，包括电缆、光纤等。

3. 线缆路径规划：根据楼层结构、布线距离、设备位置等因素，规划线缆的路径，确保线缆布线的合理性和美观性。

4. 需求评估：评估网络布线的需求，包括网络容量、速度要求等，以确定所需的线缆数量和类型。

二、网络布线的步骤1. 线缆布线：a) 清理线缆走向：在进行线缆布线之前，确保线缆走向的通道清晰，并清除任何障碍物，以确保线缆的顺利通行。

b) 固定线缆：使用适当的固定设备，如托盘、梳理架等，将线缆牢固地固定在墙壁、天花板或地板上，以防止线缆松动或受到外力干扰。

c) 避免电磁干扰：将电缆与电源线、其他电磁干扰源相分离，以减少电磁干扰对网络性能的影响。

d) 标识线缆：使用适当的标识方式，如颜色标记或标签，对线缆进行清晰的标识，以方便后期的维护和管理。

2. 连接设备：a) 确认设备位置：根据网络设计确定设备的位置，并进行标记。

b) 连接设备与线缆：按照规定的接线方式将线缆连接到设备上，确保连接的牢固和可靠。

c) 进行测试：连接完成后，对网络进行测试，确保网络连接稳定、速度满足要求。

3. 文档记录：a) 绘制网络布线示意图：将网络布线的整体结构和连接关系绘制成示意图，以备后期的维护和管理。

b) 编写布线报告：对网络布线的过程、结果进行详细的记录和总结，包括使用的线缆类型、长度、连接方式等信息。

c) 归档相关文件：将网络布线过程中的相关文件整理归档，以备后期需要查阅和参考。

DMX512系统网络布线规范为提高DMX512系统通讯稳定性,减少布线因素所造成的系统不稳定或设备损坏,安装布线必须有所依据,请务必按此规范操作.DMX512系统物理层采用EIA-485-A又称RS-485标准作为通讯标准.具体要求如下:一． RS-485通讯线要求及网络布线:1,必须采用国际上通行的屏蔽双绞线或超五类网线，具体联接方法如下: A, 屏蔽双绞线两芯分别接A(DMX+),B(DMX-)屏蔽线接到信号地,最好是在信号线缆中增加一芯用于连接收发端的信号地，屏蔽层经电容与大地连接起来，接地电容多为高频电容，它提供对“系统地”至“大地”高频干扰分量的通路，相当于一个高通滤波器，从而抑制了由对地分布电容所造成的影响。

这种接地方式只适合于低频系统，所用电容应具有良好的高频特性和足够的耐压值，电容量一般2μF～10μF。

B, 超五双绞线蓝色接A(DMX+),蓝白接B(DMX-),DMX512 A，B信号线必须在同一对双绞线上；棕色和棕白并线接一个到信号地,这样可以减少共模电压差。

信号地经电容与大地连接起来，接地电容多为高频电容，它提供对“系统地”至“大地”高频干扰分量的通路，相当于一个高通滤波器，从而抑制了由对地分布电容所造成的影响。

这种接地方式只适合于低频系统，所用电容应具有良好的高频特性和足够的耐压值，电容量一般2μF～10μF。

.(如附图)C,灯具部分采用普通防水4芯信号线，生产参照各产品的生产BOM进行生产.总线连接采用手拉手结构，而不能采用星形结构,总线到支线的距离要尽量短，一般不超过100mm.分支如果没有灯具就要将其去掉，否则会产较强的信号干扰.线的连接方法如图示:(灯具内部)正确 (灯具内部)错误二, RS-485(MAX3085)最多可支持110个DMX512灯具，因此多个DMX512灯具构成网络。

网络拓扑一般采用终端匹配的总线链形结构，不能采用树形或星形网络。

在构建网络时，应注意如下几点：1． 采用一条双绞线电缆作总线，将各DMX512灯具串接起来，从总线到每个节点的引出线长度应尽量短，以便使引出线中的反射信号对总线信号的影响最低。

网络布线规范网络布线规范是指在建筑物内进行网络布线时需要遵循的一系列规范和标准，以确保网络连接的稳定性、安全性和可靠性。

下面是一份网络布线规范的大致内容，供参考：一、网络布线前的准备工作：1. 确定布线区域的位置和范围，包括机房、办公区域、会议室等。

2. 确定网络布线的需求，包括电缆数量、长度以及支持的网络速度等。

3. 编制详细的网络布线计划，并与相关部门进行沟通和协调。

二、网络布线的材料选择：1. 选择符合国家相关标准的优质电缆，比如Cat6或者Cat6A标准的双绞线。

2. 选择合适的网络设备，如交换机、路由器、光纤设备等。

3. 选择合适的配件，如插座、电源线、连接头等。

三、网络布线的规范要求：1. 电缆沟槽应按照相关标准进行布置，避免与电源线、照明线等干扰源交叉。

2. 电缆的路径应尽量避免与其他信号干扰源接触，如高压电线、电磁设备等。

3. 电缆应保持一定的弯曲半径，避免过度弯曲导致信号传输不畅。

4. 电缆应固定在支架或电缆托盘上，避免晃动和杂乱。

四、网络布线的连接方法：1. 电缆的连接头应采用推荐的标准，如RJ-45，每个连接头应进行测试确保质量。

2. 电缆的连接头应保持干净和整洁，避免积尘和杂物导致质量下降。

3. 电缆的连接头应正确安装和连接，避免接触不良或插拔不到位。

五、网络布线的测试和验收：1. 在网络布线完成后，应进行测试和调试，确保网络连接的质量和速度。

2. 进行网络连通性测试，包括Ping测试、网速测试、带宽测试等。

3. 进行网络安全性测试，检查可能存在的漏洞和安全问题。

4. 进行网络布线的验收，整理文档和报告，确保符合设计要求和标准。

六、网络布线的维护和管理：1. 定期检查网络布线的状态和连接质量，发现问题及时解决。

2. 定期清洁和维护电缆连接头和设备，确保良好的信号传输。

3. 记录网络布线的维护情况和变更记录，方便后续管理和改进。

综上所述，网络布线规范是确保网络连接质量和可靠性的重要步骤，需要严格按照相关标准进行操作和管理。

建筑工程中的通信网络布线要求随着科技的快速发展，通信网络在建筑工程中变得越来越重要。

无论是住宅、商业大楼还是工业园区，良好的通信网络布线都是确保信息传输和互联互通的基础。

本文将介绍建筑工程中通信网络布线的要求及相关技术。

一、总体布线设计要求在建筑工程中，通信网络布线应遵循以下总体设计要求：1. 全覆盖：确保整个建筑物内每个角落都能够接收到稳定的信号，包括楼层、房间和公共区域。

2. 安全可靠：考虑到通信线路传输的稳定性和安全性，布线应符合安全标准，并采用防火、防雷等措施。

3. 可扩展性：通信网络布线应具备一定的可扩展性，以适应未来的技术发展和通信业务的增长。

4. 灵活性：布线设计应灵活，以满足不同业务需求和拓扑结构的变化。

二、布线分类及要求根据通信网络布线的种类和用途的不同，可以分为电话布线、数据布线和视频布线三类。

1. 电话布线要求电话布线主要用于传输语音信号，在建筑工程中的要求如下：（1）布线路径：电话线路应经过每个房间和各楼层的主要位置，以便员工或居民可以方便地使用电话。

（2）线缆规格：电话布线应使用高质量的双绞线，以确保通话的清晰和稳定。

（3）安全性要求：电话布线应符合相关的电气安全标准，避免电击和火灾的风险。

2. 数据布线要求数据布线主要用于传输网络数据，包括互联网接入和局域网等，要求如下：（1）布线路径：数据线路应在建筑物的核心区域进行布线，以便提供更快、更稳定的网络传输速度。

（2）线缆规格：数据布线应采用高速、阻燃的双绞线，以满足更大带宽和更迅速的数据传输需求。

（3）抗干扰能力：数据布线应采取适当的措施，以降低外部干扰对数据传输的影响。

3. 视频布线要求视频布线主要用于传输视频信号，包括监控摄像头、会议室的视频系统等，要求如下：（1）布线路径：视频布线应根据特定需求，将摄像头或显示设备连接到合适位置，以便实现有效的视频监控或会议传输。

（2）线缆规格：视频布线应采用高品质的同轴电缆或光纤线缆，以保证视频信号的传输质量。

工程网络布线方案设计规范一、引言网络布线是现代办公环境中必不可少的一部分，它对整个办公环境的通信和数据传输起着至关重要的作用。

因此，设计规范的网络布线方案对于办公环境的正常运作至关重要。

本文将详细介绍工程网络布线方案的设计规范。

二、网络布线的基本原则1. 符合国家和行业标准：网络布线方案应符合国家和行业相关标准，如国家标准《建筑设计给排水技术规范》（GB 50015-2003）、《通信设施工程设计规范》（GBT 50720-2010）等。

2. 结构合理：网络布线方案应根据建筑结构和使用需求，合理规划网络布线结构，确保布线系统的稳定和可靠性。

3. 性能优良：网络布线系统应具有较好的通信性能和数据传输速度，保证办公设备的正常运行。

三、网络布线方案设计规范1. 网络布线规划（1）根据建筑结构和使用需求，合理规划布线结构，包括主干线和用户线的布线方式、布线路径和布线数量等。

（2）根据网络设备的布置位置，合理规划布线线路，确保布线路径简洁、合理。

避免与高压线、电梯电路等干扰源相干扰。

2. 网络布线材料选择（1）网络布线材料应选择符合国家标准的产品，包括线缆、连接器、配线架等。

（2）线缆应选择优质导体材料，保证传输性能稳定和可靠。

3. 网络布线施工（1）网络布线施工应由具有相关资质的专业施工队伍进行，施工人员应持有相关证书。

（2）施工现场应严格遵守安全规定，确保施工人员和现场人员的安全。

4. 网络布线测试（1）网络布线完工后应进行网络测试，确保网络布线系统的通信性能和数据传输速度。

（2）测试结果应符合国家和行业标准要求。

四、网络布线维护和管理1. 网络布线系统维护（1）定期对网络布线系统进行巡检，确保布线系统的正常运行。

（2）发现问题及时进行维护修复，避免因小问题导致大的系统故障。

2. 网络布线系统管理（1）建立网络布线系统档案，对网络布线系统进行全面的管理和记录。

（2）建立网络布线系统维护档案，记录每一次维护和修复过程。

网络布线的设计要求及安装标准
为了在建设网络时，满足数据传输的需要以及避免出现不必要的网络障碍，网络布线的设计和安装标准非常重要。

以下是网络布线设计要求和安装标准的一些关键要点：
网络布线设计要求
1. 需要对建筑物进行勘测，了解不同楼层和房间内的工作人员数量，以确定网络需要支持的访问点数量和位置。

2. 必须使用合适的电缆、插头、面板等设备和材料，以确保网络的连接稳定，数据传输速度快。

3. 在设计网络时必须考虑安全因素，确保相关设备和信息不会被黑客攻击。

4. 布线设计必须考虑到未来扩展的可能性，以减少后期重新布线的成本和麻烦。

网络布线安装标准
1. 安装前必须了解建筑物的结构和特点，保证布线的质量和美
观程度。

2. 在布线安装过程中必须遵循相关国家和地区的布线标准和规范，确保安全和稳定性。

3. 电缆走向必须直接并且清晰，避免产生电磁干扰和信号损失。

4. 电缆的弯曲半径必须符合要求，不能在安装过程中受到额外
的应力。

5. 安装结束后必须进行检测和测试，以确保网络连接质量。

总之，网络布线设计要求和安装标准非常重要，必须严格遵守，并确保在安装的过程中细心、耐心和谨慎。

只有这样才能为网络连
接的质量和稳定性提供保证，将数据传输的速度和效率最大化。
