机械设计课程设计2017

机械设计课程设计范文一、教学目标本课程的教学目标是让学生掌握机械设计的基本原理和方法，培养学生分析和解决机械设计问题的能力。

具体目标如下：1.知识目标：（1）了解机械设计的基本概念、原理和流程。

（2）熟悉常用的机械设计方法和技巧。

（3）掌握机械零件的基本选型和计算方法。

2.技能目标：（1）能够运用机械设计原理和方法分析解决问题。

（2）具备机械零件选型和计算的能力。

（3）能够运用CAD软件进行简单的机械设计。

3.情感态度价值观目标：（1）培养学生对机械设计的兴趣和热情。

（2）培养学生团队合作精神和创新意识。

二、教学内容本课程的教学内容主要包括以下几个部分：1.机械设计的基本概念和原理：机械设计的定义、目的、流程和方法等。

2.机械零件的选型和计算：轴承、齿轮、联轴器、弹簧等常见机械零件的选型和计算方法。

3.机械设计方法：结构设计、强度计算、运动设计、动力设计等。

4.CAD软件应用：学习并运用CAD软件进行简单的机械设计。

三、教学方法本课程采用多种教学方法，以激发学生的学习兴趣和主动性：1.讲授法：讲解基本概念、原理和方法。

2.案例分析法：分析实际案例，让学生更好地理解机械设计的方法和技巧。

3.实验法：让学生亲自动手进行实验，加深对机械设计原理的理解。

4.讨论法：分组讨论，培养学生的团队合作精神和创新意识。

四、教学资源本课程的教学资源包括：1.教材：《机械设计基础》等相关教材。

2.参考书：提供相关的参考书籍，供学生自主学习。

3.多媒体资料：制作课件、视频等资料，丰富教学手段。

4.实验设备：提供必要的实验设备，让学生进行实践操作。

五、教学评估本课程的评估方式包括以下几个方面：1.平时表现：评估学生在课堂上的参与度、提问回答等情况，以体现学生的学习态度和积极性。

2.作业：布置适量的作业，评估学生的理解和应用能力。

3.考试：进行期中考试和期末考试，全面评估学生的知识掌握和运用能力。

评估方式应客观、公正，能够全面反映学生的学习成果。

机械设计课程设计设计说明书设计题目：搓丝机传动装置设计班级学号：14041032设计者：苏雨指导教师：北京航空航天大学2017年3月15日一：设计题目：搓丝机传动装置设计1.1 设计要求1) 该机用于加工轴辊螺纹，其结构见下图，上搓丝板安装在机头上，下搓丝板安装在滑块上。

加工时，下搓丝板随着滑块作往复运动。

在起始（前端）位置时，送料装置将工件送入上、下搓丝板之间，滑块往复运动时，工件在上、下搓丝板之间滚动，搓制出与搓丝板一致的螺纹。

搓丝板共两对，可同时搓出工件两端的螺纹。

滑块往复运动一次，加工一件。

2) 室内工作，生产批量为5台。

3) 动力源为三相交流380/220V，电动机单向运转，载荷较平稳。

4) 使用期限为10年，大修周期为3 年，双班制工作。

5) 专业机械厂制造，可加工7、8级精度的齿轮、蜗轮。

图1.1: 搓丝机简图1.2原始技术数据1.3设计任务1. 完成搓丝机传动装置总体方案的设计和论证，绘制总体设计原理方案图。

2. 完成主要传动装置的结构设计。

3. 完成装配图1 张（用A0 或A1 图纸），零件图2 张。

4. 编写设计说明书1 份。

二：机械装置的总体方案设计2.1 拟定传动方案方案一：方案二：根据系统要求可知：滑块每分钟要往复运动24次，所以机构系统的原动件的转速应为24r/min。

以电动机作为原动机，则需要机构系统有减速功能。

运动形式为连续转动→往复直线运动。

根据上述要求，可采用曲柄滑块机构，该机构有尺寸较小，结构简洁的特点。

利用曲柄和连杆共线，滑块处于极限位置时，可得到瞬时停歇的功能。

同时该机构能承受较大的载荷。

整个搓丝机由电动机、开式齿轮减速器、一级减速器、曲柄滑块机构、最终执行机构组成。

如方案一图所示。

其中，r=148.5mm; l=1371.5mm; e=666mm; 最大压力角α=33°; 急回夹角β=7°,急回特性为k=1.081。

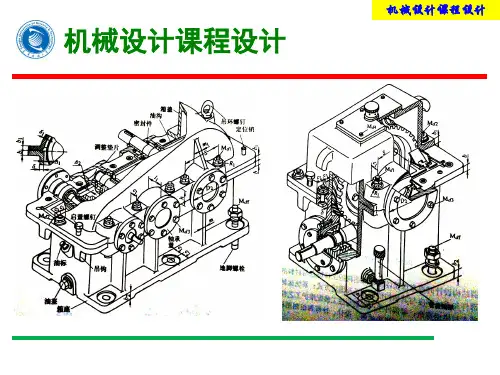

采用一级圆柱齿轮减速器，外加开式齿轮减速器，主要优点是结构简单可靠，设计制造，维护方便。

课程设计报告书题目：双级斜齿圆柱齿轮减速器设计学院____________________________专业____________________________学生姓名_________________________学生学号_________________________指导教师_________________________课程编号130175 ______________课程学分 2.0 ________________起始日期_________________________封面纸推荐用210g/m2的绿色色书编辑完后需将全文绿色说明文字删除，格式不变教师评语一、设计态度□优秀□良好□中等□及格□不及格二、设计计算说明书参数选取□优秀□良好□中等□及格□不及格设计过程□优秀□良好□中等□及格□不及格计算结果□优秀□良好□中等□及格□不及格三、装配图和零件图结构设计□优秀□良好□中等□及格□不及格投影关系□优秀□良好□中等□及格□不及格尺寸标注□优秀□良好□中等□及格□不及格图面质量□优秀□良好□中等□及格□不及格四、综合设计能力□优秀□良好□中等□及格□不及格五、答辩情况□优秀□良好□中等□及格□不及格教师签名:日期:成绩评疋课程设计报告格式说明：1. 文字通顺，语言流畅，无错别字，电子版或手写版，手写版不得使用铅笔书写。

2•请按照目录要求撰写；一级标题为一、二、……序号排列，内容层次序号为：1、1.1、1.1.1……。

3. 对于电子版：一级标题格式：宋体，4号，加粗，两端对齐。

4. 对于电子版：正文格式：宋体，小4号，不加粗，行距为固定值20磅，段前、段后为0行；首行缩进2字符；左右缩进0字符。

5. 对于电子版：页边距：上2cm,下2cm,左2.5cm、右2cm页码：底部居中。

6. 所有的图须有图号和图名，放在图的下方，居中对齐。

女口：图1模拟计费系统用例图。

7. 所有的表格须有表号和表名，放在表的上方，居中对齐。

机械设计课程设计完美版一、课程目标知识目标：1. 让学生掌握机械设计的基本原理，理解并能够运用机械设计的相关知识，如力学、材料力学、机械制图等。

2. 使学生能够理解和分析机械系统的结构特点，掌握机械零件的选型和设计方法。

3. 引导学生了解并掌握机械设计中的创新思维和方法，培养其解决实际工程问题的能力。

技能目标：1. 培养学生运用CAD软件进行机械设计和绘图的能力，提高其制图速度和准确性。

2. 通过课程设计，让学生掌握机械系统总体设计和细节设计的方法，具备独立完成简单机械设计项目的能力。

3. 培养学生的团队协作能力，使其能够在团队中发挥自己的专长，共同完成设计任务。

情感态度价值观目标：1. 培养学生对机械设计的兴趣，激发其创新意识和探索精神，使其具备积极的学习态度。

2. 引导学生关注机械设计在实际生产中的应用，认识到机械设计对国家经济发展和社会进步的重要性，培养其社会责任感。

3. 通过课程设计，培养学生严谨的工作态度，使其具备良好的职业道德和敬业精神。

本课程目标旨在使学生通过学习，能够将理论知识与实际设计相结合，提高其解决工程问题的能力，为将来从事机械设计及相关领域工作打下坚实基础。

同时，注重培养学生的团队协作、创新意识和职业素养，使其成为适应社会需求的高素质机械设计人才。

二、教学内容1. 机械设计基本原理：包括力学基础、材料力学性能、机械制图标准等，对应教材第1章至第3章内容。

- 力学基础：讲解力学基本概念，如力、受力分析、应力与应变等。

- 材料力学性能：介绍常用机械材料的力学性能及其选用原则。

- 机械制图标准：使学生掌握机械制图的基本知识，如视图、剖面、尺寸标注等。

2. 机械零件选型与设计：包括传动系统、联接件、轴承和联轴器等，对应教材第4章至第6章内容。

- 传动系统：讲解各类传动方式的特点及选型方法，如齿轮传动、带传动等。

- 联接件：介绍常用联接件的结构形式及设计方法，如螺栓、键等。

- 轴承和联轴器：讲解轴承类型、性能及其选用原则，以及联轴器的设计和应用。

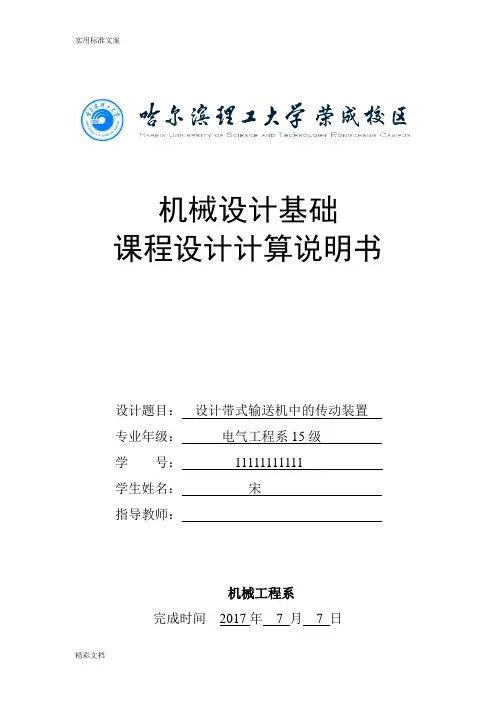

机械设计基础课程设计计算说明书设计题目：设计带式输送机中的传动装置专业年级：电气工程系15级学号：11111111111学生姓名：宋指导教师：机械工程系完成时间2017年7 月7 日机械设计基础课程设计任务书学生姓名：学号：11111111111111 专业：电气工程系任务起止时间：2017年7 月 3 日至2017年7 月7 日设计题目：设计带式输送机中的传动装置一、传动方案如图1所示：1—电动机；2—V带传动； 3—单级圆柱齿轮减速器4—联轴器；5—带式输送机；6—鼓轮；7—滚动轴承图1 带式输送机减速装置方案图二、原始数据滚筒直径d /mm 400传送带运行速度v /(m/s) 1.6运输带上牵引力F /N 2100每日工作时数T /h24传动工作年限 5 单向连续平稳转动，常温空载启动。

三、设计任务：1.低速轴系结构图1张（A2图纸）；2.设计说明书1份。

在1周内完成并通过答辩参考资料：《机械设计》《机械设计基础》《课程设计指导书》《机械设计手册》《工程力学》《机械制图》指导教师签字：2017年7月7日目录（一）电机的选择 (1)（二）传动装置的运动和动力参数计算 (2)（三）V带传动设计 (3)（四）减速器（齿轮）参数的确定 (5)（五）轴的结构设计及验算 (7)（六）轴承根据 (12)（七）联轴器的选择 (12)（八）键连接的选择和计算 (12)（九）心得体会 (14)（一）电机的选择1.选择电机的类型和结构形式：依工作条件的要求，选择三相异步电机 封闭式结构 u=380v Y 型2.电机容量的选择工作机的功率P 工作机=F 牵*V 运输带/1000= 3.36 kW V 带效率： 0.96 滚动轴承效率： 0.99齿轮传动效率（闭式）: 0.97 x 1 (对) 联轴器效率： 0.99 传动滚筒效率： 0.96 传输总效率η= 0.859 则，电机功率η工作机P P =d = 3.91 kW3.电机转速确定工作机主动轴转速n 工作机 76.43 r/minV 带传动比范围：2~4 一级圆柱齿轮减速器传动比范围：3~6 总传动比范围：6~24∴电动机转速的可选范围为： 458.58 ~ 1834.32 r/min在此范围的电机的同步转速有： 1500r/min,1000r/min,750r/min 依课程设计指导书Y 系列三相异步电机技术数据（JB30 74-82）选择电机的型号为； Y132M1-6 性能如下表：（二）传动装置的运动和动力参数计算所选电机满载时转速n m = 960 r/min 总传动比：i 总=工作机n n m = 12.561.分配传动比及计算各轴转速i 总=i D ×i带传动的传动比i D = 3一级圆柱齿轮减速器传动比i = 4.19 则高速轴I 轴转速n 1= 320r/min 则低速轴II 轴的转速n 2= 76.37r/min2.各轴输入功率，输出功率P输出= P输入，效率如前述。

机械设计基础课程设计计算说明书设计题目：设计带式输送机中的传动装置专业年级：电气工程系15级学号：11111111111学生姓名：宋指导教师：机械工程系完成时间2017年7 月7 日机械设计基础课程设计任务书目录（一）电机的选择 (1)（二）传动装置的运动和动力参数计算 (2)（三）V带传动设计 (3)（四）减速器（齿轮）参数的确定 (5)（五）轴的结构设计及验算 (7)（六）轴承根据 (12)（七）联轴器的选择 (12)（八）键连接的选择和计算 (12)（九）心得体会 (14)（一）电机的选择1.选择电机的类型和结构形式：依工作条件的要求，选择三相异步电机 封闭式结构 u=380v Y 型2.电机容量的选择工作机的功率P 工作机=F 牵*V 运输带/1000= 3.36 kW V 带效率： 0.96 滚动轴承效率： 0.99齿轮传动效率（闭式）: 0.97 x 1 (对) 联轴器效率： 0.99 传动滚筒效率： 0.96 传输总效率η= 0.859 则，电机功率η工作机P P =d = 3.91 kW3.电机转速确定工作机主动轴转速n 工作机 76.43 r/minV 带传动比范围：2~4 一级圆柱齿轮减速器传动比范围：3~6 总传动比范围：6~24∴电动机转速的可选范围为： 458.58 ~ 1834.32 r/min在此范围的电机的同步转速有： 1500r/min,1000r/min,750r/min 依课程设计指导书Y 系列三相异步电机技术数据（JB30 74-82）选择电机的型号为； Y132M1-6 性能如下表：（二）传动装置的运动和动力参数计算所选电机满载时转速n m = 960 r/min 总传动比：i 总=工作机n n m = 12.561.分配传动比及计算各轴转速i 总=i D ×i带传动的传动比i D = 3一级圆柱齿轮减速器传动比i = 4.19 则高速轴I 轴转速n 1= 320r/min 则低速轴II 轴的转速n 2= 76.37r/min2.各轴输入功率，输出功率P输出= P输入，效率如前述。
