实习课教案班级：
实习课教案
机械基础实训教案
《机械基础》【中国劳动社会保障出版社】实训教案 实训项目一台钻的速度调节实训项目二减速器的拆装实训项目三现场参观 实训项目四齿轮轴的拆装实训项目五联轴器的拆装
⑥带在从动轮的带动下，自动滑入下一级。 台钻速度由低往高调整的方法： 先调从动轮，再调主动轮 二、V带的张紧 台钻是通过调整两带轮的中心距来张紧带轮的。 V带的张紧是通过调节两带轮的中心距来张紧的。 （1）松开电动机两侧的止定螺钉； （2）用锤子敲击电动机安装块； （3）用手按带感觉张紧力，调整至合适； （4）拧紧两侧的止定螺钉，装上安全罩。 技能训练 学生操作过程中教师应该加强巡视指导，并提醒学生相关注意事项： 1、安装与拆卸过程中，正确使用工具，遇到元件卡住的情况时，不要乱 敲硬砸。 2、安装调整V带时，禁止带手套，注意安全，正确实施，不要将手指卷 入带中受伤。调整正确，安装调整完毕后应使台钻转动灵活，没有卡 死现象。 归纳小结 通过台钻V带的安装、速度调节与V带张紧调整：（课件展示） 1、V带传动由那几部分组成？ 2、掌握V带速度调节的正确方法 3、掌握V带张紧的基本方法和标准 思考与练习 安装与拆卸过程中应弄清的问题：（课件展示） 1、带传动的组成、机构和工作原理? 2、如何判断V带张紧程度合适？ 3、要求学生观察本次实训中台钻速度调节的正确操作方法 4、完成实习报告
技能训练 学生操作过程中教师应该加强巡视指导，并提醒学生相关注意事项：1、安装与拆卸过程中，正确使用工具，遇到元件卡住的情况时，不要乱 敲硬砸。 2、减速器零件相对较多，所以在拆装后要把零件摆放整齐，并注意数量，个别装配位置关系重要的零件在拆装前需做好位置标记。 归纳小结 通过减速器的拆装：（课件展示） 1、齿轮传动的工作原理？ 2、轮系传动比计算 3、减速器拆装的正确方法 思考与练习安装与拆卸过程中应弄清的问题：（课件展示） 1、如何判断高速轴和低速轴? 2、如何判断减速器为几级传动？ 3、完成实习报告 实训 内容 实训项目三现场观察计划学时：2学时
减速器拆装及测量实验指导书 一、实验目的 1. 了解减速器的分类及发展趋势。 2. 通过拆装，掌握轴和轴承部件的结构。 3. 了解减速器各个附件的名称、结构、安装位置和作用。 4. 培养学生的资料搜集能力、资料整理能力及科研意识。 二、实验设备 展开式二级圆柱齿轮减速器，见图2-1，同轴式二级圆柱齿轮减速器，见图2-2，二级锥柱式齿轮减速器，见图2-3。 图2-1 展开式二级圆柱齿轮减速器图2-2 同轴式二级圆柱齿轮减速器 图2-3 二级锥柱齿轮减速器 三、测量工具 游标卡尺；内卡尺；活搬手一套；300mm钢板尺。 四、实验内容 1. 测量各种螺栓直径：地脚螺栓d f，轴承旁联接螺栓d1；上下箱体凸缘联接螺检d2； 轴承端盖螺钉d3；窥视孔螺钉d4；起盖螺钉d5；吊环螺钉d6。 2. 测量箱体有关尺寸：中心距；中心高；上下箱体壁厚；地脚凸缘厚；上下箱体凸 缘宽度和厚度、轴承旁凸台宽度和高度、筋板厚度；齿轮(蜗轮)端面与箱体内壁 距离；大齿轮顶圆(蜗轮外缘)与箱体内壁的距离；轴承端盖外径。 3. 了解减速器附件的用途、结构和安装位置的要求。附件包括通气器、观察孔盖、
油塞、油标指示器、吊钩和吊环、启盖螺钉、定位销、挡油板和刮油板等。 五、实验步骤 1. 拧下轴承端盖的螺钉，取下轴承端盖和调整垫片。 2. 拧下上、下箱体联接螺栓及轴承旁螺栓，取出定位销，利用启盖螺钉打开箱体上 盖。 3. 分析轴承部件的结构，了解如何实现轴承部件的安装、固定与调整。 4. 放上装好的轴承部件，测量大齿轮顶圆至下箱体内底的深度；齿轮（蜗轮）端面 的顶圆与箱体间的距离。 5. 测量各种螺钉和箱体的有关尺寸，填入表中。 6. 观察各附件的位置、结构及用途。 7. 确定装配顺序，仔细装配减速器，将其恢复到拆卸前状态。 六、实验要求 1. 测量减速器主要参数,并记录实测数据。 2. 分析减速器主要传动部件及附件的作用。 3. 分析减速器的润滑方式及轴承室的密封形式，分析其是否合理。
联轴器的装配和拆卸方法 联轴器的装配和拆卸方法 联轴器的装配，在机械检修中属于比较简单的检修工艺。在联轴器装配中关键要掌握轮毂在轴上的装配、联轴器所联接两轴的对中、零部件的检查及按图纸要求装配联轴器等环节。 1）轮毂在轴上的装配方法 轮毂在轴上的装配时联轴器安装的关键之一。轮毂与轴的配合大多为过盈配合，联接分为有键联接和无键联接，轮毂的轴孔又分为圆柱形轴孔与锥形轴孔两种形式。装配方法有静力压入法、动力压入法、温差装配法及液压装配法等。 （1）静力压入法 这种方法是根据轮毂项轴上装配时所需压入力的大小不同、采用夹钳、千斤顶、手动或机动的压力机进行，静力压入法一般用于锥形轴孔。由于静力压入法收到压力机械的限制，在过盈较大时，施加很大的力比较困难。同时，在压入过程中会切去轮毂与轴之间配合面上不平的微小的凸峰，使配合面受到损坏。因此，这种方法一般应用不多。 （2）动力压入法 这种方法是指采用冲击工具或机械来完成轮毂向轴上的装配过程，一般用于轮毂与轴之间的配合使过渡配合或过盈不大的场合。装配现场通常用手锤敲打的方法，方法是在轮毂的端面上垫放木块、铅块或其他软材料作缓冲件，依靠手锤的冲击力，把轮毂敲入。这种方法对用铸铁、淬过火的钢、铸造合金等脆性材料制造的轮毂，有局部损伤的危险，不宜采用。这种方法同样会损伤配合表面，故经常用于低速和小型联轴器的装配。 （3）温差装配法 用加热的方法是轮毂受热膨胀或用冷却的方法使轴端受冷收缩，从而使轮毂轴孔的内径略大于轴端直径，亦即达到所谓的"容易装配值"，不需要施加很大的力，就能方便地把轮毂套装到轴上。这种方法比静力压入法、动力压入法有较多的优点，对于用脆性材料制造的轮毂，采用温差装配法是十分合适的。 温差装配法大多采用加热的方法，冷却的方法用的比较少。加热的方法有多种，有的将轮毂放入高闪点的油中进行油浴加热或焊枪烘烤，也有的用烤炉来加热，装配现场多采用油浴加热和焊枪烘烤。油浴加热能达到的最高温度取决于油的性质，一般在200℃以下。采用其他方法加热轮毂时，可以使轮毂的温度高于200℃，但从金相及热处理的角度考虑，轮毂的加热温度不能任意提高，钢的再结晶温度为430℃。如果加热温度超过430℃，会引起钢材内部组织上的变化，因此加热温度的上限必须小于为430℃。为了保险，所定的加热温度上限应在为400℃以下。至于轮毂实际所需的加热温度，可根据轮毂与轴配合的过盈值和轮毂加热后向轴上套装时的要求进行计算。 （4）装配后的检查 联轴器的轮毂在轴上装配完后，应仔细检查轮毂与轴的垂直度和同轴度。一般是在轮毂的端面和外圆设置两块百分表，盘车使轴转动时，观察轮毂的全跳动（包括端面跳动和径向跳动）的数值，判定轮毂与轴的垂直度和同轴度的情况。不同转速的联轴器对全跳动的要求值不同，不同型式的联轴器对全跳动的要求值也各不相同，但是，轮毂在轴上装配完后，必须使轮毂全跳动的偏差值在设计要求的公差范围内，这是联轴器装配的主要质量要求之一。
报告（大作业）题目：减速器拆装实验 报告（大作业）摘要： 这次的减速器拆装实验，了解了减速器的结构，并认识其工艺特点。在拆装的过程中，不仅熟悉了减速器各个零件间的作用和装配关系，像知道主动轴到输出轴间轴承、齿轮的定位和固定等，并且在测量减速器参数的同时，学会了一些测量工具的使用，培养了对减速器主要零件尺寸目测和测量能力。在测量出主要的参数后，简单绘制轴承件的尺寸图。 关键词： 减速器拆装、齿轮、轴承、测量参数、装配 减速器拆装实验 一、目的要求 1.通过拆装，了解齿轮减速器铸造箱体、轴和齿轮的结构； 2.了解减速器轴上零件的定位和固定、齿轮和轴承的润滑、密封以及各附属零件的作用、构造和安装位置； 3.熟悉减速器的拆装和调整的方法和过程； 4.培养对减速器主要零件尺寸目测和测量能力。 二、实验仪器、设备、工具和材料 1、实验设备 名称型号或规格单位数量备注两级三轴圆柱齿轮减速器ZQ25-50Ⅰ台 1 编号1# 两级三轴圆柱齿轮减速器ZQ25-40Ⅰ台 1 编号2# 两级三轴圆柱齿轮减速器ZQ25-31.5Ⅱ台 1 编号3# 两级三轴圆柱齿轮减速器ZQ25-25Ⅱ台 1 编号4#
两级三轴圆柱齿轮减速器ZQ25-20Ⅲ台 1 编号5# 2、拆装工具和测量工具（每组） 名称型号或规格单位数量备注机修类组合工具套 3 数显游标卡尺测量范围200mm 把 3 数显游标卡尺测量范围300mm 把 2 不锈钢钢板尺测量范围300mm 把 5 不锈钢钢板尺测量范围500mm 把 1 榔头把 3 螺丝刀把 3 三、实验内容 1、判断减速器的装配形式； 2、了解铸造箱体的结构； 3、观察、了解减速器附属零件的用途、结构和安装位置的要求； 4、测量减速器的中心距、中心高、箱座上、下凸缘的宽度和厚度、筋板的厚度、齿轮端面与厢体内壁的距离、大齿轮顶圆与箱内壁和底面之间的距离、轴承内端面至箱内壁之间的距离等； 5、了解轴承的润滑方式和密封位置，包括密封的形式。轴承内侧挡油环、封油环的作用原理及其结构和安装位置； 6、了解轴承的组合结构以及轴承的拆装、固定和轴向间隙的调整；测绘输出轴系部件的结构图。 四、实验步骤 1、拆卸 (1）、仔细观察减速器外面各部分的结构，从观察中思考以下问题： ①如何保证厢体支撑具有足够的刚度？ 答：在轴承孔附近加支撑肋。 ②轴承座两侧的上下厢体连接螺栓应如何布置？ 答：轴承座的连接螺栓应尽量靠近轴承座孔。 ③支撑该螺栓的凸台高度应如何确定？ 答：以放置连接螺栓方便的高度，也要保证旋紧螺栓时需要的扳手空间的大小。 ④如何减轻厢体的重量和减少厢体的加工面积？

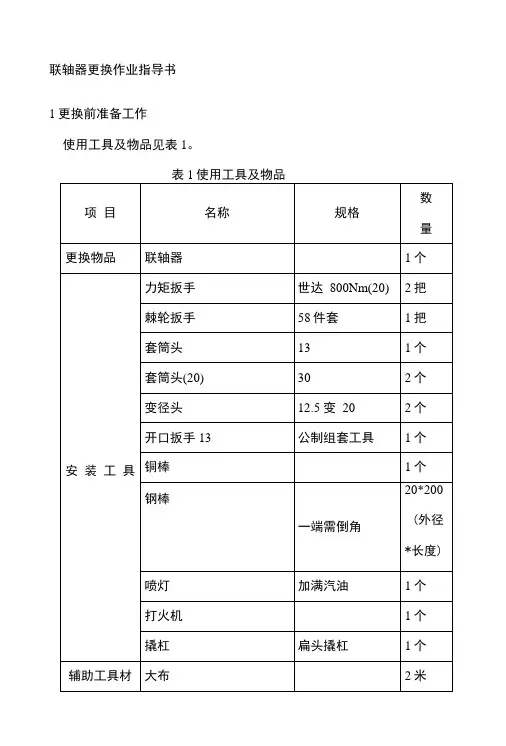

联轴器拆装标准 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
联轴器拆装标准 一、联轴器拆卸 a b 联轴器三视图 （1）利用现场起吊设备吊出带联轴器的设备，所拆联轴器部件吊出后，放在平坦的工作面上，联轴器朝拆卸方向。（若被拆联轴器所在设备不便于吊出，需就地创造必要拆卸空间，直接进行工作。）（2）在半联轴器上扣好夹具，夹具应水平放置，用千斤顶将垫铁、夹具与被拆半联轴器提前预紧，预紧力为所用千斤顶最大出力的50%左右。 （3）用加热工具加热半联轴器，先加热a位置至200°C，再加热b位置至300°C左右，加热时间控制在20～35min之间，加热覆盖半 联轴器的整个表面。 （4）加热过程中，不断地用手锤沿轴向敲震轴端，当听到联轴器内部发出“嘭”的响声时，表明轴与半联轴器的配合面开始松动，此时，停止加热，并加快千斤顶打压速度，逐渐将半联轴器退出、拆下。（5）拆卸后对联轴器的全部零件进行清洗、清理。把零部件清洗干净，洗净后吹干。对于需长时间存放的联轴器，应涂防锈油保养。 *注意事项 （a）在联轴器拆卸前，要对联轴器各零部件之间互相配合的位置做记号，以作安装时的参考。 (b)加热应均匀，采用扫动加热，不可固定一处。 (c)加热过程中非加热面用水不断冷却，防止轴一同膨胀。 (e)千斤顶加压时，要用力均匀，不可太快。 (f)拆下联轴器时，不可直接用锤子敲击而应垫以铜棒，且应打联轴器轮毂处而不能打联轴器外援。 (g)事先用起吊工具撑好或者在联轴器下放好垫木，防止联轴器脱离轴头时损伤轴头或直接跌落地面碰伤联轴器。 二、联轴器安装 （1）安装前，用砂纸对半联轴器内表面及轴表面、键进行磨光，磨至表面无锈迹即可。 （2）用加热工具加热半联轴器，内外表面均需加热，加热均匀，加热半联轴器温度至350～400°C。（膨胀尺寸为联轴器与轴过盈配合量的5～8倍）。 （3）把键装入轴内，用起吊设备将半联轴器吊至轴头，对准位置后，在轮毂端面垫放木块或其他软材料作为缓冲件，用手锤敲击缓冲件，使半联轴器缓慢进入，敲击半联轴器至无法再进入为止。
减速器拆装实训 减速器拆装的目的和意义 机械类专业的学生在学习了机械制图、工程力学、几何精度测量、机械原理、机械设计、机械CAD等课程以后，为了培养学生的基本职业技能，使学生 巩固、深化、融会贯通所学的职业基础课程和职业技能课程，还要进行2-3周 的机械零部件拆装技能实训。减速器是一种应用普遍的通用机械设备，其结构 包括了传动零件(直齿轮、斜齿轮、锥齿轮、锅杆等)，支撑零件(轴、轴承等)，箱体零件、标准零件及密封装置等典型机械零件。因此，进行减速器的拆装测 绘及设计，对于培养学生综合运用所学专业知识、逐步掌握分析和解决工程实 际问题能力有及其重要的作用。机械零部件拆装技能实训是一个重要的实践性 教学环节，它在对现有设备的改造、维修、仿制和先进技术的引进等方面有着 重要的意义，也是工程技术人员应该具备的基本技能。 由于学生是首次独立进行机械设计，对齿轮结构、材料选择、加工过程、 安装形式不熟悉；对轴的结构、加工工艺、选材、热处理不熟悉；对箱体结构、铸造(焊接)过程不熟悉；对轴承型号选择、密封形式选择、联接件选择与安装 没有经验。所以让学生亲自动手进行减速器实物拆装很有必要，通过减速器拆 装实训，可以使学生对减速器各个零部件有直观认识，进一步了解和掌握各零 部件的结构意义、加工工艺、安装方法。尤其是运动件与运动件之间的安装要求、运动件与固定件之间的安装要求、轴承的拆装与调整、箱体箱盖的拆装等，通过拆装实训，对掌握和了解典型机械零部件的设计，可以起到事半功倍的作用。 减速器拆装测绘的目的是： 复习和巩固己学知识，并在拆装测绘中得到综合应用。 掌握测绘的基本方法和步骤，培养初步的部件和零件的测绘能力。 可以为后续专业课程的学习、课程设计、毕业设计以及将来的实际工作打 下良好的基础。
机械拆装实训 一、实训目的和要求 1. 通过拆装，了解齿轮减速器铸造箱体的结构以及轴和齿轮的结构； 2. 了解减速器轴上零件的定位和固定、齿轮和轴承的润滑、密封以及各附属零件的作用、构造和安装位置； 3. 熟悉减速器的拆装和调整的方法和过程； 4. 培养对减速器主要零件尺寸测绘能力 二、实训设备工具及材料 ZQ250减速器，抓具、活扳手、铜棒，游标卡尺、钢板尺、内外卡钳、万能角度尺，外径千分尺等 三、实训内容和步骤 1、减速器简介 减速器是位于原动机和工作机之间的机械传动装置，用来降低转速并相应地增大扭矩；也有用来增速的，并称为增速器。减速器由置于刚性的封闭箱体中的一对或几对相啮合的齿轮和蜗杆所组成，并相应地称为齿轮减速器和蜗杆减速器。 2、减速器箱体及某些零件的作用简介 (1) 减速器箱体 箱体是减速器的主要零件之一，为拆装方便，常使用剖分式结构，并用螺栓将箱座与箱盖联成整体。箱体通常采用灰铁或铸钢铸造，为了保证箱体的刚度，常在箱体外制有加强筋。为了便于拔模，箱体的凸台、加强筋等部位有一定的锥度 (2) 油塞（螺塞） 设在箱座下侧面，用与换油、排除油污和清洗减速器内腔时放油。设计时必须保证箱座内底面高于油塞螺纹孔，以便于排尽油。 (3) 油尺 用与检查减速器内润滑油的油面高度，除油尺外，还有圆形、管状和长型油标。一般放在低速级有较稳之处。设计时应保证其高度适中，并防止油标与箱座边缘和吊钩干涉。 (4) 窥视孔 设在箱盖顶部，用来观察、检查齿轮的啮合和润滑情况，润滑油也由此孔注入，其大小视减速大小而定，一般应能保证将手伸入箱内进行操作检查和观察啮合处 (5) 通气孔
齿式联轴器安装规程 齿轮联轴器的装配，在机械设备检修中属于比较常见的检修工艺。在齿式联轴器装配中关键要掌握轮毂在轴上的装配、联轴器所联接两轴的对中、零部件的检查及按图纸要求装配联轴器等环节。齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。 齿式联轴器在工作时，两轴产生相对位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率损耗，因此齿式联轴器需在良好润滑和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，长用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动。 1：联轴器的安装 齿式联轴器装配方法有静力压入法、动力压入法、温差装配法及液压装配法等。装配前一定要按照图纸仔细测量轴和齿套的实际数据看看是否符合要求，对于不符合要求的一定不能装配！ （1）静力压入法 这种方法是根据轮毂项轴上装配时所需压入力的大小不同、采用夹
钳、千斤顶、手动或机动的压力机进行，静力压入法一般用于锥形轴孔。由于静力压入法收到压力机械的限制，在过盈较大时，施加很大的力比较困难。同时，在压入过程中会切去轮毂与轴之间配合面上不平的微小的凸峰，使配合面受到损坏。因此，这种方法一般应用不多。压入装配法多用于轻型和中型静配合，而且需要压力机等机械设备，故一般仅在制造厂采用 （2）动力压入法 这种方法是指采用冲击工具或机械来完成轮毂向轴上的装配过程，一般用于轮毂与轴之间的配合使过渡配合或过盈不大的场合。装配现场通常用手锤敲打的方法，方法是在轮毂的端面上垫放木块、铅块或其他软材料作缓冲件，依靠手锤的冲击力，把轮毂敲入。这种方法对用铸铁、淬过火的钢、铸造合金等脆性材料制造的轮毂，有局部损伤的危险，不宜采用。这种方法同样会损伤配合表面，故经常用于低速和小型联轴器的装配。 （3）温差装配法 用加热的方法是轮毂受热膨胀或用冷却的方法使轴端受冷收缩，从而使轮毂轴孔的内径略大于轴端直径，亦即达到所谓的"容易装配值"，不需要施加很大的力，就能方便地把轮毂套装到轴上。这种方法比静力压入法、动力压入法有较多的优点，对于用脆性材料制造的轮毂，采用温差装配法是十分合适的。 温差装配法大多采用加热的方法，冷却的方法用的比较少。加热的方法有多种，有的将轮毂放入高闪点的油中进行油浴加热或焊枪烘烤，
减速器拆装实验 一、实验目的 1、通过对减速器的拆装与观察，了解减速器各部分的结构，并分析其结构工艺性； 2、通过减速器的结构分析，了解如何满足功能要求和强度、刚度要求、工艺（加工与装配）要求； 3、通过对减速器中某轴系部件的拆装与分析，了解轴上零件的定位轴系与箱体的定位方式、轴承等；观察与分析轴的工艺结构。 二、实验所用的工具、设备、仪器 1、单级圆柱齿轮减速器、两级圆柱齿轮减速器、蜗杆减速器等； 2、游标卡尺、活动扳手、钢直尺、手锤等工具；学生自备铅笔、草稿纸等。 三、实验内容 1、了解铸造箱体的结构，减速器的结构如图5-1所示。 1-箱体 2-螺塞 3-油尺 4-轴承盖 5-起盖螺钉 6-定位销 7-调整垫片 8-检查孔盖 9-通气器 10-箱盖 11-吊环螺钉 2、观察、了解减速器附件的用途，结构安装位置的要求等； 3、测量减速器的中心距，中心高、箱座下凸缘及箱盖上凸缘的宽度和厚度、筋板厚度、齿轮端面与箱体内壁的距离、大齿轮顶圆与箱体底壁之间的距离、轴承内端面至箱内壁之间的距离、传动中齿轮的齿数，并计算出传动的传动比。 四、实验步骤 图5-1 减速器结构
1、拆卸：仔细观察减速器外部结构；拆卸箱盖。 (1)用扳手拆卸上，下箱体之间的连接螺栓、拆下定位销。将螺栓，螺钉、垫片、螺母和销钉放好，以免丢失，然后拧动启盖螺钉使上下箱体分离，卸下箱盖； (2)仔细观察箱体内各零部件的结构和位置； (3)测量实验内容所要求的尺寸； (4)卸下轴承盖，将轴和轴上零件一起从箱内取出，按合理顺序拆卸轴上零件；仔细观察轴上零件的定位与固定方法。 2、装配 按原样将减速器装配好，装配时按合理顺序进行，装配轴套和滚动轴承时，应注意方向，注意滚动轴承的合理装拆方法，先安装好定位销，装配上、下箱盖之间螺栓，并拧紧各个螺栓。 五、注意事项 1、切勿盲目拆装，拆卸前要仔细观察零部件的结构及位置，考虑好拆装顺序，拆下的零部件要统一放好，以免丢失和损坏； 2、爱护工具、仪器及设备，小心仔细拆装，避免损坏。
实验四减速器拆装与测量实验 一、目的要求 1.通过拆装，了解齿轮减速器铸造箱体、轴和齿轮的结构； 2.了解减速器轴上零件的定位和固定、齿轮和轴承的润滑、密封以及各附属零件的作用、构造和安装位置； 3.熟悉减速器的拆装和调整的方法和过程； 4.培养对减速器主要零件尺寸目测和测量能力。 二、实验仪器、设备、工具和材料 1、实验设备 2、拆装工具和测量工具（每组）
三、实验内容 1、判断减速器的装配形式； 2、了解铸造箱体的结构； 3、观察、了解减速器附属零件的用途、结构和安装位置的要求； 4、测量减速器的中心距、中心高、箱座上、下凸缘的宽度和厚度、筋板的厚度、齿轮端面与厢体内壁的距离、大齿轮顶圆与箱内壁和底面之间的距离、轴承内端面至箱内壁之间的距离等； 5、了解轴承的润滑方式和密封位置，包括密封的形式。轴承内侧挡油环、封油环的作用原理及其结构和安装位置； 6、了解轴承的组合结构以及轴承的拆装、固定和轴向间隙的调整；测绘输出轴系部件的结构图。 四、实验步骤 1、拆卸 (1）、仔细观察减速器外面各部分的结构，从观察中思考以下问题： ①如何保证厢体支撑具有足够的刚度？
答：在轴承孔附近加支撑肋。 ②轴承座两侧的上下箱体连接螺栓应如何布置？ 答：轴承座的连接螺栓应尽量靠近轴承座孔。 ③支撑该螺栓的凸台高度应如何确定？ 答：以放置连接螺栓方便的高度，也要保证旋紧螺栓时需要的扳手空间的大小。 ④如何减轻箱体的重量和减少箱体的加工面积？ 答：箱体的底座可以不采用完整的平面。 ⑤减速器的附件如吊钩、定位销钉、启盖螺钉、油标、油塞和注油孔等各起何作用？其结构如何？应如何合理布置？ 答：附件如下： 吊钩：当减速器重量超过25kg时，在箱体内设置起吊装置便于搬运。 定位销钉：为了保证每次拆装箱盖时，仍保持轴承座孔制造加工时的精度。 启盖螺钉：为加强密封效果，装配时通常在箱体剖分面上涂以水玻璃或密封胶，因而在拆装时往往因胶结紧密难以开盖。为此，常在箱盖连接凸缘的适当位置，设置有1－2个螺孔，旋入启箱螺钉，旋动启箱螺钉便可将上箱盖顶起。 油标：作用是检查减速器内池油面的高度，经常保持油池内有适量的油。一般在箱体内便于观察、油面较稳定的部位，装设油标。 油塞：为了换油时，能排放污油和清洗剂，应在箱座底部、油池的最低位置处开设放油孔，平时用螺塞将放油孔堵住。油塞和箱体接合面间应加放漏用的垫圈。 注油孔：为检查传动零件的啮合情况，并向箱体内注入润滑油，应在箱体的适当位置设置注油孔。注油孔应设在上箱盖顶部能直接观察到齿轮啮合的部位。平时注油孔的盖板用螺钉固定在箱盖上。
联轴器安装使用说明 一、联轴器介绍 1、联轴器功能 联轴器是用来把两轴联接在一起，机器运转时两轴不能分离，只有机器停车并将联接拆开后，两轴才能分离。 2、联轴器的类型 联轴器所联接的两轴，由于受到生产制造及安装误差，承载后的变形以及温度变化的影响等，会引起两轴相对位置的变化，往往不能保证两轴心严格的对中。根据联轴器有无弹性元件、对各种相对位移有无补偿能力，即能否在发生相对位移条件下保持联接功能以及联轴器的用途等，联轴器根据其特性或用途可分为刚性联轴器，挠性联轴器和安全联轴器。 以下从联轴器的主要类型、特点及不同作用类别联轴器，在传动系统中的作用。 刚性联轴器：在装置中，只能传递运动和转矩，不具备其他功能，此类包括凸缘联轴器、套筒联轴器、夹壳联轴器等。 挠性联轴器：无弹性元件的挠性联轴器，不仅能传递运动和转矩，而且具有不同程度的轴向、径向、角向补偿性能。此类包括齿式联轴器、万向联轴器、链条联轴器、滑块联轴器等。 有弹性元件的挠性联轴器，能传递运动和转矩；具有不同程度的轴向、径向、角向补偿性能；还具有不同程度的减振、缓冲作用，改善传动系统的工作性能，包括各种非金属弹性元件挠性联轴器和金属
弹性元件挠性联轴器，各种弹性联轴器的结构不同，差异较大，在传动系统中的作用亦不尽相同安全联轴器传递运动和转矩，过载安全保护。挠性安全联轴器还具有不同程度的补偿性能，此类包括销钉式、摩擦式、磁粉式、离心式、液压式等安全联轴器。 二、联轴器装配方法 1、准备工作专用工具 安装联轴器需要专用工具有：带压力计的高压泵、带压力计的低压泵、红丹粉、百分表、磁力表架、量块、联轴器拆装工具等。 液压半联器是通过与轴间的摩擦力来接收或传递扭矩。因此，半联器必须紧紧地抱住轴。抱轴是通过将半联器在锥度轴上推进一定距离来完成的。为进行这个推进步骤，安装时必须扩大半联器内孔。 为了确保理想操作，推荐按以下步骤进行合理的液压安装： A、检查接触面 在轴与半联器内孔都完全清理干净后，在轴上涂上薄薄的一层红丹粉，并把半联器紧贴着推到轴上。在完全推入半联器后小角度转动它一下，然后拆下半联器并检查孔的红色。至少85%的孔应该有红丹粉接触到方可继续安装。 如下图：
课程名称：减速器拆装实验报告册 班级 姓名 学号 机电工程系
减速器拆装实验 一、实验目的 1．了解减速器铸造箱体内的结构以及齿轮和轴系等的结构； 2．了解轴上零件的定位和固定、齿轮和轴承的润滑、密封以及减速器附属零件的作用、构造和安装位置； 3．熟悉减速器的拆装和调整过程； 4．了解拆装工具和结构设计的关系。 二、实验设备 1.单级圆柱齿轮减速器； 2.两级三轴圆柱齿轮减速器； 3.单级蜗杆减速器。 三、拆装工具和测量工具 活扳手、游标卡尺、钢板尺 四、参考资料 机械设计、机械设计课程设计指导书 五、实验步骤及数据记录 1.拆卸 1）仔细观察减速器外表面各部分的结构； 2）用扳手拆下观察孔盖板，考虑观察孔位置是否恰当，大小是否合适？ 3）拆卸箱盖 （1）用扳手拆下轴承端盖的紧定螺钉。 （2）用扳手拆卸上、下箱之间的连接螺栓和定位销钉。将螺栓、螺钉、垫圈、螺母和销钉等放入塑料盘中，以免丢失。然后拧动起盖螺钉卸下箱盖。 （3）仔细观察箱体内各零件的结构以及位置。并思考如下问题： a.对轴向游隙可调的轴承应如何进行调整？ b.轴承是如何进行润滑的？ c.如箱盖的结合面上有油沟，则箱盖应采取怎样的结构才能使飞溅在箱壁上的油流回到箱座上的回油槽中？ d.油槽有几种加工方法？ e.为了使润滑油经油槽进入轴承，轴承盖端面的结构应如何设计？ f.在何种条件下滚动轴承的内侧要用挡油环或封油环？其工作原理、构造和安装位置如何？ (4).测量有关尺寸，并填入实验数据记录表中； (5).卸下轴承盖；将轴和轴上零件随轴一起取出，按合理顺序拆卸轴上的零件； (6).测绘高速轴及其支撑部件的结构草图。
联轴器拆装标准 一、联轴器拆卸 a b 联轴器三视图 （1）利用现场起吊设备吊出带联轴器的设备，所拆联轴器部件吊出后，放在平坦的工作面上，联轴器朝拆卸方向。（若被拆联轴器所在设备不便于吊出，需就地创造必要拆卸空间，直接进行工作。） （2）在半联轴器上扣好夹具，夹具应水平放置，用千斤顶将垫铁、夹具与被拆半联轴器提前预紧，预紧力为所用千斤顶最大出力的50%左右。 （3）用加热工具加热半联轴器，先加热a位置至200°C，再加热b位置至300°C 左右，加热时间控制在20～35min之间，加热覆盖半联轴器的整个表面。 （4）加热过程中，不断地用手锤沿轴向敲震轴端，当听到联轴器内部发出“嘭”的响声时，表明轴与半联轴器的配合面开始松动，此时，停止加热，并加快千斤顶打压速度，逐渐将半联轴器退出、拆下。 （5）拆卸后对联轴器的全部零件进行清洗、清理。把零部件清洗干净，洗净后吹干。对于需长时间存放的联轴器，应涂防锈油保养。 *注意事项 （a）在联轴器拆卸前，要对联轴器各零部件之间互相配合的位置做记号，以作安装时的参考。 (b)加热应均匀，采用扫动加热，不可固定一处。 (c)加热过程中非加热面用水不断冷却，防止轴一同膨胀。 (e)千斤顶加压时，要用力均匀，不可太快。 (f)拆下联轴器时，不可直接用锤子敲击而应垫以铜棒，且应打联轴器轮毂处而不能打联轴器外援。 (g)事先用起吊工具撑好或者在联轴器下放好垫木，防止联轴器脱离轴头时损伤轴头或直接跌落地面碰伤联轴器。 二、联轴器安装 （1）安装前，用砂纸对半联轴器内表面及轴表面、键进行磨光，磨至表面无锈迹即可。 （2）用加热工具加热半联轴器，内外表面均需加热，加热均匀，加热半联轴器温度至350～400°C。（膨胀尺寸为联轴器与轴过盈配合量的5～8倍）。
联轴器与轴承拆装方法概述及要点分析 摘要：本文对联轴器、轴承拆装关键数据及理论计算依据进行了资料收集整理，总结以往的拆装经验，明确联轴器、轴承拆装方法及理论依据，为联轴器、轴承的可靠拆装提供参考指导。 关键词：联轴器；轴承；拆装 The Disassembly and Installation of Coupling and Bearing Abstract: The paper collects the key data and theoretical calculation basis of the disassembly and installation of coupling and bearing, summarizes the past experience of disassembly and installation, and has been clear about the disassembly and installation method and theoretical basis of coupling and bearing, which provide a reference guide for reliable disassembly and installation of coupling and bearing. Key words: Coupling; Bearing; Disassemblyand Installation 1 概述 联轴器、轴承是机械传动中常用的部件。联轴器主要用于轴与轴的联接，用来传递运动和扭矩；轴承的功能是支撑转动的轴类运动部件，保证轴和轴上传动件的工作位置和精度，减少摩擦和磨损，并承受载荷。联轴器、轴承在设备检修中经常要进行拆装作业，多数情况下凭经验进行拆装，有时因掌握不好使联轴器、轴承不能一次完成拆装，导致重复拆装，有时造成联轴器、轴承、轴损坏或损伤。 2 联轴器常用拆装方法的分类及选择 2.1联轴器拆卸方法 2.1.1击卸法 利用锤子或其它重物在敲击或撞击零件时产生的冲击能量把零件拆下。 2.1.2拉拔法 对精度较高不允许敲击或无法用去卸法拆卸的零部件应使用拉拔法。它是采用专门拉拔器进行拆卸。 2.1.3顶压法 利用螺旋Ｃ型夹头、机械式压力机、液压压力机或千斤顶等工具和设备进行拆卸。适用于形状简单的过盈配合件。 2.1.4温差法 一般用于拆卸尺寸较大、配合过盈量较大，或为使过盈较大、精度较高的配合件容易拆卸时。温差法是利用材料热胀冷缩的性能，加热包容件，使配合件在温差条件下失去过盈量，实现拆卸。 2.1.5顶压法+温差法 当配合过盈都较大，若采用压机拆卸时，不仅需要大吨位的压机，且在压过程中配合表面压应力较大而产生的摩擦阻力会大大地擦伤配合表面，这时需加热包容件，使配合件在温差条件下减小过盈量，实现拆卸。 2.1.6破坏法 若联轴器与轴互相咬死，或为保存主件而破坏副件时，可采用切割等方法进行破坏性拆卸。
4.0联轴器的安装工艺: 联轴器轴套的常用联结型式 4.2.4联轴节的热套工艺 A.装配前的准备工作 准备工作做得仔细与否，对保证热套装配的顺利进行非常重要。，需作如下准备工作： 1．检查、测量和加热温度的计算。 在热套装配之前，首先要对所热套联轴节进行仔细的检查，检查联轴节的加工质量是否符合要求。 对联轴节与转轴的配合部位(孔)的尺寸进行详细的测量。一般长度的联轴节测量两端和中间的孔径尺寸，长尺寸的可以多取几个。同时，相应地测量转轴配合部位的尺寸.测量的数据一定要正确，每一部位可测量2～3次，取其算术平均值。 测量尺寸部位 根据数据计算所需加热的温度。 2．工具准备：除一般通用工具外，热套联轴节时尚应准备下列设备和工具： (1)加热炉及燃料； (2)套装联轴节的自制专用工具，其中包括夹紧工具、翻转工具、专用起重工具等； (3)量棒，根据所需控制的装配间隙进行制作。
(4)测试温度用的测温器或试温材料，试温材料如机油(发火点200～220℃)、锡(熔点232℃)、铝(熔点327℃)、锌(熔点419℃)等； (5)隔热防护工具，如隔热用的透明面罩、石棉手套等。． 3．操作训练：由于热套装工作是在高温下操作的，如果准备工作不仔细、操作人员配合不协调，将可能给套装工作带来严重的不良后果。因此，在热套装工作正式进行之前,应进行必要的操作训练,按实际套装步骤,操作一次或数次,使所有参加人员分工明确、重点突出,措施得当,临场不乱。 B.热套联轴节的操作步骤 1．在加热炉内加热到指定温度，并检测工件温度。 2．将联轴节取出后翻身，放人炉内继续加热。如用木柴加热大型联轴节。则经2～3h后，用量棒反复测量孔径，直至尺寸最大的量棒能自由进入联轴节孔内，加热即可结束。 3．吊出联轴节，装上撞板、抬攀或其他套装工具。 4．校正的位置，使联轴节孔垂直(垂直套装时)或呈水平(水平套装时)，并清扫联轴节孔，使内孔无杂物。 5．将联轴节吊近转轴处；再一次用量棒检查内孔尺寸是否有所需装配间隙，如量棒能通过，才能进行套装。 6．在转轴的配合面上均匀地涂上机油。 7．将联轴节平稳地移近转轴，对准轴与孔的位置，进行套装。待联轴节套进1/3左右，应再一次检查孔与轴的相对位置，是否有歪斜，如果正确，则继续将联轴节撞进。 8．最后装上夹紧工具，防止联轴节在轴上移动，然后让其自然冷却。 C.注意事项
《机械基础》【中国劳动社会保障出版社】实训教案 实训项目一台钻的速度调节实训项目二减速器的拆装实训项目三现场参观 实训项目四齿轮轴的拆装实训项目五联轴器的拆装
实训教案编写 实训内容实训项目一台钻速度的调节计划学时：2学时 实训目的1、解V带传动特点 2、掌握V带传动的安装、张紧和维护等方面内容 实训方式课件展示、实物展示、实训示范、技能训练 地点及教具实训地点：实训室 教具：台钻、活动扳手、锤子、旋具等 实训课时分配1、提问、导入：5min； 2、实训示范及讲解：20min； 3、学生技能训练：55min； 4、小结及布置作业：10 min。 实训内容说明 实训一是在学习了【第一章带传动】后，进行的V带安装及张紧和维护等实训，通过教师示范讲解、学生动手训练等多种方式，让学生能够进一步了解V带传动特点，掌握V带传动的安装、张紧和维护等方面内容，让学生通过实训课程培养兴趣，增强自信。 实训示范讲解一、台钻的速度调节 调整台钻速度时，由于带动机所带的塔轮为主动轮，与主轴相连的带轮为从动轮，所以在由高往低调整速度时，应使主动轮的直径变小，从动轮的直径变大；在由低往高调整速度时，使主动轮的直径变大，从动轮的直径变小。 台钻速度由高往低调整的方法如下： （先调主动轮，再调从动轮）调整主动轮。 ①调整时，应先调整主动轮上的传动带，用左手抓住从动轮使其固定，右手在主动轮上用大拇指向下按住带； ②右手大拇指按住带后，左手转动从动轮，带动主动轮按逆时针方向转动； ③由于带轮的转动，使得主动轮的带自动滑下； 调整从动轮。 ④调整时先用左手抓紧钻夹头固定住主轴，再用大拇指向下按住带； ⑤右手大拇指按住带后，左手顺时针方向转动主轴；
实验减速器拆装实验 一，目的要求 1.通过拆装，了解齿轮减速器铸造箱体的结构以及轴和齿轮的结构； 2.了解减速器轴上零件的定位和固定、齿轮和轴承的润滑、密封以及各附属零件的作用、构造和安装位置； 3.熟悉减速器的拆装和调整的方法和过程； 4.培养对减速器主要零件尺寸目测和测量能力。 二、实验仪器、设备、工具和材料 三、实验内容 1、了解铸造箱体的结构； 2、观察、了解减速器附属零件的用途、结构和安装位置的要求； 3、测量减速器的中心距、中心高、箱座上、下凸缘的宽度和厚度、筋板的厚度、齿轮端面（蜗轮轮毂）与厢体内壁的距离、大齿轮顶圆（蜗轮外圆）与箱内壁之间的距离、轴承内端面至箱内壁之间的距离等； 4、观察了解蜗杆减速器厢体侧面（蜗轮轴向）宽度与蜗杆的轴承盖外圆之间的关系。为提高蜗杆轴的刚度，仔细观察蜗杆轴的结构特点； 5、了解轴承的润滑方式和密封位置，包括密封的形式。轴承内侧挡油环、封油环的作用原理及其结构和安装位置； 6、了解轴承的组合结构以及轴承的拆装、固定和轴向间隙的调整；测绘轴系部件的结构图。 四、实验步骤 1、拆卸 （1）、仔细观察减速器外面各部分的结构，从观察中思考以下问题： ①如何保证厢体支撑具有足够的刚度？ ②轴承座两侧的上下厢体连接螺栓应如何布置？ ③支撑该螺栓的凸台高度应如何确定？ ④如何减轻厢体的重量和减少厢体的加工面积？ ⑤减速器的附件如吊钩、定位销钉、启盖螺钉油标、油塞、观察孔和通气等各起何作用？其结构如何？应如何合理布置？ （2）、用扳手拆下观察孔盖板，考虑观察孔位置是否妥当，大小是否合适。
（3）、拆卸厢盖 （a）、用扳手拆下轴承端盖的紧固螺钉。 (b)、用扳手或套筒扳手拆卸上、下厢体之间的连接螺栓；拆下定位销钉。将螺钉、螺栓、垫圈、螺母和销钉等放在塑料盘中，以免丢失。然后拧动启盖螺钉卸下厢盖。 (c)、仔细观察厢体内各零部件的结构及位置。从观察中思考以下问题： ①对轴向游隙可调的轴承应如何进行调整？轴的热膨胀如何进行补偿？ ②轴承是如何进行润滑的？如厢座的结合面上有油沟，则厢盖应采取怎样的相应结构才能使厢盖上的油进入油沟？油沟有几种加工方法？加工方法不同时，油沟的形状有何不同？ ③为了使润滑油经油沟后进入轴承，轴承盖的结构应如何设计？在何种条件下滚动轴承的内侧要用挡油环或封油环？其作用原理、构造和安装位置如何？ (d)、测量实验内容之3所列的有关尺寸，并记录于表。 (e)、卸下轴承盖；将轴和轴上零件随轴一起从箱座取出，按合理的顺序拆卸轴上零件。 2、装配 按原样将减速器装配好。装配时按先内部后外部的合理顺序进行；装配轴套和滚动轴承时，应注意方向；应注意滚动轴承的合理拆装方法。经指导教师检查后才能合上箱盖。装配上、下箱之间的连接螺栓前应先安装好定位销钉。 五、注意事项 1、实验前必须预习实习指导书，初步了解有关减速器装配图。 2、文明拆装、切忌盲目。拆卸前要仔细观察零部件的结构及位置，考虑好合理的拆装顺序，拆下的零部件要妥善安放好，避免丢失和损坏。禁止用铁器直接打击加工表面和配合表面。 3、注意安全，轻拿轻放。爱护工具和设备，操作要认真，特别要注意手脚安全。 4、认真完成实验报告。 六、拆装实验报告 2、测绘减速器轴系部件的结构草图（A4），并标注相关尺寸； 3、写出减速器各部件的名称、位置和用途，润滑和密封方式，轴系部件的调整方法； 4、画出齿轮轴的受力、剪力、弯矩和扭矩简图； 5、对拆装的减速器，指出那些地方不合理并提出改进意见。
减速器拆装实验 一、实验步骤 1．拔出减速器箱体两端的定位销。 2．拧下轴承端盖上的螺栓，取下轴承端盖及调整垫片。 3．拧下上下箱体连接螺栓及轴承旁零件螺栓。 4．取下上箱盖。 5．测量齿轮端面至箱体内壁的距离并记录，分别测量输出端大齿轮外圆至箱体内壁、箱体底面的距离，输入端小齿轮外圆至箱体内壁的距离并记录。 6．逐级取下输入轴上的轴承、齿轮等，观察轴的结构、测量阶梯轴的各段直径、测量阶梯轴不同直径处的长度。 7．目测与测量输入轴上各轴承的内、外径，各轴承的宽度，与安装轴承处的阶梯轴长度进行尺寸比较。 8．估算并测量输入轴上各齿轮的齿数、外圆直径、齿宽。测量齿轮轮毂宽度和轴承宽度，与安装齿轮处的长度和安装轴承处的长度进行尺寸比较。 9．画出输入轴的结构图。 10．重复上述6~9步骤，依次完成中间轴和输出轴的测量及绘图。 11．测量轴的安装尺寸，熟悉轴承的安装、拆卸、固定、调整方法（包括与之相关的轴承端盖结构、调整垫片、挡油环结构）。 12．观察减速器辅助零件的用途、结构和安装位置的要求。 13．目测与测量各种螺栓及螺钉，如地脚螺栓、轴承旁连接螺栓、上下箱体连接螺栓、轴承盖连接螺栓、窥视孔盖连接螺栓、起盖螺钉、吊环螺钉的直径。 14．测量箱体有关尺寸，包括两轴承孔间中心距、中心高、上下箱体壁厚、地脚凸缘厚度与宽度、上下箱体连接凸缘厚度与宽度、轴承旁凸台宽度与高度、筋板厚度等。 15．将所测内容及尺寸填入表格中。 16．拆卸、测量完毕，将所拆零件依次装回。 17．经指导教师检查为装配良好、工具齐全后，方可离开现场。 二、注意事项 （1）实验前认真阅读实验指导书。 （2）实验过程中，要边操作边记录。 （3）拆装过程中不准用锤子和其他工具打击任何零件。拆装过程中要相互配合与关照、做到轻拿轻放，以免砸伤手脚。 （4）拆卸完成后，应按拆卸的逆顺序照原样装好。注意装配工艺及零件的正确位置，不要错装、漏装零件。若发现缺少零件不能按原样复原的，应及时向老师报告，由指导教师指导安装。 三、测量的数据 （1）输入轴数据与结构简图 （2）中间轴数据与结构简图
实验报告（实验四） 一．实验目的 1.通过拆装，了解齿轮减速器铸造箱体的结构以及轴和齿轮的结 构； 2.了解减速器轴上零件的定位和固定、齿轮和轴承的润滑、密封 以及各附属零件的作用、构造和安装位置； 3.熟悉减速器的拆装和调整的方法和过程； 4.培养对减速器主要零件尺寸目测和测量能力。 二．实验设备 1.二级展开式圆柱齿轮减速器 2.拆装及测量工具：扳手、游标卡尺、钢板尺、铅丝、涂料及百 分表等。 三．实验记录及实验结果
大齿轮顶圆直径dα ２、 dα４ 小齿轮全齿高h１、h ３ 大齿轮全齿高h２、h4 大齿轮齿宽B2、B4 小齿轮螺旋线方向 大齿轮螺旋线方向 传动比 i12、i34 法面模数m n1、m n3 端面模数m t1、m t3 螺旋角β1、β3 四．按比例绘制结构装配简图。（要求装配关系正确，注明必要尺寸）比例：60：1
五．思考题 1. 轴上零件是如何定位和固定的? 答：齿轮：中间的带键槽的是安装齿轮的，进行周向固定，通过轴肩和轴套径向固定； 轴承：轴承端盖用螺钉或箱体连接而使轴承外圈得到轴向定位； 联轴器：键槽固定，防止轴向滑动；定位螺丝固定，定位位置。 2. 滚动轴承在安装时为什么要留出轴向间隙？应如何调整？ 答：轴承一般是配对使用，安装方向相反，在轴上它有一个调节螺母，安装时留一点轴向间隙防止轴承工作时温度升高膨胀而卡死从而损坏设备。间隙的大小视负荷轻重即轴承大小而定。轴承使用一段时间后还应重新调整轴承间隙，不然会加速轴承的损坏。 3. 滚动轴承的安装、调整、润滑与密封等问题 答：（1）、轴和安装轴承的外壳或轴承座，以及轴承装置中的其他受力零件必须足够的刚性，因为这些零件的变形都要阻滞滚动 体的滚动而使轴承提前破坏。 （2）、一般来说，一根轴需要两个支点，每个支点可由一个或一个以上的轴承组成，常用的轴承配置方法有：双支点各单 向固定、一支点双向固定，另一端支点游动、两端游动支
