住宅小区彩平分析图小区彩色平面图总平面图和分析图总览图示：图示——彩色平面图的分析图都有哪些分析图一般有这样几项：1. 人行流线分析图 2. 车行流线分析图 3. 消防分析图4. 竖向分析图 5. 景观分析图 6. 日照分析图7. 户型分布图等下面我们对住宅小区彩色平面图的分析图逐一进行说明——1、人行流线分析图这个比较简单，一般包括A小区出入口：一般为2～3个，不宜多这样方便管理且此出入口不包括消防用的紧急出入口紧急出入口平时是不开放的。
B 市政路为小区周围已建成的或者规划好的由ZF来建设的道路（当然具体实施起来可由开发商跟ZF共同协调建设）这个甲方提供的地形图上一般会有直接标出即可。
C商业人行流线：如果有商业（一般在小区出入口附近或者沿街会有底层商业）要把商业人行流线表示出来。
D小区内人行：一般画到入户即可不必太细示意图而已尽量好看美观，为了好看CAD导入PS一般会给个阴影＋斜面和浮雕效果。
2、车行流线分析图。
一般包括A 区出入口。
B车库出入口。
C市政路。
D平时车行流线，之所以要加上平时二字是因为此示意不包括一部分单独的消防流线E地面停车区域。
F地下车库范围3、消防分析图A小区出入口。
B紧急出入口（有的没有单独的此项）B市政路。
C消防通道（一般为平时车行流线＋紧急车行－部分平时车行）D消防登高面（高层必有）一般登高面所在边不小于住宅平面周长的1/4 且最好靠近楼梯。
多层虽然不需要登高面――因不是很高，消防水枪能直接喷到但是消防车要可以到达（无台阶，路宽不小于4M）4、日照分析这个一开始可能感觉会难一些。
A首先画出建筑的轮廓，记住是建筑的外墙轮廓不算坡屋顶挑出的那一部分。
自认为原因是北面建筑的采光遮挡不单单是因为南面建筑的屋顶还有早上和晚上墙面对两侧阳光的遮挡。
B然后确定一个最低标高，因为现在的住宅小区为了视觉效果和景观，需要很少是地平面大平板了，很多都是住宅入户标高不一样的有高差的就是在不同的标高不同的平台上建房子。

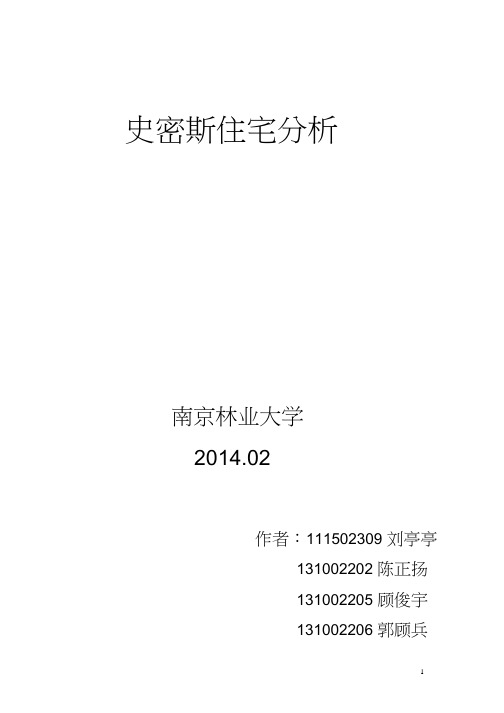

史密斯住宅分析南京林业大学2014.02作者：111502309 ***131002202 陈正扬131002205 顾俊宇131002206 郭顾兵一、建筑师简介： (3)二、建筑与环境： (5)1、地理位置 (5)2、建筑与地势 (6)3、建筑与景观 (6)三、建筑功能分析： (8)四、交通流线分析 (9)五、结构分析： (10)1、一层结构： (10)2、二层结构： (11)3、三层结构： (11)六、建筑材料分析： (12)1、玻璃与木边框 (12)2、砖结构 (12)3、墙体与钢结构 (13)七、光影分析： (13)八、风向分析： (15)九、总结：大师设计手法借鉴： (15)1、比例的运用： (15)2、点、线、面式的构图手法 (16)3、面的消解 (17)4、强烈的对比 (18)5、丰富的空间 (19)6、和谐的光影 (20)十、细部设计 (21)1、半圆形室外楼梯平台 (21)2、引道 (21)3、壁炉 (22)4、U 型玻璃 (23)史密斯住宅分析一、建筑师简介：理查德·迈耶，美国建筑师，现代建筑中白色派的重要代表。
曾就学于纽约州伊萨卡城康奈尔大学，早年曾在纽约的 S.O.M 建筑事务所和布劳耶事务所任职，并兼任过许多大学的教职；1963 年自行开业。
理查德·迈耶是一位有着自己独特风格的建筑大师，从 20世纪60年代初的史密斯住宅开始，迈耶的作品已经逐步遍布整个美国和世界各地。
设计特点：• 追求空间和光线的和谐与平衡每个作品都体现出他对建筑与环境之间如何和谐共处的独到理解。
在充分吸收了现代主义各个流派的精髓之后，迈耶创造了属于自己的风格并一直在作品中坚持力行。
品味他的建筑，总是能够感受到一种强烈的连续性和统一性。
• 设计简练、风格独特迈耶设计的产品都颇为简练，既包括居家设计也包括商用设计。
他设计的作品最大的特点是永远有自己的特性而不是在风格上受别人的影响而迷惑。
公司的分析图基本上全部被我霸占了，俨然成了分析图专业户呵呵，做了这么多次做一下总结以便后日有用。
小区分析图1.张数可多可少2.内容可繁可简要看是处于什么样的阶段和面对什么样的甲方。
如果是方案竞标之类的就可以做的花哨一点，我们公司一般都是委托项目，所以分析图做的比较简单一些但是麻雀虽小五脏俱全一些基本的项还是要有的，且在做的时候才发现真是做的越细越感觉自己知道的太少。
几轮下来按照作图的方便，分析图一般有以下几项（有时候排序会根据图面的效果）1. 人行流线分析图 2. 车行流线分析图 3. 消防分析图 4. 竖向分析图 5. 景观分析图 6. 日照分析图 7. 户型分布图具体内容如下：1. 人行流线分析图。
这个比较简单一般包括A小区出入口：一般为2～3个，不宜多这样方便管理且此出入口不包括消防用的紧急出入口紧急出入口平时是不开放的。
B市政路为小区周围已建成的或者规划好的由政府来建设的道路（当然具体实施起来可由开发商跟政府共同协调建设）这个甲方提供的地形图上一般会有直接标出即可。
C商业人行流线：如果有商业（一般在小区出入口附近或者沿街会有底层商业）要把商业人行流线表示出来。
D小区内人行：一般画到入户即可不必太细示意图而已尽量好看美观，为了好看CAD导入PS一般会给个阴影＋斜面和浮雕效果。
2. 车行流线分析图。
一般包括A 区出入口。
B车库出入口。
C市政路。
D平时车行流线，之所以要加上平时二字是因为此示意不包括一部分单独的消防流线 E地面停车区域。
F地下车库范围3. 消防分析图：A小区出入口。
B紧急出入口（有的没有单独的此项） B 市政路。
C消防通道（一般为平时车行流线＋紧急车行－部分平时车行）D消防登高面（高层必有）一般登高面所在边不小于住宅平面周长的1/4 且最好靠近楼梯。
多层虽然不需要登高面――因不是很高，消防水枪能直接喷到但是消防车要可以到达（无台阶，路宽不小于4M）4. 日照分析：这个一开始不太会最近才刚刚略懂呵呵A首先画出建筑的轮廓记住是建筑的外墙轮廓不算坡屋顶挑出的那一部分。
公司的分析图基本上全部被我霸占了，俨然成了分析图专业户呵呵，做了这么多次做一下总结以便后日有用。
小区分析图1.张数可多可少2.内容可繁可简要看是处于什么样的阶段和面对什么样的甲方。
如果是方案竞标之类的就可以做的花哨一点，我们公司一般都是委托项目，所以分析图做的比较简单一些但是麻雀虽小五脏俱全一些基本的项还是要有的，且在做的时候才发现真是做的越细越感觉自己知道的太少。
几轮下来按照作图的方便，分析图一般有以下几项（有时候排序会根据图面的效果）1. 人行流线分析图 2. 车行流线分析图 3. 消防分析图 4. 竖向分析图 5. 景观分析图 6. 日照分析图 7. 户型分布图具体内容如下：
1. 人行流线分析图。
这个比较简单一般包括A小区出入口：一般为2～3个，不宜多这样方便管理且此出入口不包括消防用的紧急出入口紧急出入口平时是不开放的。
B市政路为小区周围已建成的或者规划好的由政府来建设的道路（当然具体实施起来可由开发商跟政府共同协调建设）这个甲方提供的地形图上一般会有直接标出即可。
C商业人行流线：如果有商业（一般在小区出入口附近或者沿街会有底层商业）要把商业人行流线表示出来。
D小区内人行：一般画到入户即可不必太细示意图而已尽量好看美观，为了好看CAD导入PS一般会给个阴影＋斜面和浮雕效果。
2. 车行流线分析图。
一般包括A 区出入口。
B车库出入口。
C市政路。
D平时车行流线，之所以要加上平时二字是因为此示意不包括一部分单独的消防流线 E地面停车区域。
F地下车库范围
3. 消防分析图：A小区出入口。
B紧急出入口（有的没有单独的此项） B 市政路。
C消防通道（一般为平时车行流线＋紧急车行－部分平时车行）D消防登高面（高层必有）一般登高面所在边不小于住宅平面周长的1/4 且最好靠近楼梯。
多层虽然不需要登高面――因不是很高，消防水枪能直接喷到但是消防车要可以到达（无台阶，路宽不小于4M）
4. 日照分析：这个一开始不太会最近才刚刚略懂呵呵A首先画出建筑的轮廓记住是建筑的外墙轮廓不算坡屋顶挑出的那一部分。
自认为原因是北面建筑的采光遮挡不单单是因为南面建筑的屋顶还有早上和晚上墙面对两侧阳光的遮挡。
B然后确定一个最低标高因为现在的住宅小区为了视觉效果和景观需要很少是地平面大平板了很多都是住宅入户标高不一样的有高差的就是在不同
的标高不同的平台上建房子。
确定基准标高后其它的对比就行比如入户层标高分别为120M 130M 140M 把120M定位0其它就为10M 20M即输入建筑底标高时分别为0，10000，20000。
地点：我一般选当地所在市比如赣州市兴国县我就用赣州市的当然输入县当地的坐标会更准确一点不过差别不大。
时间我选大寒日计算日照时间为8：00～16：00 也有选冬至日的地理书上说冬至日是最冷的一天我是这样认为的很多人都知道随着全球变暖中国古代传下来的节气表很多都不是很准确了比如冬至日说是最冷的一天其实冬至日冬天才刚刚开始不久真正冷的日子还都在后面呢真正的冬天是12月1月2月三个月大寒日一般为1月20日冬至日为12月25日左右比大寒日早一个月左右大寒日才是最冷的时间所以我一般用大寒日。
C检查是否达到了大寒日满窗日照时间不小于2小时的规范要求。
5. 竖向分析图：我作的竖向几乎是可有可无就是在原CAD总平面的基础上把路面标高跟住宅入户点标高放大约2倍在分析图上用红色突出表示而已这些在总平面里面是完全可以看到的不像大学书上所写的还有坡长、坡度及排水方向等这些都太复杂了具体的可能会由施工图阶段的给排水专业来做。
6. 景观分析图：这个做细了大有文章可做一般有景观中心、景观轴线、景观轴、景观节点、组团景观、公共绿地、视觉通廊等如果很细的话会再分出一张“配套设施示意图”来里面有健身路径、健身走廊、羽毛球、乒乓球场地等总之这张是给甲方好看的有的甲方确实很喜欢看这类的效果图呵呵因为这只是方案示意具体实施会由景观公司去做的。
7. 户型分布图就更简单了在不同户型的屋顶上用不同的颜色表示出来就ok了不过我的色彩感真的有点不好在这方面呵呵。
其实分析图是一个设计的意图是一种方案的表达，设计时有设计师直接手绘出来就行所以现在的示意图要求好看色彩美观卡通一点。
总之看起来即舒服又能表达出设计意图就是最好了
