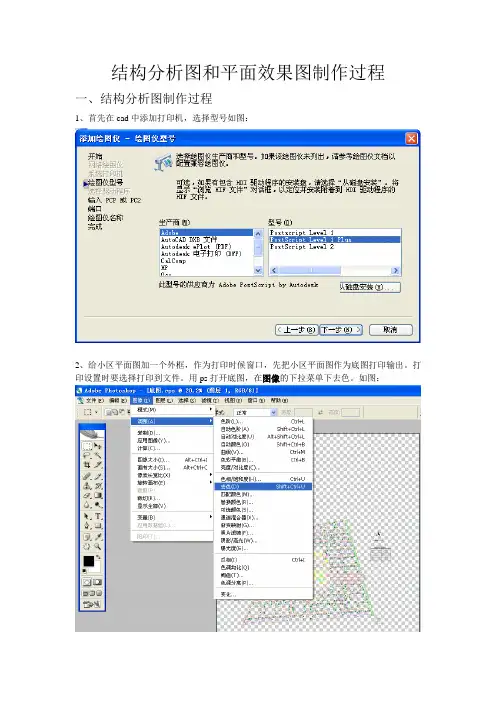

结构分析图和平面效果图制作过程一、结构分析图制作过程1、首先在cad中添加打印机,选择型号如图:2、给小区平面图加一个外框,作为打印时候窗口,先把小区平面图作为底图打印输出。
打印设置时要选择打印到文件。
用ps打开底图,在图像的下拉菜单下去色。
如图:3、再cad中把道路结构、组团结构、景观结构分别绘制出然后各自复制出去。
4、分别打印出(打印时可选择上一次打印)道路结构、功能结构分析图的eps格式图像。
(最好主、次干道分别打印)5、在ps 的底图中置入(在文件下拉菜单下点击置入,看图框是否对齐,若对齐双击左键置入)道路结构分析图,在道路层的后面的空白处双击左键,出来图层样式,然后在此出效果图,还可以进行描边。
(在CAD中最好把道路结构的图名和图例做好,作为一个独立的图层置入)6、用相同的方法出组团结构分析图。
注意,在做功能结构分析图时,要填充区域,填充层一定要新建一个图层,否则不好出效果,随后都可把出相同效果的填充涂层重新建在一个层。
填充后改不透明度。
7、景观结构分析图效果图制作。
同样,需要在CAD中做好,置入ps底图中。
二、小区平面效果图制作过程1、在cad中首先把图名、指北针、比例尺,图例等附属内容单独复制到一个图层,以eps格式打印输出,便于置入到ps中。
2、在cad中关闭绿地图层,把剩下的单独座作一个图层,打印输出到ps中作为底图,进而在底图上做草坪,草坪填充层一定要单独新建一个图层,通过填充和添加杂色共同渲染出草坪。
3、在cad中单独复制出住宅建筑层、道路层(道路要闭合)、道路中线层、公建层、水体层,然后分别打印出eps格式,打印出的图像置入到底图中,然后分别渲染出不同的效果。
4、建筑阴影的绘制:在建筑层用魔棒工具选中建筑,新建一个图层作为建筑的填充层,用图层样式出效果;然后回到建筑层,重新用魔棒工具选中建筑轮廓线,新建一个图层作为建筑阴影的填充层,填充为深灰色,然后按住ctrl+alt键不放,再交替按↑和←,使阴影不断复制向西北方向移动(假定太阳在东南方向),同时要注意,不同高度的建筑阴影是不一样长的,然后再把建筑的填充层拖到建筑阴影填充层的上方,阴影即完成。
住宅小区如何做分析图超ao/;f公司的分析图基本上全部被我霸占了,俨然成了分析图专业户呵呵,做了这么多次做一下总结以便后日有用。
小区分析图1.张数可多可少2.内容可繁可简要看是处于什么样的阶段和面对什么样的甲方。
如果是方案竞标之类的就可以做的花哨一点,我们公司一般都是委托项目,所以分析图做的比较简单一些但是麻雀虽小五脏俱全一些基本的项还是要有的,且在做的时候才发现真是做的越细越感觉自己知道的太少。
几轮下来按照作图的方便,分析图一般有以下几项(有时候排序会根据图面的效果)1. 人行流线分析图 2. 车行流线分析图 3. 消防分析图 4.竖向分析图 5. 景观分析图 6. 日照分析图 7. 户型分布图具体内容如下:1. 人行流线分析图。
这个比较简单一般包括A小区出入口:一般为2~3个,不宜多这样方便管理且此出入口不包括消防用的紧急出入口紧急出入口平时是不开放的。
B市政路为小区周围已建成的或者规划好的由政府来建设的道路(当然具体实施起来可由开发商跟政府共同协调建设)这个甲方提供的地形图上一般会有直接标出即可。
C商业人行流线:如果有商业(一般在小区出入口附近或者沿街会有底层商业)要把商业人行流线表示出来。
D小区内人行:一般画到入户即可不必太细示意图而已尽量好看美观,为了好看CAD导入PS一般会给个阴影+斜面和浮雕效果。
2. 车行流线分析图。
一般包括A 区出入口。
B车库出入口。
C市政路。
D平时车行流线,之所以要加上平时二字是因为此示意不包括一部分单独的消防流线 E地面停车区域。
F地下车库范围3. 消防分析图:A小区出入口。
B紧急出入口(有的没有单独的此项)B市政路。
C消防通道(一般为平时车行流线+紧急车行-部分平时车行)D消防登高面(高层必有)一般登高面所在边不小于住宅平面周长的1/4 且最好靠近楼梯。
多层虽然不需要登高面――因不是很高,消防水枪能直接喷到但是消防车要可以到达(无台阶,路宽不小于4M)4. 日照分析:这个一开始不太会最近才刚刚略懂呵呵A首先画出建筑的轮廓记住是建筑的外墙轮廓不算坡屋顶挑出的那一部分。
住宅小区彩平分析图小区彩色平面图总平面图和分析图总览图示:图示——彩色平面图的分析图都有哪些分析图一般有这样几项:1. 人行流线分析图 2. 车行流线分析图 3. 消防分析图4. 竖向分析图 5. 景观分析图 6. 日照分析图7. 户型分布图等下面我们对住宅小区彩色平面图的分析图逐一进行说明——1、人行流线分析图这个比较简单,一般包括A小区出入口:一般为2~3个,不宜多这样方便管理且此出入口不包括消防用的紧急出入口紧急出入口平时是不开放的。
B 市政路为小区周围已建成的或者规划好的由ZF来建设的道路(当然具体实施起来可由开发商跟ZF共同协调建设)这个甲方提供的地形图上一般会有直接标出即可。
C商业人行流线:如果有商业(一般在小区出入口附近或者沿街会有底层商业)要把商业人行流线表示出来。
D小区内人行:一般画到入户即可不必太细示意图而已尽量好看美观,为了好看CAD导入PS一般会给个阴影+斜面和浮雕效果。
2、车行流线分析图。
一般包括A 区出入口。
B车库出入口。
C市政路。
D平时车行流线,之所以要加上平时二字是因为此示意不包括一部分单独的消防流线E地面停车区域。
F地下车库范围3、消防分析图A小区出入口。
B紧急出入口(有的没有单独的此项)B市政路。
C消防通道(一般为平时车行流线+紧急车行-部分平时车行)D消防登高面(高层必有)一般登高面所在边不小于住宅平面周长的1/4 且最好靠近楼梯。
多层虽然不需要登高面――因不是很高,消防水枪能直接喷到但是消防车要可以到达(无台阶,路宽不小于4M)4、日照分析这个一开始可能感觉会难一些。
A首先画出建筑的轮廓,记住是建筑的外墙轮廓不算坡屋顶挑出的那一部分。
自认为原因是北面建筑的采光遮挡不单单是因为南面建筑的屋顶还有早上和晚上墙面对两侧阳光的遮挡。
B然后确定一个最低标高,因为现在的住宅小区为了视觉效果和景观,需要很少是地平面大平板了,很多都是住宅入户标高不一样的有高差的就是在不同的标高不同的平台上建房子。
居住小区分析图做法居住小区分析图的做法学建筑学的学生一开始对做分析图都很恼火,原因简单,就是不知道从何入手,但是这又是一项不可获却的工作,将会以一种思维方式伴其一生,久而久之,也便成为一种喜好,一种习惯。
但是迷茫还是会在最初阶段伴随的,下面简单总结一下,希望有所帮助小区分析图,张数可多可少,内容可繁可简,视具体情况而定(也就是甲方的意愿和个人心理倾向)。
如果是方案竞标之类的就可以做的花哨一点,委托项目,则可以简单一些。
但有一点是不变的,麻雀虽小五脏俱全一些基本的项还是要有的,且在做的时候才发现真是做的越细越感觉自己知道的太少。
内容包含:1、彩色平面图2技术总平面(屋顶)3、技术总平面(首层)4、户型分布图5、景观分析图6、人行流线分析图7、车型流线分析图8、消防分析图9竖向分析图10、日照分析图几轮下来按照作图的方便,分析图一般有以下几项(有时候排序会根据图面的效果)1.人行流线分析图2.车行流线分析图3.消防分析图4.竖向分析图5.景观分析图6.日照分析图7.户型分布图具体内容如下:1.人行流线分析图。
这个比较简单一般包括A小区出入口:一般为2~3个,不宜多这样方便管理且此出入口不包括消防用的紧急出入口紧急出入口平时是不开放的。
B市政路为小区周围已建成的或者规划好的由政府来建设的道路(当然具体实施起来可由开发商跟政府共同协调建设)这个甲方提供的地形图上一般会有直接标出即可。
C商业人行流线:如果有商业(一般在小区出入口附近或者沿街会有底层商业)要把商业人行流线表示出来。
D小区内人行:一般画到入户即可不必太细示意图而已尽量好看美观,为了好看CAD导入PS一般会给个阴影+斜面和浮雕效果。
2.车行流线分析图。
一般包括A小区出入口。
B车库出入口。
C市政路。
D平时车行流线,之所以要加上平时二字,是因为此示意不包括一部分单独的消防流线E地面停车区域。
F地下车库范围3.消防分析图:A小区出入口。
B紧急出入口(有的没有单独的此项)B市政路。

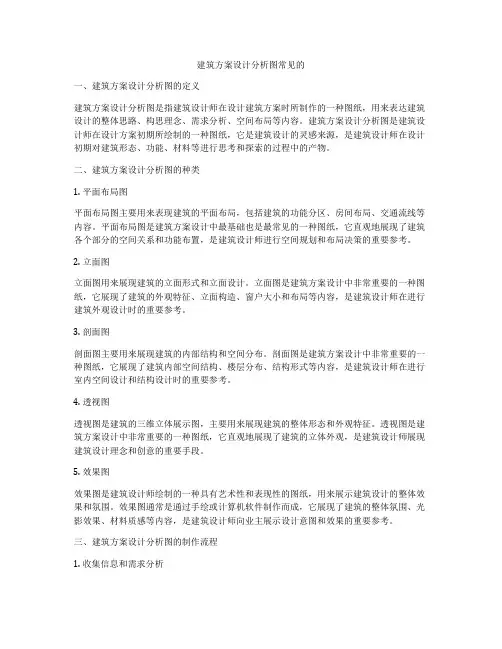

建筑方案设计分析图常见的一、建筑方案设计分析图的定义建筑方案设计分析图是指建筑设计师在设计建筑方案时所制作的一种图纸,用来表达建筑设计的整体思路、构思理念、需求分析、空间布局等内容。
建筑方案设计分析图是建筑设计师在设计方案初期所绘制的一种图纸,它是建筑设计的灵感来源,是建筑设计师在设计初期对建筑形态、功能、材料等进行思考和探索的过程中的产物。
二、建筑方案设计分析图的种类1. 平面布局图平面布局图主要用来表现建筑的平面布局,包括建筑的功能分区、房间布局、交通流线等内容。
平面布局图是建筑方案设计中最基础也是最常见的一种图纸,它直观地展现了建筑各个部分的空间关系和功能布置,是建筑设计师进行空间规划和布局决策的重要参考。
2. 立面图立面图用来展现建筑的立面形式和立面设计。
立面图是建筑方案设计中非常重要的一种图纸,它展现了建筑的外观特征、立面构造、窗户大小和布局等内容,是建筑设计师在进行建筑外观设计时的重要参考。
3. 剖面图剖面图主要用来展现建筑的内部结构和空间分布。
剖面图是建筑方案设计中非常重要的一种图纸,它展现了建筑内部空间结构、楼层分布、结构形式等内容,是建筑设计师在进行室内空间设计和结构设计时的重要参考。
4. 透视图透视图是建筑的三维立体展示图,主要用来展现建筑的整体形态和外观特征。
透视图是建筑方案设计中非常重要的一种图纸,它直观地展现了建筑的立体外观,是建筑设计师展现建筑设计理念和创意的重要手段。
5. 效果图效果图是建筑设计师绘制的一种具有艺术性和表现性的图纸,用来展示建筑设计的整体效果和氛围。
效果图通常是通过手绘或计算机软件制作而成,它展现了建筑的整体氛围、光影效果、材料质感等内容,是建筑设计师向业主展示设计意图和效果的重要参考。
三、建筑方案设计分析图的制作流程1. 收集信息和需求分析建筑方案设计分析图的制作流程首先是收集信息和进行需求分析。
建筑设计师需要与业主、使用者和相关部门进行沟通,了解建筑的功能需求、空间要求、风格喜好等信息,制定设计要求和目标,为后续的设计工作奠定基础。
实验四:住宅小区规划平面效果图制作一、将图形各层转换为图像1、在cad界面中,转换前将各层颜色全部改为白色,然后按Z键在弹出的对话框中选择E选项,让图形最大化显示,关闭除零层以外的所有图层,在打印对话框中,打印区域一栏选择“界限”。
2、关闭除绿地以外的其他图层,输出绿地图像,依次输出道路道路图像、住宅建筑图像、公共建筑图像、道路中线图像。
二、合成规划平面图1、在photoshop中打开绿地图像,它位于背景图层。
2、、在photoshop中打开道路图像,按Ctrl+A键全选,Ctrl+C复制,切换到绿地窗口,按Ctrl+V键粘贴,成为图层1。
3、此时,道路图层将绿地图层完全覆盖住了,所以看不到绿地图像中的内容,于是,进入道路图层1上,选择魔棒工具,并去掉连续选项,选择白色区域,按Del键将白色区域去掉,就会透出绿地层中的内容。
按照上述方法,分别调入其他各层图像。
三、常见物体平面的绘制(一)草地的绘制1、关闭除背景层以外的所有图层,进入背景图层,用魔棒工具选取黑线和水池。
2、按Shift+Ctrl+I键反选,选中黑线和水池以外的区域,将前景色设为灰绿色,十六进制数值为85b482,按Alt+Delete键,用前景色填充选区。
3、草地出现了,但很不真实,添加杂色。
执行菜单命令滤镜——添加杂色。
按Ctrl+D键取消选择。
(二)水面的绘制可以直接用水面或天空的图片填充,但要注意控制纹理大小和模糊程度。
具体操作为:用魔棒工具选中水池的水面部分,打开水面的图片,复制后关闭,在规划效果图按Shift+Ctrl+V键粘贴到选区,用高斯模糊调整模糊度。
(三)人行道的绘制1、可用图案填充的方法绘制,打开人行道地砖图片,编辑——定义图案。
2、打开图层1,进入道路图层,选择魔棒工具,按住Shift键,选择人行道区域,观察图,若有部分人行道没有被选中的,如果继续用魔棒点,会连车行道也选进来的情况出现,进入快速蒙版模式继续选择,红色覆盖区域就是未被选中的区域,可用橡皮擦工具擦去想让进入选区的红色覆盖层即可。
几轮下来按照作图的方便,分析图一般有以下几项(有时候排序会根据图面的效果)1. 人行流线分析图 2. 车行流线分析图 3. 消防分析图 4. 竖向分析图 5. 景观分析图 6. 日照分析图7. 户型分布图具体内容如下:
1. 人行流线分析图。
这个比较简单一般包括A小区出入口:一般为2~3个,不宜多这样方便管理且此出入口不包括消防用的紧急出入口紧急出入口平时是不开放的。
B市政路为小区周围已建成的或者规划好的由政府来建设的道路(当然具体实施起来可由开发商跟政府共同协调建设)这个甲方提供的地形图上一般会有直接标出即可。
C商业人行流线:如果有商业(一般在小区出入口附近或者沿街会有底层商业)要把商业人行流线表示出来。
D小区内人行:一般画到入户即可不必太细示意图而已尽量好看美观,为了好看CAD导入PS一般会给个阴影+斜面和浮雕效果。
2. 车行流线分析图。
一般包括A 区出入口。
B车库出入口。
C市政路。
D平时车行流线,之所以要加上平时二字是因为此示意不包括一部分单独的消防流线E地面停车区域。
F地下车库范围
3. 消防分析图:A小区出入口。
B紧急出入口(有的没有单独的此项)B市政路。
C消防通道(一般为平时车行流线+紧急车行-部分平时车行)D消防登高面(高层必有)一般登高面所在边不小于住宅平面周长的1/4 且最好靠近楼梯。
多层虽然不需要登高面――因不是很高,消防水枪能直接喷到但是消防车要可以到达(无台阶,路宽不小于4M)
4. 日照分析:这个一开始不太会最近才刚刚略懂呵呵A 首先画出建筑的轮廓记住是建筑的外墙轮廓不算坡屋顶挑出的那一部分。
自认为原因是北面建筑的采光遮挡不单单是因为南面建筑的屋顶还有早上和晚上墙面对两侧阳光的遮挡。
B然后确定一个最低标高因为现在的住宅小区为了视觉效果和景观需要很少是地平面大平板了很多都是住宅入户标高不一样的有高差的就是在不同的标高不同的平台上建房子。
确定基准标高后其它的对比就行比如入户层标高分别为120M 130M 140M 把120M定位0其它就为10M 20M即输入建筑底标高时分别为0,10000,20000。
地点:我一般选当地所在市比如赣州市兴国县我就用赣州市的当然输入县当地的坐标会更准确一点不过差别不大。
时间我选大寒日计算日照时间为8:00~16:00 也有选冬至日的地理书上说冬至日是最冷的一天我是这样认为的很多
人都知道随着全球变暖中国古代传下来的节气表很多都不是很准确了比如冬至日说是最冷的一天其实冬至日冬天才刚刚开始不久真正冷的日子还都在后面呢真正的冬天是12月1月2月三个月大寒日一般为1月20日冬至日为12月25日左右比大寒日早一个月左右大寒日才是最冷的时间所以我一般用大寒日。
C检查是否达到了大寒日满窗日照时间不小于2小时的规范要求。
5. 竖向分析图:我作的竖向几乎是可有可无就是在原CAD 总平面的基础上把路面标高跟住宅入户点标高放大约2倍在分析图上用红色突出表示而已这些在总平面里面是完全可以看到的不像大学书上所写的还有坡长、坡度及排水方向等这些都太复杂了具体的可能会由施工图阶段的给排水专业
来做。
6. 景观分析图:这个做细了大有文章可做一般有景观中心、景观轴线、景观轴、景观节点、组团景观、公共绿地、视觉通廊等如果很细的话会再分出一张“配套设施示意图”来里面有健身路径、健身走廊、羽毛球、乒乓球场地等总之这张是给甲方好看的有的甲方确实很喜欢看这类的效果图呵呵因为这只是方案示意具体实施会由景观公司去做的。
7. 户型分布图就更简单了在不同户型的屋顶上用不同的颜色表示出来就ok了不过我的色彩感真的有点不好在这方面呵呵。
其实分析图是一个设计的意图是一种方案的表达,设计时有设计师直接手绘出来就行所以现在的示意图要求好看色彩美观卡通一点。
总之看起来即舒服又能表达出设计意图就是最好了。
