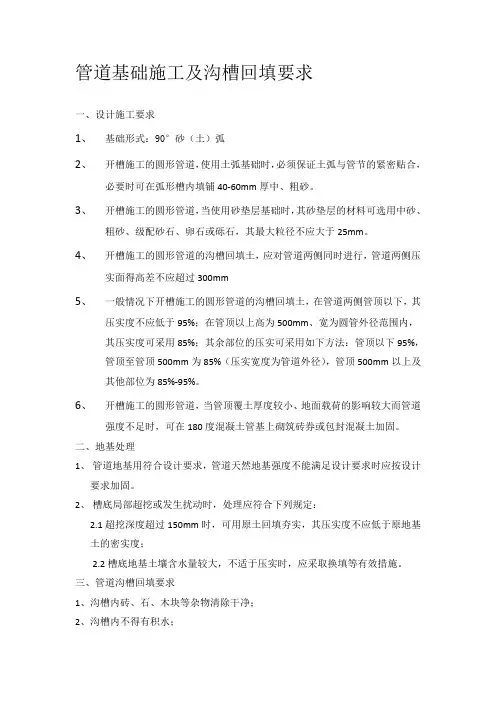

管道基础施工及沟槽回填要求一、设计施工要求1、基础形式：90°砂（土）弧2、开槽施工的圆形管道，使用土弧基础时，必须保证土弧与管节的紧密贴合，必要时可在弧形槽内填铺40-60mm厚中、粗砂。

3、开槽施工的圆形管道，当使用砂垫层基础时，其砂垫层的材料可选用中砂、粗砂、级配砂石、卵石或砾石，其最大粒径不应大于25mm。

4、开槽施工的圆形管道的沟槽回填土，应对管道两侧同时进行，管道两侧压实面得高差不应超过300mm5、一般情况下开槽施工的圆形管道的沟槽回填土，在管道两侧管顶以下，其压实度不应低于95%；在管顶以上高为500mm、宽为圆管外径范围内，其压实度可采用85%；其余部位的压实可采用如下方法：管顶以下95%，管顶至管顶500mm为85%（压实宽度为管道外径），管顶500mm以上及其他部位为85%-95%。

6、开槽施工的圆形管道，当管顶覆土厚度较小、地面载荷的影响较大而管道强度不足时，可在180度混凝土管基上砌筑砖券或包封混凝土加固。

二、地基处理1、管道地基用符合设计要求，管道天然地基强度不能满足设计要求时应按设计要求加固。

2、槽底局部超挖或发生扰动时，处理应符合下列规定：2.1超挖深度超过150mm时，可用原土回填夯实，其压实度不应低于原地基土的密实度；2.2槽底地基土壤含水量较大，不适于压实时，应采取换填等有效措施。

三、管道沟槽回填要求1、沟槽内砖、石、木块等杂物清除干净；2、沟槽内不得有积水；3、保持排水系统正常运行，不得带水回填。

四、回填材料要求：采用土回填时，应符合下列规定：1槽底至管顶500mm范围内，土中不得含有物、冻土以及大于50mm的砖、石等硬块；在抹带接口处、防腐绝缘层或电缆周围，用采用细粒土回填；2冬期回填时管顶以上500mm范围以外可均匀掺入冻土，其数量不超过填土总体积的15%，且冻块尺寸不得超过100mm；3回填土的含水量，宜按土类和采用的压实工具控制在最佳含水率±2%范围内。

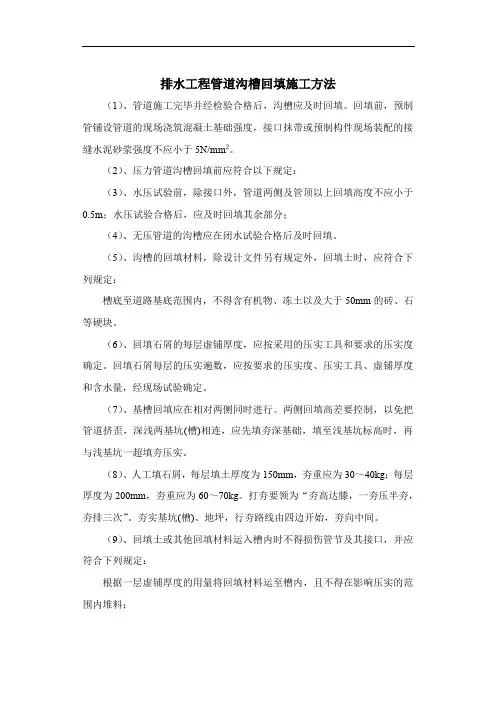

排水工程管道沟槽回填施工方法（1）、管道施工完毕并经检验合格后，沟槽应及时回填。

回填前，预制管铺设管道的现场浇筑混凝土基础强度，接口抹带或预制构件现场装配的接缝水泥砂浆强度不应小于5N/mm2。

（2）、压力管道沟槽回填前应符合以下规定：（3）、水压试验前，除接口外，管道两侧及管顶以上回填高度不应小于0.5m；水压试验合格后，应及时回填其余部分；（4）、无压管道的沟槽应在闭水试验合格后及时回填。

（5）、沟槽的回填材料，除设计文件另有规定外，回填土时，应符合下列规定：槽底至道路基底范围内，不得含有机物、冻土以及大于50mm的砖、石等硬块。

（6）、回填石屑的每层虚铺厚度，应按采用的压实工具和要求的压实度确定。

回填石屑每层的压实遍数，应按要求的压实度、压实工具、虚铺厚度和含水量，经现场试验确定。

（7）、基槽回填应在相对两侧同时进行。

两侧回填高差要控制，以免把管道挤歪，深浅两基坑(槽)相连，应先填夯深基础，填至浅基坑标高时，再与浅基坑一超填夯压实。

（8）、人工填石屑，每层填土厚度为150mm，夯重应为30～40kg；每层厚度为200mm，夯重应为60～70kg。

打夯要领为“夯高达膝，一夯压半夯，夯排三次”。

夯实基坑(槽)、地坪，行夯路线由四边开始，夯向中间。

（9）、回填土或其他回填材料运入槽内时不得损伤管节及其接口，并应符合下列规定：根据一层虚铺厚度的用量将回填材料运至槽内，且不得在影响压实的范围内堆料；管道两侧和管顶以上500mm范围内的回填材料，应以槽两侧对称运入槽内，不得直接扔在管道上；回填其他部位时，应均匀运入槽内，不得集中推入。

严格控制每层回填土厚度，禁止汽车直接卸土入槽。

（10）、沟槽回填土或其他材料的压实，应符合下列规定：回填压实应逐层进行，且不得损伤管道；管道两侧和管顶以上500m范围内，应采用轻夯压实，管道两侧压实面的高差不应超过300mm；采用压路机压实时，其行驶速度不得超过2km/h。

G2-3-1 沟槽回填（刚性管道）施工检验批质量验收记录表
GB 50268-2008
注：1主控项目、一般项目的检查结果，需用语言描述的项，应按GB50268-2008的要求详实描述。

2主控项目的计数检验项先填写“检验批主控项目计数检验记录表”（G1-1-1）；检验批一般项目计数检验数据较多时，可先填写“检验批一般项目计数检验记录表”（G1-1-2），然后将计数检验结果填写在本表相应的检查结果栏内。

将两表作为本表的附页。

3 回填土压实度无设计要求时，按GB 50268-2008中 4.6.3第4条规定填写。

4 表中重型击实标准的压实度和轻型击实标准的压实度，分别以相应的标准击实试验法求得的最大干密度为100%。

管道基础施工及沟槽回填要求(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--管道基础施工及沟槽回填要求一、设计施工要求1、基础形式：90°砂（土）弧2、开槽施工的圆形管道，使用土弧基础时，必须保证土弧与管节的紧密贴合，必要时可在弧形槽内填铺40-60mm厚中、粗砂。

3、开槽施工的圆形管道，当使用砂垫层基础时，其砂垫层的材料可选用中砂、粗砂、级配砂石、卵石或砾石，其最大粒径不应大于25mm。

4、开槽施工的圆形管道的沟槽回填土，应对管道两侧同时进行，管道两侧压实面得高差不应超过300mm5、一般情况下开槽施工的圆形管道的沟槽回填土，在管道两侧管顶以下，其压实度不应低于95%；在管顶以上高为500mm、宽为圆管外径范围内，其压实度可采用85%；其余部位的压实可采用如下方法：管顶以下95%，管顶至管顶500mm为85%（压实宽度为管道外径），管顶500mm以上及其他部位为85%-95%。

6、开槽施工的圆形管道，当管顶覆土厚度较小、地面载荷的影响较大而管道强度不足时，可在180度混凝土管基上砌筑砖券或包封混凝土加固。

二、地基处理1、管道地基用符合设计要求，管道天然地基强度不能满足设计要求时应按设计要求加固。

2、槽底局部超挖或发生扰动时，处理应符合下列规定：超挖深度超过150mm时，可用原土回填夯实，其压实度不应低于原地基土的密实度；槽底地基土壤含水量较大，不适于压实时，应采取换填等有效措施。

三、管道沟槽回填要求1、沟槽内砖、石、木块等杂物清除干净；2、沟槽内不得有积水；3、保持排水系统正常运行，不得带水回填。

四、回填材料要求：采用土回填时，应符合下列规定：1槽底至管顶500mm范围内，土中不得含有物、冻土以及大于50mm的砖、石等硬块；在抹带接口处、防腐绝缘层或电缆周围，用采用细粒土回填；2冬期回填时管顶以上500mm范围以外可均匀掺入冻土，其数量不超过填土总体积的15%，且冻块尺寸不得超过100mm；3回填土的含水量，宜按土类和采用的压实工具控制在最佳含水率±2%范围内。

沟槽开挖回填全部验收表目录1、沟槽开挖与地基处理检验批质量验收记录表2、沟槽撑板、钢板桩支撑检验批质量验收记录表3、刚性管道沟槽回填检验批质量验收记录表Ⅰ（通过快速路及主干路路基）4、刚性管道沟槽回填检验批质量验收记录表Ⅱ（通过次干路路基）5、刚性管道沟槽回填检验批质量验收记录表Ⅲ（通过支路路基）6、柔性管道沟槽回填检验批质量验收记录表以上6个表基本包含全部一、沟槽开挖技术要求1．深度：合理确定分层开挖的深度，如人工开挖每层的深度不宜超过2 m。

2．堆土：人工挖土堆土高度不宜超过l．5 m，距槽口边缘不宜小于各地方规范规定的距离。

采用吊车下管时，可在一侧堆土，另一侧为吊车行驶路线，不得堆土。

机械挖槽时，应在设计槽底高程以上保留一定余量（不小于200 mm），避免超挖，余量由人工清挖。

3．挖土机械：距高压线有一定的安全距离，距电缆l．0 m处，严禁机械开挖。

4．安全措施：在有行人、车辆通过的地方开挖，应设护栏及警示灯等安全标志。

5．保护土：当下步工序与本工序不连续施工时，槽底应预留保护土层不挖，待下步工序开工时再挖。

6．坡度：坡度板应选用有一定刚度且不易变形的材料制作，其设置应牢固，间距不宜大于15 m，距槽底的高度不宜大于3 m。

二、刚性管道沟槽回填的压实作业应符合下列规定:1.回填压实应逐层进行，且不得损伤管道;2.管道两侧和管顶以上500mm范围内胸腔夯实，应采用轻型压实机具，管道两侧压实面的高差不应超过300mm;3.管道基础为土弧基础时，应填实管道支撑角范围内腋角部位;压实时，管道两侧应对称进行，且不得使管道位移或损伤;4.同一沟槽中有双排或多排管道的基础底面位于同一高程时，管道之间的回填压实应与管道与槽壁之间的回填压实对称进行;5.同一沟槽中有双排或多排管道但基础底面的高程不同时，应先回填基础较低的沟槽;回填至较高基础底面高程后，再按上一款规定回填;6.分段回填压实时，相邻段的接茬应呈台阶形，且不得漏夯;7.采用轻型压实设备时，应夯夯相连;采用压路机时，碾压的重叠宽度不得小于200mm;8.采用压路机、振动压路机等压实机械压实时，其行驶速度不得超过2km/h;9.接口工作坑回填时底部凹坑应先回填压实至管底，然后与沟槽同步回填。

单位（子单位）工程质量竣工验收记录编号：工程名称 施工单位 项目经理类型 技术负责人 项目技术负责人验收记录工程造价开工日期 竣工日期 序号 项目 验收结论共 分部，经查 分部 分部1 2分部工程符合标准及设计要求质量控制 资料核查共 项，经审查符合要求 经核定符合规范规定项， 项安全和主要使共核查 项，符合要求 项，符合要求项， 用功能核查及抽查 3共抽查项， 项经返工处理符合要求结果观感质量 检验 共抽查 项，符合要求 项，4 5不符合要求项综合验收 结论建设单位设计单位 施工单位 监理单位（公章）参加 验收 单位（公章） （公章） （公章）项目负责人项目负责人 项目负责人 项目负责人年 月 日年 月 日 年 月 日 年月 日单位（子单位）工程质量控制资料核查表编号：工程名称 施工单位序 资料名称 份数 核查意见号○1管节、管件、管道设备及管配件等；○ 2防腐层材料、阴极保护设 材质质量 保证资料13 备及材料；○钢材、焊材、水泥、砂石、橡胶止水圈、混凝土、砖、 混凝土外加剂、钢制构件、混凝土预制构件○1管道接口连接质量检测（钢管焊接无损探伤检验、法兰或压兰螺2栓拧紧力矩检测、熔焊检验）；○内外防腐层（包括补口、补伤）3 4 防腐检测；○预水压试验；○混凝土强度、混凝土抗渗、混凝土抗 2 施工检测冻、砂浆强度、钢筋焊接；○ 5回填土压实度；○6柔性管道环向变形7检测；○不开槽施工土层加固、支护及施工变形等测量；○ 8管道设9 10备安装测试；○阴极保护安装测试；○桩基完整性检测、地基处理 检测○1管道水压试验；○给水管道冲洗消毒；○管道位置及高程；○浅 埋暗挖管道、盾构管片拼装变形测量；○5混凝土结构管道渗漏水调7阴2 34 结构安全和使 用功能性检测3 46 查；○管道及抽升泵站设备（或系统）调试、电气设备电试；○ 8极保护系统测试；○桩基动测、静载试验○1控制桩（副桩）、永久（临时）水准点测量复核；○2施工放样复施工测量3核；○竣工测量○1施工组织设计（施工方案）、专题施工方案及批复；○2焊接工艺评定及作业指导书；○图纸会审、施工技术交底；○ 4设计变更、技 3 施工技术 管理5 6术联系单；○质量事故（问题）处理；○ 6材料、设备进场验收；计5 7量仪器校核报告；○工程会议纪要；○施工日记8○1验收批、分项、分部（子分部） 、单位（子单位）工程质量验收验收记录2记录；○隐蔽验收记录○1接口组对拼装、焊接、拴接、熔接；○ 2地基基础、地层等加固处3 理；○桩基成桩；○支护结构施工；○沉井下沉；○混凝土浇筑；45 67 8施工记录 竣工图○7管道设备安装；○顶进（掘进、钻进、夯进）；○沉管沉放及桥8 9 10管吊装；○焊条烘陪、焊接热处理；○ 11防腐层补口补伤等结论： 结论：施工项目经理：总监理工程师：年月日年月日单位（子单位）工程观感质量核查表编号：工程名称 施工单位 序号 检查项目抽查质量情况好中差管道、管道附件位、 附属构筑物位置1 2 3管道设备 附属构筑物管道工程大口径管道（渠、廊）；管道内部、管廊内管道安装4 5地上管道 (桥管、架空管、虹吸管 )及承重结构6 7回填土 管道结构 8防水、防腐 管缝（变形缝）进、出洞口 工作坑（井） 管道线形9 顶管、盾 构、浅埋暗 挖、定向 钻、 10 11 12 13 14 15夯管附属构筑物 下部结构地面建筑水泵机电设备、管道安装及基础支架 16抽升泵站17 18防水、防腐 附属设施、工艺观感质量综合评定结论：结论：施工项目经理：总监理工程师：年月日年月日单位（子单位）工程结构安全和使用功能性检测记录表编号：工程名称施工单位序资料核查意见功能抽查结果安全和功能检查项目号1 压力管道水压试验（无压力管道严密性试验）记录给水管道冲洗消毒记录及报告234阀门安装及运行功能调试报告及抽查检验其他管道设备安装测试报告及功能检测5 6管道位置高程及管道变形测量及汇总阴极保护安装及系统调测报告及抽查检验防腐绝缘检测汇总及抽查检验78 钢管焊接无损检测报告汇总9 混凝土试块抗压强度试验汇总10 混凝土试块抗渗、抗冻试验汇总1112131415地基基础加固检测报告桥管桩基础动测或静载试验报告混凝土结构管道渗漏水调查记录抽升泵站的地面建筑其他结论：结论：施工项目经理：总监理工程师：年月日年月日分部（子分部）工程质量验收记录编号：工程名称施工单位分包单位分部工程名称技术部门负责人分包单位负责人质量部门负责人分包技术负责人序号分项工程名称验收批数施工单位检查评定验收意见123456789质量控制资料安全和功能检验（检测）报告观感质量验收分包单位项目经理年年年月月月日日日施工单位项目经理验收单位设计单位项目负责人监理单位建设单位总监理工程师年年月月日日项目负责人（专业技术负责人）分项工程质量验收记录编号：工程名称 施工单位 分包单位分项工程名称验收批数项目经理项目技术负责人 施工班组长分包单位负责人 施工单位检查 评定结果序号 验收批名称、部位监理（建设）单位验收结论1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20验收 结 论检查 结论施工项目 监理工程师：技术负责人：（建设项目专业技术负责人）年 月 日 年月 日沟槽开挖与地基处理工程检验批质量验收记录编号：工程名称分部工程名称 专业工长分项工程名称 项目经理施工单位验收批名称、部位 分包单位分包项目经理施工班组长 施工单位检查 评定记录监理（建设） 单位验收记录GB50268－2008《给水排水管道工程施工及验收规范》 的规定1 原状地基土不得扰动、受水浸泡或受冻； 主 控 项2 3地基承载力应满足设计要求；目地基处理时，压实度、厚度应满足设计要求；应测点，实测点。

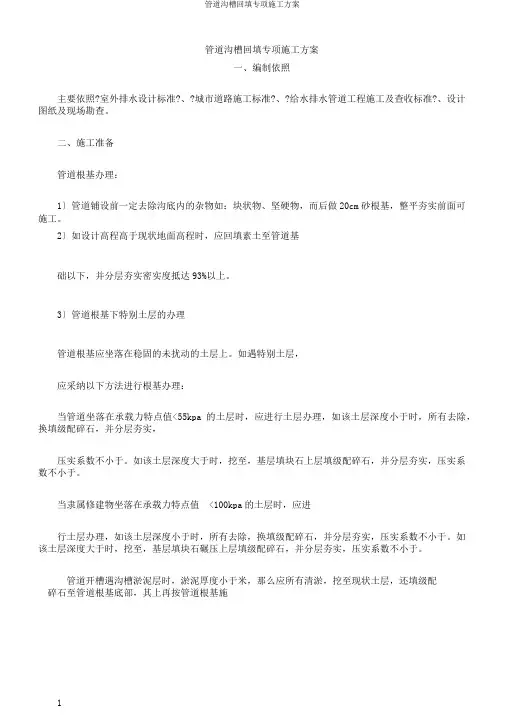

管道沟槽回填专项施工方案一、编制依照主要依照?室外排水设计标准?、?城市道路施工标准?、?给水排水管道工程施工及查收标准?、设计图纸及现场勘查。

二、施工准备管道根基办理：1〕管道铺设前一定去除沟底内的杂物如：块状物、坚硬物，而后做20cm砂根基，整平夯实前面可施工。

2〕如设计高程高于现状地面高程时，应回填素土至管道基础以下，并分层夯实密实度抵达93%以上。

3〕管道根基下特别土层的办理管道根基应坐落在稳固的未扰动的土层上。

如遇特别土层，应采纳以下方法进行根基办理：当管道坐落在承载力特点值<55kpa的土层时，应进行土层办理，如该土层深度小于时，所有去除，换填级配碎石，并分层夯实，压实系数不小于。

如该土层深度大于时，挖至，基层填块石上层填级配碎石，并分层夯实，压实系数不小于。

当隶属修建物坐落在承载力特点值<100kpa的土层时，应进行土层办理，如该土层深度小于时，所有去除，换填级配碎石，并分层夯实，压实系数不小于。

如该土层深度大于时，挖至，基层填块石碾压上层填级配碎石，并分层夯实，压实系数不小于。

管道开槽遇沟槽淤泥层时，淤泥厚度小于米，那么应所有清淤，挖至现状土层，还填级配碎石至管道根基底部，其上再按管道根基施作；当淤泥厚度大于时，应抛块石挤淤，而后还填碎石至管道根基底部，其上再实行管道根基。

〔3〕路基一定分层填筑碾压。

每层最大压实厚度不超出20cm，路床顶面层最小厚度不小于10cm，含水量应控制在压实最正确含水量±2%以内。

注：道路红线范围内管线沟槽回填由管线施工单位负责回填密实，要求回填至路床顶面以下40cm，回填土开蹬分层填筑,碾压密实，压实度不小于表的要求。

三、施工方法、管槽回填前，要保证沟槽内无积水、杂物等。

、管道回填管道根基、管侧及管顶以上700mm内的沟槽回填土，一定采纳人工分层回填并压实；特别是在管顶以上400mm范围内不得用重型夯实。

沟槽应分层对称回填、夯实，夯实中，应夯夯相连，不得漏夯。

管道基础施工及沟槽回填要求一、设计施工要求1、基础形式：90°砂（土）弧2、开槽施工的圆形管道，使用土弧基础时，必须保证土弧与管节的紧密贴合，必要时可在弧形槽内填铺40-60mm厚中、粗砂。

3、开槽施工的圆形管道，当使用砂垫层基础时，其砂垫层的材料可选用中砂、粗砂、级配砂石、卵石或砾石，其最大粒径不应大于25mm。

4、开槽施工的圆形管道的沟槽回填土，应对管道两侧同时进行，管道两侧压实面得高差不应超过300mm5、一般情况下开槽施工的圆形管道的沟槽回填土，在管道两侧管顶以下，其压实度不应低于95%；在管顶以上高为500mm、宽为圆管外径范围内，其压实度可采用85%；其余部位的压实可采用如下方法：管顶以下95%，管顶至管顶500mm为85%（压实宽度为管道外径），管顶500mm以上及其他部位为85%-95%。

6、开槽施工的圆形管道，当管顶覆土厚度较小、地面载荷的影响较大而管道强度不足时，可在180度混凝土管基上砌筑砖券或包封混凝土加固。

二、地基处理1、管道地基用符合设计要求，管道天然地基强度不能满足设计要求时应按设计要求加固。

2、槽底局部超挖或发生扰动时，处理应符合下列规定：2.1超挖深度超过150mm时，可用原土回填夯实，其压实度不应低于原地基土的密实度；2.2槽底地基土壤含水量较大，不适于压实时，应采取换填等有效措施。

三、管道沟槽回填要求1、沟槽内砖、石、木块等杂物清除干净；2、沟槽内不得有积水；3、保持排水系统正常运行，不得带水回填。

四、回填材料要求：采用土回填时，应符合下列规定：1槽底至管顶500mm范围内，土中不得含有物、冻土以及大于50mm的砖、石等硬块；在抹带接口处、防腐绝缘层或电缆周围，用采用细粒土回填；2冬期回填时管顶以上500mm范围以外可均匀掺入冻土，其数量不超过填土总体积的15%，且冻块尺寸不得超过100mm；3回填土的含水量，宜按土类和采用的压实工具控制在最佳含水率±2%范围内。

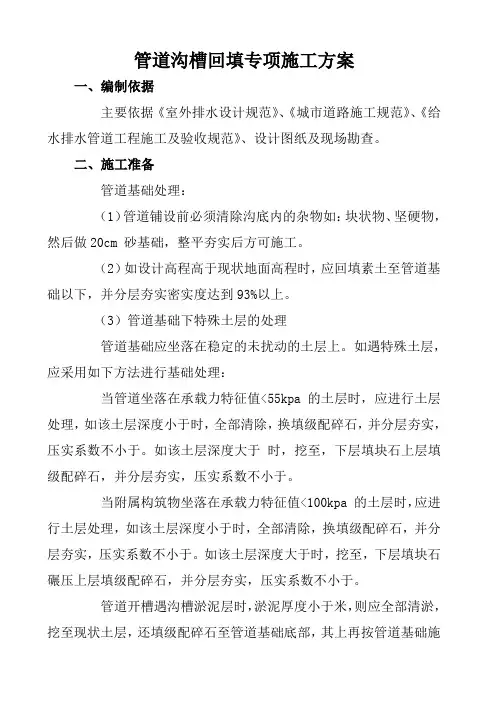

管道沟槽回填专项施工方案一、编制依据主要依据《室外排水设计规范》、《城市道路施工规范》、《给水排水管道工程施工及验收规范》、设计图纸及现场勘查。
