地层实测剖面

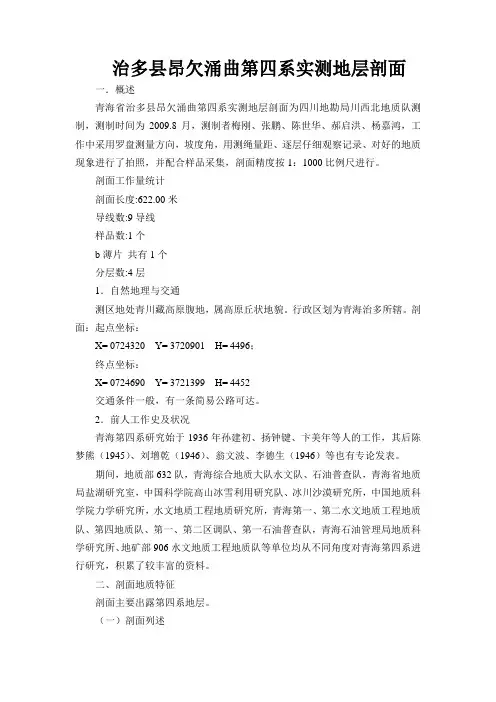

治多县昂欠涌曲第四系实测地层剖面一．概述青海省治多县昂欠涌曲第四系实测地层剖面为四川地勘局川西北地质队测制，测制时间为2009.8月，测制者梅刚、张鹏、陈世华、郝启洪、杨嘉鸿，工作中采用罗盘测量方向，坡度角，用测绳量距、逐层仔细观察记录、对好的地质现象进行了拍照，并配合样品采集，剖面精度按1：1000比例尺进行。

剖面工作量统计剖面长度:622.00米导线数:9导线样品数:1个b薄片共有1个分层数:4层1．自然地理与交通测区地处青川藏高原腹地，属高原丘状地貌。

行政区划为青海治多所辖。

剖面：起点坐标：X=0724320 Y=3720901 H=4496；终点坐标：X=0724690 Y=3721399 H=4452交通条件一般，有一条简易公路可达。

2．前人工作史及状况青海第四系研究始于1936年孙建初、扬钟键、卞美年等人的工作，其后陈梦熊（1945）、刘增乾（1946）、翁文波、李德生（1946）等也有专论发表。

期间，地质部632队，青海综合地质大队水文队、石油普查队，青海省地质局盐湖研究室，中国科学院高山冰雪利用研究队、冰川沙漠研究所，中国地质科学院力学研究所，水文地质工程地质研究所，青海第一、第二水文地质工程地质队、第四地质队、第一、第二区调队、第一石油普查队，青海石油管理局地质科学研究所、地矿部906水文地质工程地质队等单位均从不同角度对青海第四系进行研究，积累了较丰富的资料。

二、剖面地质特征剖面主要出露第四系地层。

（一）剖面列述Ⅰ级阶地，更新统（QpⅠal），高出现代河水面约3m。

3．为河漫滩堆积物，河床为砾石层，砾石主要成分为灰岩，约占90%，砾石磨圆度较好，呈椭圆-次圆状，偶见砂岩及安山岩转石。

------不整合-----Ⅱ级阶地，更新统（QpⅡal），高出现代河水面约4m.2.大部分为残坡积物及河流冲击物掩盖。

据转石推测其下腹岩石岩性为灰岩，转石磨圆度较好，呈椭圆-次圆，偶见有灰绿色安山岩转石------不整合-----Ⅲ级阶地，更新统（QpⅢal），高出现代河水面5-6m1、为大量灌木丛及草皮掩盖，据转石推测岩性为灰色灰岩，转石棱角分明，呈棱角-次棱角状。

地层剖面实测方法
1.钻探法：通过钻机和钻具将地下岩石层逐层钻探，获取各层地层的样本。

常用的钻探方法有手工钻探、机械钻探和坑外钻探等。

通过钻孔的岩芯样本，可以分析岩性、颗粒组成、化学成分、物性等地层特征。

2.地震勘探法：地震勘探是利用地震波在地下介质中传播的特性，通过地震仪器记录和处理地震波数据，进而得到地下结构的一种方法。

地震勘探方法包括地震剖面法、反射法和折射法等。

地震勘探法可以较为准确地测量地层的厚度、倾角、速度、分界面等信息。

3.重力测量法：利用地球引力场的差异，通过测量地层产生的重力场变化来反演地下地层结构。

重力测量法适用于测量重力异常、推断岩石密度和划分地层界面等工作。

在倾斜地层中，重力测量法可以确定地层的倾角和厚度。

4.磁力测量法：通过测量地球磁场在地面上的分布，分析磁场异常来推断地下地层的情况。

磁力测量法适用于区域性、中等规模的地层磁异常勘探，可探测磁性物质的分布和地层变化。

5.电法测量法：通过在地下介质中施加电场或测量自然地电场，通过测量电场的变化来推断地下地层的情况。

电法测量法可以判断岩石的电阻率和电导率等特性，从而识别不同地层的分界面。

除了上述几种常用的地层剖面实测方法，还有地形地貌法、地球物理勘测法等。

这些方法可以单独应用，也可以结合使用。

在实际勘探中，根据具体的地质条件和勘探目标，选择合适的方法和技术组合，进行地层剖面实测。

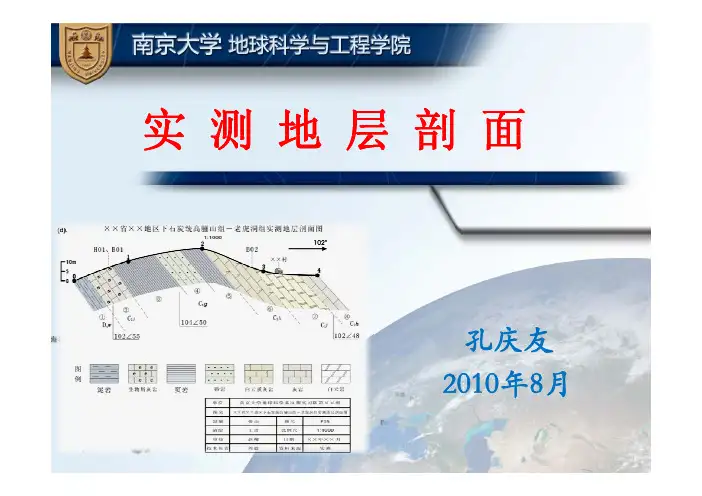

实 测 地 层 剖 面孔庆友 2010年8月主要内容一、概述 、概述 二、实测剖面的主要目的 三 实测剖面位置的选择 三、实测剖面位置的选择 四、实测剖面的方法与要求 五、实测剖面资料的室内整理一、概述实测地层剖面是指在选择好的剖面线上对地层进行划 分、测量与研究。

它是研究地层与沉积岩最常用 最基本的 种方法 它是研究地层与沉积岩最常用、最基本的一种方法。

是确定区测填图单位（一般为岩石地层单位）的主要 依据。

是区测工作必不可少的、非常重要的 个组成部分。

是区测工作必不可少的、非常重要的一个组成部分。

一般应在区测填图之前完成。

只有通过实测地层剖面， 全体填图人员对测区地层特点和划分标志有了较全面深入 的了解，掌握了填图单位的基本特征和划分标准之后，才 能顺利地进行区测填图。

实测地层剖面的主要工作包括： 1. 野外工作① 选择剖面位置； ② 划分地层； ③ 测量、观察、描述 地层、采集样品。

2.室内工作 室内 作①计算野外测量数据 ①计算野外测量数据； ②绘制实测地层剖面图和柱状 图； ③编写实测地层剖面说明书； ④鉴定岩矿与化石标本； ⑤测定岩石化学成分和微量元 素成分。

1:5万区测要求提交（存档）的 实测地层剖面资料：① 实测地层剖面野外记录本； ② 丈量表； ③ 地层厚度计算表（该表也可与丈量表合并）； ④ 实测地层剖面图； ⑤ 实测地层剖面柱状图； ⑥ 剖面说明书； ⑦ 岩矿鉴定报告； ⑧ 化石鉴定报告； 化 鉴定报告 ⑨ 化学成分和微量元素成分测试报告。

实测剖面的数量与比例尺据《1:5万区域地质调查总则》规定，测区内的 据《 域地质调查总则》规定 测 内的 所有不同地层至少要有1—2条实测剖面。

比 例 尺 一 般 不 小 于 1:5 千 ， 通 常 为 1:100— 1:5000。

5000 比例尺的选择以能充分反映测区内最小岩石地 层单位为原则 例如 测区内最小岩石地层单 层单位为原则。

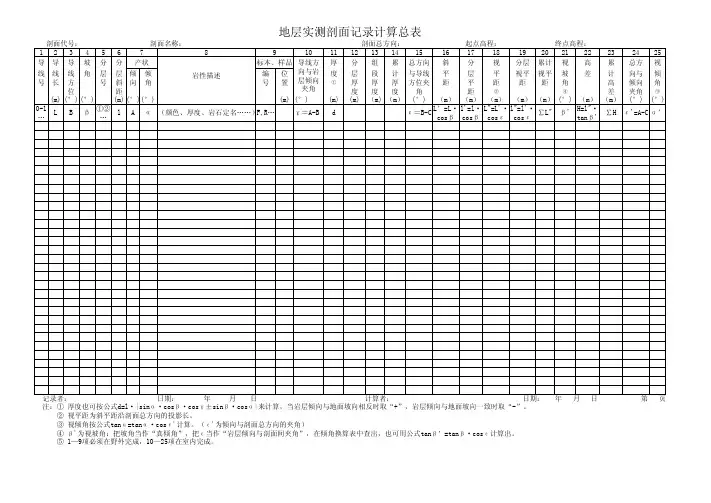

123456810111213141516171819202122232425导导导坡分分厚分组累总方向斜分视分层累计视高累总方视线线线角层层倾倾编位度层段计与导线平层平视平视平坡差计向与倾号长方号斜向角号置①厚厚厚方位夹距平距距距角高倾向角位距度度度角距②④差夹角③(m)(°)(°)(m)(°)(°)(m)(°)(m)(m)（m)（m）(°)（m）（m）（m）（m）（m）(°)（m）（m）(°)(°)0-1①②L’=L·l'=l·L"=L'·l"=l'·H=l"·……cosβcosβcosεcosεtanβ'地层实测剖面记录计算总表剖面代号： 剖面名称： 剖面总方向： 起点高程： 终点高程：岩性描述导线方向与岩层倾向夹角79L B βl γ＝A-B d 产状标本、样品A α（颜色、厚度、岩石定名……）F,R…ε'=A-C α’ε＝B-C ∑H β'∑L" ④ β'为视坡角：把坡角当作“真倾角”，把ε当作“岩层倾向与剖面间夹角”，在倾角换算表中查出，也可用公式tan β’=tan β·cos ε计算出。

⑤ 1—9项必须在野外完成，10—25项在室内完成。

记录者： 日期： 年 月 日 计算者： 日期： 年 月 日 第 页 注：① 厚度也可按公式d=l·|sin α·cos β·cos γ±sin β·cos α|来计算，当岩层倾向与地面坡向相反时取“+”，岩层倾向与地面坡向一致时取“-”。

② 视平距为斜平距沿剖面总方向的投影长。

③ 视倾角按公式tan α=tan α·cos ε'计算。

（ε'为倾向与剖面总方向的夹角）。

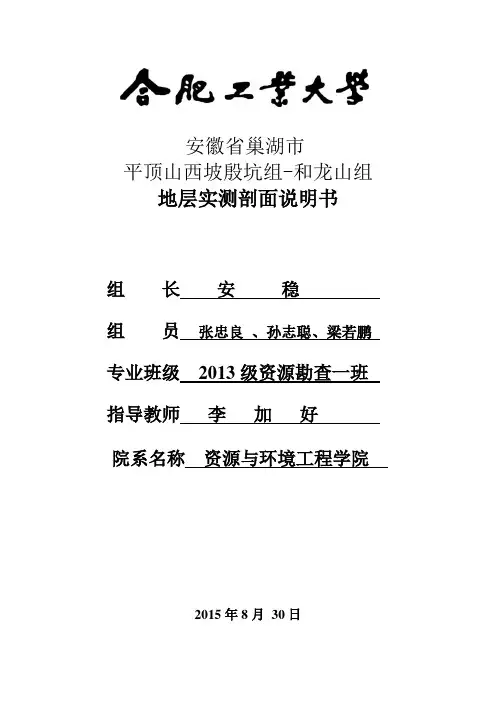

安徽省巢湖市平顶山西坡殷坑组-和龙山组地层实测剖面说明书合肥工业大学资源与环境工程学院院系名称 资源与环境工程学院2015年8月 30日组 长 安 稳组 员 张忠良 、孙志聪、梁若鹏专业班级 2013级资源勘查一班 指导教师 李 加 好一、概述1.剖面名称：平顶山西坡殷坑组-和龙山组地层实测剖面2.剖面位置：安徽省巢湖市平顶山西坡3.剖面方向：南东向143度长度：104.57米4.剖面比例尺：1:5005.测制日期：外业日期：7月12号内业日期：7月12号、13号6.测制人员与分工：前测手：张忠良后测手：梁若鹏分层与描述：安稳记录员：孙志聪绘图员：全体7.完成工作量：综合成果图4张、记录本1份、表格4页8.地质概况及露头情况：实测地区地层由大隆组顶部地层，殷坑组大部分地层以及和龙山组的底部地层组成，实测地层的厚度共93.61m，产状多为南东向，露头丰富，出露良好。

9.报告编写人：全体二．剖面描述1.剖面各分层描述：实测剖面地层分层：1层：大隆组与殷坑组分界层，岩性为灰黑色薄层硅质岩。

产状：128°∠83°2层:土黄色中厚层钙质泥岩。

厚度只有0.17m。

产状:125°∠81°3层:黄绿色薄层似瘤状灰岩。

厚1.05m。

产状：129°∠79°。

4层：土黄色中厚层钙质泥岩，厚层15厘米。

产状：134°∠78°5层：黄绿色薄层泥岩，夹3厘米厚灰岩灰岩。

产状：123°∠87°6层：黄绿色薄层泥岩，约2.42米。

产状：126°∠85°7层：岩性为灰白色薄层似瘤状灰岩，约30厘米。

产状：131°∠77°8层：岩性为黄绿色薄层泥岩，约2m。

产状：141°∠88°9层：岩性为土黄色薄层泥岩。

厚度可达10.3m。

产状：124°∠53°10层：灰白色中层灰岩,,厚度有16厘米。

实测地层剖面为了对测区的地层情况有准确的了解，选择出露较好的典型地层剖面进行实际测量。

（一）小组成员共同承担的任务1.确定剖面起、止点, 将其准确标定在地形图上并标上地质点号剖面起、止点按地质填图地质点号统一编号，并在剖面线上用油漆做上醒目的标记。

确定剖面起、止点通常采用三点交汇法并根据地形、地物加以校正。

目前多采用卫星定位系统——GPS进行定位。

确定剖面起、止点的原则：剖面起点要放在所测地层的下伏层位中，终点要放在所测地层的上覆层位中。

例如：所要实测的地层是石炭系（C），起点要放在泥盆系（D）的顶部，终点要放在二叠系（P）的底部。

如下图：2.划分地层，将分层界线和分层号标在剖面线上地层划分的主要依据是地层的岩性特征，岩层剖面上岩石的颜色、结构、构造、成分或岩石组合规律等等方面的差异都可以作为分层标志。

实测剖面所划分出的层，可以是单一岩性层，也可以是有规律组合在一起的复合岩性层。

所划分出的每一层与上、下相邻层的宏观岩性特征应有较明显的差异，易于识别。

复合岩性层的的组合规律主要有①夹层型（以一种岩性为主夹有其它岩性）；②互层型（由两种岩性交互产出）；③韵律型（三种或三种以上岩性顺序排列、重复出现）。

地层划分的精度地层划分的精度(即：分层厚度)与所选定的比例尺有关，两者的关系如下：实测剖面分层精度与比例尺的关系注: 最小分层厚度等于实测地层剖面图或柱状图上1mm所代表的地层厚度，最大分层厚度等于实测地层剖面图或柱状图上1cm 所代表的地层厚度。

分层厚度的下限通常为自然岩层厚度。

地层划分时应重视的问题地层划分时应重视有意义的特殊岩层，例如底砾岩层、古土壤层、含矿层、化石富集层、岩性独特的标志层等等，对于这些岩层，即使厚度不大也应单独分层，在剖面图和柱状图上予以夸大表示（可夸大到1mm）。

3.寻找化石应逐层依次寻找化石，将找到的化石顺序编号，并在化石发现地点用油漆做上标记。

·根据小组成员的多少可作如下分工（见下表）：实测地层剖面人员分工1. 前、后测手的任务①在已经确定的剖面线上，选择导线点，并做上标记（标注导线点号）。

实测剖面教程实测剖面是地质调查中常用的方法之一，通过对地质剖面的测量和分析，可以了解地质结构、岩石类型、地层厚度等相关信息。

本文将为您介绍实测剖面的基本步骤和操作技巧。

一、剖面勘测前的准备工作在进行剖面勘测之前，需要进行一些准备工作。

首先，确定勘测的目的和区域范围，明确所要观测的剖面线并标出起点和终点。

其次，了解相关地质背景和前期勘测的成果，以便在实测过程中有针对性地寻找关键点进行观测。

最后，选择合适的时间和天气条件进行勘测，尽量避免雨雪天气和大风天气，以保证测量数据的准确性。

二、实测剖面的步骤1. 制定测量方案和测量仪器的选择在实测剖面之前，需要根据地质任务和实际情况制定测量方案。

根据勘测的要求和剖面长度，选择合适的测量仪器和测量方法。

一般常用的测量仪器有测距仪、经纬仪、水平仪等。

确保测量仪器的准确性和正常运行，以提高剖面测量的精度。

2. 测量基准点和控制点在剖面起点和终点附近，选择合适的基准点进行标定和测量。

基准点的选择应尽量保证稳定性和易于标定，比如建筑物的固定部位或者地理特征明显的点。

同时，在剖面线上适当设置控制点，以便进行横断面的测量和定位。

3. 进行剖面测量在剖面线上，根据预先规划的测量间距，开始进行剖面测量。

首先，按照测量方案选择合适的测量仪器，进行测量仪器的校准和准备工作。

其次，根据实际情况，选择固定点进行测量，通常选择地面上的突出点、石头、建筑物等作为固定点。

对测量仪器的各项参数进行调整和记录，保持测量仪器的稳定性和准确性。

然后，在固定点之间进行测量，采集各个点的坐标和高程数据，并及时记录。

最后，根据测量数据绘制剖面图或者进行数字化处理，得到准确的剖面信息。

4. 数据处理和分析完成剖面测量后，需要对测量所得的数据进行处理和分析。

首先，对测量数据进行检查和校正，确保数据的准确性和可靠性。

其次，根据测量数据绘制剖面图，标注重要的地质构造和地层信息，以直观地反映地下地质结构。

最后，对剖面数据进行分析和解释，结合已有的地质知识和地质背景，推断地下地质特征和面貌。
