最新钢结构零部件加工工程检验批质量验收记录

钢结构工程检验批质量验收记录表全套钢结构焊接工程检验批质量验收记录工程名称：XXX环境集烟系统综合处理项目总包单：XXX分包单：XXX检验部位：45万方钢结构平台监理：项目经理施工单位检查记录：1.焊材与母材必须相互匹配，并按要求烘焙存放。

按照施工质量验收规范规定，焊条、焊丝、焊剂、电渣焊熔嘴等焊材与母材的匹配应符合行业标准81规定。

同时，焊接材料应按产品说明书及焊接工艺文件的规定进行烘焙和存放。

2.焊工必须考试合格并取得合格证书。

持证焊工必须在其考试合格项目及其认可范围内施焊。

3.施工单位对首次采用的钢材、焊接材料、焊接方法，焊后热处理等应进行焊接工艺评定，并应根据评定报告确定焊接工艺。

4.设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷检验。

不能对缺陷作出判断时，采用射线探伤。

5.T型、十字、角接接头要求熔透的对接和角对接组合焊缝设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘连接焊缝应为≥t/40~4mm4.6.焊缝表面不得有裂纹、焊瘤等缺陷。

一、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。

且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。

焊缝表面无裂纹、气孔、夹渣、焊瘤等缺陷。

焊工有焊工证，符合设计以及规范要求。

7.对于需要进行焊前预热或焊后热处理的焊缝，其预热或后热温度应符合国家现行标准的规定或通过工艺试验确定。

预热区在焊道两侧，每侧宽度均应大于焊件厚度的1.5倍，且不小于100mm。

后热处理应在焊后立即进行，保温时间应根据板厚按每25mm板厚1h确定。

8.焊缝凹形的角焊缝，焊缝金属与母材间应平缓过渡。

加工成凹形的角焊缝，不得在其表面留下切痕。

9.焊缝感观应达到：外形均匀成型好，焊道与焊道、焊道与基础金属间过渡平滑，焊渣和飞溅物基本清除干净。

10.二、三级焊缝外观质量标准应符合规范规定。

三级对接焊缝应按二级焊缝标准进行外观质量检验。

以上记录符合执行企业标准名称及编号《钢结构工程施工质量验收规范》GB-2001的要求。

钢结构工程检验批质量验收记录表旁站监理方案本文介绍了钢结构零部件加工工程的检验批质量验收记录表，以及钢构件组装工程检验批质量验收记录表。

其中，钢结构天桥和吊车梁（桁架）是本文中需要进行验收的两个部位。

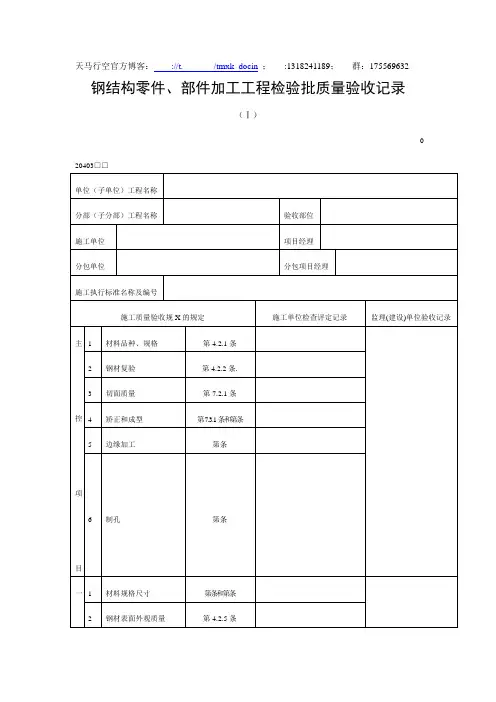

钢结构零部件加工工程检验批质量验收记录表中，需要检验的内容包括材料品种、规格、钢材复验、切面质量、矫正和成型、边缘加工和制孔等方面。

具体的验收标准和规定在表格中有详细说明。

钢构件组装工程检验批质量验收记录表中，需要检验的内容包括焊接H型钢接缝、焊接H型钢精度、焊接组装精度、顶紧接触面、轴线交点错位、焊缝坡口精度、铣平面保护和外形尺寸等方面。

同样，具体的验收标准和规定在表格中有详细说明。

在进行验收时，需要由专业工长（施工员）进行检查评定，并由施工单位进行检查评定记录。

如果符合验收标准和规定，则为合格，否则为不合格。

最后，本文提供了监理（建设）单位验收结论的空白表格，需要由专业监理工程师进行填写，并由建设单位项目专业技术负责人进行签字确认。

总之，本文提供了一份完整的钢结构零部件加工工程和钢构件组装工程的验收记录表格，有助于确保工程质量的合格性。

项目经理XXX加强分包项目经理施工执行标准名称及编号为《钢结构工程施工质量验收规范》（GB-2001）。

其中，多层板叠螺栓孔第9.2.1条规定施工单位检查评定记录监理（建设）单位验收记录通过率应达标。

经检查，主控项目符合要求，一般项目抽样检查均符合设计及规范要求。

针对涂料性能第4.9.1条，涂装基层验收、涂层厚度、涂料质量、表面质量、附着力测试、标志等方面的验收，施工单位检查评定记录应符合设计标准要求。

经检验，涂层符合要求，无结皮、结块、误涂、漏涂，标志清晰。

施工班组长表示主控项目检验合格，一般项目抽样检验符合设计及规范要求。

针对钢结构防火涂料涂装工程的验收，施工单位检查评定记录应符合《钢结构工程施工质量验收规范》（GB-2001）的规定。

涂层表面质量的验收应符合第14.3.6条。

钢结构工程有关安全及功能的检验和见证检测项目钢结构分部（子分部）工程有关安全及功能的检验和见证检测项目按下表规定进行。

钢结构分部（子分部）工程有关安全及功能的检验和见证检测项目项次项目抽检数量及检验方法合格质量标准备注见证取样送样试验项目符合设计要求和见规范第 4.2.2、4.3.2、（1）钢材及焊接材料复4.4.2、4.4.3、6.3.1、12.3.3 国家现行有关产验条规定品标准的规定1 （2）高强度螺栓预拉力、扭矩系数复验（3）摩擦面抗滑移系数复验（4）网架节点承载力试验焊缝质量：一、二级焊缝按焊缝处规范第 5.2.4 、（1）内部缺陷数随机抽检3%，且不应5.2.6、5.2.8、5.2.92(2) 外观缺陷(3) 焊缝尺寸少于 3 处；检验采用超声波或射线探伤及本规条规定范第 5.2.6、5.2.8、5.2.9条方法。

高强度螺栓施工质量按节点数随机抽验3%，规范第 6.3.2 、3（1）终拧扭矩（2）梅花头检查且不应少于 3 个节点，检验按本规范第 6.3.2、6.3.3、6.3.8 条的规定（3）网架螺栓球节点6.3.6、6.3.8 条方法执行柱脚及网架支座按柱脚及网架支座数随符合设计要求和4（1）锚栓紧固（2）垫板、垫块机抽检10%，且不应少于3 个；采用观察和尺规范的规定（3）二次灌浆量等方法进行检验主要构件变形除网架结构外，其他按规范第10.3.3 、（1）钢屋（托）架、桁架构件数随机抽检3%，且11.3.2 、11.3.4 、5钢梁、吊车梁等垂直度和侧向弯曲不应少于 3 个；检验方法按本规范第10.3.3、12.3.4 条的规范（2）钢柱垂直度11.3.2 、11.3.4 、12.3.4（3）网架结构挠度条执行主体结构尺寸见规范第10.3.4、11.3.5 规范第10.3.4 、注：以上所指规范皆为GB50205——2001 《钢结构工程施工质量验收规范》1钢结构工程有关观感质量检查项目钢结构部分（子分部）工程观感质量检查项目按以下表规定进行钢结构分部（子分部）工程观感质量检查项目项次项目抽检数量合格质量标准备注1 普通涂层表面随机抽查 3 个轴线结构构件规范第14.2.3 条的要求2 防火涂层表面随机抽查3 个轴线结构构件随机抽查个轴3规范第14.3.4、14.3.5、14.3.6 条的要求3 压型金属板表面规范第13.3.4 条的要求线间压型金属板表面4 钢平台、钢梯、钢栏杆随机抽查10% 连接牢固，无明显外观缺陷注：以上所指规范皆为GB50205——2001 《钢结构工程施工质量验收规范》钢结构分项工程检验批验收质量验收记录表钢结构（钢构件焊接）分项工程检验批质量验收应按下表进行记录。

钢结构施工检验批质量验收记录(最新版).txt钢结构施工检验批质量验收记录(最新版)项目概况项目名称: [项目名称]建设单位: [建设单位]总承包单位: [总承包单位]检验单位: [检验单位]施工单位: [施工单位]监理单位: [监理单位]施工周期: [施工周期]检验批概况检验批编号: [检验批编号]检验批名称: [检验批名称]检测部位: [检测部位]样品数量: [样品数量]验收记录验收日期: [验收日期]检测结果:- [检测项目1]: [合格/不合格]- [检测项目2]: [合格/不合格]- [检测项目3]: [合格/不合格]- ...不合格情况及处理措施:在本次验收中，发现以下不合格情况：1. [不合格情况描述1]处理措施: [处理措施1]2. [不合格情况描述2]处理措施: [处理措施2]请施工单位在规定时间内整改并重新进行验收。

验收结论:本次验收结果为[合格/不合格]。

备注:- 备注1: [备注内容1]- 备注2: [备注内容2]以上为钢结构施工检验批质量验收记录，经签字确认后生效。

签字：建设单位：________________ 日期：________________总承包单位：______________ 日期：________________监理单位：_________________ 日期：________________检验单位：_________________ 日期：________________施工单位：_________________ 日期：________________。

说 明
（Ⅰ）020303一般项目：
12 检查数量：全数检查。

检验方法：用套模或游标卡尺检查。

13 检查数量：按加工面数抽杳10%，且不应少于3件。

检验方法：观察检查和实测检查。

14 检查数量：按零部件数抽查10%，且不应少于3个。

检验方法：用卡尺、直尺、角度尺检查。

注：L为加工面边长或加工边长度。

15 检查数量：按加工面数抽查10%，且不应少于3件。

检验方法：实测检查。

16 检查数量：按加工面数抽查10%，且不应少于3件。

检查方法：用钢尺、塞尺检查。

17 检查数量：按钢构件数量抽查10%，且不少于3件。

检验方法：用钢尺检查。

注：①在节点中连接板与一根杆件相连的所有螺检孔为一组。

②对接接头在拼接板一侧的螺检孔为一组。

③在两相邻节点或接头间的螺检孔为一组，但不包括上述两款所规定的螺检孔。

④受弯构件翼缘上的连接螺检孔，每米长度范围内的螺检孔为一组。

18 检查数量：全数检查。

检查方法：观察检查。

19 检查数量：按规定抽查10%，且不应少于3个。

检验方法：用卡尺、直尺、角度尺检查。

注：d为轴（外圆）直径或孔径。

GB50205- 2001010903□□ (Ⅰ )(主控 )020403□□单位工程名称 施工单位名称分部及部位项目经理施工工艺标准名称及编号施工质量验收规范的规定施工单位检查记录钢材，钢铸件的品种，规格，性能等应符合现行国家产品标准和 1设计要求，进口钢材还应符合合同规定的标准要求应进行抽样复验的钢材 (见表后 )其复验结果应符合现行国家产品 2标准和设计要求3钢材切割面或剪切面应无裂纹，夹渣，分层和大于 1mm 的缺棱碳素结构钢在环境温度低于- 16℃、低合金结构钢在环境温度低于- 12℃时，不应进行冷矫正和冷弯曲。

碳素结构钢和低合金结构钢在加热矫正时，加热温度不应超过900℃。

低合金结构钢在 4加热矫正后应自然冷却。

当零件采用热加工成型时，加热温度控制在 900~1000℃；碳素结构钢和低合金结构钢在温度分别下降 主 到 700℃和 800℃之前，应结束加工；低合金钢应自然冷却控气割或机械剪切的零件需要边缘加工时，其刨削量不应小于项52. 0mm目A 、B 级螺柱孔 (Ⅰ类孔 )应具有 H12 的精度，孔壁表面粗糙度 R a不应大于 12.5μm,其孔径的允许偏差应符合规定螺栓公称直径 螺栓公称直径螺栓孔直径螺栓孔直径允许偏差 (mm) 允许偏差 (mm) 10~18 0. 00，- 0. 21 +0. 18，0. 0018~300. 00，- 0. 21+0. 21，0. 00 630~500. 00，- 0. 25+0. 25，0. 00 C 级螺柱孔 (Ⅱ类孔 )，孔壁表面粗糙度 R a 不应大于25μ m ，允许偏差应符合规定项目 允许偏差 (mm) 直径 +1. 0,0. 0圆度2. 0垂直度0. 03t ，且不应大于 2. 0施工监理单 施工班组长：(建设 )位专业监理工程师：单位检 专业施工员：查 项目专业质检员：验收 (建设单位项目专业技术负责人) 结结论果年 月 日 年 月日010903( Ⅰ )( 主控 )020403主控项目：1.检查数量：全数检查。

钢结构(零件及部件加工)分项工程检验批质量验收记录（GB50205-2001）表J.0.5 编号：010905/020405□□□010905/020405□□□说明主控项目4.2.1 钢材、钢铸件地品种、规格、性能等应符合现行国家产品标准和设计要求.进口钢材产品地质量应符合设计和合同规定标准地要求.检查数量：全数检查.检验方法：检查质量合格证明文件、中文标志及检验报告等.4.2.2对属于下列情况之一地钢材，应进行抽样复验，其复验结果应符合现行国家产品标准和设计要求.1、国外进口钢材；2、钢材混批；3、板厚等于或大于40mm，且设计有Z向性能要求地厚板；4、建筑结构安全等级为一级，大跨度钢结构中主要受力构件所采用地钢材；5、设计有复验要求地钢材；6、对质量有疑义地钢材.检查数量：全数检查.检验方法：检查复验报告.7.2.1钢材切割面或剪切面应无裂纹、夹渣、分层和大于1mm地缺棱.检查数量：全数检查.检验方法：观察或用放大镜及百分尺检查，有疑义时作渗透、磁粉或超声波探伤检查.7.3.1碳素结构钢在环境温度低于-16℃、低合金结构钢在环境温度低于-12℃时，不应进行冷矫正和冷弯曲.碳素结构钢和低合金结构钢在加热矫正时，加热温度不应超过900℃.低合金结构钢在加热矫正后应自然冷却.检查数量：全数检查.检验方法：检查制作工艺报告和施工记录.7.3.2当零件采用热加工成型时，加热温度应控制在900~1000℃；碳素结构钢和低合金结构钢在温度分别下降到700℃和800℃之前，应结束加工；低合金结构钢应自然冷却.检查数量：全数检查.检验方法：检查制作工艺报告和施工记录.7.4.1气割或机械剪切地零件，需要进行边缘加工时，其刨削量不应小于2.0mm.检查数量：全数检查.检验方法：检查工艺报告和施工记录.7.5.1螺栓球成型后，不应有裂纹、褶皱、过烧.检查数量：每种规格抽查10%，且不应少于5个.检验方法：10倍放大镜观察检查或表面探伤.7.5.2钢板压成半圆球后，表面不应有裂纹、褶皱；焊接球其对接坡口应采用机械加工，对接焊缝表面应打磨平整.检查数量：每种规格抽查10%，且不应少于5个.检验方法：10倍放大镜观察检查或表面探伤.7.6.1 A、B级螺栓孔（Ⅰ类孔）应具有H12地精度，孔壁表面粗糙度R a不应大于12.5μm.其孔径地允许偏差应符合表7.6.1-1地规定.C级螺栓孔（Ⅱ类孔），孔壁表面精糙度R a不应大于25μm，其允许偏差应符合表7.6.1-2地规定.检查数量：按钢构件数量检查10%，且不应少于3件.检验方法：用游标卡尺或孔径量规检查.A、B级螺栓孔径地允许偏差（mm）表7.6.1-14.2.3钢板厚度及允许偏差应符合其产品标准地要求.检查数量：每一品种、规格地钢板抽查5处.检验方法：用游标卡尺量测.4.2.4型钢地规格尺寸及允许偏差符合其产品标准地要求.检查数量：每一品种、规格地型钢抽查5处.检验方法：用钢尺和游标卡尺量测.010905/020405□□□接上表4.2.5 钢材地表面外观质量除应符合国家现行有关标准地规定外，尚应符合下列规定：1、当钢材地表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负允许偏差值地1/2；2、钢材表面地锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923规定地C级及C级以上；3、钢材端边或断口处不应有分层、夹渣等缺陷.检查数量：全数检查.检验方法：观察检查.7.2.2气割地允许偏差应符合表7.2.2地规定.检查数量：按切割面数抽查10%，且不应少于3个.检验方法：观察检查或用钢尺、塞尺检查.7.2.3检查数量：按切割面数抽查10%，且不应少于3个.检验方法：观察检查或用钢尺、塞尺检查.7.3.31/2.检查数量：全数检查.检验方法：观察检查和实测检查.7.3.4冷矫正和冷弯曲地最小曲率半径和最大弯曲矢高应符合表7.3.4（表略）地规定.检查数量：按冷矫正和冷弯曲地件数抽查10%，且不应少于3个.检验方法：观察检查和实测检查.7.3.5钢材矫正后地允许偏差，应符合表7.3.5（表略）地规定.检查数量：按矫正件数抽查10%，且不应少于3件.检验方法：观察检查和实测检查.7.4.2 边缘加工允许偏差应符合表7.4.2地规定.检查数量：按加工面数抽查10%，且不应少于3件.检验方法：观察检查和实测检查.7.5.3检查数量：每种规格抽查10%，且不应少于5个.检验方法：见表7.5.3.010905/020405□□□说明7.5.4焊接球加工地允许偏差应符合表7.5.4地规定.检查数量：每种规格抽查10%，且不应少于5个.检验方法：见表7.5.4.7.5.5检查数量：每种规格抽查10%，且不应少于5根.检验方法：见表7.5.5.7.6.2检查数量：按钢构件数量抽查10%，且不应少于3件.检验方法：用钢尺检查.7.6.3孔.检查数量：全数检查.检验方法：观察检查.注：本表由施工工程专业质量检查员同专业工长共同填写，专业监理工程师（建设单位工程专业技术负责人）组织工程专业质量（技术）负责人等进行验收.。
