图解-建筑结构知识

• 2、砖（或石）结构建筑：指以砖或石材为承 重墙柱和楼板的建筑。
• 3、钢筋混凝土结构建筑：指以钢筋混凝土作 承重结构的建筑。
• 4、钢结构建筑：指以型钢等钢材作为房屋 承重骨架的建筑。
• 5、混合结构建筑：指采用两种或两种以上 材料作承重结构的建筑。
建筑物的分类
（五）按建筑规模大小分类 1、大量性建筑 2、大型性建筑
编号，宜标注在图样的下方与左侧。横向编号应
用阿拉伯数字，从左至右顺序编写，竖向编号应
用大写拉丁字母，从下至上顺序编写(图1-20)。
1柱（2轴交B轴）
3柱（4轴交B轴 ）
2柱（3轴交B轴） 图1-20 定位轴线的编号顺序
2 ．组合较复杂的平面图中定位轴线也可采用分区编 号(图1-21)，编号的注写形式应为“分区号——该 分区编号”。分区号采用阿拉伯数字或大写拉丁字 母表示。
建筑物的分类
（三）、按建筑物结构承重方式 1、墙承重结构建筑 2、框架承重结构建筑 3、空间结构建筑
建筑物的分类
（四）、按承重结构的材料分类
1、木结构建筑 2、砖（或石）结构建筑 3、钢筋混凝土结构建筑 4、钢结构建筑 5、混合结构建筑
其中：
• １、木结构建筑：指以木材作房屋承重骨架 的建筑。
２． 断面的剖切符号
（１）断面的剖切符号只用剖切位置线表示， 剖切线用两粗短线表示。
（２）断面剖切符号的编号采用阿拉伯数字，按顺 序连续编排，并注写在剖切位置线的一侧；编号所 在的一侧应为该断面的剖视方向(图1-9)。
该断面的投 影方向为向 左投影
图1-9 断面的剖切符号
（３）剖面图或断面 图，如与被剖切图样 不在同一张图内，在 剖切位置线的另一侧 注明其所在图纸的编 号。

图解西⽅建筑（古希腊建筑-3）帕提农神庙中楣和出檐部位的细部结构这是建筑顶部三⾓形⼭花的端头中楣(Frieze) 和飞檐块( Conrnice blocks )的结构细部，三陇板间的⽯横梁都加铁钉连接在⼀起以保护顶部结构的坚固，共上的端头部分也为⽯造。

端头的正⽅形凹槽上设置⾓兽，这部分出檐也是⽯质，并由加固的铁钉将这部分与下⾯的结构相连接。

连续雕刻带建筑檐下、柱顶垫⽯以上的部分也可以⽤连续的浮雕图案装饰，这种浮雕可以预先雕造好，再粘贴到建筑上。

此图所表现的是⼀次⼤型战役的战⽃场景，来⾃公元前553年建造的⼩亚细亚的哈利克纳苏的莫索列姆陵墓( The Mausoleum,I Halicarnassos 553 B.C.)。

古希腊建筑⼭花顶尖处的⽯雕装饰装饰性的⼈像与叶形图案作为建筑最顶部的装饰( Acroterion at peak of pediment)，为了使三座雕像保持平衡对称，还在⼭花上设置了⼩块的凸起基座。

顶部所设置的装饰物要注意与建筑细部的装饰风格相协调。

此⽯雕饰来⾃公元前490年建造的安吉那神庙(Temple at Aegina B.C.)。

阿达姆风格⼭花这是⼀种最具代表性的希腊⼭花形式，⼭墙内有⼤型雕刻作品，⼭墙外三⾓的中部及两端还设有不同的⾓饰。

⼭墙内的⼤型雕刻作品⼀般是提前制作好，然后吊装上去的。

陇间板雕刻三陇板之间的⾯积可以留做空⽩，也可以进⾏装饰。

在⼤多数情况下，⼀座建筑中陇间的装饰图案都是相同的，⽽且这些图案多以神话故事和具有象征意义的标志为题材雕刻⽽成。

图中所⽰的图案描绘的就是⼀则古⽼的传说中英雄打败⼀半是公⽜、⼀半是⼈⾝的怪物⽶诺陶的情景。

建筑的⽔平部分结构这是古希腊多⽴克柱式的顶部结构，从下⾄上依次为:⽅形的柱顶盘。

连接各柱⼦的过梁，也称为束带，通常指的是建筑中的横梁(Lintel)，采⽤⽯头或⽊头结构，是建筑中主要的承重构件。

装饰性三垄板，柱上不可缺少的装饰性过梁，也可以雕刻成⼀条连通的装饰带。

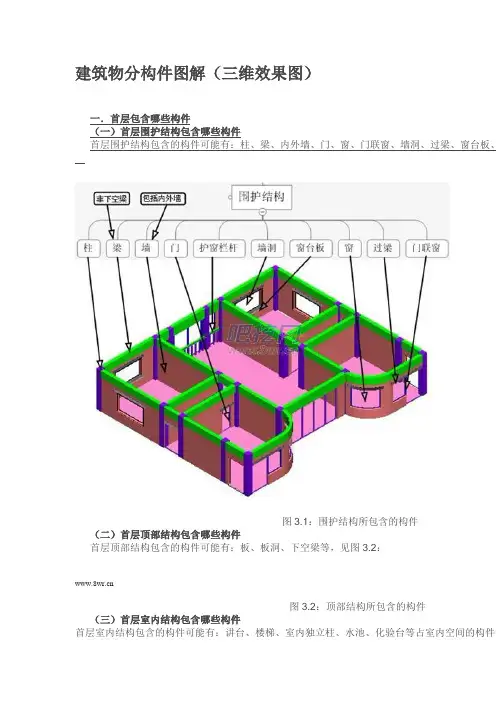

建筑物分构件图解（三维效果图）一．首层包含哪些构件（一）首层围护结构包含哪些构件首层围护结构包含的构件可能有：柱、梁、内外墙、门、窗、门联窗、墙洞、过梁、窗台板、图3.1：围护结构所包含的构件（二）首层顶部结构包含哪些构件首层顶部结构包含的构件可能有：板、板洞、下空梁等，见图3.2：图3.2：顶部结构所包含的构件（三）首层室内结构包含哪些构件首层室内结构包含的构件可能有：讲台、楼梯、室内独立柱、水池、化验台等占室内空间的构件，图3.3：室内结构所包含的构件其中楼梯、水池、化验台属于复合构件，需要再进行细分，直至分到能算量为止。

1.楼梯构件细分楼梯包含的构件类别见图3.4：图3.4：楼梯构件类别示意图2.水池构件细分水池包含的构件类别见图3.5：图3.5：水池构件类别示意图3.化验台构件细分化验台包含的构件类别见图3.6：图3.6：化验台构件类别示意图（四）首层室外结构包含哪些构件首层室外结构包含的构件可能有：建筑物腰线、飘窗、门窗套、散水、坡道、台阶、阳台、雨外墙皮以外的构件，见图3.7：图3.7：室外结构所包含的构件其中飘窗、坡道、台阶、阳台、雨篷、挑檐属于复合构件，需要再进行细分，直分到能算量为1.飘窗构件细分：飘窗包含的构件类别见图3.8：图3.8：飘窗构件类别示意图2.坡道构件细分坡道包含的构件类别见图3.9：图3.9：坡道构件类别示意图3.台阶构件细分台阶包含的构件类别见图3.10：图3.10：台阶构件类别示意图4.阳台构件细分阳台包含的构件类别见图3.11：图3.11：阳台构件类别示意图5.雨篷构件细分雨篷包含的构件类别见图3.12：图3.12：雨篷构件类别示意图6.挑檐构件细分：挑檐包含的构件类别见图3.13：图3.13：挑檐构件类别示意图（五）首层室内装修包含哪些构件：首层室内装修需要先分房间，再把每个房间分成各个构件有：地面、踢脚、墙裙、墙面、天棚、吊顶等，见图3.14：图3.14：室内装修所包含的项目（六）室外装修包括哪些构件首层室外装修包含的构件可能有：外墙裙、外墙面、外墙面保温、外墙装饰线、玻璃幕墙等，图3.15：外墙装修所包含的项目二．其余层包含哪些构件以上我们综合分析了首层包含哪些构件，其实每一层包含的构件都有不同程度的区别，下面我分析其余层包含哪些构件。

表3.3 砖房构造柱设置要求
3.2.3.8 通风道
通风道一般设置在内墙墙角处，组织方式主要 有每层独用、隔层共用、子母通风道三种，其 中以子母通风道应用最为广泛。
通风道有现场砌筑和预制构件拼装两种做法。 砖砌通风道要求砌筑密实，并随砌随抹，将内
壁抹平。 预制通风道一般为每层一个预制构件，上下拼
表3.2 圈梁设置要求及配筋
圈梁有钢筋砖圈梁和钢筋混凝土圈梁两种。 钢筋混凝土圈梁宜设置在与楼板或屋面板同 一标高处(称为板平圈梁)；或紧贴板底(称为板 底圈梁)(图3.20(a)、(b))。 钢筋砖圈梁(图3.20（c))
3.2.3.7 构造柱
多层普通砖房按表3.3的要求设置构造柱。 具体构造要求：先砌墙后浇钢筋混凝土柱，构 造柱与墙的连接处宜砌成马牙槎，并沿墙高每隔 500mm设2φ6水平拉结钢筋连接，每边伸入墙内不 少于1000mm（图3.21）；柱截面应不小于 180mm×240mm；混凝土的强度等级不小于C15； 构造柱下端应锚固于基础或基础圈梁内；构造柱应 与圈梁连接。
3.2.3.1 墙身防潮
墙身防潮：在墙脚铺设防潮层，以防止土壤中 的水分由于毛细作用上升使建筑物 墙身受潮，提高建筑物的耐久性， 保持室内干燥、卫生。
墙身防潮层应在所有的内外墙中连续设置， 且按构造形式不同分为水平防潮层和垂直防潮 层两种。
防潮层的位置
❖ 当室内地面垫层为混凝土等密实材料时，防潮层设 在垫层厚度中间位置，一般低于室内地坪60mm；
本章提要
本章内容：墙体的一般构造和细部构造；墙体 的保温、隔热及节能构造；隔墙和 墙体装饰装修构造。
学习重点：掌握砖墙和砌块墙的构造；能进行 墙体的构造设计。
本章内容
3.1 墙体的类型与构造要求 3.2 砖墙的构造 3.3 砌块墙的构造 3.4 墙体的保温与节能构造 3.5 隔墙与隔断构造 3.6 墙面的装饰装修构造 3.7 幕墙构造

VS
控制措施
为减小预应力损失，可以采取以下措施： 选用变形小、内缩量小的锚具；减少张拉 次数；控制张拉速度；加强养护等。
06
结构识图常见问题解答与 经验分享
如何提高结构识图速度和准确性？
掌握基本构件的识图方法
01
熟悉梁、板、柱等基本构件的图纸表示方法，能够快
速识别并理解其含义。
练习空间想象能力
02 通过大量练习和观察实际结构，培养空间想象能力，
钢材种类和性能要求
种类
碳素结构钢、低合金高强度结构钢。
性能要求
具有较高的强度、塑性和韧性；具有良好的 工艺性能，如冷弯性能、焊接性能和冷加工 成型性能等；具有良好的耐腐蚀性，在潮湿 和腐蚀性介质的环境中应具有耐腐蚀性。
焊接连接方法及质量评定标准
焊接连接方法
手工电弧焊、埋弧自动焊、气体保护焊等。
质量评定标准
03
柱与基础的连接
通常采用杯口连接或插入式连接。杯口连接具有较好的承载力和刚度，
但需要较高的施工精度；插入式连接施工方便，但承载力相对较低。
03
钢筋混凝土结构识图实例 分析
框架结构实例分析
1 2
框架结构的组成
由梁、板、柱等基本构件组成的空间结构体系。
受力特点
框架结构在水平荷载作用下，呈现出“剪切型” 变形，即层间位移随楼层增高而减小。
结构识图基本原则和方法
基本原则
整体性原则、层次性原则、关联性原则和动态性原则。即从整体到局部、从大 到小、逐层深入地理解结构图纸；同时注意各构件之间的关联性和动态变化。
基本方法
阅读设计说明、熟悉标准图集、掌握常用符号和标注方法、理解构造要求和施 工方法等。通过不断学习和实践，提高结构识图能力和水平。

框架结构
剪力墙结构
剪力墙结构通 过剪力墙提供 竖向承载力和 抗侧力，较之 于框架结构， 墙的抗侧力比 柱子抗侧力好， 适合做高层建 筑，如图所示。
框架-剪力墙结构
既有框架柱又有剪力 墙的结构称之为框架 -剪力墙结构，框架 和剪力墙组成了多道 防线，如图所示。
框架-斜撑结构 (小斜撑结构)
小斜撑结 构用斜撑 代替部分 剪力墙， 达到提高 抗侧力的 效果，如 图所示。
大跨空间楼盖
门式钢架
门式刚架是 厂房、大棚 多用的一种 结构，类似
于钢构桥跨 越大跨度， 门市刚架是 梁柱节点刚 接，如图所 示。
排架
类似于桁 架桥，排 架一般通 过桁架跨 越一定距 离，如图 所示。
桁架可 以跨越 较大距 离，一 般用于 车站、 机场大 厅等。
桁架
张弦结构（鱼腹式）
张弦结构原理 与图上承式悬 索桥（鱼腹式） 类似。将上承 式索桥的鱼腹 梁原理用于空 间结构即为张 弦结构，如图 所示。
悬挂结构
数层楼 层通过 悬挂的 方式悬 挂于主 结构之 上的结 构称之 为悬挂 结构， 如图所 示。
悬索（拉索）结构
利用索受拉承载，图中为美国 Minneapolis联邦储备银行大厦悬索 结构，有专家建议在上面做拱结构加 层，拱的推力能够抵消一部分索的拉 力。
美国Minneapolis联邦储备银行大厦 加层建议图
代代木体育馆内景
日本代代木体育馆
辐射式单层拉索结构模型
拉索结构仿生蜘蛛网
加拿大马鞍形单层索网体育馆及索网示意图
羽毛球拍
该结构与 斜拉桥原 理类似，
将斜拉桥 结构原理 用于空间 结构即为 斜拉结构， 如图所示。
斜拉结构
斜拉结构-杭州黄龙体育场

三级耐火等级建筑物是木屋顶和砖墙组成 的砖木结构；
四级耐火等级是木屋顶、难燃烧体墙壁组 成的可燃结构。
工程预算员识图——建筑房屋构造概论
LOGO
七大基本 组成：
基础 墙或柱 屋顶 门窗 地层 楼板层 楼梯
建筑分类
建筑
建筑物：凡供人们在其中生产、生活或其它活动的房屋或场所。
构筑物：人们不在其中生产、生活的建筑。如水塔、电塔、 烟囱、桥梁、堤坝、囤仓等等
建筑的基本构件及其作用
一般建筑是由基础、墙和柱、屋顶、门窗、地坪、楼板和楼梯等组成。 基础：是指房屋下部埋在土中的承重构件。承受和传递荷载。 墙体：承重、围护、分隔、防风、挡雨、保温、隔热、隔音。 屋顶：承重、围护。
耐火极限：指按规定的火灾升温曲线，对建筑构件进 行耐火试验，从受到火的作用时起，到失掉支持能力或 发生穿透裂缝或背火一筋混凝土结构或砖墙与 钢混凝土结构组成的混合结构；
二级耐火等级建筑是钢结构屋架、钢筋混 凝土柱或砖墙组成的混合结构；
基础必须具有足够的强度和稳定性，并能抵御地下水、冰冻等因素的侵蚀 影响 。
5、楼地层
楼地层是建筑物的水平分隔构件，也起承重作用。就承重而言，其承 受着人及家具设备和构件自身的荷载，并将这些荷载传给墙或梁柱或地基。 同时楼板支撑在墙体上，还对墙体有水平支撑的作用，从而增强了建筑物 的刚度和稳定性
楼板作为分隔构件，沿竖向将建筑物从高度上分隔成若干楼层。 楼板除具有足够的强度和刚度外，还应具有隔声、防潮、防水等性能。 地坪层是房屋底层的承重分隔层，将底层的全部荷载传给地基土层。
6、楼梯
楼梯是建筑的垂直交通联系设施，其主要作用是供人们上下 楼层和安全疏散，楼梯也有承重作用，但不是基本承重构件。
楼梯的组成 楼梯主要由楼梯梯段、楼梯平台及栏杆扶手三部分组成

民用建筑构造组成一般民用建筑构造组成：基础、墙、柱、梁板、楼梯、屋顶、门窗等六大部分组成。

下图为民用建筑构配件图：一、基础承受墙、柱传来的房屋全部荷载，并将荷载传递到地基。

要求有足够的强度，并抵御有害因素的侵袭。

二、墙和柱承重、围护、分隔的作用。

要求有足够的强度、稳定性和保温、隔热、隔声、防火等能力，以及经济性和耐久性。

墙承受楼板、屋面荷载并传递给基础；四周的墙兼作围护、防御外侵之用。

柱承受梁传来荷载并传递给基础；中间设柱可省出内墙占据的空间；边部设柱可减轻墙承受的荷载。

三、梁板梁板将建筑物分为若干层，是建筑物的水平承重构件，承受其上的荷载，并连同自重一起传递给墙和柱，同时对墙体起水平支撑作用。

首层地面承受其上的各种使用荷载并传递给地基，也起保温、隔热、防水作用。

四、屋顶是建筑物顶部的围护和承重构件，由屋面层和承重结构层组成，屋面层遮风、挡雨、防雪、防晒、及保温、隔热作用；结构层承受屋顶的全部荷载，并将荷载传递墙和柱，要求有足够的强度、刚度及防水、保温、隔热等作用。

上人屋面还得满足使用的要求。

五、楼梯人上下的垂直交通设施，要求有足够的强度和稳定性。

六、门窗门是连接内外交通，要求使用方便、防火；窗可调节采光、通风。

除上述六大基本组成构件外，对不同使用功能的建筑，还有各种不同的构件和配件，如：阳台、雨篷、台阶、散水、勒脚、垃圾井、烟道、防潮层等。

所有组成建筑的各部分起着不同的作用。

在设计阶段还把建筑各组成部分划分为建筑构件和建筑配件。

建筑构件主要是指墙、柱、梁、屋架等承重结构；建筑配件主要是指屋面、地面、墙面、门窗、栏杆、花格、细部装修等。

古建构造图解古建筑的中分（墙体和⽊构架）中国古建筑从造型上看⼀栋古建筑明显分为三个部分：台基、屋⾝、屋顶。

北宋著名匠师喻皓在《⽊经》中称之为“三分”，并指出“凡屋有三分，⾃梁以上为上分，地以上为中分，阶为下分”。

根据古建筑房屋这三部分的构成机能，古建筑构造可以分为以下⼏个部分。

⼀、下分——基础、台基、地⾯⼆、中分——屋⾝墙体、⽊构架、⽃栱三、上分——屋顶四、装饰装修上篇介绍了古建筑的下分，本篇介绍古建筑中分——墙体和⽊构架。

古建筑中分概述古建筑屋⾝由墙体、⽊构架、⽃栱（仅在⾼等级建筑中使⽤）等部分组成。

屋⾝构造按照受⼒⽅式有①梁柱造（梁柱承重，墙体只起分隔作⽤⽽不承受屋顶重量）；②承重墙构造（屋架落在墙体上，墙体承受屋顶的全部重量）；③混合构造（梁柱和墙体共同起承重作⽤，⼀般后檐为墙承重构造，前檐为梁柱构造）。

古建筑墙体作⽤（1）承载作⽤，主要应⽤于砖⽊混合结构的房屋中，常见做法为：后檐墙不设⽊柱，屋架荷载由前部⽊构架和后檐墙共同承担，或者整个建筑均不设⽊柱，屋盖和楼盖重量直接搁置在砖墙上。

（2）围护与分隔空间，主要应⽤于传统⽊构架结构的房屋中。

房屋主体结构为抬梁式或穿⽃式⽊构架。

外墙为围护结构。

内墙为分隔结构，通常将室内或分成左、中、右三部分，形成“⼀堂⼆内”的基本格局，也有少数建筑除了左右划分外，还进⾏前后划分，在建筑内部形成前堂后寝的格局。

（3）防⽕作⽤，古建筑墙体材料多为砖、⼟坯、⽯等，其防⽕性能远⾼于⽊材，在古代城市建筑中，尤其是沿着商业街道两侧，建筑相互毗邻建设，为了防⽌发⽣⽕灾后⽕势蔓延，常常将相邻两幢建筑的边墙⾼出屋顶设置，形成防⽕⼭墙。

另外在古代凡有藏书要求的建筑，也常常采⽤砖⽯结构来替代⽊结构，也是利⽤了砖⽯结构良好的防⽕性能。

还有⼀些⼤型的建筑群，如北京故宫，由于两侧的庑廊过长，在庑廊中部还设置了厚度达3⽶多的墙体专门⽤作防⽕墙。

（4）装饰作⽤，古建筑在墙体砌筑中有着严格的⼯艺要求，不同的墙⾯表现出不同的艺术效果。

建筑结构丨图解钢结构各个构件和做法，值得收藏学习展开全文轻型钢结构与普通钢结构的特点谁清斋轻型钢结构与普通钢结构的特点一.轻型钢结构与普通钢结构的特点。

4.实际上，采用目前的主流技术后，低层钢结构，住宅钢结构，多层钢结构，高层钢结构，超高层钢结构，钢结构电厂，钢结构桥梁，钢结构铁塔，钢结构海洋钻井平台，...经过优化都会比教科书上写的较为详细；多层轻型房屋钢结构设计的依据为《钢结构设计规范》(gbjl7_88)，中国工程建筑标准化协会组织编制的《轻型房屋钢结构设计规程》正在报批中。

分布式光伏必备----【图文视频详解】分布式彩...闲庭信步592014年1月，国家能源局下达关于2014年光伏发电年度新增建设规模的通知。

光伏发电建设规模在综合考虑各地区资源条件、发展基础、电网消纳能力以及配套政策措施等因素基础上确定，全年新增备案总规模1400万千瓦，其中分布式800万千瓦，光伏电站600万千瓦。

门式刚架的一些基本概念美男图书馆选择利用檩条作为刚性系杆时，肯定侧向水平荷载不大，就是在这个前提下，屋脊双檩条应该如何构造，我的做法是让两根檩条加上中间撑杆和斜拉条组成桁架，整体受力，若没有斜拉，仍然是单根檩条承压，对于支座连接自然用高强螺栓，不允许滑动，长圆孔是加工檩条设备打的，人工开圆孔效率较低。

第二类由四角锥体单元组成，有正放四角锥网架、正放抽空四角锥网架、斜放四角锥网架、棋盘形四角锥网架及星形四角锥网架五种形式；第三章钢结构tianjinliut...辅助桁架G2=20KN横向水平荷载T=18.1kN.16．轨道梁(B3)支承在横梁(B1)上，已知轨道梁作用在横梁上的荷载设计值(已含结构自重)F2=305KN，试问，横梁最大弯矩设计值(KN.m)应与下列何项数值最为接近？当屋面竖向均布荷载设计值为1.2KN/m2时，试问，交叉支撑的轴心拉力设计值(KN)，应与下列何项数值最为接近？当迎风面山墙上的风荷载设计值为0.55KN/m2时，试问，作用在刚架柱顶的风荷载设计值W1(KN)应与下列何项数值最为接近？钢结构字母表示的含义，你了解多少？飞享天下钢结构字母表示的含义，你了解多少？1钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。
