智能电接点液位计使用说明书江苏通达仪表有限公司一、概述智能型电接点液位计以显示直观这一特有的优点被广泛应用于锅炉汽包、汽轮机、冷凝器、高低压加热器、除氧器、蒸发器、水箱、水塔等液面的测量、显示。
该机以智能化、小型化、通用化为特点，性能更加可靠。
并有越限报警输出功能，以确保被测容器的正常工作。
二、特点1．电接点测量采用低压小电流供电方式，有效地延长了电接点的使用寿命。
2．该机电路采用89S52单片机为主，具有体积小，重量轻，耗电省，性能可靠。
3．该机采用高亮度双色LED光柱显示模拟液位（有液位为绿色；无液位为红色），直观清晰；同时设有数字液位显示。
4．该机具有自动告警电路，采用声光报警以示液位超越正常位置。
5．该机配备上、下限各三组继电器触点，供用户外接使用；亦可作为开关量输出，以确保被测容器的安全运行。
6．该机还备有标准直流信号输入和输出接口。
可参与调节控制系统，控制被测容器的液位。
三、主要技术参数（一）显示仪表（二次仪表）1．产品型号：DS--8S-----（Q、G、Y）-----液位仪标尺型号汽包高加除氧器安装方式标尺型号：见附表；安装方式：Z----竖式安装；H----横式安装；2．液体阻值范围：0~500K仪表出厂时设定至0~150K左右。
3．模拟显示：双色LED光柱显示，配合标尺刻度显示即时液位值。
4．数字显示：对应模拟显示值显示数字值。
5．报警方式：上、下限超越正常液位，被设定的报警点的LED光柱点闪烁，蜂鸣器发声。
同时报警继电器触点输出动作。
6．输入方式：a。
电接点信号。
最多19点b．模拟信号。
4~20mA；0~10mA；1~5V。
7．模拟信号输出：4~20mA；0~10mA；1~5V。
8．报警输出触点容量：AC220V，3A。
9．电源电压：AC220V±10%50Hz±1Hz。
10．消耗功率：15VA。
11．仪表工作条件：环境温度–10℃~+40℃；相对湿度≤85%；无腐蚀性气体。

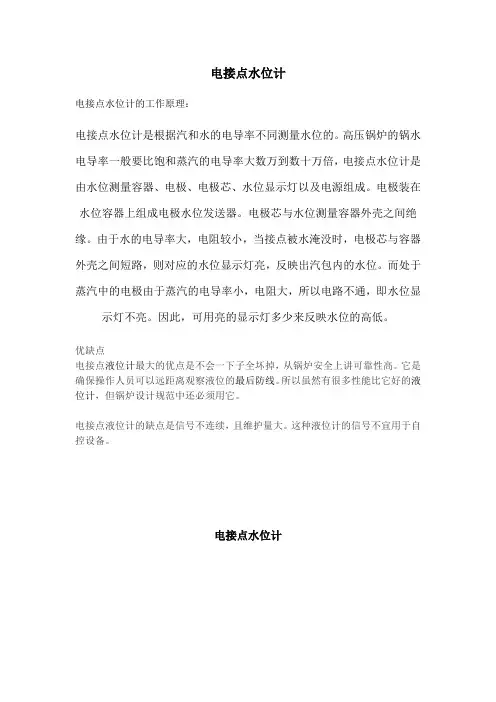

电接点水位计电接点水位计的工作原理：电接点水位计是根据汽和水的电导率不同测量水位的。
高压锅炉的锅水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，电接点水位计是由水位测量容器、电极、电极芯、水位显示灯以及电源组成。
电极装在水位容器上组成电极水位发送器。
电极芯与水位测量容器外壳之间绝缘。
由于水的电导率大，电阻较小，当接点被水淹没时，电极芯与容器外壳之间短路，则对应的水位显示灯亮，反映出汽包内的水位。
而处于蒸汽中的电极由于蒸汽的电导率小，电阻大，所以电路不通，即水位显示灯不亮。
因此，可用亮的显示灯多少来反映水位的高低。
优缺点电接点液位计最大的优点是不会一下子全坏掉，从锅炉安全上讲可靠性高。
它是确保操作人员可以远距离观察液位的最后防线。
所以虽然有很多性能比它好的液位计，但锅炉设计规范中还必须用它。
电接点液位计的缺点是信号不连续，且维护量大。
这种液位计的信号不宜用于自控设备。
电接点水位计产品型号：UDZ系列一、概述UDZ系列电接点水位计，主要用于锅炉汽包、高低加热器、除氧器、蒸发器、直流锅炉起动分离器、水箱等的水位测量。
本装置由测量筒和二次仪表组成。
采用数码显示和汽红水绿双色发光二极管显示液位。
二、仪表的特点及技术参数1.特点：①具有闪光、声音报警功能。
②具有4-20mA信号输出，可接DCS系统，设有保护联锁输出功能。
③具有自供电功能，断电后可继续工作4小时。
④仪表上设有三个按钮，a报警消音、b排污按钮、c检测按钮。
2.技术参数①电源电压：220V±10% 、50Hz②工作环境温度：-10-45℃③工作相对湿度：≤85%④液体水阻范围：0-500KΩ⑤继电器输出接点容量：220V、3A⑥水位显示点数：5-19点（最多可达38点）例如19点：0、±15、±30、±50、±75、±100、±150、±250、±300⑦外形尺寸：800mm×160mm×300mm 安装尺寸：15mm×76mm⑧整机功率：≤5W3.电极（电接点）采用超纯陶瓷制造。

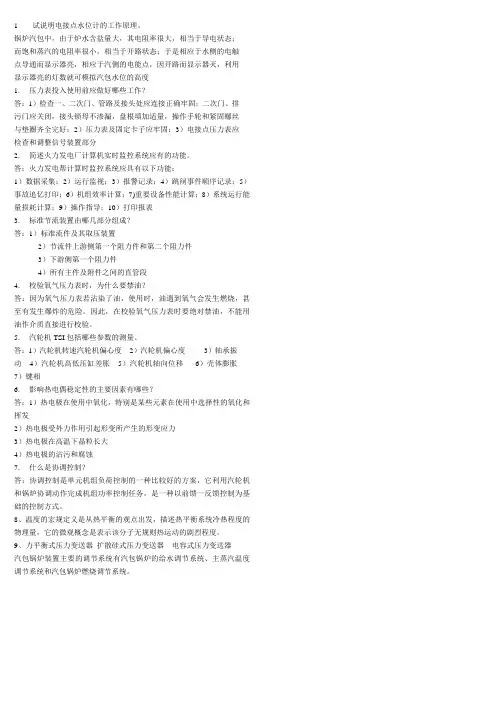

1试说明电接点水位计的工作原理。
锅炉汽包中，由于炉水含盐量大，其电阻率很大，相当于导电状态；而饱和蒸汽的电阻率很小，相当于开路状态；于是相应于水侧的电触点导通而显示器亮，相应于汽侧的电能点，因开路而显示器灭，利用显示器亮的灯数就可模拟汽包水位的高度1.压力表投入使用前应做好哪些工作？答：1）检查一、二次门、管路及接头处应连接正确牢固；二次门、排污门应关闭，接头锁母不渗漏，盘根填加适量，操作手轮和紧固螺丝与垫圈齐全完好；2）压力表及固定卡子应牢固；3）电接点压力表应检查和调整信号装置部分2.简述火力发电厂计算机实时监控系统应有的功能。
答：火力发电帮计算时监控系统应具有以下功能：1）数据采集；2）运行监视；3）报警记录；4）跳闸事件顺序记录；5）事故追忆打印；6）机组效率计算；7)重要设备性能计算；8）系统运行能量损耗计算；9）操作指导；10）打印报表3.标准节流装置由哪几部分组成？答：1）标准流件及其取压装置2）节流件上游侧第一个阻力件和第二个阻力件3）下游侧第一个阻力件4）所有主件及附件之间的直管段4.校验氧气压力表时，为什么要禁油？答：因为氧气压力表若沾染了油，使用时，油遇到氧气会发生燃烧，甚至有发生爆炸的危险。
因此，在校验氧气压力表时要绝对禁油，不能用油作介质直接进行校验。
5.汽轮机TSI包括哪些参数的测量。
答：1）汽轮机转速汽轮机偏心度2）汽轮机偏心度3）轴承振动4）汽轮机高低压缸差胀5）汽轮机轴向位移6）壳体膨胀7）键相6.影响热电偶稳定性的主要因素有哪些？答：1）热电极在使用中氧化，特别是某些元素在使用中选择性的氧化和挥发2）热电极受外力作用引起形变所产生的形变应力3）热电极在高温下晶粒长大4）热电极的沾污和腐蚀7.什么是协调控制？答：协调控制是单元机组负荷控制的一种比较好的方案，它利用汽轮机和锅炉协调动作完成机组功率控制任务，是一种以前馈一反馈控制为基础的控制方式。
8、温度的宏规定义是从热平衡的观点出发，描述热平衡系统冷热程度的物理量，它的微观概念是表示该分子无规则热运动的剧烈程度。
电接点水位计故障原因分析及如何更换电极电接点液位计电接点液位计江苏德川仪表科技有限公司(简称DEC)电接点水位计全图特点及技术参数 1.特点：①具有闪光、声音报警功能。
②具有4-20mA信号输出，可接DCS系统，设有保护联锁输出功能。
③具有自供电功能，断电后可继续工作4小时。
④仪表上设有三个按钮，a报警消音、b排污按钮、c检测按钮。
2.技术参数①电源电压：220V±10% 、50Hz ②工作环境温度：-10-45℃③工作相对湿度：≤85% ④液体水阻范围：0-500KΩ⑤继电器输出接点容量：220V、3A ⑥水位显示点数：5-19点（最多可达38点）例如19点：0、±15、±30、±50、±75、±100、±150、±250、±300 ⑦外形尺寸：800mm×160mm×300mm 安装尺寸：15mm ×76mm ⑧整机功率：≤5W 测量筒、电极及技术参数 1.测量筒制造标准按国家机械行业标准JB/T6691-93锅炉用电接点液位计技术条件制造、生产、检验。
2.电极（电接点）采用超纯陶瓷制造。
结构分两种：压入式和螺纹式技术指标工称压力：1.6、2.5、4.0、6.4、10、12、16、22MPa 绝缘性能：≥500MΩ工作压力：≤21.56MPa 可测中心距：≤2200mm 工作温度：372℃工作原理电接点水位计根据水与汽电[1]阻率不同而设计。
测量筒的电极在水中对筒体的阻抗小。
在汽中对筒体的阻抗大。
随着水位的变化，电极在水中的数量产生变化。
转换成电阻值的变化。
传送到二次仪表，从而实现水位的显示、报警、保护联锁等功能。
测量筒结构组成图：测量筒结构组成图汽包水质对电接点水位计的影响汽包内的水质结垢，化学腐蚀及气泡堆堵造成水侧电接点与筒体的“开路”故障。
会造成二次表显示水位不准，或水柱间断显示，误发水位报警信号等异常现象。
