RJ45接口简介

02
RJ45 协议工作原理
数据传输过程
01
数据传输过程包括数据发送 和数据接收两个阶段。
02
在数据发送阶段，发送端将 数据转换成电信号，通过 RJ45 接口发送出去。
03
在数据接收阶段，接收端从 RJ45 接口接收到电信号，将
其还原成数据。
数据编码方式
RJ45 协议采用曼彻斯特编码方式，将数据转换成电信号。
05
RJ45 协议未来展望
新技术发展对 RJ45 协议的影响
01
5G/6G 技术
02
云计算和边缘计算
随着 5G/6G 技术的普及，RJ45 协议将面临更高的数据传输速率和 更低的延迟挑战，需要不断优化以适应新技术的发展。
云计算和边缘计算的发展将促使 RJ45 协议在数据中心和边缘设备之 间的应用更加广泛，需要加强协议的安全性和可靠性。
RJ45 接口通常用于以太网连接，但也可以用于其他类 型的网络连接。议和传输速率 兼容。
可靠性
由于其坚固的结构和可靠的电气性能， RJ45 接口在网络连接中具有很高的可 靠性。
易于使用
RJ45 接口标准化程度高，易于识别和 连接。
成本低廉
由于其广泛的应用和普及程度，RJ45 接口的成本相对较低。
RJ45 接口应用场景
企业网络
在企业网络中，RJ45 接口广泛应用于有 线以太网连接。
工业自动化
在工业自动化领域，RJ45 接口用于连接 各种工业控制设备。
家庭网络
在家庭网络中，RJ45 接口用于连接计算 机、路由器、交换机等设备。
智能建筑
在智能建筑中，RJ45 接口用于实现楼宇 自动化和控制系统的连接。
速率匹配问题

RJ45接口通常用于数据传输，共有八芯做成，最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型（例如：RJ11也是接头的一种类型，不过它是电话上用的）；RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：直通线、交插线。

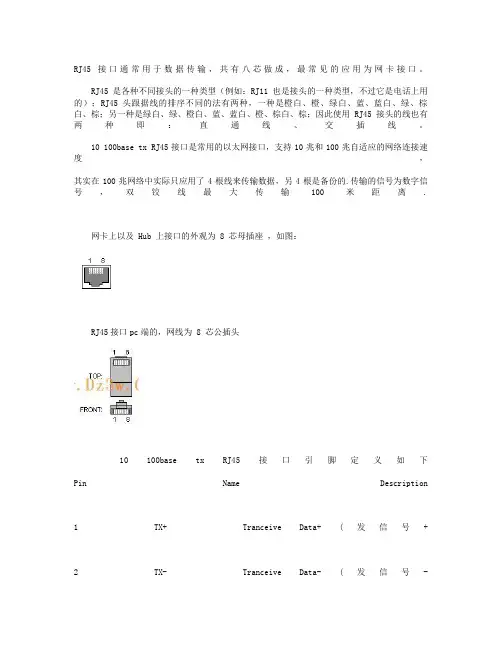

10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，其实在100兆网络中实际只应用了4根线来传输数据，另4根是备份的.传输的信号为数字信号，双铰线最大传输100米距离.网卡上以及 Hub 上接口的外观为 8 芯母插座，如图：RJ45接口pc端的，网线为 8 芯公插头10 100base tx RJ45接口引脚定义如下Pin Name Description1TX+Tranceive Data+ (发信号+ 2TX-Tranceive Data- (发信号-3RX+Receive Data+ (收信号+4n/c Not connected (空脚5n/c Not connected (空脚6RX-Receive Data- (收信号- 7n/c Not connected (空脚8 n/c Not connected (空脚1、CRMBUS系统RJ45总线接口定义RJ45插座与8P8C水晶头如下图所示：图1、RJ45插座与8P8C水晶头示意图RJ45管脚定义如下表：注意：∙ RJ45管脚4、5为交流12V电源输入端（采用双线供电模式：3、4号线为电源AC－，5、6号线为电源AC＋）。

∙ RJ45管脚7、8为CRMBUS通讯信号线（7号线为信号L端，8号线为信号H端），请按要求接线，虽然7、8接反不会造成智能产品损坏，但会引起通讯故障，导致智能产品工作不正常。

返回2、CRMBUS系统RJ11传感器接口定义CRMBUS智能开关传感器接口使用RJ11插座和6P4C的水晶头，如下图所示：图2、RJ11插座与6P4C水晶头示意图RJ11管脚定义如下表所示：注意：∙科力屋智能开关设计外供电源输出电压为直流DC12V±20％，输出功率≤1W。

关于什么是RJ45接口连接器以及水晶头网络接口规范详解 什幺是RJ45接口连接器？什幺是水晶头连接器？ RJ45型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和ADSL宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45型插头和网线有两种连接方法（线序），分别称作T568A 线序和T568B线序。

RJ45型网线插头引脚号的识别方法是：手拿插头，有8个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1脚、第2脚、、第8脚。

 水晶头是一种能沿固定方向插入并自动防止脱落的塑料接头，俗称水晶头，专业术语为RJ-45连接器（RJ-45是一种网络接口规范，类似的还有RJ-11接口，就是我们平常所用的电话接口，用来连接电话线）。

之所把它称之为水晶头，是因为它的外表晶莹透亮的原因。

水晶头适用于设备间或水平子系统的现场端接，外壳材料采用高密度聚乙烯。

双绞线的两端必须都安装这种RJ-45插头，以便插在网卡（NIC）、集线器（Hub）或交换机（Switch）的RJ-45接口上，进行网络通讯。

每条双绞线两头通过安装水晶头与网卡和集线器（或交换机）相连。

 在网络产品中，网线与水晶头可能再普通不过了。

虽然网线和水晶头不是什幺重要的东西，但是如果网线与水晶头的质量不好，那幺上网进行传输和交换重要的数据的时候便会经常遇到各种莫名其妙的问题，造成不必要的麻烦。

所以说在选购网线和水晶头的时候还是尽量选择一些质量较优的产品，特别是一些要求达标过测试的工程项目，要求更是严格。

下面就谈一谈选购网线与水晶头的技巧，希望能给大家一些提示。

其中网线又分为有两种：一种是同轴电缆（基本已经淘汰），另一种是双绞线，我们在这里只谈双绞网线的选购。

 超五类网络跳线是网络布线中最常用的网线，分屏蔽和非屏蔽两种。

如果是室外使用，屏蔽线要好一些，在室内一般用非屏蔽五类就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法是一样的。

RJ45线序与接口（一）现在大家一般都了解，在常见的网络中，线序的打法是根据EIA/TIA 的标准，有两种不同的打法，即568A和568B，但为什么要这样做？可能就很少有人了解。

另外，有些初学者认为只要线序是１２３４５６７８两端对照，网络照常运行，这种说法有道理吗？本文就此初探一二。

要说线序，首先要说说双绞线，双绞线为什么不是直线而是绞合在一起的绞合线，这个大家都基本清楚了，是因为电流在导线中通过时，会在其周围产生磁场涡旋，而这个磁场又感应到其它线对，在其它线对中产生电流，这个电流就是一个干扰信号，会影响到其它线对中正常信号的传输和识别。

为了有效降低这种线对间的干扰（串扰），就把线对设计成按一定的方向扭绞一下，让磁场涡旋相互抵消，大大减少了线对间的串扰。

所以，现在我们看到的双绞线由８根不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

那么，我们在做线对连接时，为什么要遵循EIA/TIA 568A和568B 这两种打法呢？有一个国外的流行传说：据贝尔实验室一名工程师讲，贝尔实验室为了研究线对之间的干扰，做了上千次的尝试，让不同的线对组合，测试他们之间的干扰程度，最终找出几十种不同的方法，比其它组合更能减少干扰，这其中就有568A和568B，但决不是唯一的组合。

为了使打线更规范，美国电气和通信标准委员会，采用了其中两种打法，列入到美国行业标准里面，就是我们常见的568A 和568B这两个。

在期初，这两种打法是有要求的，就是A标主要用于旧网络的改造，而B标应用于新网络的建设。

后来，传到中国时，因为中国正是网络建设的初期，于是大多采用了568B的这种打法，一直流传到现在。

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

568A标准：绿白——１，绿——２，橙白——３，蓝——４，蓝白——５，橙——６，棕白——７，棕——８568B标准：橙白——１，橙——２，绿白——３，蓝——４，蓝白——５， 绿——６，棕白——７，棕——８普遍采用EIA/TIA568B标准来制作网线，这样的做法，也是为了保持最佳的兼容性。
