网线水晶头RJ45接口定义

RJ45接口通常用于数据传输，共有八芯做成，最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型（例如：RJ11也是接头的一种类型，不过它是电话上用的）；RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：直通线、交插线。

10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，其实在100兆网络中实际只应用了4根线来传输数据，另4根是备份的.传输的信号为数字信号，双铰线最大传输100米距离.网卡上以及Hub 上接口的外观为8 芯母插座，如图：RJ45接口pc端的，网线为8 芯公插头10 100base tx RJ45接口引脚定义如下Pin Name Description1TX+Tranceive Data+ (发信号+)2TX-Tranceive Data- (发信号-)3RX+Receive Data+ (收信号+)4n/c Not connected (空脚)5n/c Not connected (空脚)6RX-Receive Data- (收信号-)7n/c Not connected (空脚)8n/c Not connected (空脚)RS232串行接口引脚定义图计算机侧为25针公插:设备侧为25针母插:引脚定义Pin Name ITU-T Dir Description1GND101Shield Ground2TXD103Transmit Data3RXD104Receive Data4RTS105Request to Send5CTS106Clear to Send6DSR107Data Set Ready7GND102System Ground8CD109Carrier Detect9--RESERVED10--RESERVED11STF126Select Transmit Channel12S.CD?Secondary Carrier Detect13S.CTS?Secondary Clear to Send14S.TXD?Secondary Transmit Data15TCK114Transmission Signal Element Timing 16S.RXD?Secondary Receive Data17RCK115Receiver Signal Element Timing18LL141Local Loop Control19S.RTS?Secondary Request to Send20DTR108Data Terminal Ready21RL140Remote Loop Control22RI125Ring Indicator23DSR111Data Signal Rate Selector24XCK113Transmit Signal Element Timing25TI142Test Indicatorrj45接口定义/rj45针脚定义/rj45引脚定义10 100base tx rj45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，网卡上以及 Hub 上接口的外观为 8 芯母插座 (RJ45)：rg45接口pc端的，网线为 8 芯公插头：rg45接口外观图，，其实在100兆网络中实际只应用了4根线来传输数据，另4根是备份的.传输的信号为数字信号，双铰线最大传输100米距离,10 100base tx rj45接口引脚定义Pin Name Description1 TX+ Tranceive Data+ (发信号+)2 TX- Tranceive Data- (发信号-)3 RX+ Receive Data+ (收信号+)。

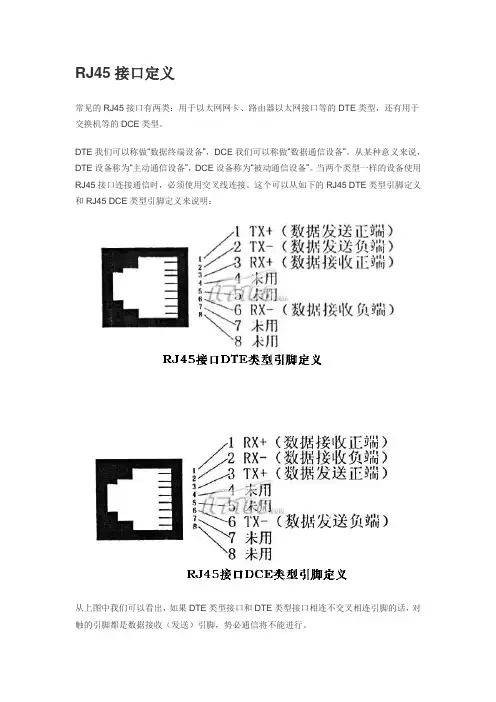

RJ45接口定义常见的RJ45接口有两类：用于以太网网卡、路由器以太网接口等的DTE类型，还有用于交换机等的DCE类型。

DTE我们可以称做“数据终端设备”，DCE我们可以称做“数据通信设备”。

从某种意义来说，DTE设备称为“主动通信设备”，DCE设备称为“被动通信设备”。

当两个类型一样的设备使用RJ45接口连接通信时，必须使用交叉线连接。

这个可以从如下的RJ45 DTE类型引脚定义和RJ45 DCE类型引脚定义来说明：从上图中我们可以看出，如果DTE类型接口和DTE类型接口相连不交叉相连引脚的话，对触的引脚都是数据接收（发送）引脚，势必通信将不能进行。

另外需要说明：一些DCE类型设备会和对端自动协商，此时连接用交叉线或平行线均可RJ45型网线插头RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作T568A 线序（图1）和T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

图1：RJ45 型网线插头的T568A 线序接法示意图T568A如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————绿白2————绿3————橙白4————蓝5————蓝白6————橙7————棕白8————棕图2：RJ45 型网线插头的T568B 线序接法示意图T568B如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————橙白2————橙3————绿白4————蓝5————蓝白6————绿7————棕白8————棕交叉网线和直连网线一、直连线互连网线的两端均按T568B 接,用于连接主机和设备，即DTE与DCE，如1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的WAN 口3. 电脑←—→ADSL 路由器的LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按T568B 接，另一端按T568A 接，用于连接主机与主机，或者设备与设备，如1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机。

RJ45接口通常用于数据传输，最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型(例如：RJ11也是接头的一种类型，不过它是电话上用的);RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即：直通线、交插线。

10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，网卡上以及Hub 上接口的外观为8 芯母插座，如图：RJ45接口pc端的，网线为8 芯公插头10 100base tx RJ45接口引脚定义如下RJ45接口引脚定义PinNameDescription1．TX+Tranceive Data+ (发信号+)2．TX-Tranceive Data- (发信号-)3．RX+Receive Data+ (收信号+)4．n/cNot connected (空脚)5．n/cNot connected (空脚)6．RX-Receive Data- (收信号-)7．n/cNot connected (空脚)8．n/cNot connected (空脚)RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法(线序)，分别称作T568A 线序和T568B 线序。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按T568A 线序接，另一端按T568B 线序接，即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据;2. 集线器←—→集线器;3. 交换机←—→交换机。

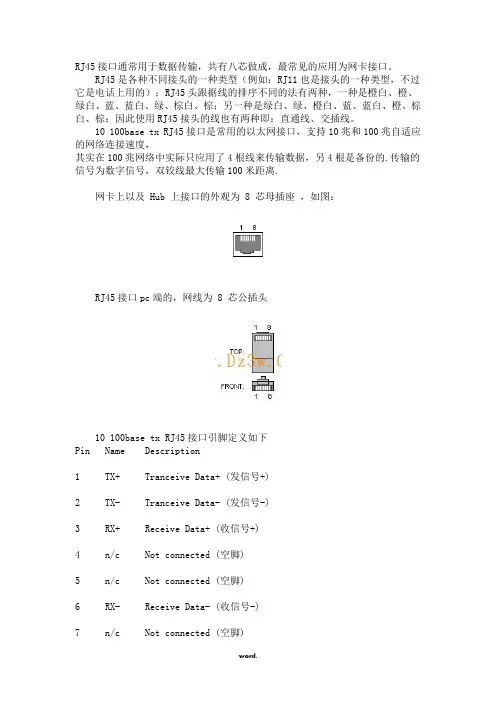

RJ45接口通常用于数据传输，共有八芯做成，最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型（例如：RJ11也是接头的一种类型，不过它是电话上用的）；RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：直通线、交插线。

10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，其实在100兆网络中实际只应用了4根线来传输数据，另4根是备份的.传输的信号为数字信号，双铰线最大传输100米距离.网卡上以及Hub 上接口的外观为8 芯母插座，如图：RJ45接口pc端的，网线为8 芯公插头10 100base tx RJ45接口引脚定义如下Pin Name Description1TX+Tranceive Data+ (发信号+)2TX-Tranceive Data- (发信号-)3RX+Receive Data+ (收信号+)4n/c Not connected (空脚)5n/c Not connected (空脚)6RX-Receive Data- (收信号-)7n/c Not connected (空脚)8n/c Not connected (空脚)RS232串行接口引脚定义图计算机侧为25针公插:设备侧为25针母插:引脚定义Pin Name ITU-T Dir Description1GND101Shield Ground2TXD103Transmit Data3RXD104Receive Data4RTS105Request to Send5CTS106Clear to Send6DSR107Data Set Ready7GND102System Ground8CD109Carrier Detect9--RESERVED10--RESERVED11STF126Select Transmit Channel12S.CD?Secondary Carrier Detect13S.CTS?Secondary Clear to Send14S.TXD?Secondary Transmit Data15TCK114Transmission Signal Element Timing 16S.RXD?Secondary Receive Data17RCK115Receiver Signal Element Timing18LL141Local Loop Control19S.RTS?Secondary Request to Send20DTR108Data Terminal Ready21RL140Remote Loop Control22RI125Ring Indicator23DSR111Data Signal Rate Selector24XCK113Transmit Signal Element Timing25TI142Test Indicatorrj45接口定义/rj45针脚定义/rj45引脚定义10 100base tx rj45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，网卡上以及 Hub 上接口的外观为 8 芯母插座 (RJ45)：rg45接口pc端的，网线为 8 芯公插头：rg45接口外观图，，其实在100兆网络中实际只应用了4根线来传输数据，另4根是备份的.传输的信号为数字信号，双铰线最大传输100米距离,10 100base tx rj45接口引脚定义Pin Name Description1 TX+ Tranceive Data+ (发信号+)2 TX- Tranceive Data- (发信号-)3 RX+ Receive Data+ (收信号+)。

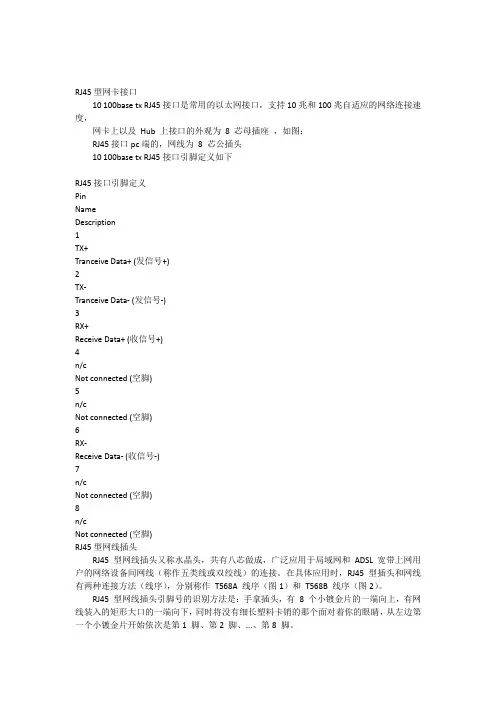

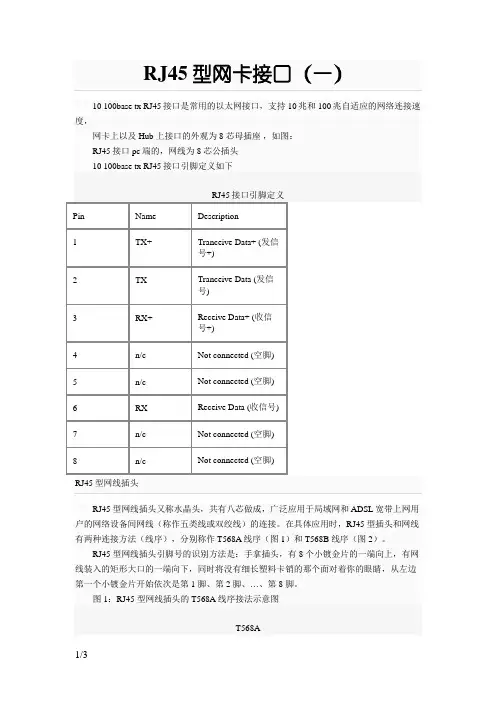

RJ45型网卡接口10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，网卡上以及Hub 上接口的外观为8 芯母插座，如图：RJ45接口pc端的，网线为8 芯公插头10 100base tx RJ45接口引脚定义如下RJ45接口引脚定义PinNameDescription1TX+Tranceive Data+ (发信号+)2TX-Tranceive Data- (发信号-)3RX+Receive Data+ (收信号+)4n/cNot connected (空脚)5n/cNot connected (空脚)6RX-Receive Data- (收信号-)7n/cNot connected (空脚)8n/cNot connected (空脚)RJ45型网线插头RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作T568A 线序（图1）和T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、...、第8 脚。

图1：RJ45 型网线插头的T568A 线序接法示意图T568AT568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按T568A 线序接（图1），另一端按T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←-→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←-→集线器；3. 交换机←-→交换机。

RJ45接口定义、制作及检测RJ45接口通常用于数据传输，共有八芯做成，最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型（例如：RJ11也是接头的一种类型，不过它是电话上用的）；RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：直通线、交插线。

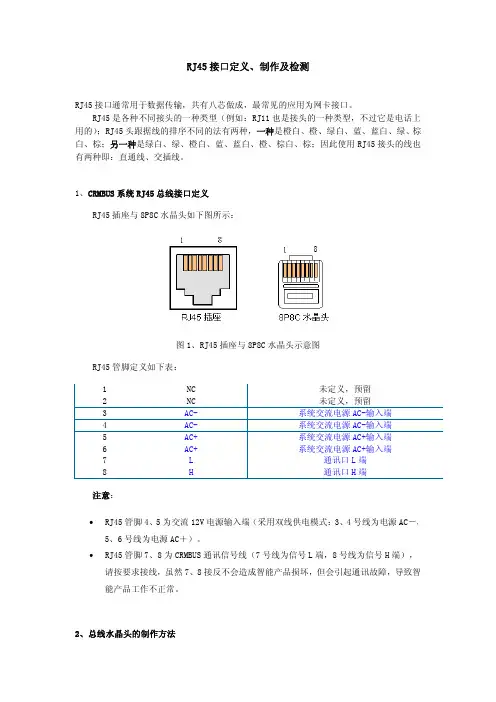

1、CRMBUS系统RJ45总线接口定义RJ45插座与8P8C水晶头如下图所示：图1、RJ45插座与8P8C水晶头示意图RJ45管脚定义如下表：1NC未定义，预留2NC未定义，预留3AC-系统交流电源AC-输入端4AC-系统交流电源AC-输入端5AC+系统交流电源AC+输入端6AC+系统交流电源AC+输入端7L通讯口L端8H通讯口H端注意：•RJ45管脚4、5为交流12V电源输入端（采用双线供电模式：3、4号线为电源AC－，5、6号线为电源AC＋）。

•RJ45管脚7、8为CRMBUS通讯信号线（7号线为信号L端，8号线为信号H端），请按要求接线，虽然7、8接反不会造成智能产品损坏，但会引起通讯故障，导致智能产品工作不正常。

2、总线水晶头的制作方法所有线路连接完并确认线路无误后，则可以给需要制作水晶头的通讯总线制作8P8C 水晶头（RJ45）；接入总线水晶头的每条线含义如下：•1（橙白）备用•2（橙）备用•3（绿白）代表电源负极或电源AC-；•4（兰）代表电源负极或电源AC-；•5（兰白）代表电源正极或电源AC+；•6（绿）代表电源正极或电源AC+；•7（棕白）代表信号L；•8（棕）代表信号H。

制作总线水晶头的线序与制作标准宽带线（568B）相同，要求用户压接水晶头时必须保证每个水晶头的线序一样，考虑以后的升级需要，即使备用线也要严格实行。

夹制水晶头要先小后大分两次用力，每次用力要均匀。

水晶头制作完成后，用水晶头校线器进行校验，确认无误并检测通过为止。

RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

图1：RJ45 型网线插头的 T568A 线序接法示意图T568AT568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。

如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————绿白2————绿3————橙白4————蓝5————蓝白6————橙7————棕白8————棕图2：RJ45 型网线插头的 T568B 线序接法示意图T568BT568B 线序的适用范围一、直连线互连网线的两端均按 T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的 W AN 口3. 电脑←—→ADSL 路由器的 LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按 T568B 接，另一端按 T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————橙白2————橙3————绿白4————蓝5————蓝白6————绿7————棕白8————棕。
