RJ45接口定义和连接

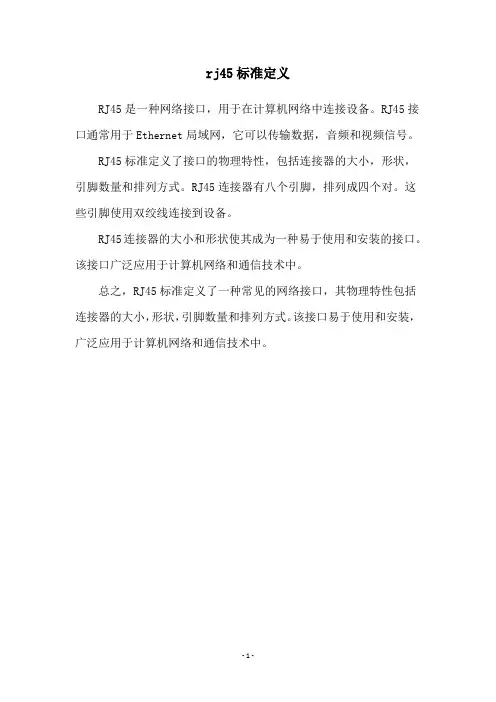

rj45标准定义
RJ45是一种网络接口，用于在计算机网络中连接设备。

RJ45接口通常用于Ethernet局域网，它可以传输数据，音频和视频信号。

RJ45标准定义了接口的物理特性，包括连接器的大小，形状，引脚数量和排列方式。

RJ45连接器有八个引脚，排列成四个对。

这些引脚使用双绞线连接到设备。

RJ45连接器的大小和形状使其成为一种易于使用和安装的接口。

该接口广泛应用于计算机网络和通信技术中。

总之，RJ45标准定义了一种常见的网络接口，其物理特性包括连接器的大小，形状，引脚数量和排列方式。

该接口易于使用和安装，广泛应用于计算机网络和通信技术中。

- 1 -。

RJ45接口通常用于数据传输，共有八芯做成，最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型（例如：RJ11也是接头的一种类型，不过它是电话上用的）；RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：直通线、交插线。

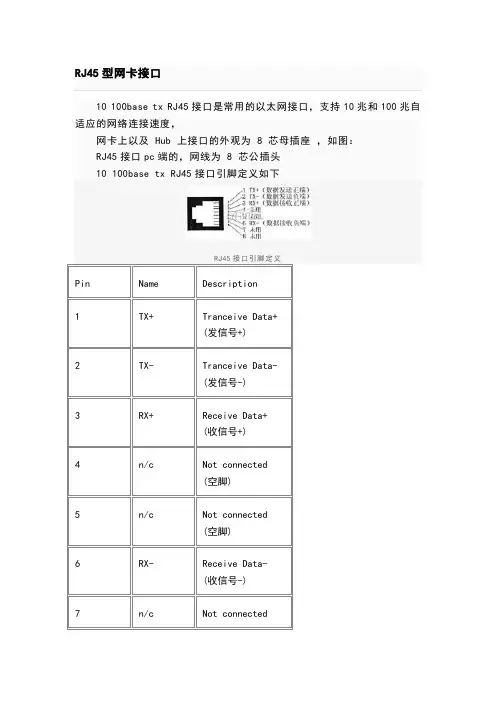

10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，其实在100兆网络中实际只应用了4根线来传输数据，另4根是备份的.传输的信号为数字信号，双铰线最大传输100米距离.网卡上以及 Hub 上接口的外观为 8 芯母插座，如图：RJ45接口pc端的，网线为 8 芯公插头10 100base tx RJ45接口引脚定义如下Pin Name Description1 TX+ Tranceive Data+ (发信号+)2 TX- Tranceive Data- (发信号-)3 RX+ Receive Data+ (收信号+)4 n/c Not connected (空脚)5 n/c Not connected (空脚)6 RX- Receive Data- (收信号-)7 n/c Not connected (空脚)8 n/c Not connected (空脚)1、CRMBUS系统RJ45总线接口定义RJ45插座与8P8C水晶头如下图所示：图1、RJ45插座与8P8C水晶头示意图RJ45管脚定义如下表：1 NC未定义，预留2 NC未定义，预留3 AC-系统交流电源AC-输入端4 AC- 系统交流电源AC-输入端5 AC+系统交流电源AC+输入端6 AC+系统交流电源AC+输入端7 L通讯口L端8 H通讯口H端注意：•RJ45管脚4、5为交流12V电源输入端（采用双线供电模式：3、4号线为电源AC－，5、6号线为电源AC＋）。

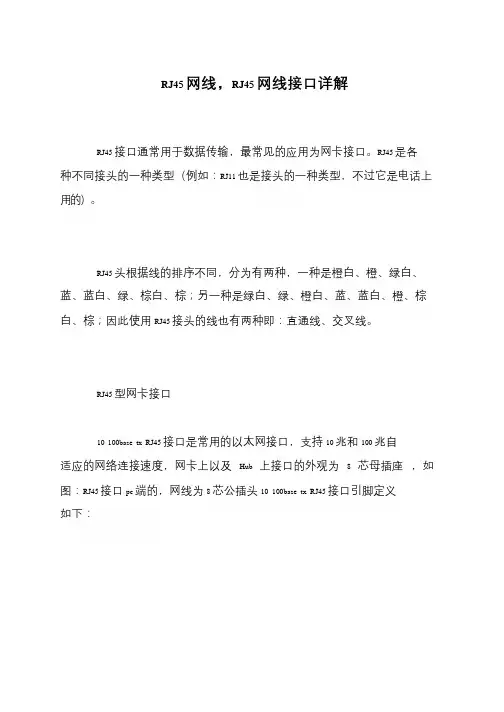

RJ45 网线，RJ45 网线接口详解
RJ45 接口通常用于数据传输，最常见的应用为网卡接口。

RJ45 是各
种不同接头的一种类型（例如：RJ11 也是接头的一种类型，不过它是电话上
用的）。

RJ45 头根据线的排序不同，分为有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕
白、棕；因此使用RJ45 接头的线也有两种即：直通线、交叉线。

RJ45 型网卡接口
10 100base tx RJ45 接口是常用的以太网接口，支持10 兆和100 兆自适应的网络连接速度，网卡上以及Hub 上接口的外观为8 芯母插座，如图：RJ45 接口pc 端的，网线为8 芯公插头10 100base tx RJ45 接口引脚定义如下：。

RJ45接口通常用于数据传输，最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型(例如：RJ11也是接头的一种类型，不过它是电话上用的);RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即：直通线、交插线。

10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，网卡上以及Hub 上接口的外观为8 芯母插座，如图：RJ45接口pc端的，网线为8 芯公插头10 100base tx RJ45接口引脚定义如下RJ45接口引脚定义PinNameDescription1．TX+Tranceive Data+ (发信号+)2．TX-Tranceive Data- (发信号-)3．RX+Receive Data+ (收信号+)4．n/cNot connected (空脚)5．n/cNot connected (空脚)6．RX-Receive Data- (收信号-)7．n/cNot connected (空脚)8．n/cNot connected (空脚)RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。

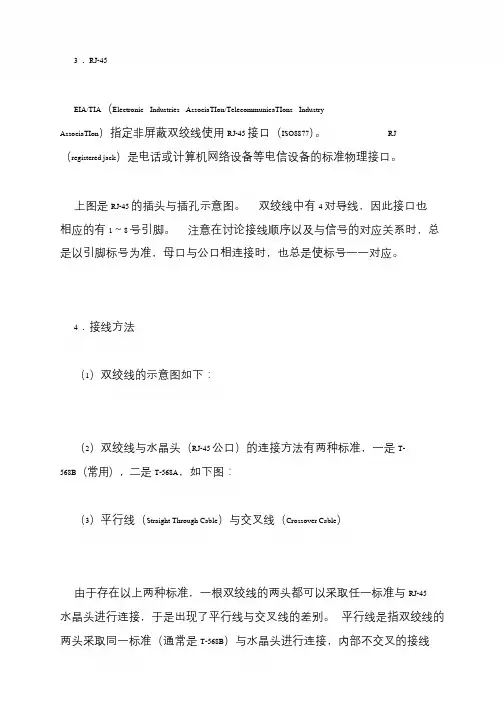

在具体应用时，RJ45 型插头和网线有两种连接方法(线序)，分别称作T568A 线序和T568B 线序。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按T568A 线序接，另一端按T568B 线序接，即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据;2. 集线器←—→集线器;3. 交换机←—→交换机。

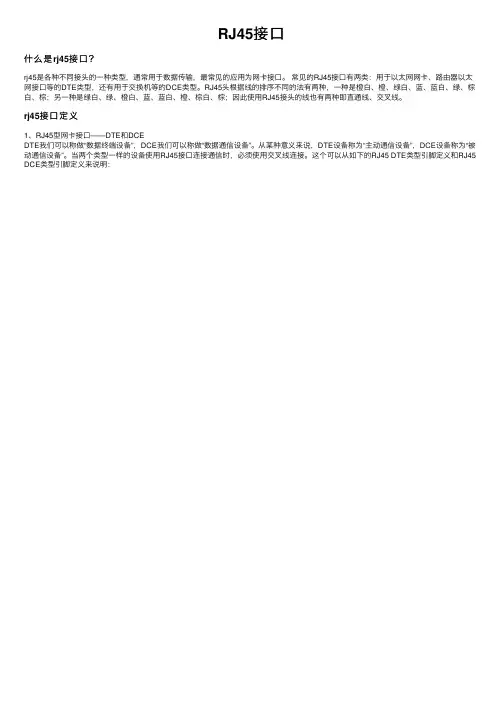

RJ45接⼝
什么是rj45接⼝？
rj45是各种不同接头的⼀种类型，通常⽤于数据传输，最常见的应⽤为⽹卡接⼝。

常见的RJ45接⼝有两类：⽤于以太⽹⽹卡、路由器以太⽹接⼝等的DTE类型，还有⽤于交换机等的DCE类型。

RJ45头根据线的排序不同的法有两种，⼀种是橙⽩、橙、绿⽩、蓝、蓝⽩、绿、棕⽩、棕；另⼀种是绿⽩、绿、橙⽩、蓝、蓝⽩、橙、棕⽩、棕；因此使⽤RJ45接头的线也有两种即直通线、交叉线。

rj45接⼝定义
1、RJ45型⽹卡接⼝——DTE和DCE
DTE我们可以称做“数据终端设备”，DCE我们可以称做“数据通信设备”。

从某种意义来说，DTE设备称为“主动通信设备”，DCE设备称为“被动通信设备”。

当两个类型⼀样的设备使⽤RJ45接⼝连接通信时，必须使⽤交叉线连接。

这个可以从如下的RJ45 DTE类型引脚定义和RJ45 DCE类型引脚定义来说明：。

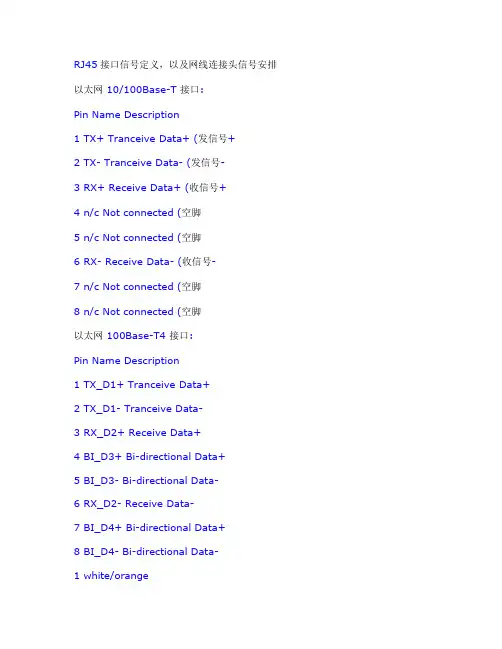

RJ45接口信号定义，以及网线连接头信号安排以太网 10/100Base-T 接口:Pin Name Description1 TX+ Tranceive Data+ (发信号+2 TX- Tranceive Data- (发信号-3 RX+ Receive Data+ (收信号+4 n/c Not connected (空脚5 n/c Not connected (空脚6 RX- Receive Data- (收信号-7 n/c Not connected (空脚8 n/c Not connected (空脚以太网 100Base-T4 接口:Pin Name Description1 TX_D1+ Tranceive Data+2 TX_D1- Tranceive Data-3 RX_D2+ Receive Data+4 BI_D3+ Bi-directional Data+5 BI_D3- Bi-directional Data-6 RX_D2- Receive Data-7 BI_D4+ Bi-directional Data+8 BI_D4- Bi-directional Data-1 white/orange2 orange/white3 white/green4 blue/white5 white/blue6 green/white7 white/brown8 brown/white注：RJ45接口采用差分传输方式，tx+、tx-是一对双绞线，拧在一起可以减少干扰。

串口、并口接口定义并行口与串行口的区别是交换信息的方式不同，并行口能同时通过8条数据线传输信息，一次传输一个字节；而串行口只能用1条线传输一位数据，每次传输一个字节的一位。

并行口由于同时传输更多的信息，速度明显高于串行口，但串行口可以用于比并行口更远距离的数据传输。

1、25针并行口插口的针脚功能：针脚功能针脚功能1 选通 (STROBE低电平 10 确认 (ACKNLG低电平2 数据位0 (DATAO 11 忙 (BUSY3 数据位1 (DATA1 12 却纸 (PE4 数据位2 (DATA2 13 选择 (SLCT5 数据位3 (DATA3 14 自动换行 (AUTOFEED低电平6 数据位4 (DATA4 15 错误观点(ERROR低电平7 数据位5 (DATA5 16 初始化成(INIT低电平8 数据位6 (DATA6 17 选择输入 (SLCTIN低电平9 数据位7 (DATA7 18-25 地线路(GND2.串行口的典型代表是RS-232C及其兼容插口，有9针和25针两类。

"网络设备上8芯母插座(RJ45)的引脚序号如下：RJ45接口8芯网线为公插头引脚序号如下：在10兆网络中实际只应用了4根线来传输数据，另4根是备份的，传输的信号为数字信号，双绞线最大传输距离为100米。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

双绞线线序分类：EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B：T568A的线序为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕T568B的线序为：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕]双绞线一般有三种连接类型：直通、交叉、和全反。

在实践中，一般可以这么理解：1、同种类型设备之间使用交叉线连接，不同类型设备之间使用直通线连接；2、路由器和PC属于DTE类型设备，交换机和集线器属于DCE类型设备；3、RJ45网络接头做法一般有568A和568B两种标准做法，按同一标准即直通线，不同标准即交叉线。

不管如何接线，最后完成后用RJ-45测线仪测试时，8个指示灯都应依次闪烁。

1.直通线一般用来连接两个不同性质的接口。

一般用于：PC机到交换机/集线器<路由器到交换机/集线器直通线的做法就是使两端的线序相同，要么两头都是568A标准，要么两头都是568B标准。

1 <------------>12 <------------>23 <------------>36 <------------>62.交叉线一般用来连接两个性质相同的端口。

一般用于：交换机到交换机集线器到集线器PC机到PC机集线器到交换机$路由器直连到PC机做法就是两端使用不同的线序，一头做成568A，一头做成568B。

1 <------------>32 <------------>63 <------------>16 <------------>23.全反线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console口连接的console线。

RJ45型网卡接口10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，网卡上以及 Hub 上接口的外观为 8 芯母插座，如图：RJ45接口pc端的，网线为 8 芯公插头10 100base tx RJ45接口引脚定义如下RJ45接口引脚定义Pin Name Description1TX+Tranceive Data+(发信号+)2TX-Tranceive Data-(发信号-)3RX+Receive Data+(收信号+)4n/c Not connected(空脚)5n/c Not connected(空脚)6RX-Receive Data-(收信号-)7n/c Not connected(空脚)8n/c Not connected(空脚)RJ45型网线插头RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

图1：RJ45 型网线插头的 T568A 线序接法示意图T568AT568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。

RJ45接口通常用于数据传输，共有八芯做成，最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型（例如：RJ11也是接头的一种类型，不过它是电话上用的）；RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：直通线、交插线。

10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，其实在100兆网络中实际只应用了4根线来传输数据，另4根是备份的.传输的信号为数字信号，双铰线最大传输100米距离.网卡上以及 Hub 上接口的外观为 8 芯母插座，如图：RJ45接口pc端的，网线为 8 芯公插头10 100base tx RJ45接口引脚定义如下Pin Name Description1TX+Tranceive Data+ (发信号+ 2TX-Tranceive Data- (发信号-3RX+Receive Data+ (收信号+4n/c Not connected (空脚5n/c Not connected (空脚6RX-Receive Data- (收信号- 7n/c Not connected (空脚8 n/c Not connected (空脚1、CRMBUS系统RJ45总线接口定义RJ45插座与8P8C水晶头如下图所示：图1、RJ45插座与8P8C水晶头示意图RJ45管脚定义如下表：注意：∙ RJ45管脚4、5为交流12V电源输入端（采用双线供电模式：3、4号线为电源AC－，5、6号线为电源AC＋）。

∙ RJ45管脚7、8为CRMBUS通讯信号线（7号线为信号L端，8号线为信号H端），请按要求接线，虽然7、8接反不会造成智能产品损坏，但会引起通讯故障，导致智能产品工作不正常。

返回2、CRMBUS系统RJ11传感器接口定义CRMBUS智能开关传感器接口使用RJ11插座和6P4C的水晶头，如下图所示：图2、RJ11插座与6P4C水晶头示意图RJ11管脚定义如下表所示：注意：∙科力屋智能开关设计外供电源输出电压为直流DC12V±20％，输出功率≤1W。

RJ45型网卡接口【1 】10 100base tx RJ45接口是经常运用的以太网接口,支撑10兆和100兆自顺应的收集衔接速度,网卡上以及 Hub 上接口的外不雅为 8 芯母插座 ,如图：RJ45接口pc端的,网线为 8 芯公插头10 100base tx RJ45接口引脚界说如下RJ45接口引脚界说Pin Name Description1 TX+ Tranceive Data+(发旌旗灯号+)2 TX- Tranceive Data-(发旌旗灯号-)3 RX+ Receive Data+(收旌旗灯号+)4 n/c Not connected(空脚)5 n/c Not connected(空脚)6 RX- Receive Data-(收旌旗灯号-)7 n/c Not connected(空脚)8 n/c Not connected(空脚)RJ45型网线插头RJ45 型网线插头又称水晶头,共有八芯做成,普遍运用于局域网和 ADSL 宽带上彀用户的收集装备间网线（称作五类线或双绞线）的衔接.在具体运用时,RJ45 型插头和网线有两种衔接办法（线序）,分离称作 T568A 线序（图1）和 T568B 线序（图2）.RJ45 型网线插头引脚号的辨认办法是：手拿插头,有 8 个小镀金片的一端向上,有网线装入的矩形大口的一端向下,同时将没有修长塑料卡销的谁人面临着你的眼睛,从左边第一个小镀金片开端依次是第1 脚.第2 脚.….第8 脚.图1：RJ45 型网线插头的 T568A 线序接法示意图T568AT568A 线序的实用规模这种接法用于收集装备须要交叉互连的场合,所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不合,一端按 T568A 线序接（图1）,另一端按 T568B 线序接（图2）,即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的,实用的衔接场合有：1. 电脑←—→电脑,称对等网衔接,即两台电脑之间只经由过程一条网线衔接就可以互相传递数据;2. 集线器←—→集线器;3. 交流机←—→交流机.如图1 所示,RJ45 型网线插头各脚与网线色彩标记的对应关系是：插头脚号网线色彩1 ————绿白2 ————绿3 ————橙白4 ————蓝5 ————蓝白6 ————橙7 ————棕白8 ————棕图2：RJ45 型网线插头的 T568B 线序接法示意图T568BT568B 线序的实用规模一.直连线互连网线的两头均按 T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的 WAN 口3. 电脑←—→ADSL 路由器的 LAN 口4. 电脑←—→集线器或交流机二.交叉互连网线的一端按 T568B 接,另一端按 T568A 接1. 电脑←—→电脑,即对等网衔接2. 集线器←—→集线器3. 交流机←—→交流机如图2 所示,RJ45 型网线插头各脚与网线色彩标记的对应关系是：插头脚号网线色彩1 ————橙白2 ————橙3 ————绿白4 ————蓝5 ————蓝白6 ————绿7 ————棕白8 ————棕。

RJ45接口通常用于数据传输，共有八芯做成，最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型（例如：RJ11也是接头的一种类型，不过它是电话上用的）；RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：直通线、交插线。

10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，其实在100兆网络中实际只应用了4根线来传输数据，另4根是备份的.传输的信号为数字信号，双铰线最大传输100米距离.网卡上以及 Hub 上接口的外观为 8 芯母插座，如图：RJ45接口pc端的，网线为8 芯公插头10 100base tx RJ45接口引脚定义如下Pin Name Description1 TX+ Tranceive Data+ (发信号+)2 TX- Tranceive Data- (发信号-)3 RX+ Receive Data+ (收信号+)4 n/c Not connected (空脚)5 n/c Not connected (空脚)6 RX- Receive Data- (收信号-)7 n/c Not connected (空脚)8 n/c Not connected (空脚)1、CRMBUS系统RJ45总线接口定义RJ45插座与8P8C水晶头如下图所示：图1、RJ45插座与8P8C水晶头示意图RJ45管脚定义如下表：RJ45管脚号CRMBUS定义定义描述1NC未定义，预留2NC未定义，预留3AC-系统交流电源AC-输入端4AC- 系统交流电源AC-输入端5AC+系统交流电源AC+输入端6AC+系统交流电源AC+输入端7L通讯口L端8H通讯口H端注意：•RJ45管脚4、5为交流12V电源输入端（采用双线供电模式：3、4号线为电源AC－，5、6号线为电源AC＋）。

网线接法大全（RJ45型网线插头）其实我们用的网线标准接法是568B 白橙- 橙-白绿-蓝- 白蓝- 绿-白棕- 棕其实真正通信的只有四芯，把白橙- 橙- 白绿-绿四组芯线插入相应的线槽中，并可通信，但这最大通信在10M 我们生活中100M 根本线接四个水晶头的做法，是很可行的。

如果只有一根网线，但想两台机子同时上网，不增加外设，做网线时法水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

三、HUB连HUB （上网设备连接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么区别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。

用于不同设备相连（如网卡到交换机）。

交叉线：一端做成T568B一端做成T568A。

用于同种设备相连（如网卡到网卡）。

10M的网卡中只有四根弹片，8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做；100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严格按照规范做线能减少网络故障。

RJ45RJ45 即 RJ45接口。

RJ45是各种不同接头的一种类型（例如：RJ11也是接头的一种类型，不过它是电话上用的）；RJ45通常用于计算机网络数据传输，接头的线有直通线（12345678对应12345678）、交叉线（12345678对应56341278）两种.简介RJ45接口通常用于数据传输，最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型（例如：RJ11也是接头的一种类型，不过它是电话上用的）；RJ45头根据线的排序不同分为两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：（12345678对应12345678）、交叉线（12345678对应56341278）两种。

网卡接口10/100 Base TX RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，常见的RJ45接口有两类：用于以太网网卡、路由器以太网接口等的DTE类型，还有用于交换机等的DCE类型。

DTE我们可以称做“数据终端设备”，DCE我们可以称做“数据通信设备”。

从某种意义来说，DTE设备称为“主动通信设备”，DCE设备称为“被动通信设备”。

当两个类型一样的设备使用RJ45接口连接通信时，必须使用交叉线连接。

这个可以从如下的RJ45 DTE 类型引脚定义和RJ45 DCE类型引脚定义来说明：RJ45接口DTE类型引脚定义RJ45接口DCE类型引脚定义网线插头RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和ADSL宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

千兆r j 45引脚定义
千千兆兆R R J J 4455是是一一种种网网络络连连接接器器，，通通常常用用于于以以太太网网中中传传输输高高速速数数据据。

R R J J 4455引引脚脚定定义义如如下下：：
11号号引引脚脚：：T T D D ++（（发发送送数数据据正正极极））
22号号引引脚脚：：T T D D --（（发发送送数数据据负负极极））
33号号引引脚脚：：R R D D ++（（接接收收数数据据正正极极））
44号号引引脚脚：：未未分分配配
55号号引引脚脚：：未未分分配配
66号号引引脚脚：：R R D D --（（接接收收数数据据负负极极））
77号号引引脚脚：：未未分分配配
88号号引引脚脚：：未未分分配配
在在千千兆兆以以太太网网中中，，R R J J 4455连连接接器器只只使使用用了了11、、22、、33、、66号号引引脚脚，，其其中中11、、22号号引引脚脚用用于于发发送送数数据据，，33、、66号号引引脚脚用用于于接接收收数数据据。

这这种种连连接接器器的的设设计计符符合合千千兆兆以以太太网网标标准准，，可可提提供供高高速速、、可可靠靠的的网网络络连连接接。

RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

图1：RJ45 型网线插头的 T568A 线序接法示意图T568AT568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。

如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————绿白2————绿3————橙白4————蓝5————蓝白6————橙7————棕白8————棕图2：RJ45 型网线插头的 T568B 线序接法示意图T568BT568B 线序的适用范围一、直连线互连网线的两端均按 T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的 W AN 口3. 电脑←—→ADSL 路由器的 LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按 T568B 接，另一端按 T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————橙白2————橙3————绿白4————蓝5————蓝白6————绿7————棕白8————棕。
