串并联电路判断经典例题

设计电路图连接特点头尾相连，逐个顺次连接头头相连，并列连接在两点之间识别串并联电路的4种方法及练习核心提示：学会正确识别串并联电路是初中物理的重要知识点之一，会识别电路是学习电路连接和电路计算的基础，对于电路的识别要紧紧抓住串联电路和并联电路的基本特征，而不应单从形状上去分析。

1•使用定义法识别串并联电路（如下图所示）若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，贝y电路就是并联电路。

串联电路并联电路注：头，尾：电流流进处即为头；电流流出处即为尾。

2•使用电流流向法识别串并联电路从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。

若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，贝9分支处到汇合处之间的电路是并联的（如图2所示）。

电流流向法是电路分析中常用的一种方法。

例1.分析下图所示电路中，开关闭合后，三盏灯的连接形式，并分析开关的作用。

分析：用“电流流向法”来判断.在图甲所示的电路中，从电源的正极出发，电流依次通过了灯L1.L2和L3,电路中没有出现“分叉”，见图3的虚线所示，所以这三盏灯是串联的.在串联电路中，一个开关可以控制所有的用电器。

为识别图乙所示电路的连接方式，可以先用虚线将电流通过的所有路径在图中画出来，在图中可看出，电流的流向是：由此可看出灯L1,L2和L3分别在三条支路上，所以这三盏灯是并联的。

其中通过灯L、的电流通过了开关S，当开关S断开时，灯L、中121112没有电流通过，两灯熄灭，因此开关S控制L、L两盏灯泡。

开关S在干1122路上，控制三盏灯。

在如图所示电路中用“电流流向法”画出了图丙中的电流流向。

见图4的虚线所示，电流有三条通路，且每一流线上只有一个用电器，则此电路为并联电路。

开关S在干路上，控制三盏灯。

3.使用节点法识别串并联电路节点法：就是在识别电路的过程中，不论导线有多长，只要其间没有电源、用电器等,导线两端点均可以看成同一个点，从而找出各用电器两端的公共点。

串、并联电路的识别方法及典型例题电路连接有两种基本方法──串联与并联。

对于初学者要能够很好识别它们有点难度，下面结合串并联电路特点和实例，学习区别这两种电路的基本方法，希望对初学者有所帮助。

一、串联电路如果电路中所有的元件是逐个顺次首尾连接起来的，此电路就是串联。

我们常见装饰用的“满天星”小彩灯，就是串联的。

家用电路中的开关与它所控制的用电器之间也是串联的。

串联电路有以下一些特点：（1）电路连接特点：串联的整个电路只有一条电流的路径，各用电器依次相连，没有“分支点”。

（2）用电器工作特点：各用电器相互影响，电路中若有一个用电器不工作，其余的用电器就无法工作。

（3）开关控制特点：串联电路中的开关控制整个电路，开关位置变了，对电路的控制作用没有影响。

即串联电路中开关的控制作用与其在电路中的位置无关。

二、并联电路如果电器中各元件并列连接在电路的两点间，此电路就是并联电路。

教室里的电灯、马路上的路灯、家庭中的电灯、电风扇、电冰箱、电视机等用电器之间都是并联在电路中的。

并联电路有以下特点：（1）电路连接特点：并联电路由干路和几条支路组成，有“分支点”。

每条支路各自和干路形成回路，有几条支路，就有几个回路。

（2）用电器工作特点：在并联电路中各用电器之间相不影响。

某一条支路中的用电器若不工作，其他支路的用电器仍能工作。

比如教室里的电灯，有一只烧坏，其它的电灯仍然能亮。

这就是互不影响。

（3）开关控制特点：并联电路中，干路开关的作用与支路开关的作用不同。

干路开关起着总开关的作用，控制整个电路。

而各条支路开关只控制它所在的那条支路。

三、识别电路方法1．定义法：综合运用上面介绍串并联电路的连接特点及用电器工作特点，针对一些简单、规则的电路是行之有效的方法，也是其它方法的基础。

2．路径识别法：根据串并联电路连接特点，串联的整个电路只有一条电流的路径，如果有两条或两条以上的路径即为并联电路。

例题1 如图1所示的电路，是判断连接方式是串联还是并联？【解析】我们可以在图形上用箭头标示出电流的路径，电流从电源的正极出发，若只有一条路径，则是串联，若有两条或两条以上路径则是并联；图中可以标示出三条路径，如图2所示，可以用箭头在图形上标画出来，第一条是从正极→A→L1→B→负极，第二条是正极→A→L2→B→负极，第三条是正极→A→L3→B→负极。

专题5:串、并联电路的识别判断与作图一、串、并联电路的识别：“串联同舟共济相互影响，并联各走各的互不影响。

”1.某电路中连有两只灯泡，一只开关，当开关闭合，两灯均发光。

若拧下其中一只灯泡，另一只灯泡就熄灭，则两灯肯定是_______联；若拧下一只灯泡，另一只灯泡仍发亮，则两灯肯定联。

变式：（1）汽车在转弯前,司机拨动转向横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭,但其中一个损坏时,另一个仍能正常工作,这两个转向灯在电路中的连接方式为,转向杆相当于电路中的。

（2）(13黑河）下列给出的用电器中连接方式属于串联的是（）A.烘托节日气氛的小彩灯---满天星B.道路两旁的路灯C.家中的电视和电脑等家用电器D.教室里照明用的日光灯（3）（13巴中）教室内安装有八盏日光灯，由一个开关控制，它们同时亮，同时熄灭．这八盏灯的连接方式是（）A．串联B．并联C．串联或并联D．无法判断（4）（12德州）现在许多宾馆都利用房卡取电，如图所示。

只有把房卡插入槽中，房间内的用电器才能使用。

房卡的作用相当于家庭电路中的，房间里各用电器之间是联的。

2.（11襄阳）如图所示电路中，属于串联电路的是（）变式：（1）（多选）如图所示的电路中，闭合开关后三盏灯是并联的是（）3.如图所示,甲图中的两盏灯是联的;乙图中的两盏灯是联的;丙图中的两盏灯是联的；丁图中的两盏灯是联的。

变式：（1）在如图所示的电路中，开关闭合后，三个灯泡并联的电路是（）（2）如图所示电路中,开关能够同时控制两盏灯,且两灯发光情况互不影响的电路是( )答案：B4.（13阜新）如图所示的电路，要使两个小灯泡L1，L2串联，应（）A．断开开关S1，S2，闭合开关S3B．断开开关S1，S3，闭合开关S2C．断开开关S1，闭合开关S2，S3D．断开开关S2，闭合开关S1，S3练习：（1）如图所示,要使灯泡L1和L2组成串联电路,应( ）A.闭合S2,断开S1B.断开S1和S2C.闭合S1和S2D.闭合S1,断开S2（2）如图所示的电路,要使两个小灯泡L1、L2串联,应( ）A.断开开关S1、S2,闭合开关S3B.断开开关S1、S3,闭合开关S2C.断开开关S1,闭合开关S2、S3D.断开开关S2,闭合开关S1、S35.(巴中中考)如图所示的电路图中,要使灯泡L1和L2组成并联电路,应该( )A.只闭合S3B.同时闭合S1和S3,断开S2C.同时闭合S1和S2,断开S3D.只闭合S26.如图所示的电路中,使两盏灯都有电流流过的操作是( )A.开关S1、S2、S3都闭合B.只闭合开关S2、S3C.只闭合开关S2D.只闭合开关S17.如图所示,下面关于电路的几种判断正确的是( )A.L1、L2、L3三盏灯是并联的B.L1、L2并联后与L3串联C.L2、L3并联后与L1串联D.当开关S闭合后只有L2、L3发光8.如图所示电路,下列方法正确的是( )A.当闭合S1、S3,断开S2时,L1、L2并联B.当闭合S2、S3,断开S1时,两灯都亮C.当闭合S1、S3,断开S2时,L1、L2串联D.当闭合S1、S2,断开S3时,两灯都亮9.根据如图所示电路,回答下列问题：(1)若只让灯L1亮,应闭合开关，断开开关。

一、选择题: 识别串联电路和并联电路专题1、如下图的电路中，闭合开关时，以下说确的是〔〕A.两灯泡串联B.电流表测的是总电流 C.电流表测的是L 的电D.电流表测的是L 的电流 122、如下图，要使灯泡L 2并联在电路中，那么三个开关 的断开、闭合情况是〔〕 A.S 、S 闭合，S 断开B.S 、S 闭合，S 断开1 32231 C.S 闭合，S 、S 断开D.S 闭合，S 、S 断开2 13123〔2〕〔3〕 3、如下图电路，要使灯泡L 和L 组成串联电路，应该〔〕 12A.只闭合SB.只闭合SC.同时闭合S 和SD.同时闭合S 和S 3212134、如下图的电路中，使两盏灯都有电流流过的操作是〔〕 A.5、 A.6、 A. B. C.D.开关S 、S 、 12 如下图电路， 只闭合SB. 3 S 3都闭合B.只闭合开关S 2、S 3C •只闭合开关S 2D •只闭合开关S 要使灯泡L 和L 组成并联电路，应该〔〕 12只闭合SC.同时闭合S 和SD.112 〕 如下图，以下分析正确的选项是〔 只闭合S 时，L 发光、L 不发光，A 测L 电流 12122 只闭合S 时，L 发光、L 不发光，A 测L 电流21211 闭合S 、S 时，L 、L 并联，A 测L 电流闭合S 、S 时，L 、L 串联，A 、A 示数相等 7、如下图的电路，当开关S 闭合后〔 A. B. C. D. 8、A.B. C. D. .1 9、如下图的电路中〔 A. B. C. D. 假设甲表是电压表， 假设甲表是电流表， 假设甲表是电压表， 假设甲表是电流表， 乙表是电流表,乙表是电流表，乙表是电压表，乙表是电压表， 〕 那么电阻R 2那么电阻R 串那么电阻R 。

那么电阻R 1| 并联 联串联并联R1R2—©— 对如下图电路的分析，错误的选项是〔〕当断开S 、S ,闭合S 时，R 与R 为串联 12312 当断开S ，闭合S 、S 时，R 与R 为并联当断开S ，闭合S 、S 时，R 与R 为串联 1'23'12只要同时闭合S ］、S ，就会出现短路现象13〕 假设S 、S 和S 都闭合时，那么L 和L 并联 12312假设S 、S 和S 都闭合时，那么L 和L 串联1 2312假设S 断开、S 和S 闭合时，那么L 和L 串联 1212 假设S 断开、S 和S 闭合时，那么L 和L 并联2 1312 10、分析图中各开关的断开与闭合所形成的电路情况，正确的选项是〔〕1——®™®■b三1 A. 只闭合S 、S 时，灯L 、L 串联 2312 B. 只闭合S 时，灯L 、L 串联112在如下图的各电路图中，能反映出七、A. B.C. 只闭合S 、S 时，灯L 亮L 不亮12’12D. 同时闭合S 、S 、S 时，灯L 、L 并联123’1211、一种声光报警器的电路如下图，各元件均能正常工作，对可能出现的现象描述正确的选项是〔〕 A.灯亮，铃一定响B.铃响，灯一定亮C.灯亮，铃一定不响D .铃响，灯一定不亮12、如下图电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的选项是〔〕 A.电灯亮，电铃响B.电灯亮，电铃不响C.电灯不亮，电铃响D.电灯不亮，电铃不响13、如下图的电路，耍使灯L 和L 并联、应当〔〕12A.闭合s 和s ，断开sB .闭合s 和s,断开s12’313’2 C.闭合s 和s ，断开sD .闭合s 、s 和s23’112314、在如下图的电路中，为使灯弋与］并联，应〔〕 A.闭合开关S 、S,断开SB.闭合开关S 、S,断开S1 2’313’2 C.闭合开关S 、S,断开SD.同时闭合开关S 、S 、S23’112315、如下图电路，电源电压为6V 不变.L 、L 是额定电压为6V,电阻为10Q的一样灯泡〔忽12略温度对灯泡电阻的影响〕.以下说法中，正确的选项是〔〕A. 当仅闭合S 、S 时，L 、L 都不能正常发光1212B. 当仅闭合S 、S 时，L 亮、L 不亮23'12 C. 当仅闭合S 、S 时，电流表的示数为0.3A 13D. 当仅闭合S3时，电路总电阻为20016、如下图的四个电路图中，各开关都闭合后，灯泡弋与］串联的是〔丨1218、如下图的电路中，小灯泡弋和］都标有“3V0.25A“字样,源由2节1.5V 的干电池组成.那么以下说法中错误的选项是〔A. S 闭合后，L 「L 2并联，且都能发光B. S 闭合后，电路将发生短路C. 要想使L 、L 串联，可去掉导线b1217、 〕D.假设将导线M从接线柱B改接到A上，那么两灯都能正常发光19、节日用的小彩灯，在一个灯坏了之后，其他的灯泡都不能正常工作，那么这些小彩灯〔〕A.—定是串联B.可能是串联，也可能是并联C.一定是并联D.无法判定20、有一个看不见部情况的盒子，盒上有两个灯泡和一个开关，它们的连线在盒•闭合开关，两个灯泡都发亮，断开开关，两个灯泡都熄灭.在不翻开盒子的情况下，小玲为了判断两个灯泡的连接方式，把其中一个灯泡拆下，闭合开关，观察另一个灯泡.以下说确的是〔〕A.如另一个灯还亮，那么原来两灯是并联B.如另一个灯还亮，那么原来两灯是串联C.如另一个灯不亮，那么原来两灯是并联D.以上说法都不对21、〔A. B. C. D. 22、分析图中各开关的断开与闭合所形成的电路情况，正确的选项是〕只闭合S 、S 时，灯L 、L 串联2312只闭合S 时，灯L 、L 串联 只闭合S 、S 时，灯L 亮L 不亮12’12同时闭合S 、S 、S 时，灯L 、L 并联123’12列电路图中，开关S 闭合后，两个电阻并联的是〔23、 A. B. C. D. 24、 A. C.25、 1R1 b1r I ———IR— o111对如下图电路的分析，错误的选项是〔〕当断开S 、S ,闭合S 时，R 与R 为串联当断开S ，闭合S 、S 时，R 与R 为并联当断开S ，闭合S 、S 时，R 与R 为串联只要同时闭合S ］、S 3，就会出现短路现象如下图的电路中，使两盏灯都有电流流过的操作是〔开关S 、S 、S 都闭合B.只闭合开关S 、S12323只闭合开关SD.只闭合开关S21一般家庭的卫生间都要安装照明灯和换气扇.使用时，有时需要各自独立工作，有时需 要它们同时工作•评价图5所示的电路，你认为符合上述要求的是〔〕26、如下图的电路中，要使电阻R 和R?组成并联电路，那么应将〔A.S 闭合，S 、S 断开B.S 闭合，S 、S 断开213312 C.S 、S 闭合，S 断开D.S 、S 闭合，S 断开1223127、关于生活中的一些电路连接，以下判断不正确的选项是〔〕 A. 节日的夜晚，装扮淮河畔小树的小彩灯是串联的B. 道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C.一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的A—S D 〕SD.楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮,所以声控开关、光控开关及灯是串联29、如下图的电路中，开关s 闭合后，小灯泡L 2均正常发光，那么以下说确的是〔〕A.L 和L 在电路中并联B.L 和L 在电路中串联1212C.甲是电流表，乙是电压表D.甲是电压表，乙是电流表30、用一个开关控制两个灯，这两个灯的连接方式〔〕A .一定是串联B.—定是并联C.可能串联，也可能并联D.串联、并联都不行31、家用电吹风机的电路如下图，其中电热丝通电后会发热，电动机通电后会送风，拨动选择开关S 时，以下说确的是〔〕A.接通1,2时电吹风出凉风B.接通1,2时电吹风出热风C.接通2,3时电吹风出热风D.接通3,4时电吹风出凉风32、要使图中的两盏电灯L 和L 并联，那么开关S 、S 和S 应〔〕12123A.S 接通，S 、S 断开B.S 接通，S 和S 断开312213 C.S 、S 接通，S 断开D.S 、S 接通，S 断开12313233、把一个电池组、两盏电灯和一个开关用导线连接起来，使两盏电灯发光，这时断开开关，以下判断正确的选项是〔〕A.假设两灯都不亮，那么这两盏灯一定是串联B.假设两灯都不亮，那么这两盏灯一定是并联的C.假设只有一盏灯亮，那 么这两盏灯一定是串联的D.假设只有一盏灯亮，那么这两盏灯一定是并联的34、如图所示的电路中，电源电压保持不变•闭合开关S 2，两个灯泡L 2都正常发光；假设开关S 2断开，那么〔〕 A. 灯泡L 熄灭，灯泡L 亮度37、教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温.在使用投影仪时，要求先启动带动风扇的电动机，再使灯泡发光；如果风扇不启动，灯泡就不能发光.如下图的电灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮.这里剑相当于“开关〃，选 项中能反映上述比赛原理的电路图是〔〕A. 41、 A. C. 42、B.C.如图是一种声光报警器的电路图，闭合开关s 和s 后会出现〔12灯亮、铃响B.灯亮，铃不响灯不亮，铃响D.灯不亮，铃不响某机要室大门是由电动机控制的，钥匙〔电路开关〕分别由两名工作人员保管，单把钥匙无法翻开•图中符合要求的电路是〔〕A.<3 —1|~~D.开关断开时，照明灯熄灭，指示灯会发出微弱的光，以便夜间显 路图中能符合要求的是〔〕38、如图甲所示，家庭照明灯的一种按键开头上有一个指示灯，在实际使用中发现，当开关闭合时，只有照明灯发光；示开关的位置•据此开关的控制特性，能正确表示照明灯〔L 〕和指示灯〔L 〕12连接方式的电路图是图中的〔〕A39、小汽车司机前仪表盘上大都有一个用来提醒司机车门是否关好的指示灯，假设四个车门中任意一个车门〔相当于开关〕未关好，该指示灯会发光.在如下图的电路中，你认为符合要求的是：〔〕D40、小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯.只要四个车门中有一个没关闭〔此时装在车门上的电路开关处于断开〕，指示灯就发光提醒.下面四个电路中，能表达该装置工作原理的是〔〕B. C.AA.B.C.D.43、汽车中有如下图的电路•电路中上端带金属细杆的金属滑块M与J两侧金属弹簧相连并接入电路中，M与弹簧套在光滑绝缘的水平细杆上，汽车静止时，M上的金属细杆与红、绿灯下端的触头都不接触，当汽车向前启动时〔〕A.红、绿灯都亮B.红、绿灯都不亮C.红灯亮，绿灯不亮D.红灯不亮，绿灯亮44、教室走廊里的电灯是由对声和光敏感的开关控制着的，“光控"开关只会在夜间闭合，“声控〃开关在有声音的时候自动闭合，过一会又自动断开，这样电灯只会在夜晚有声音时47、为了生活方便，卧室里的同一个照明灯通常用两个开关控制.D.一个安装在进门处，另45、投影机的光源是强光灯泡，发光时必须用风扇给它降温.现想设计投影仪的电路，要求带动风扇的电动机选启动后，灯泡才可以发光；电动机未启动，灯泡不可以发光.图中符合设计要求的是〔〕46、抽油烟机装有照明灯和排气扇.使用中，有时需要它们单独工作，有时需要它们同时工作.如下图的四个电路中，你认为符合上述要求的是〔〕个在床头附近，操作任意一个开关均可以开灯、关灯.下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是〔〕48、如下图的电路中，甲、乙、丙为电流表或电压表•闭合开关S后,要使小灯泡L2均能发光并且组成串联电路.那么〔〕A.甲为电流表，乙、丙为电压表B.乙为电流表，甲、丙为电压表C.甲为电压表，乙、丙为电流表D.乙为电压表，甲、丙为电流表49、火车的车厢后面有两间厕所，只有当两间厕所的门都关上时〔每扇门的插销相当于一个开关〕，车厢中的指示牌的指示灯才会发光，指示牌就会显示“厕所有人〃字样，如下图,提醒旅客厕所都有人•你认为最符合上述要求的电路图是〔〕吐町650、家用电熨斗为适应不同衣料的熨烫，设计了调整温度的多挡开关.使用时转动旋钮即可使熨斗加热到所需的温度.图是电熨斗的电路图.旋转多挡开关可以改变1、2、3、4之间的连接情况.现将开关置于温度最高挡，这时，1、2、3、4之间的连接是图5中的哪一幅〔D.二、填空题1、如下图，汽车在转向前，司时机拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为；司机所拨动的这根横杆就相当于电路中的.2、电与我们生活息息相关，一般家用电器通常以联的方式接入电路.家庭电路中照明灯泡与控制它的开关之间是联的，电冰箱、电视机、电灯等用电器的连接方式是联；教室里的电风扇与日光灯是联，电风扇正常工作时电压为V.路灯给市民出行带来方便，给城市增添异彩.我们发现同排路灯即使一盏灯烧了，其它仍然亮着，这是因为各盏路灯间的连接方式是〔选填“串联〃或“并联〃〕；3、如图是电冰箱的简化电路图•图中L 是电冰箱的照明灯，M 是压缩机用的电动机.开关S 、S 都闭合时，L 与M 〔选填“串联"或“并12联"〕.S 2中属于温控开关的是.4、如图是简化了的电冰箱的电路图.图中M 是压缩机的电动机，L 是电冰箱部的照晚灯.当电冰箱接入电路后，关闭了电冰箱的门时，开关S 与S 的状态是；当又翻开正在工作的电冰箱门时，开关S 与121S 的状态是25、在进展英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的•它们的连接方式是联，原因是它们〔选填“能〃或“不能〃〕独立工作.6、二极管是电子电路的重要元件，它的电路符号为：-^P ，当电流从它A 端流入时，二极管的电阻很小，可视为二极管短路.当电流从它B 端流入时，二极管的电阻很大，可视为二极管断路.〔1〕如图灯L 、L 的连接方式是12B.B.A.C.〕2〔串联还是并联〕；〔2〕当开关S闭合后，L2〔亮或不亮〕.7、小明家新安装了一台浴霸，供浴室照明和取暖使用，浴霸是由1个照明灯和4个取暖灯组成的，照明灯和取暖灯可以单独使用，它们是联，翻开取暖灯一段时间后，浴室空气的能将〔填“变大'’“变小'’或“不变〃〕，为了平安〔填“能〃或“不能〃〕用湿手触摸开关.8、如下图的电路，不允许同时闭合的开关是，假设要L与L构成并联电路，应闭合的开关12是，假设只闭合S],那么灯发光.9、路灯总是同时亮，同时灭，它们的连接方式一定是联的；它们所消耗的电能可以用表来测量.10、如下图是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝.将插头插入插座，假设只闭合开关S]，电吹风吹出的是风；假设将开关£、s2都闭合，电吹风吹出的是风•〔热/冷〕11、如图，甲是，乙是，可组成两灯并联电路〔填小灯泡或电流表〕12、现在许多宾馆都利用房卡取电，只有把房卡插入槽中，房间的用电器才能使用.房卡的作用相当于家庭电路中的，房间里各用电器之间是的•13、小宇翻开家中的冰箱门，看到冰箱的指示灯亮着，而压缩机并没有工作，从而他判断出冰箱的指示灯和压缩机是〔填“串联〃或“并联〃〕的；当他翻开冷冻室的门时，看以侧壁上有很多霜，这是水蒸气〔填物态变化的名称〕形成的，当他拿起湿抹布去擦时，抹布却粘在了侧壁上，这是因为抹布上的水〔填物态变化的名称〕形成的.14、如下图，假设将某一导体接到电路A、B之间，那么导体与灯泡是联的•如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比拟灯泡的来判断不同导体电阻的大小；假设两个导体的电阻差异不大，那么必须用表替换灯泡，作更为准确的判断.15、如下图，当开关闭合，其它开关断开时，L、L串联；当开关12闭合，其它开关断开时L、L并联.1216、家庭电路中，电饭锅和其它用电器之间是联的；电饭锅是利用电流的效应工作的.家用电器通常是以的方式接入电路.电暖器主要利用电流的效应来工作；电磁起重机主要利用电流的效应来工作.17、双筒洗衣机分洗涤筒和脱水筒,分别由两个电动机来带动,这两个电动机应该是联的.〔填“串〃或“并〃〕家庭电路中各用电器与插座都是联的，18、如图：要使灯L、L组成串联电路，那么应闭合开关；要使灯L、121L2组成并联电路，那么应闭合开关•开关不能同时闭合，原因是.三、实验设计：1、在学习电路的连接方式容时，教师带了-个如下图的教学示教板，外观上只能看到两个灯泡和一个开关，王亮同学感到好奇，乘教师不注意，将开关合上，结果看到两个小灯泡都发光，-时无法确定电路是串联还是并联，仔细观察发现有一处接头露在外面，以下两种简单判断方法是否可行？请你在表中空格填写“可行〃或“不可行〃•方法操作现象结论方法是否可行方法1把其中一灯泡从灯座中取下另一灯熄灭两灯一定是串联方法2把接线头拧开使电线断开两灯熄灭两灯一定是串联2、某校建教学楼、实验楼、图书馆接各一幢，每幢楼需要安装一个电铃，以便传递作息时间的信息，要求三个电铃用一个单刀多掷开关控制，同时每个电铃的工作互不影响，请你设计一个电路的原理图，电路元件从图中选取.〔导线用笔画线表示〕_ft_d兌3、黑盒问题：某实验装置面板上有三个接线柱A、B、C和电灯、电铃各一个，如下图•用导线连接A、B,铃响灯亮；用导线连接A、C,铃更响，灯不亮；用导线连接B、C,铃不响，灯不亮•试画出此装置的部电路图.word.zl.。

题一、判断下列电路图是串联电路还是并联电路下图中，是几位同学画出的三个小灯泡连接的电路图，你认为三个小灯泡属于串联接法的是（）题二含电压表电流表的情况题三多开关问题1、如图所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。

当S1，S2闭合时，能亮的灯是______，它们是______联的。

当S1闭合、S2断开时，能亮的灯是______。

题四1如图所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到，小明同学试了一下，闭合开关时，两灯泡都亮，断开开关时，两灯泡都熄灭，这两个小灯泡究竟是串联还是并联，请你提出一个可行的判断方法．2.由开关、电源和两个小灯泡组成的电路，当开关断开时，L1不发光，L2发光；当开关闭合时，L1和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是（）A.L1和L2并联，再与开关串联B.L2和开关串联，再与L1并联C.L1和开关并联，再与L2串联D.L1和开关串联，再与L2并联3.某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是（ ）A.只能将两盏灯并联B.只能将两盏灯串联C.两盏灯可以是串联，也可以是并联D. 以上说法都不正确4.如图所示的电路中，灯L 1、L 2是_________ 联，开关S 1控制灯_________，S 2控制灯_________.题五１如图2所示电路，两只小灯泡L1和L2均正常发光，则下面几种说法中正确的是：（ ）A ．甲是电流表，乙是电压表；B ．甲是电压表，乙是电流表；C ．甲、乙都是电流表；D ．甲、乙都是电压表。

2．在如图所示的电路中，A 、B 、C 分别表示电流表或电压表，21L L 、为相同灯泡，当S 闭合，两灯都发光，亮度相同，则可以判断几列几种说法中正确的是（ ）．A ．○A 、○B 、○C 均为电流表 B ．○A 、○B 、○C 均为电压表C ．○A 、○C 为电压表、○B 为电流表D ．○B 为电压表，○A 、○C 为电流表初中物理电学电路故障分析一、串联电路中的故障分析：（以电路中两盏为例子）例：如图当闭合开关时，L1亮，L2不亮。

串联电路与并联电路练习题及详细解析【典型例题】类型一、串联电路与并联电路1．（2016春•威海校级期中）下列关于串联电路的说法中，错误的是（）A．各用电器是逐个顺次地连接起来的B．若一个用电器的内部开路，其余的用电器仍可能通电工作C．开关可使电路中的各灯泡同时发光或同时熄灭D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间【思路点拨】在串联电路中各用电器首尾相接，电路中电流只有一条路径，各用电器之间相互影响，开关在电路中控制所有用电器的通断，改变开关的位置，其控制作用不变。

【答案】B【解析】A、各用电器是逐个顺次地连接起来的电路是串联电路，所以选项A不符合题意，B、串联电路中电流只有一条流通路径，若一个用电器的内部开路，其余的用电器都不能通电工作，所以选项B符合题意，C、开关可使电路中的各灯泡同时发光或同时熄灭，所以选项C不符合题意，D、连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间，所以选项D不符合题意，故选B。

【总结升华】题目考查了用电器串联和并联之外还涉及开关的串联和并联，要根据串并联电路的开关控制特点，和用电器是否互相影响来判断。

举一反三：【变式】每当夜幕降临时，马路上路灯亮起来，给人们夜间的出行带来了方便，马路上路灯的连接方式是（）A．并联B．串联C．可能是串联，也可能是并联D．无法判断【答案】A2. （2015•钦州中考）如图所示的四个电路中，两灯泡属于串联接法的是（）【思路点拨】串联电路中，电流的路径只有一条，各元件顺次逐个连接，并联电路中，电流有多条路径，各用电器并列连接，工作时互不影响，据此来结合电路图进行判断。

【答案】D【解析】A、两开关均闭合后，两只灯泡并列连接，工作时互不影响，为并联电路；B、两开关均闭合后，一个灯泡被短路，电路为另一灯泡的基本电路；C、S1断开，S2闭合后，两只灯泡并列连接，工作时互不影响，为并联电路；D、S1闭合，S2断开后，电流依次流过两只灯泡，只有一条流通路径，为串联电路。

一、串并联电路识别方法1、定义法：（适用于较简单的电路）①若电路中的各元件是逐个顺次首尾连接来的-------串联电路；②若各元件“首首相接，尾尾相连”并列地连在电路两点之间------并联电路。

2、电流流向法：（最常用的方法）①途中不分流---------串联②途中要分流---------并联或混联练习：判断下列电路的连接方式：3、拆除法：（识别较难电路）①拆除任一用电器，其他用电器都不能工作---------串联②拆除任一用电器，其他用电器还能工作------------并联练习：1、判断图(a)中R1、R2、R3、R4的连接方式：4、节点法：（识别不规范电路）①所谓“节点法”：就是不论导线有多长，只要中间没有电源、用电器等，则导线两端点均可以看成同一个点，从而找出各用电器两端的公共点，②最大特点：是通过任意拉长和缩短导线达到简化电路的目的。

5、等效电路法：（用于复杂电路）综合上述方法通过移动、拉长、缩短导线，把它画成规则的电路----等效电路练习：1、如图所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。

当S1，S2闭合时，能亮的灯是______，它们是______联的。

当S1闭合、S2断开时，能亮的灯是______。

2．如图2所示的电路图中，属于串联电路的是______，属于并联电路。

二、简单电路设计例题：1、请你设计一个三组抢答器，要求：如论哪组按下开关，裁判员桌上的电铃都会响，而且用红、绿、蓝三种颜色的灯告诉裁判员是哪组按下开关。

2、有一个公司想安装一个来访显示器。

该公司有前后两个大门，为了能区分来访人是在哪个门口，要求：当后门来人闭合开关时，电铃响、电灯亮；当前门来人闭合开关时，电铃响而电灯不亮。

请你设计出这个电路的电路图并画在下列方框中。

3、在居民楼的楼道里，如果在夜间楼道灯总时亮着将造成很大浪费，科研人员利用“光敏”材料制成光控开关，它的作用是天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成声控开关，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。

串并联电路判断经典例题(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除串并联电路判断经典例题张小明判断串并联电路的基础串联：（1）从电流路径上看，串联电路中只有一条电流路径，没有分支；（2）从各用电器的关系来看，串联电路中的各用电器互相影响，即只要有一个用电器断开，其他各用电器也同时不能工作；（3）从开关的控制作用上看，串联电路的开关控制所有的用电器，与开关在电路中的位置无关，因此，串联电路只需要一个开关即可控制电路中所有用电器。

并联：（1）从电流路径上看，并联电路中有两条或两条以上电流路径，有若干分支，干路和任一支路可构成一条电流路径；（2）从各用电器的关系来看，并联电路中的各用电器互不影响，即只要有一个用电器断开，其他各用电器仍然能工作；（3）从开关的控制作用上看，干路开关控制所有的用电器，支路开关只控制本支路用电器，各支路开关互不影响。

类型一、简单电路串并联例1. 判断下列电路的串并联例2.下图中，是几位同学画出的三个小灯泡连接的电路图，你认为三个小灯泡属于串联接法的是（）类型二、判断含电压表、电流表电路的串并联例3.判断下列电路的串并联类型三、判断多开关电路的串并联例4.如图所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。

当S1，S2闭合时，能亮的灯是______，它们是______联的。

当S1闭合、S2断开时，能亮的灯是______。

课后练习1如图所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到，小明同学试了一下，闭合开关时，两灯泡都亮，断开开关时，两灯泡都熄灭，这两个小灯泡究竟是串联还是并联，请你提出一个可行的判断方法．2.由开关、电源和两个小灯泡组成的电路，当开关断开时，L1不发光，L2发光；当开关闭合时，L1和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是（）A.L1和L2并联，再与开关串联B.L2和开关串联，再与L1并联C.L1和开关并联，再与L2串联D.L1和开关串联，再与L2并联3.某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是（）A.只能将两盏灯并联B.只能将两盏灯串联C.两盏灯可以是串联，也可以是并联D. 以上说法都不正确4.如图所示的电路中，灯L1、L2是_________ 联，开关S1控制灯_________，S2控制灯_________.5.由开关、电源和两个小灯泡组成的电路，当开关断开时，L1不发光，L2发光；当开关闭合时，L1和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是（）A.L1和L2并联，再与开关串联B.L2和开关串联，再与L1并联C.L1和开关并联，再与L2串联D.L1和开关串联，再与L2并联6.某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是（）A.只能将两盏灯并联B.只能将两盏灯串联C.两盏灯可以是串联，也可以是并联D. 以上说法都不正确7.几盏灯接入同一电路中，其中一盏灯的灯丝断了不亮，其余几盏灯仍然发光，则（）A．坏的灯与其余的灯一是串联B．坏的灯与其余的灯一是并联C ．其余的灯一是串联D ．其余的灯一是并联8. 节日的夜晚，路边映衬小树的一串串小彩灯是 联的；而将高大的建筑物点缀的宏伟、壮观的五颜六色的霓虹灯是 联的。

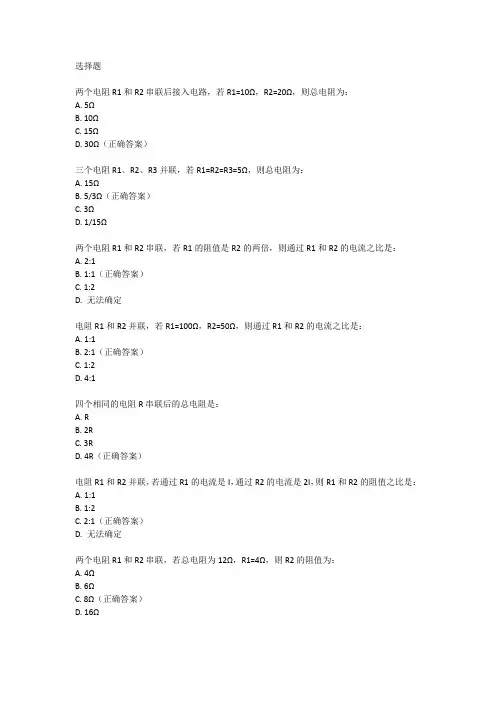

选择题两个电阻R1和R2串联后接入电路，若R1=10Ω，R2=20Ω，则总电阻为：A. 5ΩB. 10ΩC. 15ΩD. 30Ω（正确答案）三个电阻R1、R2、R3并联，若R1=R2=R3=5Ω，则总电阻为：A. 15ΩB. 5/3Ω（正确答案）C. 3ΩD. 1/15Ω两个电阻R1和R2串联，若R1的阻值是R2的两倍，则通过R1和R2的电流之比是：A. 2:1B. 1:1（正确答案）C. 1:2D. 无法确定电阻R1和R2并联，若R1=100Ω，R2=50Ω，则通过R1和R2的电流之比是：A. 1:1B. 2:1（正确答案）C. 1:2D. 4:1四个相同的电阻R串联后的总电阻是：A. RB. 2RC. 3RD. 4R（正确答案）电阻R1和R2并联，若通过R1的电流是I，通过R2的电流是2I，则R1和R2的阻值之比是：A. 1:1B. 1:2C. 2:1（正确答案）D. 无法确定两个电阻R1和R2串联，若总电阻为12Ω，R1=4Ω，则R2的阻值为：A. 4ΩB. 6ΩC. 8Ω（正确答案）D. 16Ω三个电阻R1、R2、R3并联后接入电路，若R1=10Ω，R2=20Ω，R3=30Ω，则通过R1、R2、R3的电流之比是：A. 1:2:3B. 3:2:1（正确答案）C. 6:3:2D. 1:1:1电阻R1和R2串联后接入电路，若R1=3Ω，R2=6Ω，则R1和R2两端的电压之比是：A. 1:1B. 1:2（正确答案）C. 2:1D. 3:6。
