无极绳绞车性能特点与技术优势

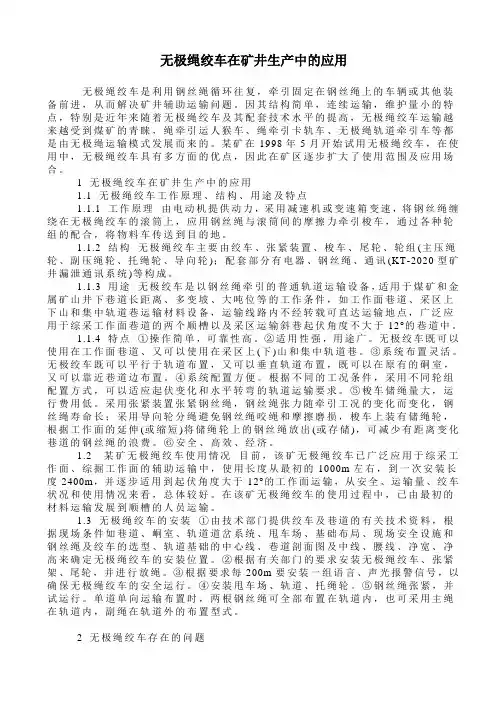

无极绳绞车在矿井生产中的应用无极绳绞车是利用钢丝绳循环往复，牵引固定在钢丝绳上的车辆或其他装备前进，从而解决矿井辅助运输问题。

因其结构简单，连续运输，维护量小的特点，特别是近年来随着无极绳绞车及其配套技术水平的提高，无极绳绞车运输越来越受到煤矿的青睐，绳牵引运人猴车、绳牵引卡轨车、无极绳轨道牵引车等都是由无极绳运输模式发展而来的。

某矿在1998年5月开始试用无极绳绞车，在使用中，无极绳绞车具有多方面的优点，因此在矿区逐步扩大了使用范围及应用场合。

1无极绳绞车在矿井生产中的应用1.1无极绳绞车工作原理、结构、用途及特点1.1.1 工作原理由电动机提供动力，采用减速机或变速箱变速，将钢丝绳缠绕在无极绳绞车的滚筒上，应用钢丝绳与滚筒间的摩擦力牵引梭车，通过各种轮组的配合，将物料车传送到目的地。

1.1.2 结构无极绳绞车主要由绞车、张紧装置、梭车、尾轮、轮组(主压绳轮、副压绳轮、托绳轮、导向轮)；配套部分有电器、钢丝绳、通讯(K T-2020型矿井漏泄通讯系统)等构成。

1.1.3 用途无极绞车是以钢丝绳牵引的普通轨道运输设备，适用于煤矿和金属矿山井下巷道长距离、多变坡、大吨位等的工作条件，如工作面巷道、采区上下山和集中轨道巷运输材料设备，运输线路内不经转载可直达运输地点，广泛应用于综采工作面巷道的两个顺槽以及采区运输斜巷起伏角度不大于12°的巷道中。

1.1.4 特点①操作简单，可靠性高。

②适用性强，用途广。

无极绞车既可以使用在工作面巷道、又可以使用在采区上(下)山和集中轨道巷。

③系统布置灵活。

无极绞车既可以平行于轨道布置，又可以垂直轨道布置，既可以在原有的硐室，又可以靠近巷道边布置。

④系统配置方便。

根据不同的工况条件，采用不同轮组配置方式，可以适应起伏变化和水平转弯的轨道运输要求。

⑤梭车储绳量大，运行费用低。

采用张紧装置张紧钢丝绳，钢丝绳张力随牵引工况的变化而变化，钢丝绳寿命长；采用导向轮分绳避免钢丝绳咬绳和摩擦磨损，梭车上装有储绳轮，根据工作面的延伸(或缩短)将储绳轮上的钢丝绳放出(或存储)，可减少有距离变化巷道的钢丝绳的浪费。

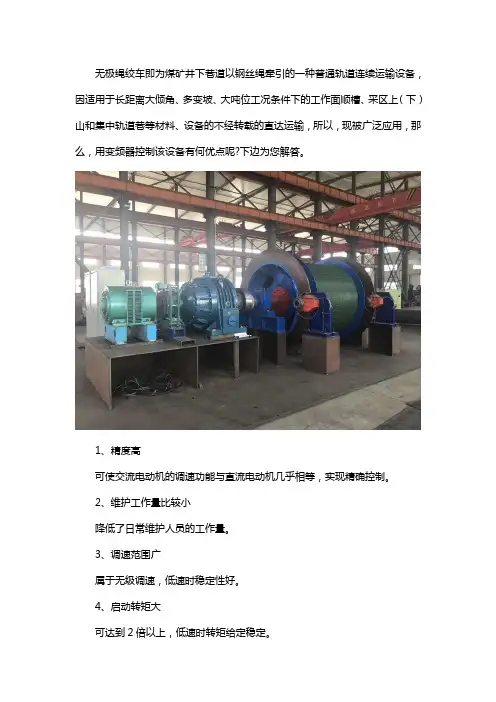

无极绳绞车即为煤矿井下巷道以钢丝绳牵引的一种普通轨道连续运输设备，因适用于长距离大倾角、多变坡、大吨位工况条件下的工作面顺槽、采区上（下）山和集中轨道巷等材料、设备的不经转载的直达运输，所以，现被广泛应用，那么，用变频器控制该设备有何优点呢?下边为您解答。

1、精度高
可使交流电动机的调速功能与直流电动机几乎相等，实现精确控制。

2、维护工作量比较小
降低了日常维护人员的工作量。

3、调速范围广
属于无级调速，低速时稳定性好。

4、启动转矩大
可达到2倍以上，低速时转矩给定稳定。

5、节能明显
当提升机处于提升状态时，电动机工作于电动状态。

以上就是变频器控制无极绳绞车的5大优点介绍，希望对大家进一步的了解有所帮助。

无极绳绞车在煤矿采掘工作面的应用无极绳绞车是以钢丝绳牵引的轨道运输设备，主要用于井下工作面顺槽和采区大巷实现材料、设备运输，特别适用于大型综采设备的运输牵引和长运距材料的运输。

选用合适的无极绳可以提高采掘工作面的运输效率和运输安全，实现工作面连续化运输。

标签：无极绳绞车；连续化运输；技术运用；现场使用1 引言煤矿随着深水平开采，运输战线拉长，安装撤除工作面较多，面临管理成本高、难度大等问题。

井下深部及边角煤开采地质条件复杂，巷道沿煤掘进起伏不平，坡度、弯道变化多，如采用调度绞车运输需根据采掘现场变化，分散布置调度绞车。

如此，将增加调度绞车运输配套的巷道硐室、车场、配电设备、安全设施以及相应的绞车司机、信号工、维修管理人员等。

采掘工作面采用此分段接力的运输方式，效率低、隐患多。

相比之下采用無极绳连续牵引绞车进行运输，便可解决多部绞车接力的问题，实现了运输高效化，人员精简化。

2 无极绳绞车的工作原理及主要构成绞车是无极绳连续牵引车的动力源，由电机提供动力，采用减速机或变速箱和一对渐开线圆柱正齿轮传动，通过绞车滚筒旋转，借助钢丝绳与滚筒之间的摩擦力使钢丝绳运动，从而达到牵引货物的目的。

无极绳绞车主要由绞车、张紧装置、梭车、尾轮、轮组和辅助配套设备组成。

3 无极绳绞车应用技术情况无极绳绞车具有结构简单、投入少、维护量小的特点，适用于综采工作面轨道巷、采区集中材料巷或上下山；无极绳绞车动力站（主机）主要采用变频调速+单速减速器、软启动器+双速减速器配置和行星轮结构主机三种设计配置。

使用长度从最初的1000m左右，到一次安装长度2000m，并逐步适用到起伏角度大于18°的工作面运输；配备专用人车可实现采区、工作面巷道运送人员；安装运行检测监控保护及视频装置、通讯系统，司机可以全面掌握梭车全程运行情况，安全性高。

根据使用经验及相关标准，无极绳绞车选型设计应综合考虑巷道倾角、运距、载重、巷道水平（垂直）曲率半径等参数和巷道工程及设备选型技术经济性。

无极绳绞车原理一、无极绳绞车用途：无极绳连续牵引车是一种新型的被迅速推广的煤矿辅助运输装备。

以一台无极绳绞车作为驱动装置，以钢丝绳为牵引构件，与张紧装置、梭车、尾轮等配套设备一起构成一套完整的无极绳连续牵引车运输系统，适用于有瓦斯和煤尘的煤矿井下工作面顺槽和轨道巷，实现材料、设备的长距离连续高效运输，特别适用于大型综采设备（如成台支架等）的连续运输。

也可用于金属矿井下和地面的轨道运输。

综采工作面设备辅助运输以往一般使用的是小绞车与电瓶车联合运输，需要投入大量的人力、物力，且作业人员安全系数低，事故率高，运输效率低，运行费用高；经过合理设计，在回风巷安装一台无极绳连续牵引绞车，解决了长距离运输巷道变坡多、拐弯大等问题。

二、无极绳绞车技术规格：㈠型号含义：J W B - □ / □主参数：额定牵引力，10kN/牵引速度，m/s；结构型式代号：隔爆型；特征代号：无极绳绞车；产品类别代号：卷扬机类。

㈡技术规格例：牵引力kN 32 绳速m/s 0.86滚筒直径mm 740钢丝绳规格6×19-18.5-1700总速比43.92电动机规格YBK2-225M-6-30-B5 功率kW 30转速r/min 980电压V 380/660 电力液压推动器电动机规格YBOZ401-400-2功率W 400转速r/min 2800电压V 380/660 附属电气设备：隔爆可逆电磁起动器QBZ-80N主机外形尺寸（长×宽×高）mm 1673×1987×1530主机下井主体尺寸（长×宽×高）mm 1673×1160×1125重量（不包括附属电气设备）kg 3120配套设备：1、张紧装置2、梭车3、尾轮及固定装置4、轮组：主压绳轮、副压绳轮、托绳轮、导向轮5、弯道护轨装置三、无极绳绞车各零件工作原理：绞车：绞车是整个系统的动力源，采用机械传动，主要组成为:(1)电机，为无极绳绞车提供动力。

无极绳绞车介绍范文一、结构无极绳绞车一般由绳鼓、制动装置、传动齿轮、主动脚轮、绳轮等组成。

绳鼓是无极绳绞车最重要的部件，它与绳一起工作，承受起重货物的重量。

制动装置能够控制无极绳绞车的运行和停止，保证起重过程中的安全。

传动齿轮是用来传递动力的核心部件，通过传动齿轮的转动来拉动绳鼓，并提升或降落货物。

主动脚轮用于手动操作无极绳绞车，将人力转换成机械能，控制货物的提升和降落。

绳轮则起到引导和支撑绳子的作用，使绳子在绳鼓上均匀布置，避免绳子的松紧程度不均。

二、工作原理无极绳绞车的工作原理基于齿轮传动，在拉动绳子的过程中实现起重货物的提升和降落。

当拉动主动脚轮时，通过传动齿轮的转动带动绳鼓一起旋转。

绳鼓通过绳轮将绳子均匀地绕在绳鼓上，当绳鼓旋转时，绳子会在绳鼓上逐渐卷起或解开。

当绳子卷在绳鼓上时，即可通过绳子提升或降落起重货物。

货物的重量会施加在绳鼓上，绳鼓通过制动装置来控制绳子的位置，保持货物的位置稳定。

三、应用领域无极绳绞车广泛应用于工业、建筑、矿山、码头等场合。

在工业领域，无极绳绞车可用于装卸货物、组装大型设备、搬运材料等。

在建筑现场，无极绳绞车可用于抬升建筑材料、安装和拆卸脚手架等。

在矿山和码头等场合，无极绳绞车常用于提升矿石、集装箱和重货物。

四、优势相比于其他起重设备，无极绳绞车具有以下优势：1.结构简单：无极绳绞车的结构相对简单，易于制造和维护。

2.使用灵活：无极绳绞车可以手动操作，也可以与电动机等动力设备配合，根据需要进行调整。

3.费用低廉：无极绳绞车的造价相对较低，适合中小型企业使用。

4.可靠性高：由于其结构简单，无极绳绞车故障率较低，长时间使用下来可靠性更高。

5.承重能力大：无极绳绞车承重能力较强，适用于提升各种重型货物。

总结：无极绳绞车是一种在工业、建筑、矿山等领域广泛应用的起重设备。

它的结构简单、使用灵活、费用低廉、可靠性高和承重能力大，因而备受青睐。

尽管在现代高科技的影响下，出现了更多先进的起重设备，但无极绳绞车依然具有独特的优势，是许多企业和项目的首选起重设备。

无极绳绞车原理一、无极绳绞车用途：无极绳连续牵引车是一种新型的被迅速推广的煤矿辅助运输装备。

以一台无极绳绞车作为驱动装置，以钢丝绳为牵引构件，与张紧装置、梭车、尾轮等配套设备一起构成一套完整的无极绳连续牵引车运输系统，适用于有瓦斯和煤尘的煤矿井下工作面顺槽和轨道巷，实现材料、设备的长距离连续高效运输，特别适用于大型综采设备（如成台支架等）的连续运输。

也可用于金属矿井下和地面的轨道运输。

综采工作面设备辅助运输以往一般使用的是小绞车与电瓶车联合运输，需要投入大量的人力、物力，且作业人员安全系数低，事故率高，运输效率低，运行费用高；经过合理设计，在回风巷安装一台无极绳连续牵引绞车，解决了长距离运输巷道变坡多、拐弯大等问题。

二、无极绳绞车技术规格：㈠型号含义：J W B - □ / □主参数：额定牵引力，10kN/牵引速度，m/s；结构型式代号：隔爆型；特征代号：无极绳绞车；产品类别代号：卷扬机类。

㈡技术规格例：牵引力 kN 32绳速 m/s 0.86滚筒直径 mm 740钢丝绳规格 6×19-18.5-1700总速比 43.92电动机规格 YBK2-225M-6-30-B5 功率 kW 30转速 r/min 980电压 V 380/660 电力液压推动器电动机规格 YBOZ401-400-2功率 W 400转速 r/min 2800电压 V 380/660 附属电气设备：隔爆可逆电磁起动器 QBZ-80N主机外形尺寸（长×宽×高） mm 1673×1987×1530主机下井主体尺寸（长×宽×高） mm 1673×1160×1125重量（不包括附属电气设备） kg 3120配套设备：1、张紧装置2、梭车3、尾轮及固定装置4、轮组：主压绳轮、副压绳轮、托绳轮、导向轮5、弯道护轨装置三、无极绳绞车各零件工作原理：绞车：绞车是整个系统的动力源，采用机械传动，主要组成为:(1)电机，为无极绳绞车提供动力。

无极绳绞车原理一、无极绳绞车用途:无极绳连续牵引车就是一种新型得被迅速推广得煤矿辅助运输装备。

以一台无极绳绞车作为驱动装置,以钢丝绳为牵引构件,与张紧装置、梭车、尾轮等配套设备一起构成一套完整得无极绳连续牵引车运输系统,适用于有瓦斯与煤尘得煤矿井下工作面顺槽与轨道巷,实现材料、设备得长距离连续高效运输,特别适用于大型综采设备(如成台支架等)得连续运输。

也可用于金属矿井下与地面得轨道运输。

综采工作面设备辅助运输以往一般使用得就是小绞车与电瓶车联合运输,需要投入大量得人力、物力,且作业人员安全系数低,事故率高,运输效率低,运行费用高;经过合理设计,在回风巷安装一台无极绳连续牵引绞车,解决了长距离运输巷道变坡多、拐弯大等问题。

二、无极绳绞车技术规格:㈠型号含义:J W B - □ / □主参数:额定牵引力,10kN/牵引速度,m/s;结构型式代号:隔爆型;特征代号:无极绳绞车;产品类别代号:卷扬机类。

㈡技术规格例: 牵引力kN 32绳速m/s 0、86滚筒直径mm 740钢丝绳规格6×19-18、5-1700总速比43、92电动机规格YBK2-225M-6-30-B5 功率kW 30转速r/min 980电压V 380/660电力液压推动器电动机规格YBOZ401-400-2 功率W 400转速r/min 2800电压V 380/660附属电气设备:隔爆可逆电磁起动器QBZ-80N 主机外形尺寸(长×宽×高) mm 1673×1987×1530主机下井主体尺寸(长×宽×高) mm 1673×1160×1125重量(不包括附属电气设备) kg 3120配套设备:1、张紧装置2、梭车3、尾轮及固定装置4、轮组:主压绳轮、副压绳轮、托绳轮、导向轮5、弯道护轨装置三、无极绳绞车各零件工作原理:绞车:绞车就是整个系统得动力源,采用机械传动,主要组成为:(1)电机,为无极绳绞车提供动力。

掘进工作面应用无极绳连续牵引绞车运输技术的优越性陈军（淮北朔里矿业有限责任公司；安徽淮北 235052）摘要：在正常施工的掘进工作面，其辅助运输通常都是用人力抬运或使用小绞车来运输材料和设备。

这种运输方式，需要投入大量的人力、物力，且施工作业人员的安全系数也非常低，运输效率非常低，严重制约着掘进施工的速度。

通过合理设计，在施工巷道中安装一台如SQ－80型无极绳连续牵引绞车，就能解决长距离、沿底掘进底板变坡多、运输环节多的问题，能切实保障实现安全、高效运输的效果。

关键词：掘进巷道；无极绳绞车运输；安全；高效1 引言煤矿随着科学技术的快速发展，其采掘机械水平业得到了不断的提高。

在生产过程中，产量不断提升，而工作面回采速度就要不断加快，最终的落脚点是对掘进工作面机械化装备要求越来越高。

但是，一般掘进工作面在施工期间存在两个主要问题：第一，巷道不能实现机轨合一时，掘进所用的支护材料、机电运输设备，都需要人工抬运过去，特别是掘进上山巷道，非常困难，严重制约了掘进的施工速度；第二，即使实现巷道机轨合一，因受地质复杂的影响，巷道又出现起伏状态较大，若采用传统的小绞车运输，这样也占用的设备较多和人员较多，且转运程序复杂，维护费用较高，人工效率非常低。

为了确保掘进工作面运输系统的安全高效生产，遇到类似的巷道运输可以合理的进行设计，安装布置一台如SQ-80型无极绳绞车作为提运设备，这样便可有效地提高工作效率，减轻施工劳动强度，增加安全使用效果，且还能取得较好经济施工效果。

2 无极绳连续牵引绞车的安装设计方法1）巷道机轨合一安装布局。

根据无极绳索车的宽度，确定巷道内布置设备的尺寸；依据《煤矿安全规程》，确定巷道的支护断面，对皮带运输机、无极绳索车设备的宽度，以及行人道宽度、非行人侧的宽度等。

遇到巷道地质条件差地段，巷道支护考虑用U型钢支架支护。

特别是皮带机头处，要采用强度足够大的U型钢进行支护，日后保障掘进运输设备能够安全、稳定运行。

无极绳绞车性能特点与技术优势一、用途1、用途无极绳绞车是煤矿和金属矿山井下巷道的以钢丝绳牵引的普通轨道运输设备。

适用于长距离、大倾角、多变坡、大吨位工况条件下的工作面顺槽、采区上（下）山和集中轨道巷材料、设备等系统行驶线路内的不经转载的直达运输。

是替代传统小绞车接力、对拉运输方式，实现重轻型液压整体支架和矿井各种运输的一种比较理想的运输装备。

也可用于金属矿井下巷道和地面坡度不大且起伏变化轨道运输。

2、性能特点无极绳绞车吸收借鉴了绳牵引卡轨车的部分优良技术，参考了传统无极绳绞车的使用经验，创造性地研制的一种实用新型辅助运输装备，是对井下无极绳辅助运输系统的完善和进一步提高，具有如下特点：（1）操作简单，可靠性高。

绞车采用机械传动方式，结构紧凑，操作方便，大大地提高了工人可操作性和设备可靠性。

（2）适应性强，用途广。

无极绳绞车既可使用在顺槽，又可应用在采区上（下）山，还可布置在集中轨道巷，又能为掘进后配套服务。

如选用双速无极绳绞车，还可适应低速重载牵引和高速轻载的运输需求。

（3）系统布置灵活。

绞车既可平行于轨道布置，又可垂直于轨道布置。

无极绳绞车既可布置成单轨（两条轨道）单运输，又可布置成双轨（四条轨道）双运输，还可布置成三轨（三条轨道）双运输。

无极绳绞车布置成单轨（两条轨道）运输，可采用钢丝绳同在轨道内；也可采用主绳在轨道内，而副绳在轨道外的布置型式。

无极绳绞车进出绳方便且体积适中，既可利用原有硐室布置，又可靠巷帮布置，充分为客户着想。

（4）无极绳绞车配置方便。

根据不同的工况条件，采用不同组成以及压绳和托绳配置方式，可适应起伏变化坡道的不同运输需求。

（5）可实现巷道水平转弯运输。

配备专用弯道达到水平曲线运输目的。

（6）梭车储绳量大，运行费用低。

采用张紧装置张紧钢丝绳,钢丝绳张力随牵引工况而变化，钢丝绳寿命长；采用导向轮分绳,避免钢丝绳咬绳,减少钢丝绳磨损；梭车采用储绳结构，可减少有运距变化巷道钢丝绳浪费；系统采用可靠的机械结构，故障率低，维护量小。

无极绳绞车参数汇总1.型号和规格：无极绳绞车的型号和规格通常由其起重能力决定。

常见的规格有0.5吨、1吨、2吨、3吨、5吨、10吨等。

不同型号和规格的绞车适用于不同的起重物体。

2.起重能力：绞车的起重能力是指其最大承载能力。

通常以吨为单位进行标注。

起重能力的选择要根据实际需求来确定，确保能够安全、高效地完成搬运任务。

3.速度：无极绳绞车具有升降和前进后退两个运动方向。

升降速度和前进后退速度是选择绞车时需要考虑的参数之一、速度的选择要根据起重物体的重量和工作需要来确定。

4.动力形式：无极绳绞车可以采用手动和电动两种动力形式。

手动绞车通过人力操作来实现起重作业，适用于小型起重物体和无电源区域。

电动绞车通过电机提供动力，具有自动化控制、高效作业等优点，适用于大型起重作业和频繁使用的场合。

5.绞车绳径：绞车绳径通常由绞车的起重能力和起重高度来确定。

较大的起重能力和较高的起重高度需要更粗的绞车绳，以确保安全和稳定。

6.使用环境：绞车的使用环境也是需要考虑的因素之一、例如，如果需要在潮湿的环境中使用，应选择防潮、防腐蚀的绞车。

另外，还需要考虑温度、粉尘等因素对绞车性能的影响。

7.安全保护装置：绞车通常配备有多种安全保护装置，以确保起重作业的安全。

例如，上、下限位器可以限制绞车升降运动的行程，避免超载和起重物体碰撞。

另外，还有断电保护、过载保护、防止逆转装置等。

8.控制方式：无极绳绞车的控制方式通常分为手动控制和遥控控制两种。

手动控制要求操作人员在绞车上操作按钮来控制绞车的运动。

遥控控制通过无线遥控器来实现对绞车的操作，提高了操作便利性和安全性。

9.安装方式：绞车通常有固定式和移动式两种安装方式。

固定式绞车通过固定在其中一位置来实现起重作业。

移动式绞车通过带有轮子的底座来实现移动，适用于需要频繁移动的工作场所。

10.防护等级：绞车的防护等级用以表示其防尘、防水和防冲击等性能。

常见的防护等级有IP54、IP65等，标识了绞车的使用环境条件。

煤矿无极绳绞车的结构和工作原理
答：煤矿无极绳绞车的结构和工作原理是：
无极绳绞车按滚筒的形式可分为螺旋缠绕式和夹钳式两种。

1.螺旋缠绕式滚筒。

在滚筒上缠绕两圈或多圈钢丝绳，以增加其围抱角。

它的优点是
结构简单，缺点是钢丝绳磨损较大。

2.夹钳式滚筒。

由铰接的一对夹块组成，当钢丝绳按辐射方向拖力于绳夹时，夹块把
钢丝绳夹住，在分离点上，钢丝绳离开后由于下部弹簧的作用使夹块张开。

它的优点是拉力大，钢丝绳弯曲小，缺点是维护较繁琐，夹绳弹簧质量差时易折断。

无极绳绞车的工作原理及组成：
无极绳绞车主要由驱动装置、换向装置、传动装置、制动装置、张紧装置、保护装置等组成。

无极绳绞车一、优点可直接运行于井下现有轨道系统，代替传统的小绞车接力、对拉运输方式，实现不经转载的连续直达运输。

可减小摘挂钩次数，避免因跑车、脱钩、断绳等引发事故，简化运输程序，减小事故隐患环节，降低运输事故发生率；运行平稳无冲击，能有效避免脱轨，降低作业人员的劳动轻度，提高劳动效率。

可布置未单道单向运输，双道双向运输或三轨双向运输，并可适应水平弯道运输。

出现多处拐弯时，无需像传统小绞车运输的那样配置1-2台绞车，投入设备、人员多，而且摘挂钩次数多，耗时耗力，不安全；无极绳可通过专用弯道护轨装置和梭车实现水平弯道运行，不仅适合于一般弯道，而且适合于连续s型弯道。

绞车即可平行于轨道布置，又可垂直于轨道布置。

单道单向运输时，两根钢丝绳可全部布置于轨道内，也可采用主绳在轨道内，副绳在轨道外的布置方式。

绞车对称设计，可前后双向出绳，即可利用原有硐室布置，也可靠巷帮布置，适用于不同的巷道工况。

操作简单，对绞车司机经验和操作熟练程度要求没有对拉绞车严格，从而减少了人为的不安全因素。

二、实际应用中出现的问题无极绳绞车已有十多年的发展历史，运用都比较成熟，但关键问题仍没很好解决：拐弯问题、压绳问题、张紧问题、安全保护问题等等。

1、在上坡与下坡的锅底处卡梭车；2、两大坡处拉支架等大件时钢丝绳打滑；3、主牵引钢丝绳出现弹绳状况；4、支架车翻到；5、不能同时服务多个巷道，机动灵活性差，同时对巷道条件有一定的选择性，不宜布置在积水较多或巷道断面小的巷道；6、运输线路始端和尾端必须配备辅助设备进行调车，被牵引车辆只有进入运输线路后才能运行；系统虽然能在水平弯道上牵引运行但只能是单线运输，甩掉车比较难；7、弯道护轨装置全部为同一种型号，达不到平滑过渡的要求。

建议水平拐弯处的弯道护轨装置根据巷道实际的曲线半径进行研制，使之与轨道曲线重合，并平滑过渡；8、无极绳连续牵引车运送工字钢等长料时，钢丝绳等软连接会下垂刮托绳轮；建议采用三环链或连杆连接，并设计专用件；尽量按无极绳绞车运行的长度订购钢丝绳的长度，不采取中间插接的方式；9、梭车的掉道、钢丝绳拉棚、小曲率拐弯梭车和运输车等问题的研究有很大前景；10、张紧装置适应性能差影响钢丝绳张紧效果。

无极绳绞车原理一、无极绳绞车用途：无极绳连续牵引车是一种新型的被迅速推广的煤矿辅助运输装备。

以一台无极绳绞车作为驱动装置，以钢丝绳为牵引构件，与张紧装置、梭车、尾轮等配套设备一起构成一套完整的无极绳连续牵引车运输系统，适用于有瓦斯和煤尘的煤矿井下工作面顺槽和轨道巷，实现材料、设备的长距离连续高效运输，特别适用于大型综采设备（如成台支架等）的连续运输。

也可用于金属矿井下和地面的轨道运输。

综采工作面设备辅助运输以往一般使用的是小绞车与电瓶车联合运输，需要投入大量的人力、物力，且作业人员安全系数低，事故率高，运输效率低，运行费用高；经过合理设计，在回风巷安装一台无极绳连续牵引绞车，解决了长距离运输巷道变坡多、拐弯大等问题。

二、无极绳绞车技术规格：㈠型号含义：J W B - □/ □主参数：额定牵引力，10kN/牵引速度，m/s；结构型式代号：隔爆型；特征代号：无极绳绞车；产品类别代号：卷扬机类。

㈡技术规格例：牵引力kN 32绳速m/s 0.86滚筒直径mm 740钢丝绳规格6×19-18.5-1700总速比43.92电动机规格YBK2-225M-6-30-B5 功率kW 30转速r/min 980电压V 380/660电力液压推动器电动机规格YBOZ401-400-2功率W 400转速r/min 2800电压V 380/660附属电气设备：隔爆可逆电磁起动器QBZ-80N主机外形尺寸（长×宽×高）mm 1673×1987×1530主机下井主体尺寸（长×宽×高）mm 1673×1160×1125重量（不包括附属电气设备）kg 3120配套设备：1、张紧装置2、梭车3、尾轮及固定装置4、轮组：主压绳轮、副压绳轮、托绳轮、导向轮5、弯道护轨装置三、无极绳绞车各零件工作原理：绞车：绞车是整个系统的动力源，采用机械传动，主要组成为:(1)电机，为无极绳绞车提供动力。
