霍尼韦尔 Honeywell安防系统快速指南

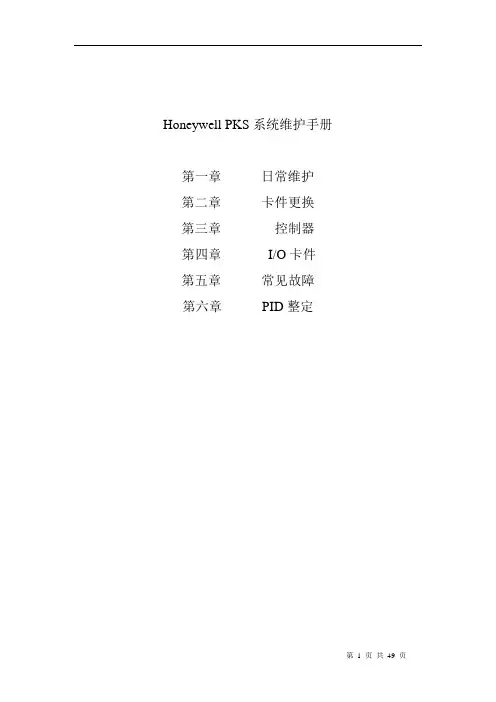

Honeywell PKS系统维护手册第一章日常维护第二章卡件更换第三章控制器第四章I/O卡件第五章常见故障第六章PID整定系统使用维护DCS系统是由系统软、硬件，操作台盘及现场仪表组成的。

系统中任一环节出现问题，均会导致系统部分功能失效或引发控制系统故障，严重时会导致生产停车。

因此，要把构成控制系统的所有设备看成一个整体，进行全面维护管理。

1.1日常维护1.1.1机柜室管理应加强机柜室人员和设备管理。

为保证系统运行在适当条件下，请遵守以下各项：1）密封所有可能引入灰尘、潮气和鼠害或其它有害昆虫的走线孔（坑）等；2）保证空调设备稳定运行，保证室温变化小于+5℃/h，避免由于温度、湿度急剧变化导致在系统设备上的凝露；3）现场与控制室合理隔离，避免现场灰尘进入控制室，同时控制室定时清扫，保持清洁。

4）进入机房、工程师室作业人员严格遵守各项规章制度，进出须换鞋或带鞋套，不得将污物、食品、饮料等带入机房；爱护机房、工程师室内设备，保持机房、工程师室整洁；进入机柜间应关闭手机。

5）过程控制计算机机柜间内禁止使用无线对讲设备。

6）技术组全面负责过程控制计算机的管理，各班组负责过程控制计算机机房、工程师室的日常卫生和日常维护工作。

工程师室内计算机及网络设备的维修由技术组成员负责，班组配合。

技术组成员在维修完设备后应做好设备规格化工作。

7）日光灯完好、灭火器按期检查、室内卫生整洁、操作台（柜）、主机外部、显示器、打印机等卫生清洁、打印机不缺纸、机柜内设备如机柜过滤网清洁、风扇完好，电话机、其他未明确但属于共有的设备等完好。

8）布线层的槽盒盖可以不盖，但应根据规格大小整洁地放置在地面上。

布线层墙壁、电缆进线口应密封，无人时，电灯只保留一组常亮。

9）室内施工管理：本班的设备施工作业由本班完成，外委作业时由本班派人监护（包括分析、检修等工作涉及更改电源时）。

施工结束后应做到工完料净场地清，负有管理责任的班组应及时向对方班组指出施工作业后的室内卫生等问题。

Xenon 1902充电基座：COB01, CCB01-010BT无线面积成像系统快速入门指南Crdlss-NG2D-SC-QS Rev C1/12注：有关清洁设备的信息，请参阅用户指南。

有关本文档的本地化语言版本，请访问。

入门指南连接底座之前请关闭计算机电源，然后在底座完全连接后打开计算机电源。

连接底座并打开电源后，将扫描枪放在底座中以建立链接。

底座上的绿色指示灯开始闪烁，表示扫描枪的电池正在充电。

供电装置（如果包括）注：如有必要，电源需要额外订购1234读取技巧为了获得良好的读取效果，取景器投射出的瞄准光束应对准条码正中，不过可以以任何方向瞄准以便读取。

将扫描枪对准条码，按动触发器，使瞄准光束位于条码的正中。

扫描枪越接近条码，瞄准光束越小；扫描枪越远离条码，瞄准光束越大。

如果条码较小，应使扫描枪靠近条码；如果条码较大，扫描枪应离条码远一点，这样更容易正确读取条码。

如果条码反射度高（例如，镀膜的），您可能需要以某一角度倾斜扫描枪，以便成功扫描条码。

注：扫描条码时，如果扫描枪嘀嘀响了 3 次，说明没有成功建立链接。

如果扫描枪响了一次，说明已成功建立链接。

标准产品默认设置以下条码可重置所有标准产品默认设置。

标准产品默认设置5RS485 接口RS485 接口默认为端口 5B 。

如果您有一个 IBM POS 终端使用端口 9B ，则须扫描下面相应的条码，以设置该终端，然后将收银机断电重启。

注：有关其它 RS485 接口选择，请参见我们的网站 提供的针对您所购买产品的用户指南。

IBM 端口 9B HHBCR-1 接口IBM 端口 9B HHBCR-2 接口6键盘的国家/地区设置扫描下面的键盘的国家/地区设置条码，然后扫描第12页中的数字条码，接着扫描保存条码，以便对您所在的国家/地区的键盘进行设置。

原则上，在除美国以外的国家/地区，扫描器不支持以下字符：@ | $ # { } [ ] = / ‘ \ < > ~.注：有关国家/地区代码的完整列表，请参见我们的网站 提供的针对您所购买产品的用户指南。

XX工程防盗报警调试整理一．报警终端设备与主机的连接XX工程的主机采用的是HONEYWELL的CK236和2316及120，报警终端设备大都需要联动摄像机。

1.采用点到点方式HONEYWELL的CK236和2316及120的基本防区都是采用这种方式。

经过现场调试，报警终端设备接常开、常闭时，与报警主机的接线是不同的。

当采用常闭时，应将匹配电阻串接在报警主机防区的两端子与终端设备的回路中当采用常开时，应将匹配电阻并接在报警主机防区的两端子。

其原理是，当报警主机防区的两端子之间的电阻等于匹配电阻时，不会触发报警，反之，则会触发报警。

2.采用总线HONEYWELL的VISA120除了基本防区，他的24和25还可以接报警总线。

报警终端设备先连接到防区地址模块，然后各个地址模块通过手拉手并接到120主机的24和25口。

二．报警主机对各个防区的设置1.VISTA120120有9个基本防区默认的是1-9防区，和一个总线连接口。

由于XX工程的报警终端设备大都需要联动监控，而联动控制中的继电器输出模块V120RY的地址是32位连续的，因此对需要联动的终端的防区设置应是从33防区开始。

防区类型大都是“03“，总线型的。

防区通讯码的设置为：1ST 11 2ND 11 BB.防区地址的设置，防区号应与防区模块所标示的地址码一致。

并且一个地址码只能有一个防区，不能对一个地址码设置两个防区号。

若当对一个防区模块的地址码无法设置防区编号时，肯定是该防区模块的地址码已经设置了防区。

当输入一个防区后，可继续输入下一个防区。

需要对所有的探测器和紧急按钮设置防区，都是通过设定地址模块来实现终端设备和防区的一一对应的。

所有防区输入完毕，输入000*，退出菜单模式QUIT MENU MODE,然后*99退出编程。

2.236的设置输入密码，进入编程模式。

对回路防区控制进行设置。

236有6个防区，不用的防区应并入匹配电阻。

职业学院附楼1—4#一般只有几个探测器或紧急按钮，只用了其中的几个防区，应只对连接终端的防区进行设置。

霍尼韦尔报警123VISTA120、250简易操作手册VISTAR—120简易编程操作手册一、设置6160编程键盘开机后，键盘液晶屏幕无任何显示，此时同时按1 、3键5秒，键盘显示Con Addr=31或Addr=xx，输入00按*键盘绿灯亮，显示***DISARMED***READT TO ARM键盘地址不为00时，不能编程，6148键盘不能编程二、设置每个防区在撤防状态下，才能进入编程模式输入4140 8000（4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode*Fill # View按*93 键盘显示ZONE PROG？1=TES 0=NO输入0 1 0，进入防区编程模式，键盘显示：ZN ZT P RC IN L001 09 1 10 HW1 此处，ZN代表防区号；ZT代表防区类型01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；03—周边防区，布防时有效，撤防时无效；06—24小时无声防区；07—24小时有声防区；09—火警防区；00—无用防区。

P代表子系统；RC代表报告码，系统默认即可，无需改动；IN代表防区输入类型，1-9防区统一为01，显示为HW；10防区以后统一为06，显示为SL；L 为回路号，除了是4193SN的第二回路为2，其他都为1。

例如：编程将24防区为24小时防区则在ZN下输入024 *（下一步）在ZT下输入24防区的防区类型07（24小时放区）在P 下输入24防区所属的子系统（部分区都为1）在IN下输入06**此时，键盘显示：024 INPUT S/N :LAxxx-xxxx :1此时输入24防区地址码输入完成后按*确认，在L处选择相应的回路再按*即进入下一方的。

退出防区编程：在防区号（ZN）处输入000 *1*99 即可退出编程注意：在防区编程状态下，*代表下一步，#代表返回。

Vista-120/250主机专用软件IP-Alarm系统操作手册霍尼韦尔安防监制2009年12月目录IP-ALARM软件简介 (1)1 概述 (1)2 功能介绍 (1)3 典型应用 (2)3.1 VISTA-120（250）主机的典型应用 (2)3.2 系统拓扑图 (3)IP-ALARM的安装 (4)1 安装环境 (4)1.1 硬件环境 (4)1.2 计算机硬件要求 (4)1.3 操作系统要求 (4)2 软件安装 (5)3 软件卸载 (8)IP-ALARM系统管理 (10)1 登录 (10)2 操作员 (11)2.1 操作员管理 (11)2.1.1 添加操作员 (11)2.1.2 编辑、删除操作员 (12)2.2 注销 (12)2.3 退出 (12)3 系统构建 (12)3.1 新建系统 (13)3.1.1 系统属性设置 (13)3.1.2 系统属性修改、删除设备 (16)3.1.3 用户管理 (18)3.1.3.1 用户操作 (18)3.1.3.2 防区操作 (20)3.1.3.3 联系人操作 (21)3.2 用户列表 (23)3.3 地图设置 (23)3.3.1 组添加、修改、删除 (23)3.3.2 图层添加、修改和删除 (24)3.3.3 热点的添加、修改和删除 (26)3.3.3.1 用户点 (26)3.3.3.2 防区点 (27)3.3.3.3 关联点 (28)3.3.3.4 巡更点 (28)3.4 编辑显示板 (29)3.4.1 显示板添加、编辑和删除 (29)3.4.2 单元格设置 (30)3.4.3 单元格删除 (31)4 系统管理 (32)4.1 系统操作 (32)4.1.3 触发重置 (33)4.1.4 更新系统 (33)4.1.5 端口监控 (33)4.1.6 帮助 (34)4.1.7 软件基本信息查看 (35)4.1.8 导航栏 (35)4.1.9 待机状态 (36)4.2 CID码设置 (36)4.2.1 显示颜色修改 (37)4.2.2 信息声音修改 (37)4.2.3 CID码添加 (38)4.2.4 CID码资料修改、删除 (39)4.3 主机报告设置 (39)4.3.1 添加4100SM码 (39)4.3.2 修改、删除4100SM码 (39)4.4 其它设置 (39)4.4.1 平面图设置 (40)4.4.2 信息栏设置 (40)4.4.3 IP2000设置 (41)4.4.4 系统设置 (41)4.5 备份 (42)4.5.1 数据备份 (42)4.5.2 数据恢复 (43)5 查询、打印 (43)5.1 用户清单报表 (43)5.2 用户资料报表 (44)IP-ALARM接警处理 (46)1 接警模式 (46)1.1 地图模式 (46)1.1.1 报警状态 (46)1.1.1.1 地图切换 (46)1.1.1.2 地图编辑 (47)1.1.1.3 用户资料及相关事件查看 (47)1.1.1.4 维修单添写 (48)1.1.1.5 用户控制操作 (48)1.1.1.6 防区旁路 (48)1.1.1.7 防区触发重置 (48)1.1.1.8 添写处警单 (48)1.1.1.9 报警栏记录移除 (49)1.1.1.10 报警重置 (49)1.1.1.11 防区旁路恢复 (50)1.2 显示板模式 (50)1.2.1 报警状态 (50)2 资料查询 (51)2.1 事件记录 (51)2.2 处警记录 (53)2.3 维修记录 (54)2.4 系统日志查询 (55)附录一：IP2000的安装 (57)附录二：V120SM和4100SM的安装 (58)附录三：串口联动设备的安装 (59)附录四：部分常用CONTACT ID代码列表 (60)附录五：IPM的安装 (62)附录六：说明 (65)IP-Alarm软件简介1 概述IP-Alarm软件是一套专门为VISTA120、VISTA250等大型主机设计开发的接警处理及系统管理软件，用于配合上述这类主机进行接警处理和用户、警情资料的管理。

PREK5966CH 4/07 Rev. AADEMCO LYNXRIEN-CH安防系统快速指南 概述本快速指南通过使用默认安装设置，提供安装的基本操作步骤，可以帮助您简单快捷地安装可充电LYNXRIEN-CH。

需要更多详细信息和重要提示，请参考LYNXRIEN-CH安装指南。

安装LYNXRIEN-CH安装和电路连接步骤动作1. 如下安装控制器：a. 从底板上分离出前面板，并从前面板上拔下电缆提示：切勿从电路板上的对外连接器上拔下带式电缆，只能从主机前面板拔下电缆。

b. 安装后盖.2. 按如下步骤进行线路连接:a. 将拨入电话线连接到8位置插孔或端子2(TIP)和3(RING)。

b. 将手提电话线连接到RJ11插孔或端子4(TIP)和5(RING)。

提示：对于完全线路抢占，请查阅安装说明c. 如果使用，请将压电轰鸣器连接到端子10(+）和11(-)d. 如果使用，请将闹铃连接到端子11 (–)和12 (+).e. 将交流变压器的导线连接到端子15和16.3. 按如下步骤连接电源:a. 取下电池固定器。

b. 从底板上的胶带上撕下陈片。

c. 将电池组插入底板。

d. 安装电池固定器。

e. 将电池接头插入接线印刷电路板上的插座。

f. 小心地将带状电缆重新连接到主机前面板接头上（正确对准红线）。

g. 所有线路连接完毕后，将主机前面板卡入底板，使其被卡扣固定。

h. 将变压器插入一个 24 小时 220V交流无开关插座。

注: 充电式电池组需要 48 小时来充足电。

在四小时内或进入测试模式时，“电池低电压”信息会消失。

LYNXRIEN-CH 线路连接系统编程步骤动作1. 按如下步骤设置编程默认值:a. 进入编程模式: 安装人员代码 + 8 0 0。

b. 按*97，然后按1-4中一位数字，从LYNXRIEN-CH 设置默认值表中选择默认值。

2. 按如下步骤设置可变数据字段：a. RF 住宅ID代码 – 按 *24, 然后输入无线键盘需要的两位RF住宅ID。

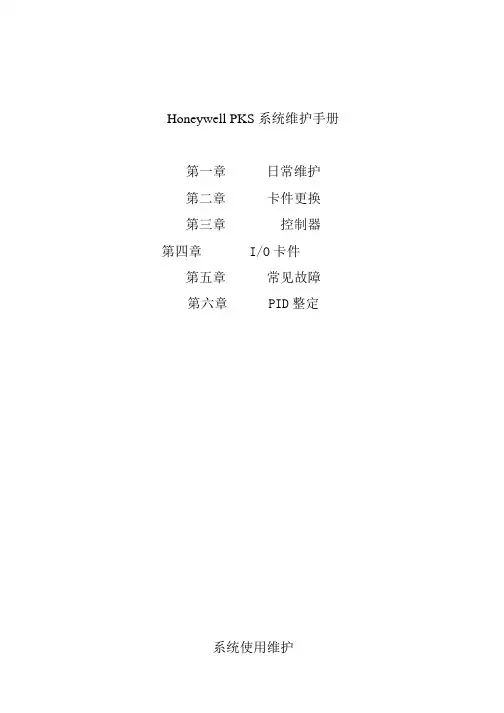

Honeywell PKS系统维护手册第一章日常维护第二章卡件更换第三章控制器第四章 I/O卡件第五章常见故障第六章 PID整定系统使用维护DCS系统是由系统软、硬件，操作台盘及现场仪表组成的。

系统中任一环节出现问题，均会导致系统部分功能失效或引发控制系统故障，严重时会导致生产停车。

因此，要把构成控制系统的所有设备看成一个整体，进行全面维护管理。

1.1日常维护1.1.1机柜室管理应加强机柜室人员和设备管理。

为保证系统运行在适当条件下，请遵守以下各项：1）密封所有可能引入灰尘、潮气和鼠害或其它有害昆虫的走线孔（坑）等；2）保证空调设备稳定运行，保证室温变化小于+5℃/h，避免由于温度、湿度急剧变化导致在系统设备上的凝露；3）现场与控制室合理隔离，避免现场灰尘进入控制室，同时控制室定时清扫，保持清洁。

4）进入机房、工程师室作业人员严格遵守各项规章制度，进出须换鞋或带鞋套，不得将污物、食品、饮料等带入机房；爱护机房、工程师室内设备，保持机房、工程师室整洁；进入机柜间应关闭手机。

5）过程控制计算机机柜间内禁止使用无线对讲设备。

6）技术组全面负责过程控制计算机的管理，各班组负责过程控制计算机机房、工程师室的日常卫生和日常维护工作。

工程师室内计算机及网络设备的维修由技术组成员负责，班组配合。

技术组成员在维修完设备后应做好设备规格化工作。

7）日光灯完好、灭火器按期检查、室内卫生整洁、操作台（柜）、主机外部、显示器、打印机等卫生清洁、打印机不缺纸、机柜内设备如机柜过滤网清洁、风扇完好，电话机、其他未明确但属于共有的设备等完好。

8）布线层的槽盒盖可以不盖，但应根据规格大小整洁地放置在地面上。

布线层墙壁、电缆进线口应密封，无人时，电灯只保留一组常亮。

9）室内施工管理：本班的设备施工作业由本班完成，外委作业时由本班派人监护（包括分析、检修等工作涉及更改电源时）。

施工结束后应做到工完料净场地清，负有管理责任的班组应及时向对方班组指出施工作业后的室内卫生等问题。

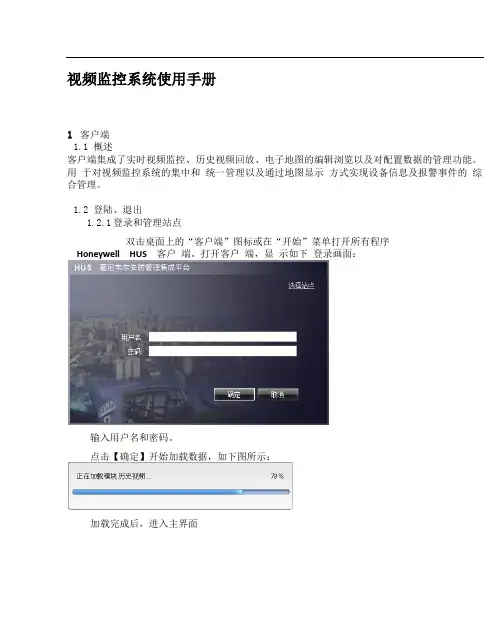

视频监控系统使用手册1客户端1.1概述客户端集成了实时视频监控、历史视频回放、电子地图的编辑浏览以及对配置数据的管理功能。

用于对视频监控系统的集中和统一管理以及通过地图显示方式实现设备信息及报警事件的综合管理。

1.2登陆、退出1.2.1登录和管理站点双击桌面上的“客户端”图标或在“开始”菜单打开所有程序Honeywell HUS客户端。

打开客户端，显示如下登录画面：输入用户名和密码。

点击【确定】开始加载数据，如下图所示：加载完成后，进入主界面1.2.2退出要退出客户端，有两种方式：在菜单栏选择用户退出。

点击客户端主界面右上角按钮。

1.3客户端主界面介绍客户端主界面如下：在客户端主界面“工作区”左侧“系统设备”子菜单里，能看到设备分类。

分别有“16屏视频”“诺金酒店”“谭阁美酒店”“首旅出租区”“系统设备”。

1.4本地实时视频播放选择“工具栏”最上面的图标选择“本地”切换到本地播放。

一窗口四窗口六窗口一当“显示模式”设置为“本地”时显示这些窗口布局选项。

点击六窗口二相应的按钮选择视频窗口布局。

八窗口九窗口十六窗口环绕视频把“系统设备”里面对应的摄像机拖动到窗口里面，就可以观看了。

1.5大屏实时视频播放1.5.1选择“工具栏”最上面的图标选择“大屏”切换到大屏播放。

选择“工具栏”图标选择对应的，“大屏布局”用大屏中间拼接屏播放视频选择“工具栏”布局对应“窗口布局”，拖动所需摄像机，到所对应的窗口，则对应的显示屏上显示出相应的图像。

1.6本地视频历史回放和下载1.6.1选择“功能标签导航栏”对应的“历史视频”一项根据条件进行查找历史录像播放历史视频按照如下两种方式中的一种播放历史视频：右键点击历史视频查询结果中的一条记录并选择“播放”或者直接双击该条记录。

选中查找到的历史视频，拖拽到一个视频播放窗口。

可在历史视频窗口进行相关播放窗口操作以及时间轴操作。

历史视频播放窗口操作在历史视频播放窗口，使用右键菜单可拍摄快照、全屏显示和停止视频，如下图所示：1.6.2也可以在“系统设备”里“诺金酒店”“谭阁美酒店”“首旅出租区”这几子项里对应摄像机上点击右键，点击“历史视频”也会切换到“历史视频”界面，这时直接选择时间段就可以查找到这个摄像机的历史视频了。

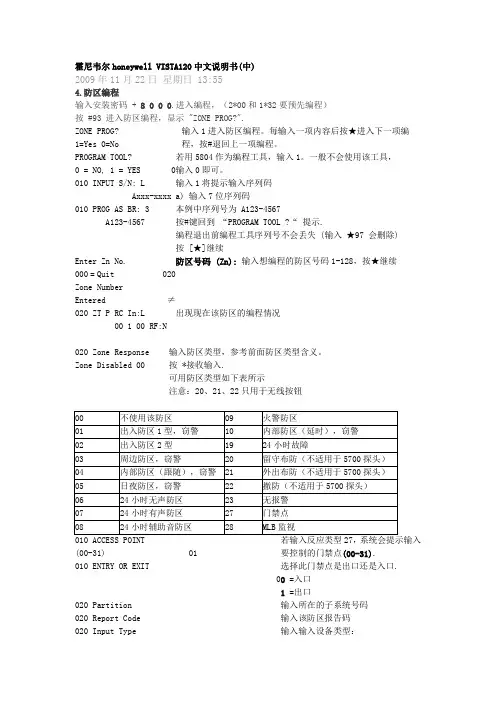

霍尼韦尔honeywell VISTA120中文说明书(中)2009年11月22日 星期日 13:554.防区编程输入安装密码 + 8 0 0 0.进入编程，（2*00和1*32要预先编程） 按 #93 进入防区编程，显示 "ZONE PROG?". ZONE PROG? 1=Yes 0=No 输入1进入防区编程。

每输入一项内容后按★进入下一项编程，按#退回上一项编程。

PROGRAM TOOL? 0 = NO, 1 = YES 0 若用5804作为编程工具，输入1。

一般不会使用该工具， 输入0即可。

010 INPUT S/N: L Axxx-xxxx 输入1将提示输入序列码 a) 输入7位序列码 010 PROG AS BR: 3 A123-4567 本例中序列号为 A123-4567 按#键回到 “PROGRAM TOOL ?“ 提示.编程退出前编程工具序列号不会丢失 (输入 ★97 会删除) 按 [★]继续Enter Zn No. 000 = Quit 020 Zone NumberEntered ≠ 防区号码 (Zn): 输入想编程的防区号码1-128，按★继续 020 ZT P RC In:L 00 1 00 RF:N出现现在该防区的编程情况020 Zone Response Zone Disabled 00输入防区类型，参考前面防区类型含义。

按 *接收输入.可用防区类型如下表所示注意：20、21、22只用于无线按钮010 ACCESS POINT (00-31) 01 若输入反应类型27，系统会提示输入要控制的门禁点(00-31). 010 ENTRY OR EXIT 0 选择此门禁点是出口还是入口. 0 =入口1 =出口020 Partition 输入所在的子系统号码 020 Report Code 输入该防区报告码 020 Input Type 输入输入设备类型：RF Trans. RF: 0 不使用（Devicenot use）6 序号式总线探头（SerialPoll）1 电路板上接线防区（Hardwire）7 双向开关式总线探头（DIP SWPoll）3 受监控无线（RF Xmitter）8 右路总线（指4190WH或4278的附加回路）（PollSecend）4 无监控无线（Unsupevsd）9 键盘输入（密码+#73、密码+#74）5 无线按钮类型（Button RF）10 ACS输入防区010 SMART CONTACT 1 = YES 0 = NO 输入设备类型 6 将出现此提示，输入1监视维护信号(如5192SD, 5192SDT, 5808)，否则输入0.10 V-PLEX RELAY?1 = YES 0 = NO 输入设备类型 6 将出现此提示，输入1使用4208UXM 或4101SN 等继电器模块，否则输入0.010 CONS ECP ADDR(01-31) 01 输入设备类型9 将出现此提示，输入可以控制该点的键盘的地址(01-31).010 ACS ZONE NO(00-31) 01 输入设备类型 10 将出现此提示，输入ACS 的防区ID (00-31). 按 [*] 继续010 LOOP # 1 光标在回路号处闪动，默认的是1，接受此回路号的话按[*]，若所用回路号不同，就直接输进去（1-4），按 [*] 继续(参考发射器说明)。

霍尼韦尔报警系统资料说明主机信息 雨ldVG. ■&的亍《MV ・i 低从■就虻兼噩大如. -鹿有的・曲培门覺列功串用料・、接线图 1、236 plus II JP1isieai JP ?»tr 訂尸pKSMMJPUmaIl 屯►AU.-氐厂"ITar l吨E-v・<匸$L -l 土■.««-警吿：平正聡的圭栽可鲍橫町主坏歸*头T II HJ1JJX3网AC AC faWiAUX VJNQ MhLX* AuK ALiX KE#•对hfO OATAahQHR D 劃”臼 ZhM J!J MI S•如果回馬设定为EO 咸19曲回気侨有回腐初須跑2KH 电甩.供电电源识鏡便用12VDC. 6.5AH 或4.0AH 密封铅■■电池.•毎3~舛用3!号12663£124«电池團I ••■益 鞘助电4L ■号序的供电总需求不1S 过主机量大功札 •交压•安转在不带开关的交渣电*»塞上■ ・更扶保险管前要斷开交涼电漫和.电池.•电M 大东电电潦为360M.注資请勿对带电操f12 VDC 6.5 AH 12 VDC 4.0 AH铅酸蓄电池-O 公共揍地点作力场火上机佼疋时•必句適过电派临控検夬(Syz Sensor A77T16系列)•使用4统制烟傅探测*(Sentrol 41SSH49C).探溥為息耗电不得冈过800出・Al X 及KEY+划口的鸟电渝不超过400mA主4-千二生「爲比b.吧丄一■/琴曲E-畐曲曾『m _7-ita c」+ 遏.*叢二一7药■7一壬-.■:;--次■■■■」 q ・t 汛士⑺• •• •• •• • • •• •-1-E XUZJUSn_d9o0ci供电电源•只能便川IZVOC. 6・5AH 或4. OAII^H«1® »电池。

•得3、5年用型号12bb 或124U 莒也池更換••钳乩 辎助山如 警号智I ：门!总需求不趨过4机圾人功轧 •变斥器农装Q •不帯卄关的交涼电源捕率h.•更换保险符I 『委断开交涼电源和裕电范.-?AC ・。

Honeywell PKS系统维护手册第一章日常维护第二章卡件更换第三章控制器第四章I/O卡件第五章常见故障第六章PID整定系统使用维护DCS系统是由系统软、硬件，操作台盘及现场仪表组成的。

系统中任一环节出现问题，均会导致系统部分功能失效或引发控制系统故障，严重时会导致生产停车。

因此，要把构成控制系统的所有设备看成一个整体，进行全面维护管理。

1.1日常维护1.1.1机柜室管理应加强机柜室人员和设备管理。

为保证系统运行在适当条件下，请遵守以下各项：1）密封所有可能引入灰尘、潮气和鼠害或其它有害昆虫的走线孔（坑）等；2）保证空调设备稳定运行，保证室温变化小于+5℃/h，避免由于温度、湿度急剧变化导致在系统设备上的凝露；3）现场与控制室合理隔离，避免现场灰尘进入控制室，同时控制室定时清扫，保持清洁。

4）进入机房、工程师室作业人员严格遵守各项规章制度，进出须换鞋或带鞋套，不得将污物、食品、饮料等带入机房；爱护机房、工程师室内设备，保持机房、工程师室整洁；进入机柜间应关闭手机。

5）过程控制计算机机柜间内禁止使用无线对讲设备。

6）技术组全面负责过程控制计算机的管理，各班组负责过程控制计算机机房、工程师室的日常卫生和日常维护工作。

工程师室内计算机及网络设备的维修由技术组成员负责，班组配合。

技术组成员在维修完设备后应做好设备规格化工作。

7）日光灯完好、灭火器按期检查、室内卫生整洁、操作台（柜）、主机外部、显示器、打印机等卫生清洁、打印机不缺纸、机柜内设备如机柜过滤网清洁、风扇完好，机、其他未明确但属于共有的设备等完好。

8）布线层的槽盒盖可以不盖，但应根据规格大小整洁地放置在地面上。

布线层墙壁、电缆进线口应密封，无人时，电灯只保留一组常亮。

9）室内施工管理：本班的设备施工作业由本班完成，外委作业时由本班派人监护（包括分析、检修等工作涉及更改电源时）。

施工结束后应做到工完料净场地清，负有管理责任的班组应及时向对方班组指出施工作业后的室内卫生等问题。

霍尼韦尔honeywell VISTA120中文说明书(上)1．产品以及系统的技术指标以及功能VISTA-120可以划分为8个子系统，最多支持128个由有线、总线或无线设备组成的防区，主要性能如下：· 对于5800EU系列无线设备，可以监测无线干扰，支持无线警号，监测时间缩短。

·通过对4101SN 和 4208UXM Mk3 的支持，继电器数量从32个增加到96个。

·增加了和PASSPOINT门禁系统的互动功能。

·支持自驱动警号。

·支持最终触发布防。

·系统布防时可选下载限制。

·防区9可用于电话线监测处理。

·可选择布撤防期间键盘的不同显示。

·对于序列号式总线设备支8倍的数据处理速度。

·防区列表数量从8个扩展到15个。

·可选择每个子系统可以被旁路的防区数量。

基础接线防区•防区2-8可选末端电阻监测，支持NO或 NC探测器•可以划分到任一子系统•防区1可以支持最多16个烟感探测器•防区1-8都可以使用4线烟感探测器•防区 8最多支持50个玻璃破碎探测器总线防区扩展：支持119个总线防区，最大电流128mA：•必须使用总线模块（RPM）•受主机监视•可以划分到任一子系统无线防区扩展：用5800系列无线设备最多可以有128个无线防区（若同时接有有线或总线防区，无线防区相应减少）：•发射器发送安全信号供主机监视•可以监测发射器的电池状态•可以划分给任意一个子系统特殊监视防区J7 触发器输出防区 973无线接收机防区988, 990总线回路防区 997 外围设备支持最多32 和6139/5839EU 键盘混合连接的可编址设备，如无线接收机、继电器模块、4285电话模块等：•与键盘接在同一接线柱•每个设备一个唯一的地址•在设备编程中编程使用某个设备可选语音接口模块支持4286模块，以允许通过音频电话监控系统•获得系统状态信息•布撤防系统•控制系统继电器8个子系统整个主机分为8个子系统，每个子系统相当于一台主机•其中最多可以划分3个公共子系统，这3个公共子系统随相关子系统的布撤防状态而布撤防•主控子系统9可以通过一只键盘察看所有子系统状态•每个键盘可以指定给任意子系统•继电器也可以划分到子系统中•特定系统选项也可以按子系统分别设定用户密码整个系统可以设定150个密码，并且一个密码可以指定给多个子系统。

霍尼韦尔Honeywell安防系统安装和设置指南霍尼韦尔(Honeywell)是全球领先的安防系统供应商之一，他们提供一系列的安全产品和解决方案，包括监控摄像头、入侵报警系统、无线安防系统等。

在本指南中，我们将为您介绍如何安装和设置霍尼韦尔安防系统。

1.选购合适的产品在安装和设置之前，您需要根据您的需求选择合适的霍尼韦尔安防产品。

您可以根据需要选择监控摄像头的数量和类型，入侵报警系统的传感器，以及无线安防系统的探测器等。

2.确定监控区域和安装位置在安装摄像头之前，您需要确定监控的区域和最佳安装位置。

根据您的需求，您可以选择将摄像头安装在室内或室外，并确保摄像头能够覆盖您想要监控的区域。

3.安装摄像头按照供应商提供的安装指南和说明书，将摄像头安装在您选择的位置上。

确保摄像头的固定牢固，并且摄像头的视野没有任何遮挡物，以确保最佳的监控效果。

4.连接摄像头和监控系统将摄像头与监控系统连接。

根据型号的不同，摄像头可以通过有线或无线的方式连接到监控系统。

对于有线连接，您需要将摄像头与监控系统的主控器使用电缆进行连接。

对于无线连接，您需要按照说明书中的指引进行无线连接。

5.设置监控系统一旦摄像头与监控系统成功连接，您可以开始设置监控系统。

首先，您需要确保监控系统的电源和网络连接正常。

然后，根据监控系统的操作指南，您可以设置摄像头的各种参数，比如分辨率、画面质量、录像时间等。

6.安装入侵报警系统对于入侵报警系统，您需要选择一个或多个传感器，将其安装在需要监控的区域。

传感器可以是门窗磁感应器、红外线传感器或玻璃破碎传感器等。

按照供应商提供的指南，将传感器安装在合适的位置上，并将其连接到报警主机。

7.设置入侵报警系统一旦传感器安装完毕，您可以开始设置入侵报警系统。

根据供应商提供的指南，您可以设置传感器的触发条件和报警方式。

您可以选择将报警信息发送到手机或电子邮件等方式，并根据需要设置报警延迟时间和报警停止条件。

8.安装无线安防系统对于无线安防系统，您需要选择一个或多个探测器，将其安装在需要监控的区域。

236主机编程速成一、 操作：布防、撤防：密码＃ 旁路：密码旁区号 #取消记忆：＊１＃ 复位：密码＊６８＃ 关键盘音：*51#例如：布防、撤防：１２３４＃ 旁路：１２３４ ３ # 取消记忆：１２３４＊１＃ 复位：１２３４＊６８＃ 二、 编程：1．进入编程：０１２３４５*０ # 2．退出编程：* #3．密码部分： ０１__ __ __ __ # 密码必须四位……4．通讯部分： ０Ａ５３５３#０ B 六 位 用 户 帐 号 ＃ ０ C ＃ ０ D Ｅ ０ ０ ０ ０ # ０ F ＃ １０ Ｅ ０ ０ ０ ０ # １２ # １３ Ｅ ０ ０ ０ ０ # 5．一防区 １Ｄ二防区 １Ｅ １ １ １ ２ ２ ０ # 三防区 １Ｆ １ １ １ ２ ２ ０ # 四防区 ２０ １ １ １ ２ ２ ０ # 五防区 ２１ １ １ １ ２ ２ ０ # 六防区２２ １ １ １ ４ ２ ０ #一、操作：布防、撤防：密码#，旁路：密码)取消记忆：*1# ，复位：密码*68#例如：布防、撤防：１２３４＃旁路：１２３４３ # 取消记忆：１２３４＊１＃复位：１２３４＊６８＃二、编程：１．进入编程：２．退出编程：* #３．密码部分：０１ C １ __ __ __ __ # 密码开头必须为1，写够5位，若为4位，以*4作为1位结束；……4.通讯部分：０００１２第7位_Ｅ００００#１4 __ 前６位__１5第7位Ｅ００００ #5.防区部分：2 １ 2 １ __ __3 #五防区２3 １ 2 １ __ __ 3 #六防区２4 １ 2 １ __ __ 3 #七防区２5 １ 2 １ __ __ 3 #八防区２6 １ 2 １ __ __ 3 #一、操作：布防、撤防：密码#，旁路：密码# (bypass 为右下角的键) 取消记忆：*1# ， 复位：密码*68# 二、编程： 1. 进入编程：０１２３４５*０ # 2． 退出编程：* #3．密码部分：０１ C __ __ __ __ # 5位,若少于5位,以*4作为1位结束,后填0；…… 4.通讯部分： ０Ａ 5 5 5 5 # 0 B 0 1 1 1 0 8 #2 F 0 0 0 1 0 #０C__ 六 位 帐 号 __ ０D__ 前 ６ 位 __ ０E 第7位_Ｅ ０ ０ ０ １１__ 前 ６ 位 __ １２第7位_Ｅ ０ ０ ０ １4 __ 前 ６ 位 __ １5第7位 Ｅ ０ ０ ０ ０ #5.防区部分：一防区 １ 2 １ __ __ 3 #二防区 2 0 １ 2 １ __ __ 3 #三防区 2 1 １ 2 １ __ __ 3 # 十防区 4 A １ 2 １ __ __ 3 # 四防区 ２2 １ 2 １ __ __ 3 # 十一防区 4 B １ 2 １ __ __ 3 # 五防区 ２3 １ 2 １ __ __ 3 # 十二防区 4 C １ 2 １ __ __ 3 # 六防区 ２4 １ 2 １ __ __ 3 # 十三防区 4 D １ 2 １ __ __ 3 # 七防区 ２5 １ 2 １ __ __ 3 # 十四防区 4 E １ 2 １ __ __ 3 # 八防区 ２6 １ 2 １ __ __ 3 # 十五防区 4 F １ 2 １ __ __ 3 # 九防区 4 9 １ 2 １ __ __ 3 # 十六防区 5 0 １2 １ __ __3 #。

1、容错以太网是PKS的控制网络，FTE不但提供了容错的特点，也提供了快速网络的相应，及工业以太网的控制应用的安全性。

FTE（Fault Tolerant Etherent）容错以太网，是冗余网络结构的单网，通过Honeywell的FTE驱动，及商用的网络设备实现的。

FTE网络包括冗余的交换机和电缆。

拓扑：双重并行树形网络在顶部接在一起。

2、交换机之间的级联线（cross link）构成单网。

商用的网络设备指交换机、双口单网卡或单口双网卡。

FTE网络通讯检测画面检测画面启动3、系统必须有控制器、服务器、操作站组成。

4、FTE网络包括冗余交换机和电缆。

树网：连接到A交换机上A口形成的网叫A网（Yellow tree）。

连接到B交换机上B口形成的网叫B网（Green tree）。

Localhost 接收数据节点。

FLEX操作站（F站）：过程数据及相关的报警和事件，还有其他数据信息，直接来自服务器；组态ES-F两种连接方法：固定连接方法（Static）：提供了特定ES-F的一种永久性专用连接。

轮替连接方法（Rotary）：提供了一种按需的连接，适用不需要全日制操作访问时。

Console操作站（C站）：过程数据及相关的报警和事件，直接来自于控制器；其他数据信息来自于服务器；Console Extension操作站（CE）：过程数据及相关的报警和事件，还有其他数据信息，全部信息都来自与C站。

7、一个C300控制器带有两个IOLINK，每个IOLINK最多支持40个IO卡件，而一个控制器最多支持64个IO卡件。

每套C300控制器最多支持64个IO Units（IOU）。

C300控制器必须与控制防火墙连接。

C300控制器主控制器FTE地址设定奇数，备用控制器地址为主控制器的地址+1。

Control Firewall（CF9）控制防火墙：在FTE网络中是成对出现的，8+1口，其中有一个专门的网线路口用于向上连接交换机，其余的8个网口可以连接控制器。
