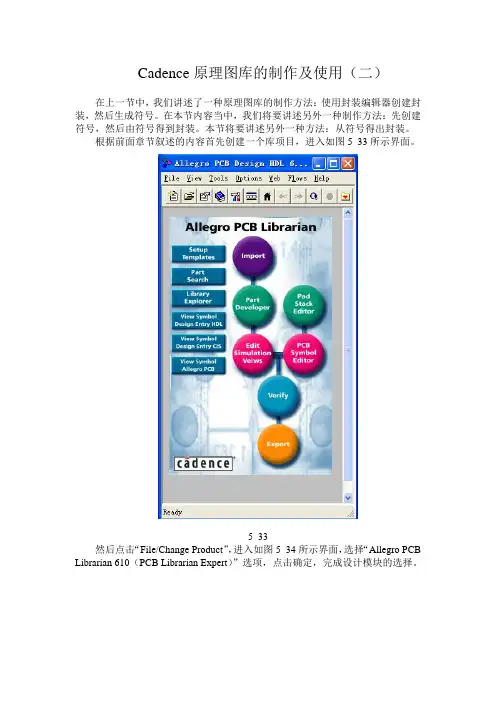

Cadence原理图库的制作及使用（二）在上一节中，我们讲述了一种原理图库的制作方法：使用封装编辑器创建封装，然后生成符号。
在本节内容当中，我们将要讲述另外一种制作方法：先创建符号，然后由符号得到封装。
本节将要讲述另外一种方法：从符号得出封装。
根据前面章节叙述的内容首先创建一个库项目，进入如图5_33所示界面。
5_33然后点击“File/Change Product”，进入如图5_34所示界面，选择“Allegro PCB Librarian 610（PCB Librarian Expert）”选项，点击确定，完成设计模块的选择。
5_34单击图5_33中“Part Developer”，进入库设计软件界面，如图5_35所示。
5_35选择File菜单中的New/Cell选项，出现如图5_36所示对话框。
5_36有些元件有多个相同的功能组，需要创建单个功能组的符号和整个元件的符号以方便原理图设计，满足设计的不同需求。
创建符号的方法如下：1、输入sizeable管脚并通过符号编辑器创建符号；2、创建封装；3、创建必要的通道；4、通过拷贝sym_1来创建sym_2；5、确定sym_2的SIZE属性并添加HAS_FIXED_SIZE 属性。
在“Cell”对应的空白栏处输入元件库的名称，自己可以随意写，但是最好用和芯片信息相关的名字，比如可以用元件型号命名，例如要制作74HC04的原理图元件库，在空白栏处输入74HC04，单击确定，出现如图5_37所示界面。
5_37选择左边项目栏中的symbols选项，右键点击弹出如图5_38所示界面。
5_38选择弹出菜单中的“New”选项，左键点击之后界面如图5_39所示。
5_39在右边界面当中选择“symbol pins”选项卡，界面如图5_40所示。
5_40左键点击“Pins”选项卡，弹出如图5_41 所示菜单。
选择“Add”选项，打开如图5_42所示界面。
5_415_42在该例子中，我们选择【Sizeable】单选框，74HC04芯片有一个输入管脚A，一个输出管脚Y，共有六个slots。

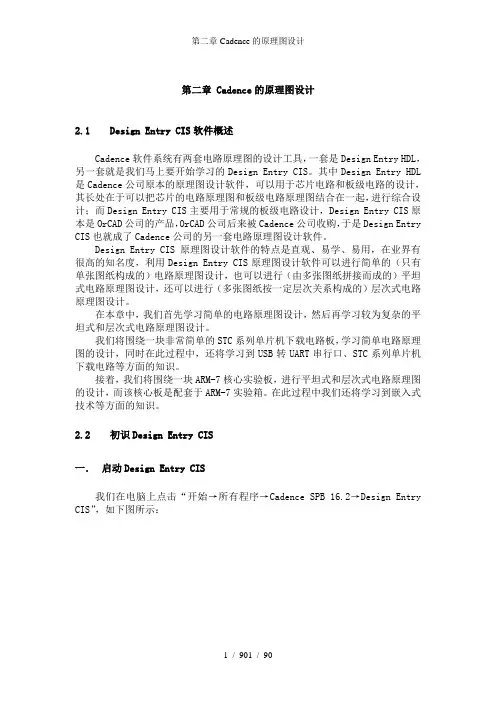

第二章 Cadence的原理图设计2.1Design Entry CIS软件概述Cadence软件系统有两套电路原理图的设计工具，一套是Design Entry HDL，另一套就是我们马上要开始学习的Design Entry CIS。
其中Design Entry HDL 是Cadence公司原本的原理图设计软件，可以用于芯片电路和板级电路的设计，其长处在于可以把芯片的电路原理图和板级电路原理图结合在一起，进行综合设计；而Design Entry CIS主要用于常规的板级电路设计，Design Entry CIS原本是OrCAD公司的产品，OrCAD公司后来被Cadence公司收购，于是Design Entry CIS也就成了Cadence公司的另一套电路原理图设计软件。
Design Entry CIS原理图设计软件的特点是直观、易学、易用，在业界有很高的知名度，利用Design Entry CIS原理图设计软件可以进行简单的（只有单张图纸构成的）电路原理图设计，也可以进行（由多张图纸拼接而成的）平坦式电路原理图设计，还可以进行（多张图纸按一定层次关系构成的）层次式电路原理图设计。
在本章中，我们首先学习简单的电路原理图设计，然后再学习较为复杂的平坦式和层次式电路原理图设计。
我们将围绕一块非常简单的STC系列单片机下载电路板，学习简单电路原理图的设计，同时在此过程中，还将学习到USB转UART串行口、STC系列单片机下载电路等方面的知识。
接着，我们将围绕一块ARM-7核心实验板，进行平坦式和层次式电路原理图的设计，而该核心板是配套于ARM-7实验箱。
在此过程中我们还将学习到嵌入式技术等方面的知识。
2.2初识Design Entry CIS一．启动Design Entry CIS我们在电脑上点击“开始→所有程序→Cadence SPB 16.2→Design Entry CIS”，如下图所示：图2-1 启动Design Entry CIS这时将弹出如下对话框：图2-2 选择工作内容在这里我们选择“OrCAD Capture CIS”一项，点击“OK”按钮后，就实际启动了Design Entry CIS，出现如下界面：图2-3 OrCAD Capture CIS软件界面与大多数软件一样，OrCAD Capture CIS软件也是以项目方式管理我们的设计文件的。

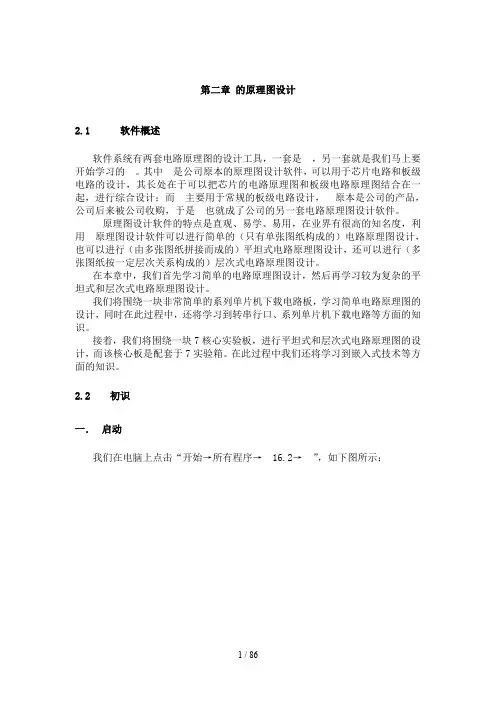

第二章的原理图设计2.1软件概述软件系统有两套电路原理图的设计工具，一套是，另一套就是我们马上要开始学习的。
其中是公司原本的原理图设计软件，可以用于芯片电路和板级电路的设计，其长处在于可以把芯片的电路原理图和板级电路原理图结合在一起，进行综合设计；而主要用于常规的板级电路设计，原本是公司的产品，公司后来被公司收购，于是也就成了公司的另一套电路原理图设计软件。
原理图设计软件的特点是直观、易学、易用，在业界有很高的知名度，利用原理图设计软件可以进行简单的（只有单张图纸构成的）电路原理图设计，也可以进行（由多张图纸拼接而成的）平坦式电路原理图设计，还可以进行（多张图纸按一定层次关系构成的）层次式电路原理图设计。
在本章中，我们首先学习简单的电路原理图设计，然后再学习较为复杂的平坦式和层次式电路原理图设计。
我们将围绕一块非常简单的系列单片机下载电路板，学习简单电路原理图的设计，同时在此过程中，还将学习到转串行口、系列单片机下载电路等方面的知识。
接着，我们将围绕一块7核心实验板，进行平坦式和层次式电路原理图的设计，而该核心板是配套于7实验箱。
在此过程中我们还将学习到嵌入式技术等方面的知识。
2.2初识一．启动我们在电脑上点击“开始→所有程序→ 16.2→”，如下图所示：这时将弹出如下对话框：图2-2 选择工作内容在这里我们选择“”一项，点击“”按钮后，就实际启动了，出现如下界面：图2-3 软件界面与大多数软件一样，软件也是以项目方式管理我们的设计文件的。
在软件中，一个项目可以包含若干个设计，每个设计对应一个板，所以一个项目通常对应一个由多块电路板构成的产品；而每个设计可以由若干张原理图构成。
对于我们要完成的“系列单片机下载器”而言，它是非常简单的产品，该产品只包含一块电路板，所以该项目中只有一个设计；又因为该电路板上的电路也非常简单，使用一张图纸就可以清楚地描述了，所以该设计只有一张原理图。
我们将首先要新建一个项目：在窗体上点击“→→”出现如下对话框：图2-4 新建项目在“”中输入项目名称，“”中输入项目文件的存放位置（最好给每一个项目建立一个文件夹，把项目中的所有文件都放入该文件夹），在“ a ”栏目中，选择“”（因为我们要进行电路原理图的设计）。
（完整版）OrCADCaptureCIS（Cadence原理图绘制）OrCAD Capture CIS(Cadence原理图绘制)1.新建原理图 (2)1,打开软件 (2)2，设置标题栏 (2)3，创建⼯程⽂件 (4)4,设置颜⾊ (4)2.制作原理库 (6)1,创建元件库 (6)2，修改元件库位置，新建原理图封库 (6)3，原理封装库的操作 (7)3.绘制原理图 (9)1.加⼊元件库，放置元件 (9)2.原理图的操作 (10)3. browse命令的使⽤技巧 (12)4.元件的替换与更新 (13)4.导出⽹表 (14)1.原理图器件序号修改 (14)2.原理图规则检查 (15)3.显⽰DRC错误信息 (16)4.创建⽹表 (17)5.⽣成元件清单(.BOM) (18)设计⽬的：创建如图RS232转换RS422原理图1.新建原理图1,打开软件2，设置标题栏Options-------DesignTemplate创建完原理图⼯程后，也可以修改标题栏Options--------Schematic Page Properties3，创建⼯程⽂件File------New------Projet4,设置颜⾊Options--------Preferences2.制作原理库1,创建元件库File-------New----Library2，修改元件库位置，新建原理图封库点击如图位置⿏标右击，点击Save As另存为。
New Part新建⼀个封装库。
3，原理封装库的操作Place------Pin 放置管脚选中管脚，按住键盘Ctrl同时⿏标拖动器件完成管脚的复制选中管脚⿏标右击Edit Properties 编辑选中管脚信息，如下图Place------Rectangle 放置矩形Place------line 放置线Place------Text 放置⽂字Place------ellipse 放置椭圆Options-----Part Properties 原理封装库属性Options-----Package Properties 原理封装库信息View------- Package 显⽰这个封装库的所有部分快捷键I-----放⼤O----缩⼩Delete-------删除最终根据操作完成MAX3221ECAE原理图库的编辑3.绘制原理图1.加⼊元件库，放置元件1.打开原理图⼯程，打开原理图2.Place-------Part（快捷键P）添加封装注：软件⾃带库路径，如下图所⽰常⽤到的电容电阻库2.原理图的操作1.快捷键I-----放⼤O----缩⼩Delete-------删除W-------放置⾛线R----旋转⽅向按住Alt键拖动器件可以切断⽹络连接Edit-----Mirror-----Horizontally ⽔平⽅向镜像Edit-----Mirror------ vertically垂直⽅向镜像Edit-----Mirror---------Both整体镜像Edit-----Properties显⽰修改PCB封装信息2.选中器件，按住键盘Ctrl同时⿏标拖动器件完成器件的复制3.放置⾛线 1.⿏标左键双击终⽌布线2.画线时按住键盘Shift 任意⾓度⾛线4.放置电源5.放置地6.放置空⽹络7.放置节点8.相同原理图放置⽹络连接（快捷键N）9. 放置总线10. 总线⼊⼝（F4连续放置总线⼊⼝⽹络等⾃动递增）11. 不同原理图页⾯的⽹络连接12. 放置⽂字13.Options--------Preferences3. browse命令的使⽤技巧1.选中.dsn⽂件如图2.Edit----Browse-----Parts显⽰修改器件信息Edit----Browse-----Nets显⽰修改⽹络信息Edit----Browse-----DRC markers显⽰DRC错误信息Edit----Browse-----off-page connectors显⽰不同原理图页⾯的⽹络连接4.元件的替换与更新1.选中打开原理图⼯程中Design cache,如图⿏标右击Cleanup Cache清除原理图中不存在的元件封装库2.⿏标右击Design cache下所需要更新替换的封装库Replace Cache-------替换元件封装库，如图所⽰Update Cache--------更新封装库最终经过以上操作完成如图所⽰原理图绘制4.导出⽹表注:导⽹表之前的注意事项：1.原理图器件序号修改2.原理图规则检查3.PCB封装库是否正确⽆误，属性是否正确4.⽹络管脚顺序是否准确5.如果建⽴⽹络表时出现错误，查看“Sessions log”中错误信息1.原理图器件序号修改1.选中.dsn⽂件如图2.Tools-------Annotate第⼀步：清除所有器件序号第⼆步：重新增加器件序号2.原理图规则检查Tools-----Design Rules Check3.显⽰DRC错误信息Edit----Browse-----DRC markers4.创建⽹表Tools------Create Netlist如果建⽴⽹络表时出现错误，查看“Sessions.log与netlist.log”中错误信息5.⽣成元件清单(.BOM) 注：⽣成清单前请先创建⽹表1，先选中如图.dsn⽂件2，Tools---------Bill of Materials按照公司规范进⾏元件清单处理：10KMCSY清单.xlsx。
