【CN305239942S】激光标线仪SW-331【专利】

专利名称：激光标线仪
专利类型：实用新型专利
发明人：赵安龙,叶金华
申请号：CN202020871930.5申请日：20200521
公开号：CN212007238U
公开日：
20201124
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种激光标线仪，其包括调平底座、旋转座、壳体、悬吊架、机芯和机芯锁定组件，旋转座与调平底座转动配合，悬吊架与旋转座固定连接，机芯与悬吊架活动连接，机芯能相对悬吊架进行自由摆动，机芯上设有若干个激光头，壳体上设有与激光头对应的透光镜，所述的机芯锁定机构包括固定板、固定块、旋钮、转轴、开关组件、凸轮、限位板、限位板转轴和复位弹簧，开机时，凸轮的两个长端头分别转向限位板和开关组件的按键，使限位板远离机芯，机芯能够在悬吊架上自由摆动，并使开关组件的按键被按下，开关组件电路闭合，关机状态时，则锁定机芯，断开开关组件电路。

本实用新型的激光标线仪能保护机芯，延长使用寿命。

申请人：扬州福斯特激光仪器有限公司
地址：211400 江苏省扬州市仪征市大仪镇工业集中区
国籍：CN
代理机构：常州信策知识产权代理事务所(普通合伙)
代理人：赵凯
更多信息请下载全文后查看。

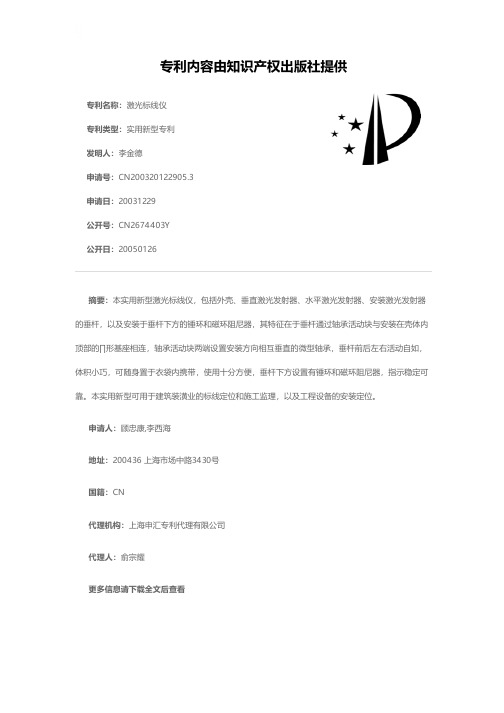

专利名称：激光标线仪
专利类型：实用新型专利
发明人：李金德
申请号：CN200320122905.3申请日：20031229
公开号：CN2674403Y
公开日：
20050126
专利内容由知识产权出版社提供
摘要：本实用新型激光标线仪，包括外壳、垂直激光发射器、水平激光发射器、安装激光发射器的垂杆，以及安装于垂杆下方的锤环和磁环阻尼器，其特征在于垂杆通过轴承活动块与安装在壳体内顶部的∏形基座相连，轴承活动块两端设置安装方向相互垂直的微型轴承，垂杆前后左右活动自如，体积小巧，可随身置于衣袋内携带，使用十分方便，垂杆下方设置有锤环和磁环阻尼器，指示稳定可靠。

本实用新型可用于建筑装潢业的标线定位和施工监理，以及工程设备的安装定位。

申请人：顾忠康,李西海
地址：200436 上海市场中路3430号
国籍：CN
代理机构：上海申汇专利代理有限公司
代理人：俞宗耀
更多信息请下载全文后查看。

专利名称：新型激光标线仪专利类型：实用新型专利
发明人：徐敏
申请号：CN201320539005.2申请日：20130829
公开号：CN203405207U
公开日：
20140122
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型激光标线仪，包括外壳、底座、悬吊机构、一号激光镭射模组和二号激光镭射模组，其中悬吊机构包括十字架组件、悬吊支承组件和重锤组件，所述的悬吊支承组件为十字轴组件，所述的十字轴组件包括一细轴和一与细轴垂直连接的一粗轴，且在所述细轴的中心位置设有与所述细轴的中心轴线垂直的一号通孔，在所述粗轴的中心位置设有与所述粗轴的中心轴线垂直的二号通孔，所述的粗轴的中心位置还设有与所述粗轴的二号通孔相垂直的穿轴孔。

本实用新型的有益效果：本实用新型与现有技术相比将十字轴组件由两根冷拉成型的轴加工而成，使得十字轴组件易加工，加工的精度有保障，产品质量得到了提高，实用性强。

申请人：徐敏
地址：321300 浙江省永康市东城街道小花园村58号
国籍：CN
更多信息请下载全文后查看。
