简易液压基础知识培训

5.工作介质：传递能量的流体，即液压油等。
www.capicard.de
C.A.PICARD INTERNATIONAL
PLATE TECHNOLOGY
EXTRUDER TECHNOLOGY
INDUSTRIAL SERVICES
一.液压传动的工作原理及组成 二.常用液压阀及其他元件简介 三.液压缸的类型和工作原理 四.液压泵简介以及电机选用 五.油路块的设计
2.执行装置：它是把液压能转换成机械能的装置。其形式有作直线运动的 液压缸，有作回转运动的液压马达，它们又称为液压系统的执行元件。
3.控制调节装置：它是对系统中的压力、流量或流动方向进行控制或调节 的装置。如溢流阀、节流阀、换向阀、截止阀等。
4.辅助装置：例如油箱，滤油器，油管等。它们对保证系统正常工作是必 不可少的。
www.capicard.de
第一节 液压传动的工作原理及其组成
C.A.PICARD INTERNATIONAL PLATE TECHNOLOGY EXTRUDER TECHNOLOGY INDUSTRIAL SERVICES
二、液压传动系统的组成
一个完整的、能够正常工作的液压系统，应该由以下五个主要部分来 组成： 1.动力装置:它是供给液压系统压力油，把机械能转换成液压能的装置。最 常见的是液压泵。
www.capicard.de

第二节 常用液压阀及其他元件简介
C.A.PICARD INTERNATIONAL PLATE TECHNOLOGY EXTRUDER TECHNOLOGY INDUSTRIAL SERVICES
www.capicard.de
第二节 常用液压阀及其他元件简介
流体静力学
流体静力学是研究静止液体的力学规律及这些规律的应用。 一、静压力及其特性 １、静压力—静止液体在单位面积上所受的法向力。 简称“压力”，在物理学中称为“压强”。 p=F/A 计量单位 1Pa=1N/m2 1MPa=1N/mm2=106Pa ２、两个重要特性： 液体静压力垂直于承压面，其方向与该面的内法线方向一致。 因为液体质点间的内聚力很小，不能受拉只能受压。 静止液体内任一点所受的压力在各个方向上都相等。 假如某点受到的压力在某个方向上不相等，这时液体就会流动，这 就破坏了液体静止的条件。
www.capicard.de
第二节 常用液压阀及其他元件简介
C.A.PICARD INTERNATIONAL PLATE TECHNOLOGY EXTRUDER TECHNOLOGY INDUSTRIAL SERVICES
一、液压阀的作用 液压阀是用来控制液压系统中油液的压 力、流量和液体流动方向。
第一节 液压传动的工作原理及其组成
C.A.PICARD INTERNATIONAL PLATE TECHNOLOGY EXTRUDER TECHNOLOGY INDUSTRIAL SERVICES
三、帕斯卡原理 在密闭容器内，施加于静止液体上的压力将以等值传递 到液体中所有各点。 又称静压传递原理。 帕斯卡原理是液压传动的一个基本原理。 例1：已知 F=1000N，A=10-3m2，h=0.5m， ρ=900kg/m3 求：h处的压力。 F 1000 解： p0 3 10 6 N / m 2 10 6 Pa 1MPa A 10
www.capicard.de
第二节 常用液压阀及其他元件简介
C.A.PICARD INTERNATIONAL PLATE TECHNOLOGY EXTRUDER TECHNOLOGY INDUSTRIAL SERVICES
www.capicard.de
第二节 常用液压阀及其他元件简介
C.A.PICARD INTERNATIONAL PLATE TECHNOLOGY EXTRUDER TECHNOLOGY INDUSTRIAL SERVICES
C.A.PICARD INTERNATIONAL PLATE TECHNOLOGY EXTRUDER TECHNOLOGY INDUSTRIAL SERVICES
www.capicard.de
第二节 常用液压阀及其他元件简介
C.A.PICARD INTERNATIONAL PLATE TECHNOLOGY EXTRUDER TECHNOLOGY INDUSTRIAL SERVICES
双液控单向阀（液压锁）
• 当进油口A_1有工作 油液时，左边单向阀 开启，从而与油口 B_1接通，同时，控 制活塞向右移动，也 使油口B_2与进油口 A_2接通，工作油液 从油口B_2流向进油 口A_2。 当进油口A_2有工作 油液时，情况刚好相 反。
www.capicard.de
第二节 常用液压阀及其他元件简介
一. 千斤顶工作原理
1、必要条件
•吸油：油箱与大气相通。
•压油：两缸间形成密封的容积。 •压力形成：负载（自重、重物、阻力）作用。 3、工作特性分析 •等压特性:根据帕斯卡定律“平衡液体内某一点的液体压力等值
地传递到液体内各处”，即：输出端的力之比等于二
活塞面积之比。 •压力：
p
G F2 F1 A2 A2 A1
类型：单向阀、换向阀
一、单向阀
类型：普通单向阀、液控单向阀
1、普通单向阀 作用：只允许油液沿一个方向流动，不允许油液 反向倒流（起止回作用）。
www.capicard.de
第二节 常用液压阀及其他元件简介
C.A.PICARD INTERNATIONAL PLATE TECHNOLOGY EXTRUDER TECHNOLOGY INDUSTRIAL SERVICES
C.A.PICARD INTERNATIONAL
PLATE TECHNOLOGY
EXTRUDER TECHNOLOGY
INDUSTRIAL SERVICES

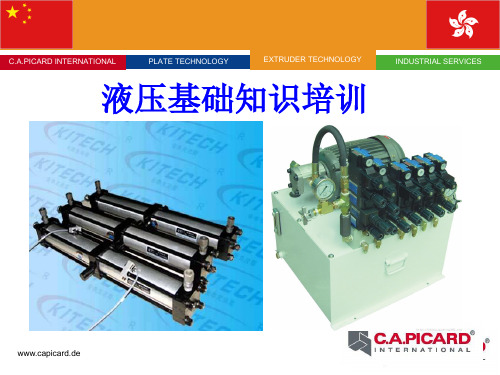

液压基础知识培训
www.capicard.de
具體內容
C.A.PICARD INTERNATIONAL PLATE TECHNOLOGY EXTRUDER TECHNOLOGY INDUSTRIAL SERVICES
2、 液控单向阀
作用：
（1）起止回作用； （2）必要时解除逆止，允许油液反向通过。
K
结构与工作原理：
职能符号：
组成：普通单向阀+小活塞缸 特点：a. 无控制油时，与普通单向阀一样， b. 通控制油时，正反向都可以流动。
P1
P2
www.capicard.de
第二节 常用液压阀及其他元件简介
C.A.PICARD INTERNATIONAL PLATE TECHNOLOGY EXTRUDER TECHNOLOGY INDUSTRIAL SERVICES
结 构 与 工 作 原 理 对单向阀的性能要求：
（1）正向导通时，压力损失要小；
单 向 阀
（2）反向截止时，密封性要好。
www.capicard.de
第二节 常用液压阀及其他元件简介
C.A.PICARD INTERNATIONAL PLATE TECHNOLOGY EXTRUDER TECHNOLOGY INDUSTRIAL SERVICES
www.capicard.de
第一节 液压传动的工作原理及其组成
C.A.PICARD INTERNATIONAL PLATE TECHNOLOGY EXTRUDER TECHNOLOGY INDUSTRIAL SERVICES
２、静压力基本方程的物理意义
p p0 gh p0 g z0 z
p0 z z0 常数 g g
整理后得： p
z0—液面与基准水平面之间的距离。 z—深度为h的点与基准水平面之间的距离。 式中p/ρg表示了单位重力液体的压力能， p/ρg—压力水头。 物理意义： 静止液体内任何一点具有压力能和位能两种形 式，二者能转换但总和不变。即能量守恒。
www.capicard.de
v2 v1
A1 q A2 A2
流量与速度的关系：
活塞的运动速度就是液压缸内油面增长的平均 速度，而液压油的上升速度与单位时间内进入 液压缸的流量成正比。
概念2：大缸活塞运动的速度，取决于输入 的流量。
P F2 v2 pA2 q pq A2
•功率：克服负载使大活塞上升所需的功率。 概念3：液压功率为液压系统的压力和流量之积。
p p0 gh 106 900 9.8 0.5 106 4410 1004410 Pa 1.0044MPa
www.capicard.de
第一节 液压传动的工作原理及其组成
C.A.PICARD INTERNATIONAL PLATE TECHNOLOGY EXTRUDER TECHNOLOGY INDUSTRIAL SERVICES
www.capicard.de
第一节 液压传动的工作原理及其组成
C.A.PICARD INTERNATIONAL PLATE TECHNOLOGY EXTRUDER TECHNOLOGY INDUSTRIAL SERVICES
•流量： 单位时间内输入（输出）的液体体积。
v1 A1 v2 A2 q
一.液压传动工作原理及组成 二.常用液压阀及其他元件简介 三.液压缸的类型和工作原理 四.液压泵简介以及电机选用 五.油路块的设计
www.capicard.de
C.A.PICARD INTERNATIONAL
PLATE TECHNOLOGY
EXTRUDER TECHNOLOGY
二、液压阀的分类
方向控制阀（流阀、减压阀、顺序阀、压力继电器） 流量控制阀（节流阀、调速阀）
