液压基础知识培训-多路阀

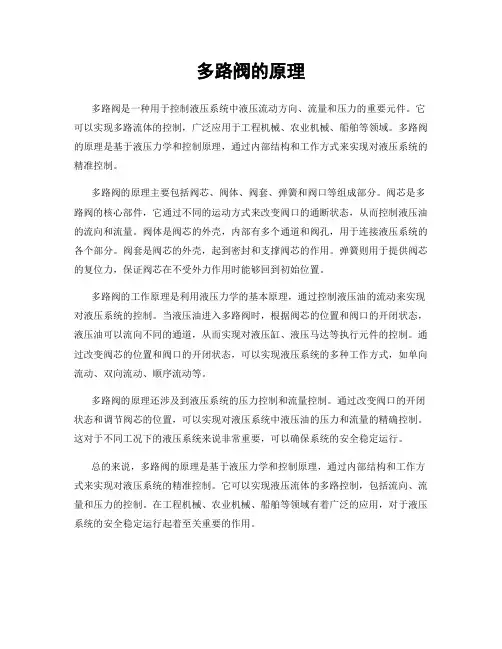

多路阀的原理
多路阀是一种用于控制液压系统中液压流动方向、流量和压力的重要元件。

它可以实现多路流体的控制，广泛应用于工程机械、农业机械、船舶等领域。

多路阀的原理是基于液压力学和控制原理，通过内部结构和工作方式来实现对液压系统的精准控制。

多路阀的原理主要包括阀芯、阀体、阀套、弹簧和阀口等组成部分。

阀芯是多路阀的核心部件，它通过不同的运动方式来改变阀口的通断状态，从而控制液压油的流向和流量。

阀体是阀芯的外壳，内部有多个通道和阀孔，用于连接液压系统的各个部分。

阀套是阀芯的外壳，起到密封和支撑阀芯的作用。

弹簧则用于提供阀芯的复位力，保证阀芯在不受外力作用时能够回到初始位置。

多路阀的工作原理是利用液压力学的基本原理，通过控制液压油的流动来实现对液压系统的控制。

当液压油进入多路阀时，根据阀芯的位置和阀口的开闭状态，液压油可以流向不同的通道，从而实现对液压缸、液压马达等执行元件的控制。

通过改变阀芯的位置和阀口的开闭状态，可以实现液压系统的多种工作方式，如单向流动、双向流动、顺序流动等。

多路阀的原理还涉及到液压系统的压力控制和流量控制。

通过改变阀口的开闭状态和调节阀芯的位置，可以实现对液压系统中液压油的压力和流量的精确控制。

这对于不同工况下的液压系统来说非常重要，可以确保系统的安全稳定运行。

总的来说，多路阀的原理是基于液压力学和控制原理，通过内部结构和工作方式来实现对液压系统的精准控制。

它可以实现液压流体的多路控制，包括流向、流量和压力的控制。

在工程机械、农业机械、船舶等领域有着广泛的应用，对于液压系统的安全稳定运行起着至关重要的作用。

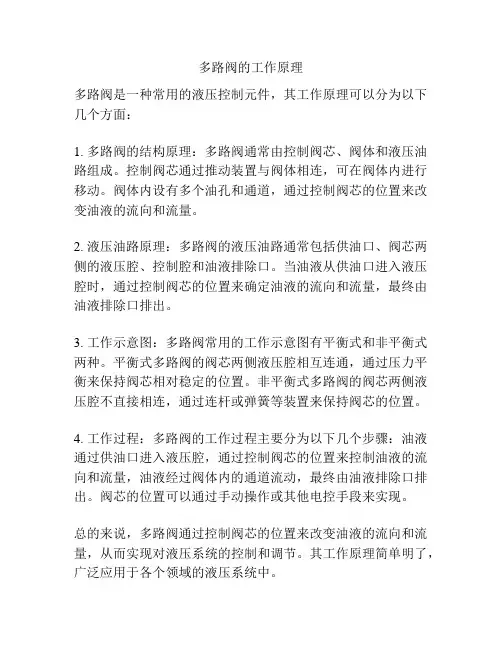

多路阀的工作原理
多路阀是一种常用的液压控制元件，其工作原理可以分为以下几个方面：
1. 多路阀的结构原理：多路阀通常由控制阀芯、阀体和液压油路组成。

控制阀芯通过推动装置与阀体相连，可在阀体内进行移动。

阀体内设有多个油孔和通道，通过控制阀芯的位置来改变油液的流向和流量。

2. 液压油路原理：多路阀的液压油路通常包括供油口、阀芯两侧的液压腔、控制腔和油液排除口。

当油液从供油口进入液压腔时，通过控制阀芯的位置来确定油液的流向和流量，最终由油液排除口排出。

3. 工作示意图：多路阀常用的工作示意图有平衡式和非平衡式两种。

平衡式多路阀的阀芯两侧液压腔相互连通，通过压力平衡来保持阀芯相对稳定的位置。

非平衡式多路阀的阀芯两侧液压腔不直接相连，通过连杆或弹簧等装置来保持阀芯的位置。

4. 工作过程：多路阀的工作过程主要分为以下几个步骤：油液通过供油口进入液压腔，通过控制阀芯的位置来控制油液的流向和流量，油液经过阀体内的通道流动，最终由油液排除口排出。

阀芯的位置可以通过手动操作或其他电控手段来实现。

总的来说，多路阀通过控制阀芯的位置来改变油液的流向和流量，从而实现对液压系统的控制和调节。

其工作原理简单明了，广泛应用于各个领域的液压系统中。

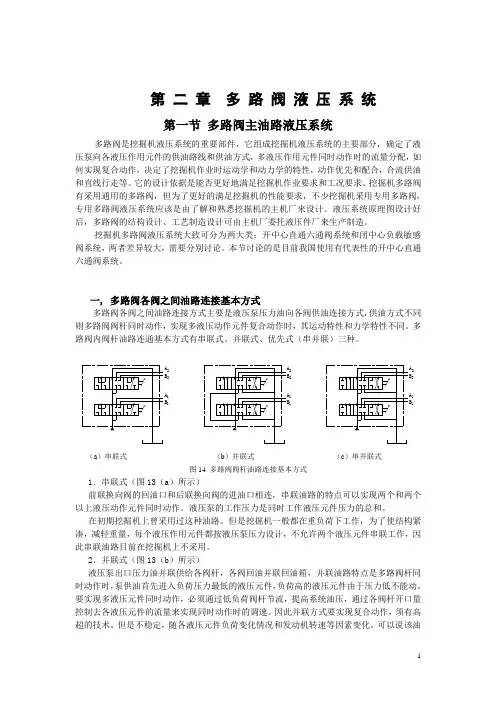

第二章多路阀液压系统第一节多路阀主油路液压系统多路阀是挖掘机液压系统的重要部件，它组成挖掘机液压系统的主要部分，确定了液压泵向各液压作用元件的供油路线和供油方式，多液压作用元件同时动作时的流量分配，如何实现复合动作，决定了挖掘机作业时运动学和动力学的特性，动作优先和配合，合流供油和直线行走等。

它的设计依据是能否更好地满足挖掘机作业要求和工况要求。

挖掘机多路阀有采用通用的多路阀，但为了更好的满足挖掘机的性能要求，不少挖掘机采用专用多路阀，专用多路阀液压系统应该是由了解和熟悉挖掘机的主机厂来设计。

液压系统原理图设计好后，多路阀的结构设计、工艺制造设计可由主机厂委托液压件厂来生产制造。

挖掘机多路阀液压系统大致可分为两大类：开中心直通六通阀系统和闭中心负载敏感阀系统，两者差异较大，需要分别讨论。

本节讨论的是目前我国使用有代表性的开中心直通六通阀系统。

一, 多路阀各阀之间油路连接基本方式多路阀各阀之间油路连接方式主要是液压泵压力油向各阀供油连接方式，供油方式不同则多路阀阀杆同时动作，实现多液压动作元件复合动作时，其运动特性和力学特性不同。

多路阀内阀杆油路连通基本方式有串联式、并联式、优先式（串并联）三种。

2 21122112211（a）串联式（b）并联式（c）串并联式图14 多路阀阀杆油路连接基本方式1．串联式（图13（a）所示）前联换向阀的回油口和后联换向阀的进油口相连，串联油路的特点可以实现两个和两个以上液压动作元件同时动作。

液压泵的工作压力是同时工作液压元件压力的总和。

在初期挖掘机上曾采用过这种油路。

但是挖掘机一般都在重负荷下工作，为了使结构紧凑，减轻重量，每个液压作用元件都按液压泵压力设计，不允许两个液压元件串联工作，因此串联油路目前在挖掘机上不采用。

2．并联式（图13（b）所示）液压泵出口压力油并联供给各阀杆，各阀回油并联回油箱，并联油路特点是多路阀杆同时动作时，泵供油首先进入负荷压力最低的液压元件，负荷高的液压元件由于压力低不能动。

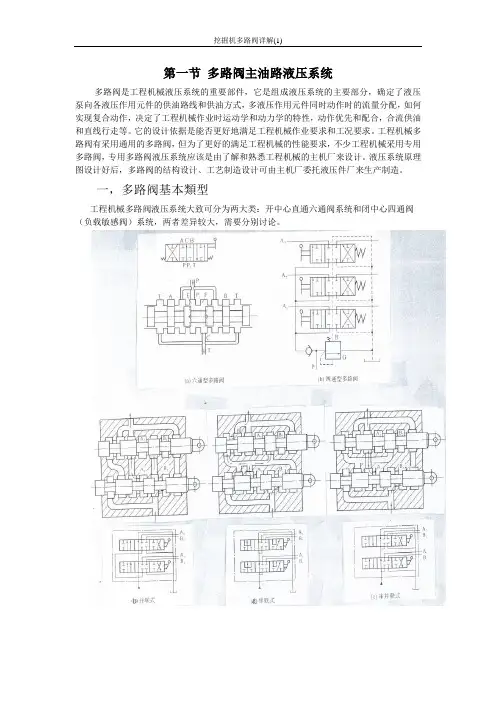

第一节多路阀主油路液压系统多路阀是工程机械液压系统的重要部件，它是组成液压系统的主要部分，确定了液压泵向各液压作用元件的供油路线和供油方式，多液压作用元件同时动作时的流量分配，如何实现复合动作，决定了工程机械作业时运动学和动力学的特性，动作优先和配合，合流供油和直线行走等。

它的设计依据是能否更好地满足工程机械作业要求和工况要求。

工程机械多路阀有采用通用的多路阀，但为了更好的满足工程机械的性能要求，不少工程机械采用专用多路阀，专用多路阀液压系统应该是由了解和熟悉工程机械的主机厂来设计。

液压系统原理图设计好后，多路阀的结构设计、工艺制造设计可由主机厂委托液压件厂来生产制造。

一，多路阀基本類型工程机械多路阀液压系统大致可分为两大类：开中心直通六通阀系统和闭中心四通阀（负载敏感阀）系统，两者差异较大，需要分别讨论。

1，多路阀各阀之间油路连接基本方式多路阀各阀之间油路连接方式主要是液压泵压力油向各阀供油连接方式，供油方式不同则多路阀阀杆同时动作，实现多液压动作元件复合动作时，其运动特性和力学特性不同。

多路阀内阀杆油路连通基本方式有串联式、并联式、优先式（串并联）三种。

2 21122112211（a）串联式（b）并联式（c）串并联式图14 多路阀阀杆油路连接基本方式1．串联式（图13（a）所示）前联换向阀的回油口和后联换向阀的进油口相连，串联油路的特点可以实现两个和两个以上液压动作元件同时动作。

液压泵的工作压力是同时工作液压元件压力的总和。

在初期挖掘机上曾采用过这种油路。

但是挖掘机一般都在重负荷下工作，为了使结构紧凑，减轻重量，每个液压作用元件都按液压泵压力设计，不允许两个液压元件串联工作，因此串联油路目前在挖掘机上不采用。

2．并联式（图13（b）所示）液压泵出口压力油并联供给各阀杆，各阀回油并联回油箱，并联油路特点是多路阀杆同时动作时，泵供油首先进入负荷压力最低的液压元件，负荷高的液压元件由于压力低不能动。

液压多路阀工作原理液压多路阀是一种用于控制液压系统中多个执行元件的装置。

它可以调节液压流向、流量和压力，从而实现对液压系统的精确控制。

液压多路阀的工作原理主要包括：控制油路、压力调节器和电磁阀。

1. 控制油路：液压多路阀内部设有多个压力油孔，通过控制油孔的开启或关闭，即可控制不同油路的通断。

多路阀的结构中通常有一个中心孔，油液可以通过此中心孔进入或退出多路阀的内部。

当执行元件需要工作时，控制油液被引导进入多路阀，通过改变油路的通断状态来控制执行元件的动作。

2. 压力调节器：液压多路阀还配备有压力调节器。

通过调整压力调节阀的开口度，可以控制液压系统中的工作压力。

当执行元件的工作压力达到或超过设定的压力时，压力调节器会自动打开，将多余的压力油液引导回油箱，以保护系统不受过高压力的影响。

3. 电磁阀：电磁阀是液压多路阀的主要控制机构。

通过控制电磁阀的开启或关闭，可以改变多路阀的工作状态，从而控制不同油路的通断。

电磁阀内部设有电磁线圈和阀阀芯，当电流通过电磁线圈时，磁场会使阀芯受力而被吸合，从而改变油路的通断状态。

当电流断开时，电磁线圈不再产生磁场，阀芯受力减小而回弹，油路重新恢复到原来的状态。

液压多路阀的工作过程如下：1. 工作开始时，控制油路处于初始状态，所有液压油液都会流回油箱。

此时，多路阀内部所有的通道均是关闭状态。

2. 当需要控制某个执行元件工作时，电磁阀通过控制电流来开启相应的通道。

油液被引导进入多路阀，通过相应的通道流入执行元件。

3. 油液进入执行元件后，执行元件开始工作。

此时，压力油液压力上升，压力调节器开始起作用。

当压力超过设定值时，压力调节器会将多余的油液引导回油箱。

4. 当不需要控制该执行元件工作时，电磁阀断开电流，通道关闭，油液停止流动进入执行元件。

液压多路阀通过以上的工作原理，实现了对液压系统中多个执行元件的精确控制。

它的使用广泛应用于工程机械、冶金设备、船舶等需要液压系统控制的领域。

技能培训课件：多路阀培训图片xx年xx月xx日•多路阀介绍•多路阀的结构与组成•多路阀的特性与优势目录•多路阀的应用场景与案例•多路阀的维护与保养•多路阀常见问题与解决方案01多路阀介绍多路阀是一种液压元件，它通过控制多个油路的开启和关闭，实现对多个执行器的控制。

多路阀广泛应用于工程机械、农业机械、化工机械等领域。

多路阀的定义多路阀的工作原理主要是通过控制阀芯的移动，来开启或关闭油路。

通常，多路阀由一个主阀和多个控制阀组成，主阀控制多个油路的开启和关闭，控制阀则接收主阀的信号，控制执行器的动作。

多路阀的工作原理多路阀可以根据不同的分类标准进行分类，如根据油路数量、控制方式、工作压力等。

常见的多路阀有手动多路阀、电动多路阀、气动多路阀等。

其中，手动多路阀适用于较小的液压系统，电动和气动多路阀则适用于较大的液压系统。

多路阀的分类02多路阀的结构与组成1阀体结构23阀体是整个多路阀的主体，它内部包含了各个功能部件的位置和连接。

阀体通常由耐高压、耐腐蚀的材料制成，如钢材、铜材等。

阀体结构的设计直接决定了多路阀的性能和使用寿命。

03阀芯组件通常包括弹簧、密封圈、导向套等辅助部件，以实现精确的流量控制。

阀芯组件01阀芯是多路阀的核心部件，它由具有特定形状的金属或塑料制成。

02阀芯能够根据控制机构的指令在阀体内进行移动，从而控制液体的流动。

控制机构是用于操作阀芯移动的装置，它可以分为手动、电动、气动等多种类型。

控制机构通常由操作按钮、开关、旋钮等组成，方便用户进行远程控制或自动控制。

控制机构的设计需要考虑到安全性和可靠性，以防止误操作或设备故障。

控制机构连接部件连接部件的设计需要考虑到流体类型、压力、温度等因素，以确保连接的牢固和密封的可靠性。

连接部件通常具有标准化和互换性特点，方便用户进行维修和更换。

连接部件是将多路阀与其他设备或管道连接起来的部分，通常由螺栓、法兰等组成。

03多路阀的特性与优势特性多路阀具有多个通道，可以同时控制多个液路或气路的开启和关闭。

液压多路阀工作原理
液压多路阀是一种常用于液压系统中的控制元件，其主要作用是控制液压系统中流体的流向和流量。

液压多路阀由阀体、阀芯、弹簧和密封件等部件组成。

液压多路阀的工作原理基于流体力学原理和阀芯的动作机制。

当液压多路阀处于关闭状态时，油液无法从一个通道流向另一个通道。

当液压多路阀被操作时，比如通过手柄或电磁阀控制，阀芯会被推动或拉动，从而改变阀体中的通道连接情况。

具体来说，液压多路阀通过阀芯的位置来决定不同通道的连通情况。

当阀芯处于中立位置时，多个通道都处于关闭状态。

当阀芯被推动或拉动时，某些通道会打开，而其他通道则关闭。

这样，液压系统中的流体就可以在不同通道之间流动，从而实现液压系统的功能。

阀芯的位置由操作手柄或电磁信号控制，可以根据系统需求来选择不同的通道连接方式。

这样，液压多路阀可以实现单向、双向、或多向流体流动的控制。

液压多路阀还可以调节流量，通过改变阀芯的位置来控制流体通过通道的大小。

在液压系统中，液压多路阀可以被用于控制液压缸的运动方向、速度和位置。

它也可以用于调节液压泵的流量和压力，以及控制液压系统中的各种执行元件的动作。

总之，液压多路阀是液压系统中的重要元件，通过控制流体的
流向和流量，实现对液压系统的控制和调节。

其工作原理基于阀芯的位置，通过改变通道的连接情况来控制流体的流动路径。

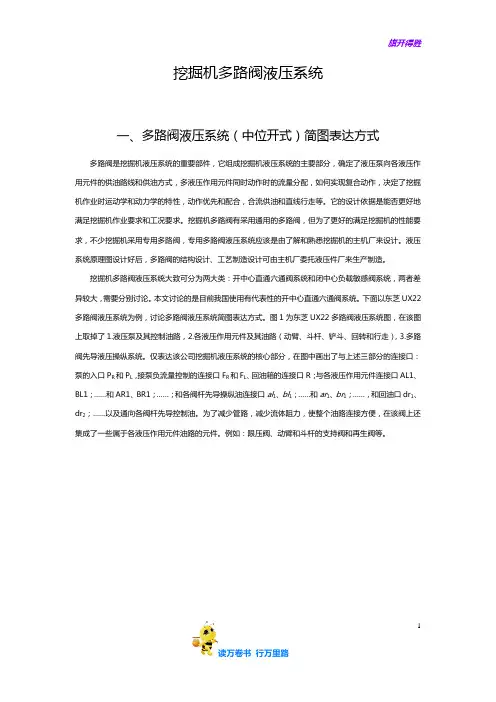

挖掘机多路阀液压系统一、多路阀液压系统（中位开式）简图表达方式多路阀是挖掘机液压系统的重要部件，它组成挖掘机液压系统的主要部分，确定了液压泵向各液压作用元件的供油路线和供油方式，多液压作用元件同时动作时的流量分配，如何实现复合动作，决定了挖掘机作业时运动学和动力学的特性，动作优先和配合，合流供油和直线行走等。

它的设计依据是能否更好地满足挖掘机作业要求和工况要求。

挖掘机多路阀有采用通用的多路阀，但为了更好的满足挖掘机的性能要求，不少挖掘机采用专用多路阀，专用多路阀液压系统应该是由了解和熟悉挖掘机的主机厂来设计。

液压系统原理图设计好后，多路阀的结构设计、工艺制造设计可由主机厂委托液压件厂来生产制造。

挖掘机多路阀液压系统大致可分为两大类：开中心直通六通阀系统和闭中心负载敏感阀系统，两者差异较大，需要分别讨论。

本文讨论的是目前我国使用有代表性的开中心直通六通阀系统。

下面以东芝UX22多路阀液压系统为例，讨论多路阀液压系统简图表达方式。

图1为东芝UX22多路阀液压系统图，在该图上取掉了1.液压泵及其控制油路，2.各液压作用元件及其油路（动臂、斗杆、铲斗、回转和行走），3.多路阀先导液压操纵系统。

仅表达该公司挖掘机液压系统的核心部分，在图中画出了与上述三部分的连接口：泵的入口P R和P L，接泵负流量控制的连接口F R和F L、回油箱的连接口R；与各液压作用元件连接口AL1、BL1；……和AR1、BR1；……；和各阀杆先导操纵油连接口al1、bl1；……和ar1、br1；……，和回油口dr1、dr2；……以及通向各阀杆先导控制油。

为了减少管路，减少流体阻力，使整个油路连接方便，在该阀上还集成了一些属于各液压作用元件油路的元件。

例如：限压阀、动臂和斗杆的支持阀和再生阀等。

1图1 东芝UX22多路阀液压系统图为了清晰了解和搞懂多路阀液压系统，深入理解其设计意图，便于讨论问题，可以把上述这些线条取掉，实际上，一般大家都已经知道，多路阀和这些部分的连接关系，把属于各液压作用元件的油路也取掉，把它们放入液压作用元件油路中去讨论，一般各阀杆都有一条回油道，它们之间是并联连接，没有什么特殊的地方，可以不画也能理解，主压力阀也省略不画了，对多路阀重要的是供油道的设计，应该着重把它表达清楚。

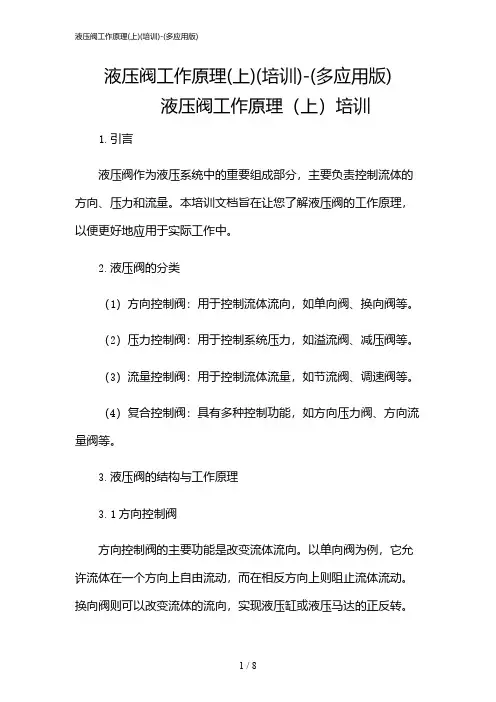

液压阀工作原理(上)(培训)-(多应用版)液压阀工作原理（上）培训1.引言液压阀作为液压系统中的重要组成部分，主要负责控制流体的方向、压力和流量。

本培训文档旨在让您了解液压阀的工作原理，以便更好地应用于实际工作中。

2.液压阀的分类（1）方向控制阀：用于控制流体流向，如单向阀、换向阀等。

（2）压力控制阀：用于控制系统压力，如溢流阀、减压阀等。

（3）流量控制阀：用于控制流体流量，如节流阀、调速阀等。

（4）复合控制阀：具有多种控制功能，如方向压力阀、方向流量阀等。

3.液压阀的结构与工作原理3.1方向控制阀方向控制阀的主要功能是改变流体流向。

以单向阀为例，它允许流体在一个方向上自由流动，而在相反方向上则阻止流体流动。

换向阀则可以改变流体的流向，实现液压缸或液压马达的正反转。

3.2压力控制阀压力控制阀的主要功能是维持系统压力稳定。

溢流阀用于限制系统最高压力，当系统压力超过设定值时，溢流阀将打开，使多余流体回流至油箱。

减压阀则用于降低系统某一支路的压力，使其稳定在设定值。

3.3流量控制阀流量控制阀的主要功能是调节流体流量。

节流阀通过缩小通道截面积，使流体流速增加，从而降低流量。

调速阀则可以实现无级调速，根据负载变化自动调节流量。

4.液压阀的应用与维护4.1应用根据实际工作需求，选择合适的液压阀。

例如，在需要控制压力的场合，选用压力控制阀；在需要调节流量的场合，选用流量控制阀。

4.2维护（1）定期检查液压阀的工作状态，确保其正常工作。

（2）定期清洗液压阀，防止污物堵塞。

（3）及时更换损坏的密封件，防止泄漏。

5.总结液压阀在液压系统中起着关键作用，掌握其工作原理和应用方法对于提高液压系统性能具有重要意义。

本培训文档为您介绍了液压阀的分类、结构与工作原理，以及应用与维护方法。

希望您在实际工作中能够灵活运用所学知识，提高液压系统的运行效率。

在上述文档中，液压阀的工作原理是需要重点关注的细节。

下面将对液压阀的工作原理进行详细的补充和说明。

多路阀液压系统（中位闭式负载敏感和压力补偿）一、液压传动存在的问题液压传动是工程机械理想的传动装置，工程机械的进步和发展依赖液压技术。

目前工程机械是液压工业最大的市场，液压件一半以上用于工程机械，工程机械对液压技术提出了很高的要求，液压技术的发展主要是满足工程机械的需要，液压技术的水平主要体现在工程机械上，例如：液压件的大型化、小型化和高压化等，最高使用压力已达70MPa。

工程机械和液压技术两者互相促进共同发展。

因此有必要深入分析液压传动的特点及其存在的问题，工程机械对液压传动所提出的要求，以便进一步提高和改进液压传动的性能。

液压传动通过管道连接传递能量，恰如生物血管，只需管路就能把能量输送到需要的地方。

给设计布置上带来了很大的灵活性和方便性，液压传动容易实现各种运动形式，很适合工程机械多处需要动力，多作业装置，实现复杂运动的要求。

液压传动传递的功率密度大（单位体积或单位重量所传递的功率）、结构紧凑、重量轻，适合工程机械强劲有力，重型大马力的要求。

液压传动具有优良的传动性能，传动平稳，易防止过载，调速简单，具有无级变速性能，维修简单，使用寿命长等，能很好地满足工程机械的传动性能要求。

液压传动具有良好的操纵控制性能，液压是机械和电子的接口，电液控制是机电信一体化的关键技术。

但是液压传动存在着不尽人意的不足之处，有的已经改进，还有待解决的问题需进一步动脑筋。

在工程机械使用过程中存在着以下需解决的问题。

1.节能要求：适应负载变化提供负载所需要的液压功率（流量和压力），尽量减少流量和压力损失，将节流调速改变为以容积调速为主，特别按负载需要提供负载所需的流量。

要求液压系统能反向吸收作业装置的能量，具有能量再生利用的储能功能。

12.调速要求：希望操纵阀控制调速时，不受负载压力变化和油泵流量变化的影响，能按人的操纵指示来调速。

3.复合动作操纵要求：单泵供多执行器：当多执行器同时动作时，要求相互不干涉，能够操纵各执行器按所需流量供油。

液压多路阀工作原理液压多路阀是液压系统中常见的一种元件，它能够实现液压系统中多个液压元件的控制和协调工作。

液压多路阀的工作原理主要包括结构组成、工作方式和控制原理等方面，下面将逐一进行介绍。

首先，液压多路阀的结构组成。

液压多路阀通常由阀体、阀芯、阀套、弹簧、密封件等部分组成。

阀体是多路阀的外壳，内部有多个通道和孔道，用于液压油的流动。

阀芯是多路阀的核心部件，通过对阀芯的移动和旋转，可以实现对液压油流的控制和分配。

阀套用于固定阀芯和密封，保证阀芯的稳定运动和防止液压油泄漏。

弹簧则用于对阀芯施加一定的压力，保证阀芯的正常工作。

密封件则用于防止液压油泄漏，保证系统的密封性能。

其次，液压多路阀的工作方式。

液压多路阀通常通过对阀芯的移动和旋转，改变液压油的流动路径和流量，从而实现对液压系统中液压元件的控制。

当阀芯处于不同的位置和状态时，可以实现液压系统中液压缸的前进、后退、停止、速度调节等功能。

同时，液压多路阀还可以实现液压系统中多个液压元件的协调工作，满足复杂的工程需求。

最后，液压多路阀的控制原理。

液压多路阀通常通过液压控制阀和电磁阀等元件实现对阀芯的控制。

液压控制阀通过对液压油的压力和流量进行调节，改变阀芯的位置和状态。

电磁阀则通过对电磁信号的控制，实现对液压控制阀的开关和调节。

通过对液压多路阀的控制，可以实现液压系统中液压元件的精确控制和协调工作。

总之，液压多路阀是液压系统中不可或缺的重要元件，它通过对液压油的流动进行控制和调节，实现对液压系统中液压元件的控制和协调工作。

掌握液压多路阀的工作原理对于提高液压系统的工作效率和性能具有重要意义。

液压多路阀工作原理
液压多路阀的工作原理是通过控制液压系统中流体的流动路径来实现对液压执行元件的控制。

其基本原理如下：
1. 阀芯结构：液压多路阀通常采用阀芯来控制流体的流动。

阀芯的形状和通道的布置决定了液压阀的功能。

2. 流道控制：液压多路阀拥有多个流道，每个流道负责一个特定的功能。

通过合理的阀芯设计和通道布置，可以实现不同的操作功能，如开关、流量调节、流向控制等。

3. 阀芯移动控制：液压多路阀的阀芯移动通常通过外部的机械力或电磁力来实现。

不同的驱动方式会导致阀芯的动作形式有所不同，如手动操作、电磁控制或液压控制等。

4. 段切换：对于多段液压多路阀，阀芯的移动可以将不同的流道连接到不同的出口，实现液压系统的不同操作功能。

通过控制阀芯的运动，可以选择不同的流道，从而改变流体的流动方向或阻塞流体的流动。

5. 系统控制：液压多路阀通常需要与液压系统中的其他元件配合工作，如液压泵、液压缸等。

通过控制多路阀的工作状态，可以调节液压系统中的流体压力、流量和流动方向。

总之，液压多路阀通过阀芯的移动控制流道的开关，实现对液压系统中流体的流动路径的控制，从而实现对液压执行元件的
控制。

这种原理使得液压多路阀能够广泛应用于各种液压系统中，满足不同的操作需求。

液压多路阀工作原理液压多路阀是液压系统中常用的一种控制元件，它能够实现液压系统中液压液的流向控制、压力控制和流量控制。

液压多路阀的工作原理是基于液压力学和流体力学的基本原理，通过控制液压液的流动方向和流量来实现液压系统的各种功能。

液压多路阀通常由阀体、阀芯、阀套、阀座、弹簧、密封件等部件组成。

当液压液进入多路阀时，通过操纵手柄或电磁阀等控制装置，可以改变阀芯的位置，从而改变液压液的流向和流量。

液压多路阀的工作原理可以分为以下几个方面来进行详细介绍。

首先是液压多路阀的流向控制。

液压多路阀通过改变阀芯的位置，可以实现液压液的流向控制。

当阀芯处于不同的位置时，液压液可以流向不同的油路，从而实现液压系统中各种执行元件的动作。

例如，当阀芯处于中间位置时，液压液可以同时流向多个油路，实现多个执行元件的动作；当阀芯处于其他位置时，液压液只能流向特定的油路，实现特定的动作。

其次是液压多路阀的压力控制。

液压多路阀通过改变阀芯的位置和调节弹簧的压力，可以实现液压系统中液压液的压力控制。

当液压液的压力超过设定值时，多路阀会自动打开或关闭，从而实现对液压系统中液压液压力的控制。

再次是液压多路阀的流量控制。

液压多路阀通过改变阀芯的位置和调节阀口的开度，可以实现对液压系统中液压液的流量控制。

当液压液的流量需要调节时，多路阀可以通过改变阀口的开度来实现对液压液流量的控制，从而满足液压系统中各种执行元件的需要。

综上所述，液压多路阀的工作原理是通过改变阀芯的位置、调节弹簧的压力和调节阀口的开度来实现对液压系统中液压液的流向、压力和流量的控制。

液压多路阀在液压系统中起着非常重要的作用，它能够实现液压系统中各种执行元件的动作，并且能够实现对液压系统中液压液的压力和流量的控制，从而保证液压系统的正常工作。

液压多路阀的工作原理是液压工程中的基础知识，对于液压系统的设计、安装和维护都具有重要的意义。

截止阀有很多泄露点，外漏大多数情况下是从压盖漏，把压盖翻开补偿或许更换填料再把压盖上紧应当就不漏了。

内漏便是里面阀芯的上面的密封面坏了，但实践经历通知我们，有的时本分漏有或许是有硬物卡在阀芯上面，构成内漏，详细处理方法是将阀门翻开再关闭，来回几回把硬物冲走就可以了。

假设是阀自身的疑问，就要选择适宜的时间更换阀门了。

多路阀工作原理1、液压泵内存有空气。

这个问题通常是在安装了一台新泵的时候会出现，在开起一台新泵时，应先向泵内加入油液，对泵的轴承、柱塞与缸体起到光滑效果。

解决办法：在泵工作时打开液压泵加油口，使泵内的空气从加油口排放出去。

2、油箱的油面过低，吸油管堵塞使得泵吸油阻力变大造成泵吸空或进油管段有漏气，泵吸入了空气。

解决办法：按规则加足油液；清洁滤清器，疏通进气管道；查看并紧固进油管段的连接螺丝。

3、液压泵与电机装置不妥，也就是说泵轴与电机轴同心度不一致，使液压泵轴接受径向力发生噪声。

解决法：查看调整液压泵与电机装置的同心度。

4、液压油的粘度过大，使得泵的自吸才能降低，容积功率降低。

解决办法：选用恰当粘度的液压油，假如油温过低应开启加热。

截止阀外漏还好处理，对于中法兰漏的，把中法兰的螺栓再紧一下，假设还不行，就要翻开看看中法兰垫片是不是有损坏，对于填料处漏，要紧填料压盖，假设填料太松，就要再加填料，假设直接是体上就漏，低压力的话可以焊一下，假设是高压力就直接扔掉吧，安全，对于内漏疑问，情况欠好判定。

1、或许并没有关死，再用力关死2、阀座密封损坏，这个就要从头研磨，对于阀芯损坏的，要看是冲刷损坏仍是被介质碰击损坏，但两者都要从头补焊密封面。

截止阀内漏通常是阀座或阀芯密封面有危害，这个可以研磨阀座或阀芯密封面，但还有一种特设情况假设是电动或气动则有或许阀门行程没设置好。

外漏要看什么地方漏，假设阀门本体漏就只能换阀门了。

内漏的话应当是密封面出现疑问，把密封面处理一下看看效果截止阀外漏的话，阀门不一样，泄露方位不一样，都要区别对待怎样处理截止阀使用中出现内漏或外漏填料处外漏的话，紧一下或许更换填料，我们这很多时分不能泊车都是选用带压堵漏的。

技能培训课件：多路阀培训图片xx年xx月xx日•多路阀工作原理•多路阀的常见类型•多路阀的选型与使用•多路阀的维护与保养目•多路阀在各领域的应用案例录01多路阀工作原理多路阀是液压传动系统中的关键元件，通过控制液体的流动方向、压力和流量，实现对执行机构的控制。

工作原理概述液压传动多路阀可实现液压油的双向流动，使执行机构能够在不同的方向上运动。

双向流动多路阀具有多个通道，可同时连接多个执行机构，实现对多个执行机构的控制。

多个通道部件组成介绍控制液压油的流入，通常与溢流阀连接，以保持液压系统压力稳定。

进油阀出油阀方向控制阀安全阀控制液压油的流出，向执行机构提供液压动力。

控制液压油流动方向，通过切换不同通道实现执行机构的运动方向控制。

保护液压系统，防止过载或液压油温度过高。

工作流程说明流向控制通过操作方向控制阀，将液压油流向需要的出油口。

启动向多路阀的进油阀通入液压油。

流量与压力调节通过调节进油阀和出油阀的开度，调节液压油的流量和压力。

维护定期检查多路阀的工作状态，保持其清洁和正常运转。

停止关闭进油阀和出油阀，停止液压油的流动。

02多路阀的常见类型将各路阀杆整体浇铸在一起，结构紧凑，重量轻，阀杆之间无间隙，但拆装困难，加工要求高。

整体式多路阀将各路阀杆分开制造，阀杆之间有间隙，便于加工和拆装，但重量较大。

分体式多路阀按结构形式分类电动多路阀通过电动执行器推动阀杆实现换向，使用方便，能够实现远程控制。

手动多路阀通过手动操作阀杆实现换向，适用于各种压力和流量的场合。

液压多路阀通过液压油缸推动阀杆实现换向，具有较大的推力和扭矩，适用于大流量和高压力的场合。

按控制方式分类按应用领域分类行走机械用多路阀适用于工程机械、农业机械等行走机械上，要求具有较高的耐久性和可靠性。

液压系统用多路阀适用于各种液压系统，如液压油缸、液压泵、液压马达等，要求具有较高的控制精度和响应速度。

工业用多路阀适用于各种工业生产场合，如石油、化工、电力等领域。
