华为三层交换机配置-电脑资料目的：了解三层交换的意义理解三层交换与路由的异同点掌握vlanif的配置方法掌握valn之间实现通讯的配置方法掌握vlanif之间配置OSPF的方法拓扑图：场景：你是公司的网络管理员，。

当前网络中有四个用户。

S3、R1、R3与S4模拟为公司用户。

分属于不同的vlan，定义S3属于vlan3、R1属于vlan4、R3属于vlan6、S4属于vlan7，实现vlan之间的互通。

同时由于S1与S2之间使用三层链路实现互通，所以需要使用路由协议实现路由信息的互相学习。

学习任务步骤一.S1与S2之间的链路配置成eth-trunk链路实验之前，需要关闭部分实验设备接口与，避免影响本次试验。

本次实验需要关闭S3的E0/0/1、E0/0/23接口，另外需要关闭S4的E0/0/14接口。

关闭这些接口。

关闭这些接口后，开始实验配置。

[Huawei]sysname S1[S1]interface eth-trunk 1[S1-Eth-Trunk1]q[S1]interface g0/0/9[S1-GigabitEthernet0/0/9]eth-trunk 1[S1-GigabitEthernet0/0/9]interface g0/0/10[S1-GigabitEthernet0/0/10]eth-trunk 1Info: This operation may take a fewseconds. Please wait for amoment...done.[Huawei]sysname S2[S2]interface eth-trunk 1[S2-Eth-Trunk1]q[S2]interface g0/0/9[S2-GigabitEthernet0/0/9]eth-trunk 1[S2-GigabitEthernet0/0/9]interface g0/0/10[S2-GigabitEthernet0/0/10]eth-trunk 1步骤二.S1、S2配置valn3、4、5、6、7[S1]vlan batch 3 to 7[S2]vlan batch 3 to 7查看vlan的创建情况[S1]dis vlanThe total number of vlans is : 6--------------------------------------------------------------------------------U: Up; D: Down; TG: Tagged; UT: Untagged;MP: Vlan-mapping; ST: Vlan-stacking;#: ProtocolTransparent-vlan; *: Management-vlan;--------------------------------------------------------------------------------VID Type Ports--------------------------------------------------------------------------------1 common UT:GE0/0/1(U) GE0/0/2(D) GE0/0/3(D) G E0/0/4(D)GE0/0/5(D) GE0/0/6(D) GE0/0/7(D) GE0/0/8(D)GE0/0/11(D) GE0/0/12(D) GE0/0/13(U) GE0/0/14(D)GE0/0/15(D) GE0/0/16(D) GE0/0/17(D) GE0/0/18(D)GE0/0/19(D) GE0/0/20(D) GE0/0/21(D) GE0/0/22(D)GE0/0/23(D) GE0/0/24(D) Eth-Trunk1(U)3 common4 common5 common6 common7 commonVID Status Property MAC-LRN Statistics Description--------------------------------------------------------------------------------1 enable default enable disable VLAN 00013 enable default enable disable VLAN 00034 enable default enable disable VLAN 00045 enable default enable disable VLAN 00056 enable default enable disable VLAN0006。

华为三层交换机配置教程按照网络OSI七层模型来划分，可以将交换机划分为二层交换机、三层交换机、多层交换机。

下面是店铺收集整理的华为三层交换机配置教程，希望对大家有帮助~~华为三层交换机配置教程工具/原料s3600三层交换机PC机交换机console线一根方法/步骤language-modechinese//切换到中文模式system-view//进入系统视图[H3C]displaycurrent-configuration//显示当前配置三层交换配置三层交换机第一步：划分VLAN，并描述vlan1description local-s3600//本交换机使用#vlan2description link-to-jilincentre//吉林省中心#vlan3description link-to-shangjiecentre//商界分中心内部使用#vlan4description link-to-chaoyangsuo//朝阳所#vlan5description link-to-nanguansuo//南关所配置三层交换机第二步：给VLAN划网关interfaceVlan-interface2description linktojilincentreipaddress 10.61.242.110 255.255.255.252//省中心指定广域网关、子网掩码#interfaceVlan-interface3description linktoshangjiecentreipaddress 10.161.134.65255.255.255.192//商界分中心局域网关、子网掩码#interfaceVlan-interface4description linktochaoyangsuoipaddress 10.61.242.113255.255.255.252//朝阳所广域网关、子网掩码#interfaceVlan-interface5description linktonanguansuoipaddress 10.61.242.117255.255.255.252//南关所广域网关、子网掩码配置三层交换机第三步：给VLAN指定端口#interfaceEthernet1/0/2//将交换机的端口2指定给省中心使用description linktojilincentreport access vlan2#interfaceEthernet1/0/15-24//将交换机的端口15-24指定给分中心内部使用description linktoshangjiecentreport access vlan3interfaceEthernet1/0/3//将交换机的端口3指定给朝阳所使用description linktochaoyangsuoport access vlan4#interfaceEthernet1/0/4//将交换机的端口4指定给南关所使用description linktonanguansuoportaccessvlan5配置三层交换机第四步：配置路由协议//配静态路由(只用对远端设备配一条路由即可，本地自通)iproute 0.0.0.0 0.0.0.0 10.61.242.109//指定所有网段到朝阳所的路由//配置三层交换机朝阳所的反向路由iproute 10.161.134.0 255.255.255.0 10.61.242.114iproute 10.161.135.0 255.255.255.0 10.61.242.114//配置三层交换机南关所的反向路由iproute 10.161.135.0 255.255.255.0 10.61.242.118iproute 10.161.136.0 255.255.255.0 10.61.242.118//省中心配置三层交换机：iproute 10.61.242.0 255.255.255.0 10.61.242.110//朝阳所242.114和南关所242.118共属的242.0指向分中心网关iproute 10.161.134.0 255.255.255.0 10.61.242.110//分中心内部网段指向分中心网关//iproute 10.161.134.0 255.255.255.0 10.61.242.110//iproute 10.161.135.0 255.255.255.0 10.61.242.110//iproute 10.161.136.0 255.255.255.0 10.61.242.110。

华为三层交换机配置步骤1.给交换机划分VLANVlan是虚拟局域网的意思，它相当于一个局域网工作组。

“vlan几”可以理解成编号为几的vlan，比如vlan 2就是编号为2的vlan，只是一个编号而已，并不是说vlan 2的网段一定要是2网段，vlan 2的IP地址是可以随便设置的。

下面我将三层交换机的第20个端口添加到vlan 10里，步骤如下：A.在交换机里添加VLAN 10system-view （一般用缩写：sys）[Quidway] vlan10 （添加编号为10的vlan）[Quidway-vlan10] quit （一般缩写：q）B.设置vlan 10的IP地址为192.168.66.66 网关为255.255.255.0[Quidway]interface vlanif 10（interface一般可以缩写为：int ；vlanif也可以只写vlan）[Quidway-vlanif10] ip address 192.168.66.66 255.255.255.0 (address缩写add)[Quidway-vlanif10]quitC.设定交换机上第20个端口模式为access（默认为trunk，需在将端口划入VLAN前转为ACCESS）[Quidway]int gigabitethernet 0/0/20（gigabitethernet：千兆以太网口）[Quidway-GigabitEthernet0/0/20]port link-type access （port：端口）[Quidway-GigabitEthernet0/0/20]quitD.将第20个端口加入到vlan 10里[Quidway] vlan 10[Quidway-vlan10] port gigabitethernet 0/0/20（如果是多个连续端口，用XX to XX）[Quidway-Vlan10] quit这样就是成功的将交换机上的第20个端口添加到了编号为10的Vlan 里，划分VLAN就是这4个步骤，2个步骤设置vlan，2个步骤设置端口。

华为三层交换机配置步骤解释资料第一步：连接设备首先，将电脑与三层交换机通过网线连接起来。

可以通过一根网线将电脑的网络接口与三层交换机的任意一个接口连接起来。

第二步：登录设备打开浏览器，在浏览器的地址栏输入三层交换机的默认管理地址，例如：192.168.1.1、按下回车键，会弹出登录页面。

输入正确的用户名和密码，点击登录按钮。

第三步：配置基本信息登录成功后，首先需要进行一些基本的配置。

点击左侧导航栏的“基本设置”，在这里可以修改设备的名称、管理地址、时间等基本信息。

一般来说，建议将管理地址配置为内网地址，同时设定好设备的名称和时区。

第四步：配置VLANVLAN（Virtual Local Area Network）用于将一个大的局域网划分为多个虚拟局域网，每个VLAN可以独立配置。

点击左侧导航栏的“VLAN管理”，在这里可以创建、修改和删除VLAN。

点击“添加”按钮，输入VLAN的ID和名称，点击保存按钮完成VLAN的创建。

第五步：配置接口第六步：配置静态路由静态路由是手动配置的路由信息，用于指定数据包的转发路径。

点击左侧导航栏的“路由管理”，在这里可以配置和管理静态路由。

点击“添加”按钮，输入目的网段的IP地址和子网掩码，以及下一跳的IP地址，点击保存按钮完成静态路由的配置。

第七步：配置ACLACL（Access Control List）是用于控制网络流量的一种策略，可以根据源IP地址、目的IP地址、端口号等条件进行过滤和限制。

点击左侧导航栏的“ACL管理”，在这里可以配置和管理ACL规则。

点击“添加”按钮，输入ACL规则的名称、匹配条件和动作，点击保存按钮完成ACL的配置。

第八步：保存和应用配置在进行完上述配置后，需要点击页面的“保存”按钮将配置保存到设备中。

然后，点击页面的“应用”按钮，设备会自动将新的配置应用到系统中。

完成配置后，可以通过ping命令或其他方式进行网络连通性测试，确保配置的正确性。

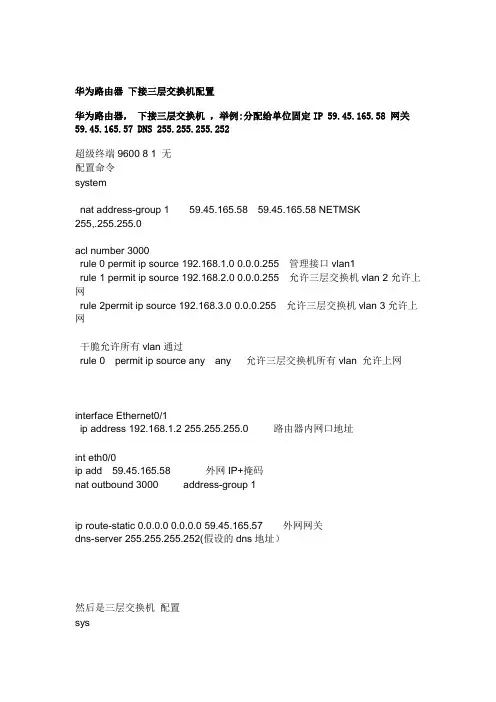

华为路由器下接三层交换机配置华为路由器，下接三层交换机，举例:分配给单位固定IP 59.45.165.58 网关59.45.165.57 DNS 255.255.255.252超级终端9600 8 1 无配置命令systemnat address-group 1 59.45.165.58 59.45.165.58 NETMSK255,.255.255.0acl number 3000rule 0 permit ip source 192.168.1.0 0.0.0.255 管理接口vlan1rule 1 permit ip source 192.168.2.0 0.0.0.255 允许三层交换机vlan 2允许上网rule 2permit ip source 192.168.3.0 0.0.0.255 允许三层交换机vlan 3允许上网干脆允许所有vlan通过rule 0 permit ip source any any 允许三层交换机所有vlan 允许上网interface Ethernet0/1ip address 192.168.1.2 255.255.255.0 路由器内网口地址int eth0/0ip add 59.45.165.58 外网IP+掩码nat outbound 3000 address-group 1ip route-static 0.0.0.0 0.0.0.0 59.45.165.57 外网网关dns-server 255.255.255.252(假设的dns地址）然后是三层交换机配置sysvlan 1port eth0/1ip address 192.168.1.1 255.255.255.0 三层交换机上接路由器内网口quitip route 0.0.0.0 0.0.0.0 192.168.1.2你路由的内网接口接交换机1口vlan 2port eth0/2ip address 192.168.2.1 255.255.255.0 三层交换机上起三层接口vlan2 quitVLAN2下的电脑能上依此类推注意cisco交换机和h3c、华为交换机的配置区别。

1.现场情况说明：我这边是一台misgate服务器，下面有五台基于opc通讯的DCS服务器，现场需要做两个配置策略 1 misgate服务器可以和下面五台服务器相互访问 2 下面五台服务器相互之间不能访问图11 misgate服务器可以和下面五台服务器相互访问1 首先你要有根console线，你要有根console线，console线（重要的事说三遍）2 你要有个超级终端，有个超级终端，超级终端（重要的事说三遍,本文档附带超级终端）3 console线连接console口和电脑，打开超级终端，点击新建连接，正确设置波特率、地址位（三层交换机自带设置文档）4 配置VLAN间通过VLANIF接口通信示例（下面的代码是为交换机口分配ip，这个ip也是服务器的默认网关，但是请注意，按着当前步骤配置过后，六个服务器之间实际上是可以相互ping通的，也就是说，这个步骤只是实现了所有网段之间的互联，没有做下面五台服务器之间的隔离，不信的话可以拿两台电脑上试试，按照图一设置参数，然后相互ping）组网需求企业的不同用户拥有相同的业务，且位于不同的网段。

现在相同业务的用户所属的VLAN不相同，需要实现不同VLAN中的用户相互通信。

如图1所示，User1和User2中拥有相同的业务，但是属于不同的VLAN且位于不同的网段。

现需要实现User1和User2互通。

图1 配置VLAN间通过VLANIF接口通信组网图配置思路采用如下的思路配置VLAN间通过VLANIF接口通信：1.创建VLAN，确定用户所属的VLAN。

2.配置接口加入VLAN，允许用户所属的VLAN通过当前接口。

3.创建VLANIF接口并配置IP地址，实现三层互通。

说明：为了成功实现VLAN间互通，VLAN内主机的缺省网关必须是对应VLANIF接口的IP地址。

操作步骤1.配置Switch# 创建VLAN<HUAWEI> system-view[HUAWEI] sysname Switch[Switch] vlan batch 10 30# 配置接口加入VLAN[Switch] interface gigabitethernet0/0/1[Switch-GigabitEthernet0/0/1] port link-type access[Switch-GigabitEthernet0/0/1] port default vlan 10[Switch-GigabitEthernet0/0/1] quit[Switch] interface gigabitethernet 0/0/3[Switch-GigabitEthernet0/0/2] port link-type access[Switch-GigabitEthernet0/0/2] port default vlan 30[Switch-GigabitEthernet0/0/2] quit# 配置VLANIF接口的IP地址[Switch] interface vlanif 10[Switch-Vlanif10] ip address 129.0.0.1 24[Switch-Vlanif10] quit[Switch] interface vlanif 30[Switch-Vlanif20] ip address 129.0.4.1 24[Switch-Vlanif20] quit2.检查配置结果在VLAN10中的主机上配置IP地址为129.0.0.22/24，缺省网关为VLANIF10接口的IP地址129.0.0.1/24。

华为三层交换机S5700-28C-EI配置文档华为三层交换机S5700-28C-SI配置文档温馨提示:新买的设备默认情况设备是没有任何地址。

连接方式:用超级终端连接相关属性将线和ETH口连接好之后关掉电源重新上电，等进入到to continue press ENTER,按ENTER键回车。

输入原始密码admin进入正式配置界面第一步:设置METH口管理地址system-view 进入系统调试模式[quidway]interface METH 0/0/1 进入到管理接口[quidway-METH 0/0/1]ip address 192.168.1.1 255.255.255.0 配置IP地址[quidway]quit第二步:由于设备本身支持web但是没有加载文件，需加载web 文件dir 显示当前路径和相及web等相关文件在dir下面信息找到xxxxxx.web.zipsystem-view[quidway]http server load xxxxxx.web.zip 加载系统本身自带的web文件加载成功后开启web服务[quidway]http server enable 开启http服务第三步:新建web用户登录用户名和密码及赋予权限system-view[quidway]aaa[quidway-aaa]local-user xxx password cipher|simper xxx 设置用户名和密码[quidway-aaa]local-user xxx server-type http 给xxx用户设置http登录模式[quidway-aaa]local-user xxx priviledge level 3-15 给xxx用户设置http登录等级否则只有ping和Tracert功能[quidway-aaa]quit即可第四步:保存命令以保证断电后配置不会丢失进入到模式输入save然后按Y等待一会即可设置完成之后既可以登陆电脑指定IP地址如192.168.1.100/255.255.255.0Ping 192.168.1.1是否通如果通打开浏览器输入192.168.1.1输入第三步创建或者修改的用户名和密码登陆即可附:查看相关版本命令:display cur-configuation查看接口对于的IP地址display arp将设备恢复出厂设置reset saved-configuation查看端口位置:display interface brief查看光模块display transc eiver interace 端口verbose //查看光模块光信息。

华为三层交换机配置教程华为三层交换机是一种高性能的网络设备，用于构建大型企业网络。

配置这种交换机需要一定的技术知识和经验。

下面是一个简单的华为三层交换机配置教程，帮助您快速入门。

第一步：连接交换机首先，将交换机与电源连接，并使用网线将交换机与计算机连接。

确保连接正常后，打开计算机的网卡设置界面，将IP地址设置为和交换机同一网段的地址。

第二步：登录交换机打开计算机上的终端软件，比如SecureCRT等，通过网线连接的方式登录交换机。

在终端软件中输入交换机的IP地址，选择正确的端口，并设置登录协议为SSH。

第三步：配置基本信息成功登录交换机后，需要进行一些基本配置。

首先，设置交换机的主机名，可以使用命令“sysname [主机名]”来进行设置。

然后，设置管理接口的IP地址和子网掩码，可以使用命令“interface Vlanif1”和“ip address [IP地址] [子网掩码]”来进行配置。

第四步：配置VLAN配置VLAN是三层交换机的重要功能。

通过VLAN，可以将网络划分为几个独立的虚拟局域网。

首先，创建VLAN，使用命令“vlan [VLAN编号]”创建一个新的VLAN。

然后，将端口加入到VLAN中，使用命令“port-group [端口组号]”将端口加入到指定的VLAN中。

第五步：配置路由三层交换机可以进行路由功能的配置，实现不同子网之间的通信。

首先，创建一个静态路由表，使用命令“ip route-static [目的网络] [子网掩码] [下一跳地址]”将目的网络、子网掩码和下一跳地址添加到路由表中。

然后，启用路由功能，使用命令“ip routing”来开启路由功能。

第六步：配置接口配置接口是三层交换机的另一个重要功能。

通过配置接口，可以对接口进行管理和控制。

使用命令“interface [接口名称]”进入指定接口的配置模式。

然后，可以配置接口的IP地址、子网掩码、MTU等属性，使用命令“ip address [IP地址] [子网掩码]”、“mtu [MTU值]”来进行配置。
