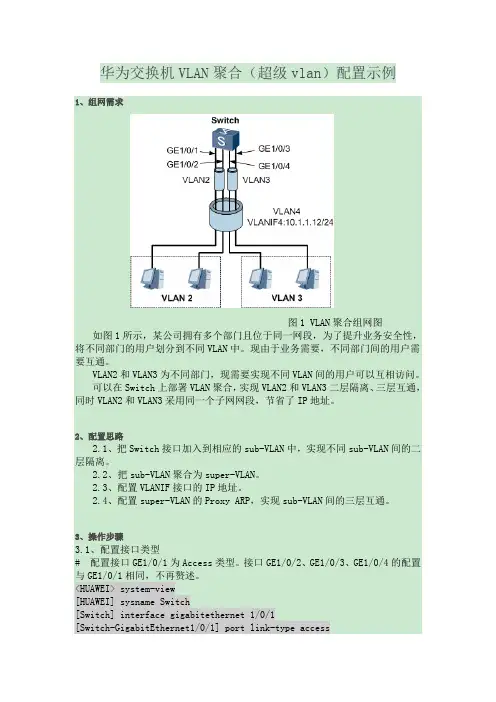

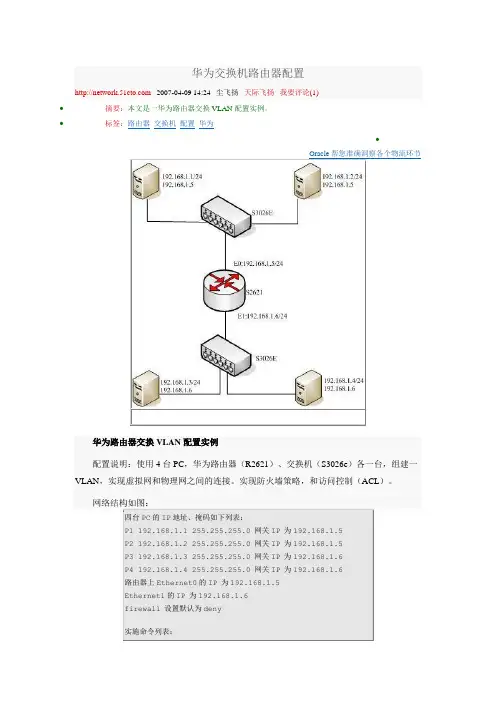

华为交换机VLAN聚合（超级vlan）配置示例1、组网需求图1 VLAN聚合组网图如图1所示，某公司拥有多个部门且位于同一网段，为了提升业务安全性，将不同部门的用户划分到不同VLAN中。

现由于业务需要，不同部门间的用户需要互通。

VLAN2和VLAN3为不同部门，现需要实现不同VLAN间的用户可以互相访问。

可以在Switch上部署VLAN聚合，实现VLAN2和VLAN3二层隔离、三层互通，同时VLAN2和VLAN3采用同一个子网网段，节省了IP地址。

2、配置思路2.1、把Switch接口加入到相应的sub-VLAN中，实现不同sub-VLAN间的二层隔离。

2.2、把sub-VLAN聚合为super-VLAN。

2.3、配置VLANIF接口的IP地址。

2.4、配置super-VLAN的Proxy ARP，实现sub-VLAN间的三层互通。

3、操作步骤3.1、配置接口类型# 配置接口GE1/0/1为Access类型。

接口GE1/0/2、GE1/0/3、GE1/0/4的配置与GE1/0/1相同，不再赘述。

<HUAWEI> system-view[HUAWEI] sysname Switch[Switch] interface gigabitethernet 1/0/1[Switch-GigabitEthernet1/0/1] port link-type access[Switch-GigabitEthernet1/0/1] quit#创建VLAN2并向VLAN2中加入GE1/0/1和GE1/0/2。

[Switch] vlan 2[Switch-vlan2] port gigabitethernet 1/0/1 1/0/2[Switch-vlan2] quit#创建VLAN3并向VLAN3中加入GE1/0/3和GE1/0/4。

[Switch] vlan 3[Switch-vlan3] port gigabitethernet 1/0/3 1/0/4[Switch-vlan3] quit3.2、配置VLAN4# 配置super-VLAN。

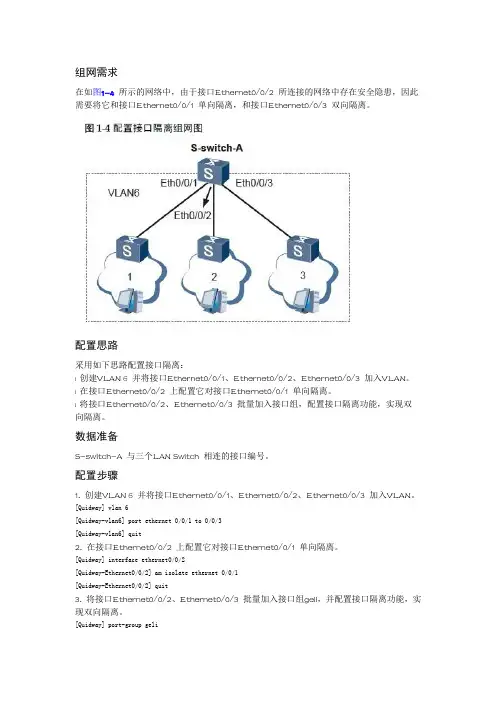

组网需求在如图1-4 所示的网络中，由于接口Ethernet0/0/2 所连接的网络中存在安全隐患，因此需要将它和接口Ethernet0/0/1 单向隔离，和接口Ethernet0/0/3 双向隔离。

配置思路采用如下思路配置接口隔离：l 创建VLAN 6 并将接口Ethernet0/0/1、Ethernet0/0/2、Ethernet0/0/3 加入VLAN。

l 在接口Ethernet0/0/2 上配置它对接口Ethernet0/0/1 单向隔离。

l 将接口Ethernet0/0/2、Ethernet0/0/3 批量加入接口组，配置接口隔离功能，实现双向隔离。

数据准备S-switch-A 与三个LAN Switch 相连的接口编号。

配置步骤1. 创建VLAN 6 并将接口Ethernet0/0/1、Ethernet0/0/2、Ethernet0/0/3 加入VLAN。

[Quidway] vlan 6[Quidway-vlan6] port ethernet 0/0/1 to 0/0/3[Quidway-vlan6] quit2. 在接口Ethernet0/0/2 上配置它对接口Ethernet0/0/1 单向隔离。

[Quidway] interface ethernet0/0/2[Quidway-Ethernet0/0/2] am isolate ethernet 0/0/1[Quidway-Ethernet0/0/2] quit3. 将接口Ethernet0/0/2、Ethernet0/0/3 批量加入接口组geli，并配置接口隔离功能，实现双向隔离。

[Quidway] port-group geli[Quidway-port-group-geli] group-member Ethernet 0/0/2 to Ethernet 0/0/3[Quidway-port-group-geli] port-isolate enable[Quidway-port-group-geli] quit或者将接口Ethernet0/0/2 和接口Ethernet0/0/3 加入隔离组，也可保证接口Ethernet0/0/2 和接口Ethernet0/0/3 的双向隔离。

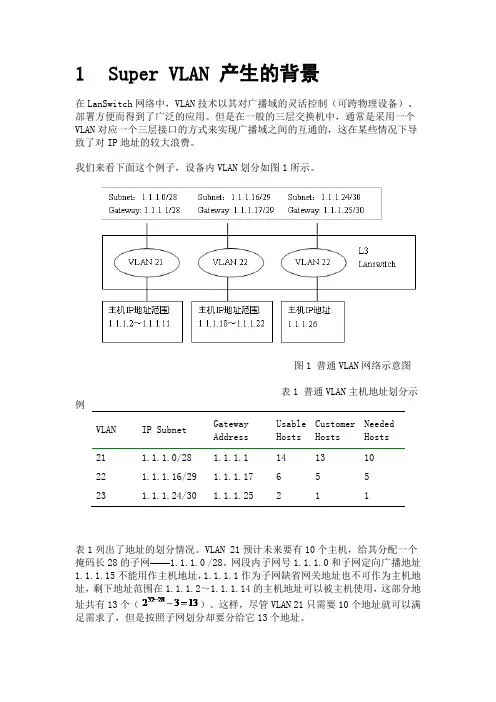

1Super VLAN 产生的背景在LanSwitch网络中，VLAN技术以其对广播域的灵活控制（可跨物理设备）、部署方便而得到了广泛的应用。

但是在一般的三层交换机中，通常是采用一个VLAN对应一个三层接口的方式来实现广播域之间的互通的，这在某些情况下导致了对IP地址的较大浪费。

我们来看下面这个例子，设备内VLAN划分如图1所示。

图1 普通VLAN网络示意图表1 普通VLAN主机地址划分示例VLAN IP Subnet GatewayAddressUsableHostsCustomerHostsNeededHosts21 1.1.1.0/28 1.1.1.1 14 13 1022 1.1.1.16/29 1.1.1.17 6 5 523 1.1.1.24/30 1.1.1.25 2 1 1表1列出了地址的划分情况。

VLAN 21预计未来要有10个主机，给其分配一个掩码长28的子网——1.1.1.0 /28。

网段内子网号1.1.1.0和子网定向广播地址1.1.1.15不能用作主机地址，1.1.1.1作为子网缺省网关地址也不可作为主机地址，剩下地址范围在1.1.1.2～1.1.1.14的主机地址可以被主机使用，这部分地址共有13个（）。

这样，尽管VLAN 21只需要10个地址就可以满足需求了，但是按照子网划分却要分给它13个地址。

依此类推，VLAN 22预计未来有5个主机地址需求，至少需要分配一个29位掩码的子网（1.1.1.16 /29）才能满足要求。

VLAN 23只有1个主机，则占用子网1.1.1.24 /30。

这三个VLAN总共需要10+5+1＝16个地址，按照普通VLAN的编址方式，即使最优化的方案也需要占用个地址，地址浪费了将近一半。

而且，如果VLAN 21后来并没有增长到10台主机，而只增长到了3台主机，本来分一个掩码长29的子网就够用了，但之前却分了一个子网掩码长28的子网给它，多出来的地址都因不能再被其他VLAN使用而被浪费掉了。

华为三层交换机配置案例华为三层交换机配置案例下面以华三通信H3C S3600-28P-SI为例，给大家带来华为三层交换机配置案例，希望对你有帮助!配置命令system-view //进入系统视图[H3C]display current-configuration //显示当前配置//以下开始配置第一步：划分VLAN，并描述vlan 1description local-S3600vlan 2description link-to-wenquanvlan 3description link-to-ruzhouvlan 4description link-to-xiaotunvlan 5description link-to-baofengvlan 6description link-to-pingxivlan 7description link-to-pingnanvlan 8description Uplink-to-Putianvlan 9description link-to-pingxicentre第二步：给VLAN 划网关interface Vlan-interface2description link to wenquanip address 10.41.77.41 255.255.255.192 interface Vlan-interface3description link to ruzhouip address 10.41.77.105 255.255.255.192 interface Vlan-interface4description link to xiaotunip address 10.41.77.169 255.255.255.192 interface Vlan-interface5description link to baofengip address 10.41.77.233 255.255.255.192 interface Vlan-interface6description link to pingxiip address 10.41.78.41 255.255.255.192 interface Vlan-interface7description link to pingnanip address 10.41.78.105 255.255.255.192 interface Vlan-interface8description uplink to putianip address 10.41.244.102 255.255.255.252 interface Vlan-interface9description link to pingxicentreip address 10.41.80.233 255.255.255.192 第三步：给VLAN 指定端口interface Ethernet1/0/2description link to wenquanport access vlan 2interface Ethernet1/0/3description link to ruzhouport access vlan 3interface Ethernet1/0/4description link to xiaotunport access vlan 4interface Ethernet1/0/5description link to baofengport access vlan 5interface Ethernet1/0/6description link to pingxiport access vlan 6interface Ethernet1/0/7description link to pingnanport access vlan 7interface Ethernet1/0/8description uplink to putianport access vlan 8interface Ethernet1/0/9 to Ethernet1/0/24description link to pingxicentreport access vlan 9第四步：配置路由协议//(1)用RIP配动态路由ripnetwork 10.41.77.41network 10.41.77.105network 10.41.77.169network 10.41.77.233network 10.41.78.41network 10.41.78.105network 10.41.80.233network 10.41.244.102//(2)配静态路由(只用对远端设备配一条路由即可，本地自通)---推荐用此协议ip route 0.0.0.0 0.0.0.0 10.41.244.101案例：华为S3600三层交换机配置方法sys[Quidway]vlan 2[Quidway-vlan2]port e1/0/2[Quidway-vlan2]int vlan 2[Quidway-Vlan-interface2]ip add 10.41.77.41 255.255.255.192 //温泉网关[Quidway-Vlan-interface2]vlan 3[Quidway-vlan3]port e1/0/3[Quidway-vlan3]int vlan 3[Quidway-Vlan-interface3]ip add 10.41.77.105 255.255.255.192 //汝州网关[Quidway-Vlan-interface3]vlan 4[Quidway-vlan4]port e1/0/4[Quidway-vlan4]int vlan 4[Quidway-Vlan-interface4]ip add 10.41.77.169 255.255.255.192 //小屯网关[Quidway-Vlan-interface4]vlan 5[Quidway-vlan5]port e1/0/5[Quidway-vlan5]int vlan 5[Quidway-Vlan-interface5]ip add 10.41.77.233 255.255.255.192 //宝丰网关[Quidway-Vlan-interface5]vlan 6[Quidway-vlan6]port e1/0/6[Quidway-vlan6]int vlan 6[Quidway-Vlan-interface6]ip add 10.41.78.41 255.255.255.192 //平西网关[Quidway-Vlan-interface6]vlan 7[Quidway-vlan7]port e1/0/7[Quidway-vlan7]int vlan 7[Quidway-Vlan-interface7]ip add 10.41.78.105 255.255.255.192 //平南网关[Quidway-Vlan-interface7]vlan 8[Quidway-vlan8]port e1/0/8[Quidway-vlan8]int vlan 8[Quidway-Vlan-interface8]ip add 10.41.244.102 255.255.255.252 //省中心网关[Quidway-Vlan-interface8]vlan 9[Quidway-vlan9]port e1/0/9 to e1/0/24[Quidway-vlan9]int vlan 9[Quidway-Vlan-interface9]ip add 10.41.80.233 255.255.255.192 //分中心网关//配置路由ip route 0.0.0.0 0.0.0.0 10.41.244.101华为三层交换机上如何实现不同vlan间的通信命令如下：一、组网需求：交换机配置了4个VLAN，分别为VLAN1，VLAN2，VLAN3，VLAN4，要求VLAN1可以与VLAN2，3，4互访，但是VLAN2，3，4之间不能互访，用Hybrid端口属性实现此功能。

华为三层交换机配置实例一例服务器1双网卡，内网IP:192.168.0.1，其它计算机通过其代理上网PORT1属于VLAN1PORT2属于VLAN2PORT3属于VLAN3VLAN1的机器可以正常上网配置VLAN2的计算机的网关为：192.168.1.254配置VLAN3的计算机的网关为：192.168.2.254即可实现VLAN间互联如果VLAN2和VLAN3的计算机要通过服务器1上网则需在三层交换机上配置默认路由系统视图下：ip route-static 0.0.0.0 0.0.0.0 192.168.0.1然后再在服务器1上配置回程路由进入命令提示符route add 192.168.1.0 255.255.255.0 192.168.0.254route add 192.168.2.0 255.255.255.0 192.168.0.254这个时候vlan2和vlan3中的计算机就可以通过服务器1访问internet了~~华为路由器与CISCO路由器在配置上的差别＂华为路由器与同档次的CISCO路由器在功能特性与配置界面上完全一致，有些方面还根据国内用户的需求作了很好的改进。

例如中英文可切换的配置与调试界面，使中文用户再也不用面对着一大堆的英文专业单词而无从下手了。

另外它的软件升级，远程配置，备份中心，PPP回拨，路由器热备份等，对用户来说均是极有用的功能特性。

在配置方面，华为路由器以前的软件版本(VRP1.0－相当于CISCO的IOS)与CISCO有细微的差别，但目前的版本(VRP1.1)已和CISCO兼容，下面首先介绍VRP软件的升级方法，然后给出配置上的说明。

一、VRP软件升级操作升级前用户应了解自己路由器的硬件配置以及相应的引导软件bootrom的版本，因为这关系到是否可以升级以及升级的方法，否则升级失败会导致路由器不能运行。

在此我们以从VRP1.0升级到VRP1.1为例说明升级的方法。

华为三层交换机配置步骤1.给交换机划分VLANVlan是虚拟局域网的意思，它相当于一个局域网工作组。

“vlan几”可以理解成编号为几的vlan，比如vlan 2就是编号为2的vlan，只是一个编号而已，并不是说vlan 2的网段一定要是2网段，vlan 2的IP地址是可以随便设置的。

下面我将三层交换机的第20个端口添加到vlan 10里，步骤如下：A.在交换机里添加VLAN 10system-view （一般用缩写：sys）[Quidway] vlan10 （添加编号为10的vlan）[Quidway-vlan10] quit （一般缩写：q）B.设置vlan 10的IP地址为192.168.66.66 网关为255.255.255.0[Quidway]interface vlanif 10（interface一般可以缩写为：int ；vlanif也可以只写vlan）[Quidway-vlanif10] ip address 192.168.66.66 255.255.255.0 (address缩写add)[Quidway-vlanif10]quitC.设定交换机上第20个端口模式为access（默认为trunk，需在将端口划入VLAN前转为ACCESS）[Quidway]int gigabitethernet 0/0/20（gigabitethernet：千兆以太网口）[Quidway-GigabitEthernet0/0/20]port link-type access （port：端口）[Quidway-GigabitEthernet0/0/20]quitD.将第20个端口加入到vlan 10里[Quidway] vlan 10[Quidway-vlan10] port gigabitethernet 0/0/20（如果是多个连续端口，用XX to XX）[Quidway-Vlan10] quit这样就是成功的将交换机上的第20个端口添加到了编号为10的Vlan 里，划分VLAN就是这4个步骤，2个步骤设置vlan，2个步骤设置端口。

华为三层交换机VLAN间路由怎么设置华为三层交换机VLAN间路由怎么设置三层交换机怎么设置VLAN间路由?三层交换机相当于交换机和路由器的结合，可以生鲜不同VLAN的PC之间进行通信，下面我们就来看看三层交换机设置vlan路由的方法，需要的.朋友可以参考下网络设备中三层交换机具有网络层的功能，相当于交换机和路由器的结合，利用三层交换机实现不同VLAN的PC之间进行通信。

1、首先打开思科模拟器软件，找出一台三层交换机和两台PC，如下图所示：2、将三层交换机和两台PC用直通线连接起来，如下图所示：3、在三层交换机上划分VLAN，命令是：复制内容到剪贴板Switch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#int f0/5Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 1Switch(config-if)#int f0/6Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 2 如下图所示：4、开启三层交换机的三层交换路由功能，命令是：ip routing，如下图所示：5、给PC配置IP地址和网关，如下图所示：6、进入三层交换机里面配置VLAN，命令是：复制内容到剪贴板Switch(config)#int vlan 1Switch(config-if)#no shutSwitch(config-if)#ip add 172.16.10.1 255.255.255.0Switch(config-if)#int vlan 2 Switch(config-if)#no shutSwitch(config-if)#ip add 172.16.20.1 255.255.255.0 如下图所示：7、利用ping命令对PC之间进行通信测试，可以ping通的结果如下图所示：注意事项：1、配置PC时一定要让它们处于不同IP和网关。

华为交换机配置实例序号注意项目记录1 登录交换机时请注意在超级终端串口配置属性流控选择“无”2 启动时按”ctrl+B”可以进入到boot menu模式3 当交换机提示”Please Press ENTER”，敲完回车后请等待一下，设备需要一定的时间才能进入到命令行界面（具体的时间视产品而定）4 请在用户视图（如<Quidway>）输入”system-view”（输入”sys”即可）进入系统视图(如[Quidway])5 对使用的端口、vlan、interface vlan进行详细的描述6 如果配置了telnet用户，一定要设置权限或配置super密码7 除了S5516使用SFP模块，S8016和S6500系列使用模块，其它产品使用模块不可以带电插拔8 某产品使用其它产品模块前请确认该模块是否可以混用9 配置acl时请注意掩码配置是否准确10 二层交换机配置管理IP后，请确保管理vlan包含了管理报文到达的端口11 配置完毕后请在用户视图下（如<Quidway>）采用save命令保存配置12 请确保在设备保存配置的时候不掉电，否则可能会导致配置丢失13 如果要清除所有配置，请在用户视图下（如<Quidway>）采用resetsaved-configuration，并重启交换机注：其他配置需注意的地方请参考每部分内容后面的注明LANSW IT CH日常维护基本操作1 基本操作1.1 常用命令新旧对照列表常用命令新旧对照表旧新旧新show display access-list aclno undo acl eaclexit quitwrite save show version disp versionerase reset show run disp current-configurationshow tech-support disp diagnostic-informationshow start disp saved-configurationrouter ospf ospfrouter bgp bgprouter rip riphostname sysnameuser local-user0 simple7 ciphermode link-typemulti hybrid注意:1. disp是display的缩写，在没有歧义时LANSW IT CH会自动识别不完整词2. disp cur显示LANSW IT CH当前生效的配置参数3. disp和ping命令在任何视图下都可执行，不必切换到系统视图4. 删除某条命令，一般的命令是undo xxx，另一种情况是用其他的参数代替现在的参数，如有时虽然xxx abc无法使用undo删除，但是可以修改为xxx def以太网端口链路类型介绍以太网端口有三种链路类型：Access、Hybrid和Trunk。

华为交换机各种配置实例交换机配置（⼀）端⼝限速基本配置交换机配置（⼆）端⼝绑定基本配置交换机配置（三）ACL基本配置防⽌同⽹段ARP欺骗的ACL交换机配置（四）密码恢复交换机配置（五）三层交换配置交换机配置（六）端⼝镜像配置交换机配置（七）DHCP配置交换机配置（⼋）配置⽂件管理交换机配置（九）远程管理配置交换机配置（⼗）STP配置交换机配置（⼗⼀）私有VLAN配置交换机配置（⼗⼆）端⼝trunk、hybrid应⽤配置华为3Com 2000_EI、S2000-SI、S3000-SI、S3026E、S3526E、S3528、S3552、S3900、S3050、S5012、S5024、S5600系列:华为交换机端⼝限速2000_EI系列以上的交换机都可以限速!限速不同的交换机限速的⽅式不⼀样!2000_EI直接在端⼝视图下⾯输⼊LINE-RATE (4 )参数可选!端⼝限速配置1功能需求及组⽹说明端⼝限速配置『配置环境参数』1. PC1和PC2的IP地址分别为10.10.1.1/24、10.10.1.2/24『组⽹需求』1. 在SwitchA上配置端⼝限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps2数据配置步骤『S2000EI系列交换机端⼝限速配置流程』使⽤以太⽹物理端⼝下⾯的line-rate命令，来对该端⼝的出、⼊报⽂进⾏流量限速。

【SwitchA相关配置】1. 进⼊端⼝E0/1的配置视图[SwitchA]interface Ethernet 0/12. 对端⼝E0/1的出⽅向报⽂进⾏流量限速，限制到3Mbps[SwitchA- Ethernet0/1]line-rate outbound 303. 对端⼝E0/1的⼊⽅向报⽂进⾏流量限速，限制到1Mbps[SwitchA- Ethernet0/1]line-rate inbound 16【补充说明】报⽂速率限制级别取值为1～127。

华为三层交换机如何让V L A N间不能互通配置『配置环境参数』1. 交换机E0/1和E0/2属于vlan102. 交换机E0/3属于vlan203. 交换机E0/4和E0/5属于vlan304. 交换机E0/23连接Server15. 交换机E0/24连接Server26. Server1和Server2分属于vlan40和vlan507. PC和Server都在同一网段8. E0/10连接BAS设备，属于vlan60『组网需求』1. 利用二层交换机端口的hybrid属性灵活实现vlan之间的灵活互访；2. Vlan10、vlan20和vlan30的PC均可以访问Server 1；3. vlan 10、20以及vlan30的4端口的PC可以访问Server 2；4. vlan 10中的2端口的PC可以访问vlan 30的PC；5. vlan 20的PC可以访问vlan 30的5端口的PC；6. vlan10的PC访问外网需要将vlan信息送到BAS，而vlan20和vlan30则不需要。

2 数据配置步骤『端口hybrid属性配置流程』hybrid 属性是一种混杂模式，实现了在一个untagged端口允许报文以tagged形式送出交换机。

同时可以利用hybrid属性定义分属于不同的vlan的端口之间的互访，这是access和trunk端口所不能实现的。

在一台交换机上不允许trunk端口和hybrid端口同时存在。

1. 先创建业务需要的vlan[SwitchA]vlan 10[SwitchA]vlan 20[SwitchA]vlan 30[SwitchA]vlan 40[SwitchA]vlan 502. 每个端口，都配置为 hybrid状态[SwitchA]interface Ethernet 0/1[SwitchA-Ethernet0/1]port link-type hybrid3. 设置端口的pvid等于该端口所属的vlan[Switch-Ethernet0/1]port hybrid pvid vlan 104. 将希望可以互通的端口的pvid vlan，设置为untagged vlan，这样从该端口发出的广播帧就可以到达本端口[Switch-Ethernet0/1]port hybrid vlan 10 40 50 60 untagged实际上，这种配置是通过 hybrid 端口的 pvid 来唯一的表示一个端口，接收端口通过是否将 vlan 设置为 untagged vlan，来控制是否与 pvid vlan 为该 vlan 的端口互通。

三层交换VLAN路由配置技巧详解三层交换VLAN路由配置技巧详解在华为三层交换机上创建VLAN，端口划分，三层VLAN接口地址配置，静态路由或是RIP协议配置。

跟店铺来学习一下配置过程。

静态路由配置过程：PCA:ip address:10.1.1.2/24 gw:10.1.1.1/24(VLAN2路由接口IP 地址)PCB:ip address:10.1.2.2/24 gw:10.1.2.1/24(VLAN3路由接口IP 地址)PCC:ip address:10.1.3.2/24 gw:10.1.3.1/24(VLAN2路由接口IP 地址)S3526A和S352B之间的`互联网段为10.1.4.0、24分配S3526A VLAN4路由接口IP地址为10.1.4.1/24,S3526B VLAN4路由接口IP地址为10.1.4.2/24三层交换机配置创建VLAN，把PC划到特定VLAN中：//创建VLAN[S3526A]vlan 2//把端口划到VLAN中[S3526A-VLAN 2]port ethernet0/9 to ethernet0/12[S3526A-VLAN 2]vlan 3[S3526A-VLAN 2]port ethernet0/13 to ethernet0/16[S3526A-VLAN 2]vlan 4//交换机B的配置：[S3526B]vlan 2[S3526B-VLAN 2]port ethernet0/9 to ethernet0/12[S3526B-VLAN 2]vlan 4配置各台PC的网关地址和交换机之间的网段地址：//进入VLAN接口配置模式：[S3526A]interface Vlan-interface 2//配置三层VLAN路由接口地址[S3526A-Vlan-interface2]ip address 10.1.1.1 255.255.255.0 [S3526A-Vlan-interface2] interface Vlan-interface 3[S3526A-Vlan-interface3]ip address 10.1.2.1 255.255.255.0 [S3526A-Vlan-interface3] interface Vlan-interface 4[S3526A-Vlan-interface4]ip address 10.1.4.1 255.255.255.0 [S3526B]interface Vlan-interface 2[S3526B-Vlan-interface2]ip address 10.1.3.1 255.255.255.0 [S3526B-Vlan-interface2] interface Vlan-interface 4[S3526B-Vlan-interface4]ip address 10.1.4.2 255.255.255.0 在二台三层交换机上配置非直连网段静态路由：[S3526A]ip route-static 10.1.3.0 255.255.255.0 10.1.4.2 [S3526B]ip route-static 10.1.1.0 255.255.255.0 10.1.4.1 [S3526B]ip route-static 10.1.2.0 255.255.255.0 10.1.4.1查看路由表，查看网络互通情况：[S3526B]display ip routing-tableRouting Table: public netDestination/Mask Proto Pre Cost Nexthop Interface10.1.1.0/24 STATIC 60 0 10.1.4.1 Vlan-interface410.1.2.0/24 STATIC 60 0 10.1.4.1 Vlan-interface410.1.3.0/24 DIRECT 0 0 10.1.3.1 Vlan-interface210.1.3.1/32 DIREC T 0 0 127.0.0.1 InLoopBack010.1.4.0/24 DIRECT 0 0 10.1.4.2 Vlan-interface40.1.4.2/32 DIRECT 0 0 127.0.0.1 InLoopBack0127.0.0.0/8 DIRECT 0 0 127.0.0.1 InLoopBack0127.0.0.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0RlP协议在三层交换机上的配置1.继续上面的，删除前面配置的静态路由。

企业三层交换网络(VLAN+RouterOS解决方案以RouterOS 2.9.27和H3C S5500为例。

由上图可知,现在交换机上划分4个VLAN,每个VLAN的接口地址如上图所示,现将交换机VLAN1接口与Ros路由LAN口相连,各VLAN通过VLAN1上网。

一、ROS配置1. ROS内网地址：192.168.1.254/242. NAT转换ip / firewall / natsrc-address=192.168.0.0/16 action=masquerade3. 给ROS指回头路由到三层交换机ip route add dst-address=192.168.1.0/24 gateway=192.168.1.1ip route add dst-address=192.168.2.0/24 gateway=192.168.1.1ip route add dst-address=192.168.3.0/24 gateway=192.168.1.1ip route add dst-address=192.168.4.0/24 gateway=192.168.1.1上面的这几行可以用下面这行代替ip route add dst-address=192.168.0.0/16 gateway=192.168.1.1二、H3C5500交换机配置3C >sysSystem View: return to User View with Ctrl+Z.[H3C]vlan 2 */依次创建vlan配置ip地址默认的vlan1和路由同网段[H3C-vlan2]port g1/0/2[H3C-vlan2]int vlan 2[H3C-Vlan-interface2]ip add 192.168.2.1 24[H3C-Vlan-interface2]vlan 3[H3C-vlan3]port g1/0/3[H3C-vlan3]int vlan 3[H3C-Vlan-interface3]ip add 192.168.3.1 24[H3C-Vlan-interface3]vlan 4[H3C-vlan4]port g1/0/4[H3C-vlan4]int vlan 4[H3C-Vlan-interface4]ip add 192.168.4.1 24[H3C]ip route 0.0.0.0 0.0.0.0 192.168.1.254 */配置缺省路由三、客户机设置客户机不能上网检查线路连接是否正确确保客户机设置的网关为其所属VLAN的IP地址，使用ping命令ping路由LAN口IP若不通，则交换机默认路由设置错误。

华三及华为三层交换VLAN 实施笔记（二）华三及华为三层交换/VLAN 实施笔记（二）2010-10-23 11:13:13 标签：华为VLAN 三层交换休闲华三版权声明：原创作品，谢绝转载！否则将追究法律责任。

声明：此文内容为实施过程中的流水笔记记载，留此记录，谨做参考，各位朋友看到请勿见笑，谢绝转载！寒冰于2010.8第二部分：华三3628&amp; 华为2326 VLAN 的实现H3C 3628TP-SI/HW2326 实现VLAN 笔记:该笔记的目的拟在找出H3C与华为的不同点，将上述的3328替换为H3C 3628测试。

一、思路同上，如下配置：&lt;H3C3628&gt;system-view //进入系统视图System View: return to User View withCtrl+Z.[H3C3628]vlan 1 //进入VLAN1[H3C3628-vlan1]ip ? //查看是否有IP 命令八% Unrecognized command found at '八'po sition. // 看来命令与HW3328 不同，在该视图下没有IP 命令[H3C3628-vlan1]interface vlan 1 // 进入VLANIF1 接口[H3C3628-Vlan-interface1]ip ? //查看是否有IP 命令address Set the IP address of an interface //成功发现有此命令[H3C3628-Vlan-interface1]ip address192.168.0.11 255.255.0.0 //设置VLAN1 IP 地址以下为HW3328 模式—对比：**************************************************************************************[HW3328]ip ? // 系视图下不能设置VLAN 的IP 地址host Add/Remove a host nameand address to/from the IP host nametable relay Specify DHCP relay parameters route-static Establish static routes rpf-route-static Establish Multicast static route ttl-expired The Time-To-Live expired [HW3328]vlan 1[HW3328-vlan1]ip ?//VLAN 视图下野不能设置IP 地址source Specify ip source guard [HW3328-vlan1]interface vlan 1 //VLAN1 接口视图下才可以设置IP 地址[HW3328-Vlanif1]ip ? addressSet the IP address of an interface forward-broadcastSpecify IP directed broadcast information relaySpecify DHCP relay parameters verify IP verify 从以上可得出H3C 与HW 在设置VLAN 的IP 地址时是一样的。

华为三层交换机配置教程按照网络OSI七层模型来划分，可以将交换机划分为二层交换机、三层交换机、多层交换机。

下面是小编收集整理的华为三层交换机配置教程，希望对大家有帮助~~华为三层交换机配置教程工具/原料s3600三层交换机PC机交换机console线一根方法/步骤language-modechinese//切换到中文模式system-view//进入系统视图[H3C]displaycurrent-configuration//显示当前配置三层交换配置三层交换机第一步：划分VLAN，并描述vlan1descriptionlocal-s3600//本交换机使用#vlan2descriptionlink-to-jilincentre//吉林省中心#vlan3descriptionlink-to-shangjiecentre//商界分中心内部使用#vlan4descriptionlink-to-chaoyangsuo//朝阳所#vlan5descriptionlink-to-nanguansuo//南关所配置三层交换机第二步：给VLAN划网关#interfaceVlan-interface2descriptionlinktojilincentreipaddress10.61.242.110255.255.255.252//省中心指定广域网关、子网掩码#interfaceVlan-interface3descriptionlinktoshangjiecentreipaddress10.161.134.65255.255.255.192//商界分中心局域网关、子网掩码#interfaceVlan-interface4descriptionlinktochaoyangsuoipaddress10.61.242.113255.255.255.252//朝阳所广域网关、子网掩码#interfaceVlan-interface5descriptionlinktonanguansuoipaddress10.61.242.117255.255.255.252//南关所广域网关、子网掩码配置三层交换机第三步：给VLAN指定端口#interfaceEthernet1/0/2//将交换机的端口2指定给省中心使用descriptionlinktojilincentreportaccessvlan2#interfaceEthernet1/0/15-24//将交换机的端口15-24指定给分中心内部使用descriptionlinktoshangjiecentreportaccessvlan3#interfaceEthernet1/0/3//将交换机的端口3指定给朝阳所使用descriptionlinktochaoyangsuoportaccessvlan4#interfaceEthernet1/0/4//将交换机的端口4指定给南关所使用descriptionlinktonanguansuoportaccessvlan5配置三层交换机第四步：配置路由协议//配静态路由(只用对远端设备配一条路由即可，本地自通)iproute0.0.0.00.0.0.010.61.242.109//指定所有网段到朝阳所的路由//配置三层交换机朝阳所的反向路由iproute10.161.134.0255.255.255.010.61.242.114iproute10.161.135.0255.255.255.010.61.242.114//配置三层交换机南关所的反向路由iproute10.161.135.0255.255.255.010.61.242.118iproute10.161.136.0255.255.255.010.61.242.118//省中心配置三层交换机：iproute10.61.242.0255.255.255.010.61.242.110//朝阳所242.114和南关所242.118共属的242.0指向分中心网关iproute10.161.134.0255.255.255.010.61.242.110//分中心内部网段指向分中心网关//iproute10.161.134.0255.255.255.010.61.242.110//iproute10.161.135.0255.255.255.010.61.242.110//iproute10.161.136.0255.255.255.010.61.242.110 华为三层交换机配置教程相关文章：1.三层交换机配置的实例教程2.华为路由器配置详细教程3.h3c交换机配置步骤教程4.华为交换机如何配置端口镜像5.华为交换机配置命令。
