最新变压器档位-分接头关系

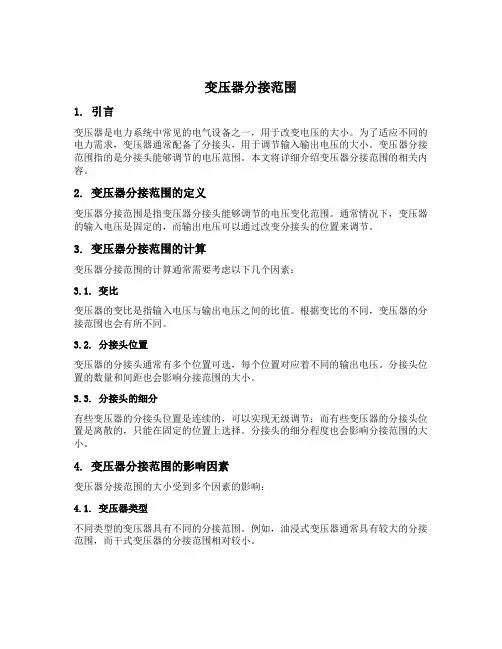

变压器分接范围1. 引言变压器是电力系统中常见的电气设备之一，用于改变电压的大小。

为了适应不同的电力需求，变压器通常配备了分接头，用于调节输入输出电压的大小。

变压器分接范围指的是分接头能够调节的电压范围。

本文将详细介绍变压器分接范围的相关内容。

2. 变压器分接范围的定义变压器分接范围是指变压器分接头能够调节的电压变化范围。

通常情况下，变压器的输入电压是固定的，而输出电压可以通过改变分接头的位置来调节。

3. 变压器分接范围的计算变压器分接范围的计算通常需要考虑以下几个因素：3.1. 变比变压器的变比是指输入电压与输出电压之间的比值。

根据变比的不同，变压器的分接范围也会有所不同。

3.2. 分接头位置变压器的分接头通常有多个位置可选，每个位置对应着不同的输出电压。

分接头位置的数量和间距也会影响分接范围的大小。

3.3. 分接头的细分有些变压器的分接头位置是连续的，可以实现无级调节；而有些变压器的分接头位置是离散的，只能在固定的位置上选择。

分接头的细分程度也会影响分接范围的大小。

4. 变压器分接范围的影响因素变压器分接范围的大小受到多个因素的影响：4.1. 变压器类型不同类型的变压器具有不同的分接范围。

例如，油浸式变压器通常具有较大的分接范围，而干式变压器的分接范围相对较小。

4.2. 变压器容量变压器的容量也会影响分接范围的大小。

一般来说，容量较大的变压器通常具有较大的分接范围。

4.3. 线路电压波动线路电压的波动也会对分接范围产生影响。

如果线路电压波动较大，变压器的分接范围可能需要相应增大。

4.4. 环境温度环境温度对变压器的性能有一定的影响。

高温环境下，变压器的分接范围可能会有所减小。

5. 变压器分接范围的应用变压器分接范围的大小可以根据实际需求进行选择和调整。

一般来说，较大的分接范围可以提供更大的灵活性，适应更广泛的电力需求；而较小的分接范围则可以提供更高的精确度和稳定性。

6. 结论变压器分接范围是指变压器分接头能够调节的电压变化范围。

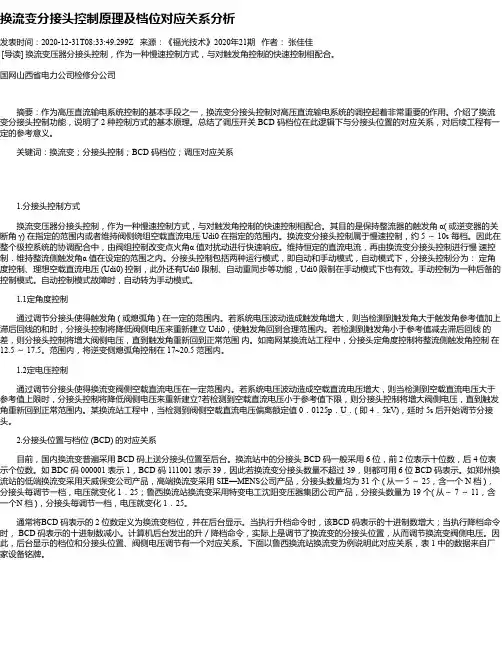

换流变分接头控制原理及档位对应关系分析发表时间：2020-12-31T08:33:49.299Z 来源：《福光技术》2020年21期作者：张佳佳[导读] 换流变压器分接头控制，作为一种慢速控制方式，与对触发角控制的快速控制相配合。

国网山西省电力公司检修分公司摘要：作为高压直流输电系统控制的基本手段之一，换流变分接头控制对高压直流输电系统的调控起着非常重要的作用。

介绍了换流变分接头控制功能，说明了 2 种控制方式的基本原理。

总结了调压开关 BCD 码档位在此逻辑下与分接头位置的对应关系，对后续工程有一定的参考意义。

关键词：换流变；分接头控制；BCD 码档位；调压对应关系1.分接头控制方式换流变压器分接头控制，作为一种慢速控制方式，与对触发角控制的快速控制相配合。

其目的是保持整流器的触发角 α( 或逆变器的关断角 γ) 在指定的范围内或者维持阀侧绕组空载直流电压 Udi0 在指定的范围内。

换流变分接头控制属于慢速控制，约 5 ～ 10s 每档。

因此在整个极控系统的协调配合中，由阀组控制改变点火角α 值对扰动进行快速响应。

维持恒定的直流电流，再由换流变分接头控制进行慢速控制．维持整流侧触发角α 值在设定的范围之内。

分接头控制包括两种运行模式，即自动和手动模式，自动模式下，分接头控制分为：定角度控制、理想空载直流电压 (Udi0) 控制，此外还有Udi0 限制、自动重同步等功能，Udi0 限制在手动模式下也有效。

手动控制为一种后备的控制模式。

自动控制模式故障时，自动转为手动模式。

1.1定角度控制通过调节分接头使得触发角 ( 或熄弧角 ) 在一定的范围内。

若系统电压波动造成触发角增大，则当检测到触发角大于触发角参考值加上滞后回线的和时，分接头控制将降低阀侧电压来重新建立 Udi0，使触发角回到合理范围内。

若检测到触发角小于参考值减去滞后回线的差，则分接头控制将增大阀侧电压，直到触发角重新回到正常范围内。

如南网某换流站工程中，分接头定角度控制将整流侧触发角控制在12.5 ～ 17.5。

变压器分接开关调整口诀1.引言1.1 概述概述变压器分接开关是电力系统中重要的设备之一，它的作用是调整变压器的输出电压，以满足不同负荷需求。

在实际运行中，由于系统负载的变化或其他因素的影响，变压器的输出电压可能需要进行调整，而变压器分接开关就成为了必不可少的调节装置。

为了确保变压器分接开关的调整工作能够顺利进行，需要掌握一些相关的口诀和方法。

本文将介绍变压器分接开关的调整口诀，旨在帮助读者更好地理解和掌握这一关键技术。

文章结构本文将围绕以下几个方面进行介绍：首先，我们将对变压器分接开关的作用进行简要介绍，以便读者对其有一个基本的了解。

然后，我们将详细介绍变压器分接开关的调整方法，包括具体的操作步骤和技巧。

最后，我们将进行总结，并强调变压器分接开关调整的重要性。

目的本文的目的是为读者提供一个全面而实用的变压器分接开关调整口诀，以帮助他们在实际工作中能够灵活、准确地进行调整操作。

通过学习和应用这些口诀和方法，读者将能够更好地应对变压器输出电压调整的需求，提高工作效率和电力系统的稳定性。

1.2文章结构文章结构的目的是为了帮助读者更好地理解和获取文中所讨论的内容。

一个清晰的文章结构能够使读者更容易地找到自己感兴趣的部分，并且有助于他们更好地理解整个文档的逻辑和主旨。

本文的结构分为引言、正文和结论三个主要部分。

在引言部分，将对文章的主题进行概述，介绍变压器分接开关的定义、作用和重要性。

同时，引言还会阐明文章的目的，即探讨变压器分接开关的调整口诀，为读者提供一些实用的调整方法和技巧。

正文部分是文章的核心，将对变压器分接开关的作用进行详细阐述。

首先，会解释变压器分接开关的基本原理和功能，包括其在电力系统中的作用及应用范围。

其次，将介绍具体的变压器分接开关的调整方法，包括调节电压比例和调整分接头位置等方面的技巧和要点。

最后，在结论部分，将总结变压器分接开关的调整口诀，重点强调它在电力系统中的重要性。

通过总结文章的主要内容，给读者一个对变压器分接开关调整的整体认识，并强调它对电力系统的正常运行和性能优化的重要作用。

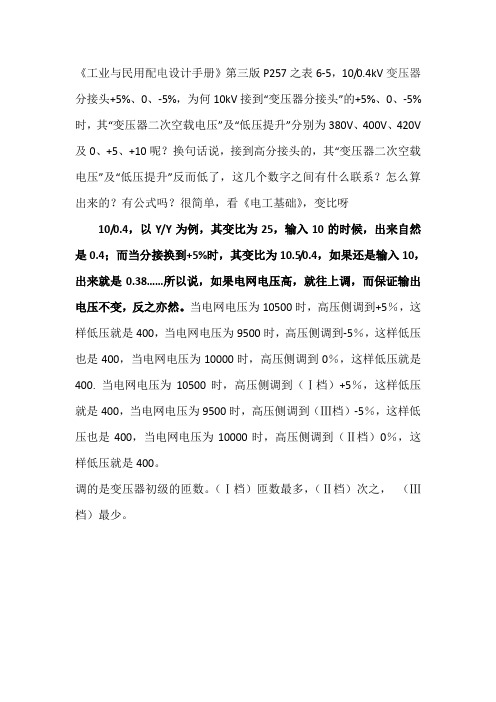

《工业与民用配电设计手册》第三版P257之表6-5，10/0.4kV变压器分接头+5%、0、-5%，为何10kV接到“变压器分接头”的+5%、0、-5%时，其“变压器二次空载电压”及“低压提升”分别为380V、400V、420V 及0、+5、+10呢？换句话说，接到高分接头的，其“变压器二次空载电压”及“低压提升”反而低了，这几个数字之间有什么联系？怎么算出来的？有公式吗？很简单，看《电工基础》，变比呀
10/0.4，以Y/Y为例，其变比为25，输入10的时候，出来自然是0.4；而当分接换到+5%时，其变比为10.5/0.4，如果还是输入10，出来就是0.38……所以说，如果电网电压高，就往上调，而保证输出电压不变，反之亦然。

当电网电压为10500时，高压侧调到+5％，这样低压就是400，当电网电压为9500时，高压侧调到-5％，这样低压也是400，当电网电压为10000时，高压侧调到0％，这样低压就是400. 当电网电压为10500时，高压侧调到（Ⅰ档）+5％，这样低压就是400，当电网电压为9500时，高压侧调到（Ⅲ档）-5％，这样低压也是400，当电网电压为10000时，高压侧调到（Ⅱ档）0％，这样低压就是400。

调的是变压器初级的匝数。

（Ⅰ档）匝数最多，（Ⅱ档）次之，（Ⅲ档）最少。

电网电压是随着运行方式和负载的大小变化而变化的。

电网电压过高和过低，将会直接影响变压器的和用电设备的正常运行，为了使变压器能够有一个额定的输出电压，大多数是通过改变一次线圈分接抽头的位置即改变变压器线圈接入的匝数多少，来改变变压器的输出端电压。

在变压器一次侧的三相线圈中，根据不同的匝数引出几个抽头，这几个袖头按照一定的接线方式接在分接开关上。

开关的中心有一个能转动的触头，当变压器需要调整电压时，改变分接开关的位置就改变了变压器的变压比，从而改变变压器的输出电压，使之满足需要。

要注意的是当改变高压侧分接开关档位时，并没有改变高压侧的电压（高压侧的电压是系统电源的电压，这个电压只能随负荷等参数波动，不受变压器高压侧分接开关档位影响），实际上改变的是高压绕组的匝数。

高压绕组的匝数一旦改变了，它与中、低压侧之间的变比也就改变了，从而达到了改变中、低压侧电压的目的。

一档应该是线圈匝数最多的，比如110±8*±2*，即一档对应高压侧：110(1+8*%)=121kV。

有人说110±8* 表示110kV侧有17档，我也不知道该用什么词了，暂且叫17级吧，因为有的变压器的调压表盘显示19个档位，其中9，10，11 三档是一级电压都是110kV（好像这里面还有点什么学问）。

MR和华明有时标为9a、9b、9c，都是一个电压。

常听到有经验的老工程师说“低了低调，高了高调”。

这里的含义可以从两方面理解：一是对高压侧调压的降压变压器而言，当低压侧电压偏低时，分接开关档位要向低调整；当低压侧电压偏高时，分接开关档位要向高调整；二是当系统电源电压高了分接开关档位要向高调整，反之亦然。

怎么理解都对，记住就可以了。

对于三线圈变压器，中压侧±2*确实不多见，一般可以理解为无载调压。

调整此分接开关时高、中压之间的变比改变了，故中压侧的电压变了。

而高、低压侧的变比保持不变，所以低压侧的电压也不会改变。

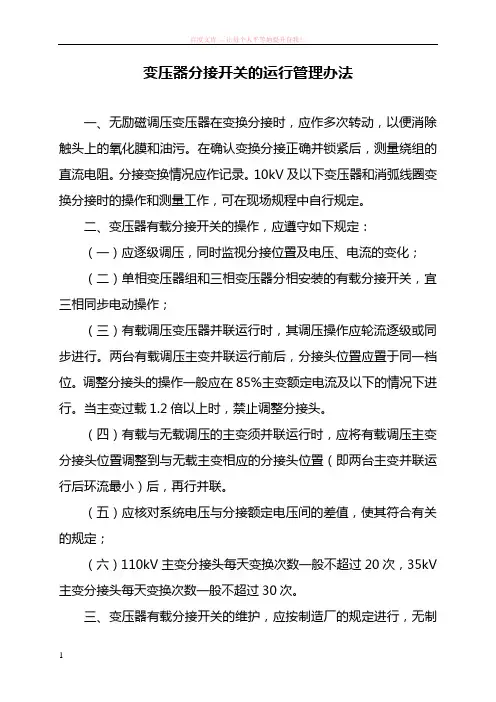

变压器分接开关的运行管理办法一、无励磁调压变压器在变换分接时，应作多次转动，以便消除触头上的氧化膜和油污。

在确认变换分接正确并锁紧后，测量绕组的直流电阻。

分接变换情况应作记录。

10kV及以下变压器和消弧线圈变换分接时的操作和测量工作，可在现场规程中自行规定。

二、变压器有载分接开关的操作，应遵守如下规定：（一）应逐级调压，同时监视分接位置及电压、电流的变化；（二）单相变压器组和三相变压器分相安装的有载分接开关，宜三相同步电动操作；（三）有载调压变压器并联运行时，其调压操作应轮流逐级或同步进行。

两台有载调压主变并联运行前后，分接头位置应置于同一档位。

调整分接头的操作一般应在85%主变额定电流及以下的情况下进行。

当主变过载1.2倍以上时，禁止调整分接头。

（四）有载与无载调压的主变须并联运行时，应将有载调压主变分接头位置调整到与无载主变相应的分接头位置（即两台主变并联运行后环流最小）后，再行并联。

（五）应核对系统电压与分接额定电压间的差值，使其符合有关的规定；（六）110kV主变分接头每天变换次数一般不超过20次，35kV 主变分接头每天变换次数一般不超过30次。

三、变压器有载分接开关的维护，应按制造厂的规定进行，无制造厂规定者可参照以下规定：（一）运行6－12个月或切换2000－4000次后，应取切换开关箱中的油样做试验；（二）新投入的分接开关，在运行后1－2年或切换5000次后，应将切换开关吊出检查，此后可按实际情况确定检查周期；（三）运行中的有载分接开关切换5000－10000次后或绝缘油的击穿电压低于25KV时，应更换切换开关箱的绝缘油；（四）操作机构应经常保持良好状态；（五）长期不调和有长期不用的分接位置的有载分接开关，应在有停电机会时，在最高和最低分接间操作几个循环。

四、为防止开关在严重过负载或系统短路时进行切换，宜在有载分接开关控回路中加装电流闭锁装置，其整定值不超过变压器额定电流的1.5倍。

第九章 变压器分接开关第一节 变压器分接开关结构一、概述为提高供电电压的质量，电力变压器一般都装有分接开关。

分接开关分为无载(亦称无励磁)分接开关和有载调压分接开关两大类。

无载分接开关是在变压器停电情况下进行分接头的调节，因而不具备开断负荷的能力；有载调压分接开关可在不中断供电的情况下，带负荷调节分接开关，使其分接头处于合适的分接位置。

由于需带负荷调节，故分接开关触头(或部分触头)需具备开断负荷的能力。

无载分接开关按相数可分为单相和三相分接开关，也可按触头型式分为夹片式触头、楔形式触头及动触环定触柱式触头分接开关等。

这些在分接开关型号中都有表示，型号中各字母符号的含义如表9-1所示。

如SWX-82-10／60型，表示三相中性点调压，10kV 、60A 的无载分接开关(工厂序号82)。

有载调压分接开关分为复合式和组合式，按过渡电路可分为电阻式和电抗式，另外还有其它分类法，不一一列举。

国内有载调压分接开关生产厂家在产品命名上很不一致，其型号中字母符号的含义大致如表9-2所示。

【例】 遵义长征电器一厂产品型号为FY3—Ⅲ—350—／△60—14271W ，表示复合式有载调压三级额定电流350A ，60kV 电压级，14271W 基本连接方式。

上海电力修造总厂产品型号SYXZZ ，表示三相有载调压星形连接中性点调压组合式电阻过渡电路分接开关。

无载分接开关一般用于发电厂、变电所(负荷变化不频繁，对电压要求不高)等场所。

有载调压分接开关用于钢铁厂、化工厂等负荷变化大又频繁，而且对电压要求较高场所的变压器上。

二、无载分接开关原理与结构 1．无载分接开关原理无载分接开关的原理，就是通过改变变压器绕组的分接头连接方式(在停电状态下)，改变不同绕组间的匝数比，来达到合适的电压输出(见图9-1)。

表9-2 有载调压分接开关型号字母符号含义2．无载分接开关结构无载分接开关调压系统包括操作机构、分接开关、分接引线和线圈的分接线匝等部分。

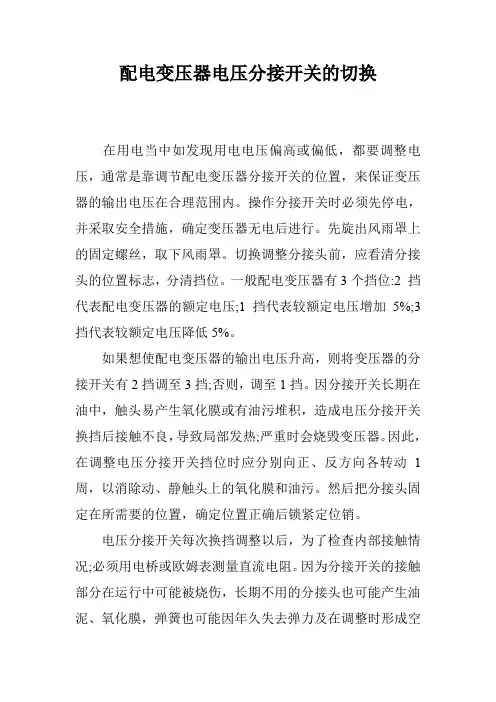

配电变压器电压分接开关的切换在用电当中如发现用电电压偏高或偏低，都要调整电压，通常是靠调节配电变压器分接开关的位置，来保证变压器的输出电压在合理范围内。

操作分接开关时必须先停电，并采取安全措施，确定变压器无电后进行。

先旋出风雨罩上的固定螺丝，取下风雨罩。

切换调整分接头前，应看清分接头的位置标志，分清挡位。

一般配电变压器有3个挡位:2 挡代表配电变压器的额定电压;1挡代表较额定电压增加5%;3 挡代表较额定电压降低5%。

如果想使配电变压器的输出电压升高，则将变压器的分接开关有2挡调至3挡;否则，调至1挡。

因分接开关长期在油中，触头易产生氧化膜或有油污堆积，造成电压分接开关换挡后接触不良，导致局部发热;严重时会烧毁变压器。

因此，在调整电压分接开关挡位时应分别向正、反方向各转动 1 周，以消除动、静触头上的氧化膜和油污。

然后把分接头固定在所需要的位置，确定位置正确后锁紧定位销。

电压分接开关每次换挡调整以后，为了检查内部接触情况;必须用电桥或欧姆表测量直流电阻。

因为分接开关的接触部分在运行中可能被烧伤，长期不用的分接头也可能产生油泥、氧化膜，弹簧也可能因年久失去弹力及在调整时形成空挡等，从而使电阻增大，运行中发生放电、分接头发热等故障毁坏变压器。

测量配电变压器绕组直流电阻时，应依次测量分接开关在各个挡位时主相绕组的直流电阻，并作好记录，应将测得的直流电阻与前一次测量值进行比较，还应与历次的测量数据进行校核，差别应不大于2%。

判断配变绕组直流电阻是否正常的标准是，各相绕组中的电阻相互间的差别不应大于三相平均值的4%，三相线间直流电阻的差别一般不大于三个绕组线间平均值的2%。

若测量中超出范围，应进行检查和处理，及时发现和排除分接开关的故障。

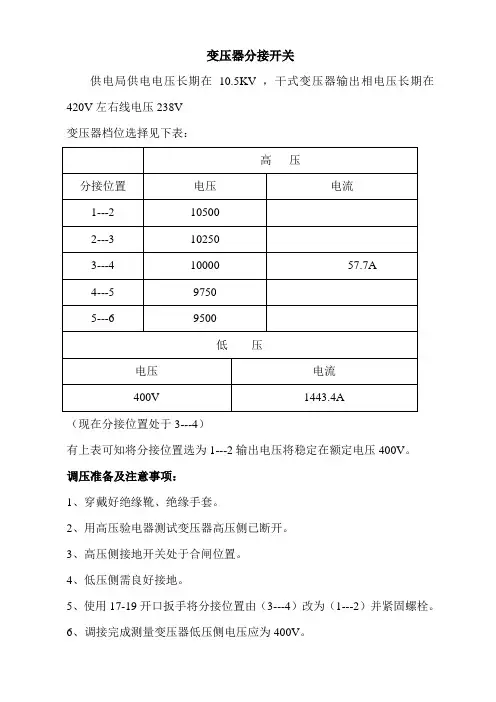

变压器分接开关
供电局供电电压长期在10.5KV ，干式变压器输出相电压长期在420V左右线电压238V
变压器档位选择见下表：
（现在分接位置处于3---4）
有上表可知将分接位置选为1---2输出电压将稳定在额定电压400V。

调压准备及注意事项：
1、穿戴好绝缘靴、绝缘手套。

2、用高压验电器测试变压器高压侧已断开。

3、高压侧接地开关处于合闸位置。

4、低压侧需良好接地。

5、使用17-19开口扳手将分接位置由（3---4）改为（1---2）并紧固螺栓。

6、调接完成测量变压器低压侧电压应为400V。

当变压器输出电压低于允许值时，把分接开关位置由Ⅰ档调到Ⅱ档，或Ⅱ档调整到Ⅲ档。

当变压器输出电压高于允许值时，把分接开关位置由Ⅲ档调到Ⅱ档，或Ⅱ档调整到Ⅰ档。

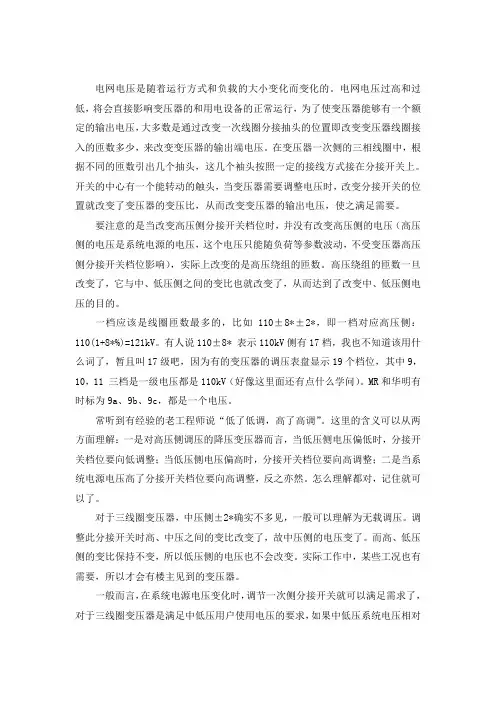

关于变压器分接头的问题电网电压是随着运行方式和负载的大小变化而变化的.电网电压过高和过低,将会直接影响变压器的和用电设备的正常运行,为了使变压器能够有一个额定的输出电压,大多数是通过改变一次线圈分接抽头的位置即改变变压器线圈接入的匝数多少,来改变变压器的输出端电压.在变压器一次侧的三相线圈中,根据不同的匝数引出几个抽头,这几个袖头按照一定的接线方式接在分接开关上.开关的中心有一个能转动的触头,当变压器需要调整电压时,改变分接开关的位置就改变了变压器的变压比,从而改变变压器的输出电压,使之满足需要.要注意的是当改变高压侧分接开关档位时,并没有改变高压侧的电压〔高压侧的电压是系统电源的电压,这个电压只能随负荷等参数波动,不受变压器高压侧分接开关档位影响〕,实际上改变的是高压绕组的匝数.高压绕组的匝数一旦改变了,它与中、低压侧之间的变比也就改变了,从而达到了改变中、低压侧电压的目的.一档应该是线圈匝数最多的,比如110±8*1.25/38.5±2*2.5/10.5,即一档对应高压侧：110<1+8*1.25%>=121kV.有人说110±8*1.25 表示110kV侧有17档,我也不知道该用什么词了,暂且叫17级吧,因为有的变压器的调压表盘显示19个档位,其中9,10,11 三档是一级电压都是110kV〔好像这里面还有点什么学问〕.MR 和华明有时标为9a、9b、9c,都是一个电压.常听到有经验的老工程师说"低了低调,高了高调".这里的含义可以从两方面理解：一是对高压侧调压的降压变压器而言,当低压侧电压偏低时,分接开关档位要向低调整；当低压侧电压偏高时,分接开关档位要向高调整；二是当系统电源电压高了分接开关档位要向高调整,反之亦然.怎么理解都对,记住就可以了.对于三线圈变压器,中压侧38.5±2*2.5确实不多见,一般可以理解为无载调压.调整此分接开关时高、中压之间的变比改变了,故中压侧的电压变了.而高、低压侧的变比保持不变,所以低压侧的电压也不会改变.实际工作中,某些工况也有需要,所以才会有楼主见到的变压器.一般而言,在系统电源电压变化时,调节一次侧分接开关就可以满足需求了,对于三线圈变压器是满足中低压用户使用电压的要求,如果中低压系统电压相对稳定,就不需要中压分接开关了;如果中低压系统电压相对变化差异较大就需要中压分接开关了.再啰嗦两句解释下什么情况下需要中压分接开关,具体说就是：1>当低压系统电压适合而中压系统电压不适合时,需要单独调解中压分接开关；2>当中压系统电压适合而低压系统电压不适合时,需要同时调节高中压分接开关.在实际运行中,有时中压负荷变化很大,<如35kV系统在不同的运行方式下,负荷率差异很大,有的企业还与自备发电机的运行有关>,这时往往需要中压设置分接开关.就是如果低压侧电压偏高的话那就把变压器分接头往高档调,如果低压侧电压偏低的话那就把变压器分接头往低调以10KV配电变压器为例说明.变压器高压侧分接开关有三个档,Ⅰ---------10KV+5%,说明此档上变比是10.5KV/0.4KVⅡ---------10KV,说明此档上变比是10KV/0.4KVⅢ------ -10KV-5%,说明此档上变比是9.5KV/0.4KV当现在变压器分接开关在Ⅱ档,低压侧电压偏底时,说明系统电压偏低,若调整到档位Ⅲ,即使供电电压从10KV降至9.5KV,也能在二次变出0.4KV电压来.对高压侧调压的降压变压器而言,当低压侧电压偏低时,分接开关档位要向低调整；当低压侧电压偏高时,分接开关档位要向高调整,所谓"低了低调,高了高调".调压变压器是怎样调节电压的？答：电网的电压过高和过低直接影响变压器的正常运行和用电设备的使用寿命,为了保证电压质量,使变压器能输出额定电压,一般采用调整变压器一次分接抽头来实现,连接与切换分接头的装置叫做分接开关.它是通过改变变压器绕组的匝数来调整变化的,几个抽头按照一定的接线方式接在分接开关上,开关中心有一个能转动的抽头,改变分接头位置就改变了绕组匝数,就改变绕组匝数,就改变了变压器的变比.因为：U1,U2————一、二次电压N1,N2————一、二次匝数所以改变一次侧匝数,二次电压也会改变,达到了调节电压的目的.U2=U1*N2/N1中U1是多少？运行维护1、防止变压器过载运行：如果长期过载运行,会引起线圈发热,使绝缘逐渐老化,造成匣间短路、相间短路或对地短路与油的分解.2、保证绝缘油质量：变压器绝缘油在贮存、运输或运行维护中,若油质量差或杂质、水分过多,会降低绝缘强度.当绝缘强度降低到一定值时,变压器就会短路而引起电火花、电弧或出现危险温度.因此,运行中变压器应定期化验油质,不合格的油应与时更换. 把安全工程师站点加入收藏夹3、防止变压器铁芯绝缘老化损坏：铁芯绝缘老化或夹紧螺栓套管损坏,会使铁芯产生很大的涡流,引起铁芯长期发热造成绝缘老化.4、防止检修不慎破坏绝缘：变压器检修吊芯时,应注意保护线圈或绝缘套管,如果发现有擦破损伤,应与时处理.5、保证导线接触良好：线圈内部接头接触不良,线圈之间的连接点、引至高、低压侧套管的接点、以与分接开关上各支点接触不良,会产生局部过热,破坏绝缘,发生短路或断路.此时所产生的高温电弧会使绝缘油分解,产生大量气体,变压器内压力加.当压力超过瓦斯断电器保护定值而不跳闸时,会发生爆炸.6、防止电击：电力变压器的电源一般通过架空线而来,而架空线很容易遭受雷击,变压器会因击穿绝缘而烧毁.7、短路保护要可靠：变压器线圈或负载发生短路,变压器将承受相当大的短路电流,如果保护系统失灵或保护定值过大,就有可能烧毁变压器.为此,必须安装可靠的短路保护装置.8、保持良好的接地：对于采用保护接零的低压系统,〔考试．大〕变压器低压侧中性点要直接接地当三相负载不平衡时,零线上会出现电流.当这一电流过大而接触电阻又较大时,接地点就会出现高温,引燃周围的可燃物质.9、防止超温：变压器运行时应监视温度的变化.如果变压器线圈导线是A级绝缘,其绝缘体以纸和棉纱为主,温度的高低对绝缘和使用寿命的影响很大,温度每升高8℃,绝缘寿命要减少50%左右.变压器在正常温度〔90 ℃〕下运行,寿命约20年；若温度升至105℃,则寿命为7年5温度升至120℃,寿命仅为两年.所以变压器运行时,一定要保持良好的通风和冷却,必要时可采取强制通风,以达到降低变压器温升的目的.日常保养一、允许温度变压器运行时,它的线圈和铁芯产生铜损和铁损,这些损耗变为热能,使变压器的铁芯和线圈温度上升.若温度长时间超过允许值会使绝缘渐渐失去机械弹性而使绝缘老化.变压器运行时各部分的温度是不相同的,线圈的温度最高,其次是铁芯的温度,绝缘油温度低于线圈和铁芯的温度.变压器的上部油温高于下部油温.变压器运行中的允许温度按上层油温来检查.对于A 级绝缘的变压器在正常运行中,当周围空气温度最高为400C 时,变压器绕组的极限工作温度是1050C.由于绕组的温度比油温度高 100C,为防止油质劣化,规定变压器上层油温最高不超过950C,而在正常情况下,为防止绝缘油过速氧化,上层油温不应超过850C.对于采用强迫油循环水冷却和风冷的变压器,上层油温不宜经常超过750C.二、允许温升只监视变压器运行中的上层油温,还不能保证变压器的安全运行,还必须监视上层油温与冷却空气的温差—即温升.变压器温度与周围空气温度的差值,称为变压器的温升.对A 级绝缘的变压器,当周围最高温度为400C 时,国家标准规定绕组的温升650C,上层油温的允许温升为550C.只要变压器温升不超过规定值,就能保证变压器在额定负荷下规定的运行年限内安全运行.〔变压器在正常运行时带额定负荷可连续运行20 年〕三、合理容量在正常运行时,应使变压器承受的用电负荷在变压器额定容量的75—90% 左右.四、变压器低压最大不平衡电流不得超过额定值的25%；变压器电源电压变化允许范围为额定电压的正负5%.如果超过这一范围应采用分接开关进行调整,使电压达到规定范围.通常是改变一次绕组分接抽头的位置实现调压的,连接与切换分接抽头位置的装置叫分接开关,它是通过改变变压器高压绕组的匝数来调整变比的.电压低对变压器本身无影响,只降低一些出力,但对用电设备有影响；电压增高,磁通增加,铁芯饱和,铁芯损耗增加,变压器温度升高.五、过负荷过负荷分正常过负荷和事故过负荷两种情况.正常过负荷是在正常供电情况下,用户用电量增加而引起的.它将使变压器温度升高,导致变压器绝缘加速老化,使用寿命降低,因此,一般情况下不允许过负荷运行.特殊情况变压器可在短时间内过负荷运行,但在冬季不得超过额定负荷30%,夏季不得超过额定负荷的15%.此外,应根据变压器的温升与制造厂规定来确定变压器的过负荷能力.当电力系统或用户变电站发生事故时,为保证对重要设备的连续供电,故允许变压器短时间过负荷运行,即事故过负荷,事故过负荷时会引起线圈温度超过允许值,因此对绝缘来讲比正常条件老化要快.但事故过负荷的机会少,在一般情况下变压器又是欠负荷运行,所以短时的过负荷致于损坏变压器的绝缘.事故过负荷的时间与倍数应根据制造厂规定执行.在变压器的一次侧都有分接开关,额定电压10kV的变压器分接开关的位置是：中间位置是10kV,上下各有一个档位是额定电压的10％位置,就是95000V 和105000V,这个开关根据输出电压的高低是可以调整的,如果说电压高,应该把分接开关调高到105000V的位置,这样电压就下降了.分接开关为了能在小范围内改变变压器的输出电压而设置的.它利用改变绕组匝数的原理,在输入电压过高或过低的情况下,适当降低或提高输出电压.对于配电变压器,由于一次电流较小,分接开关都用来改变一次绕组匝数来改变输出电压的.分接开关分为有载调节和无载调节两种,有载调节开关能在不停电的情况下带负荷调节,无载调节开关必须在停电时进行调节.一般的配电变压器所用的均为无载分接开关.当变压器的一次电压过高或过低时,二次电压也会过高或过低,这就会影响到用户的用电,为此,变压器都能在一定范围之内来调整输出电压,它是通过调节分接开关的接头来改变一次绕组的匝数实现的.变压器铭牌上标明的电压标准值.当一次电压升高到10.5kV时,把分接开关调整到1位,能保持二次电压在额定值；当一次电压降低到9.5kV时,调整分接开关到3位,同样使二次电压维持在额定值.。
