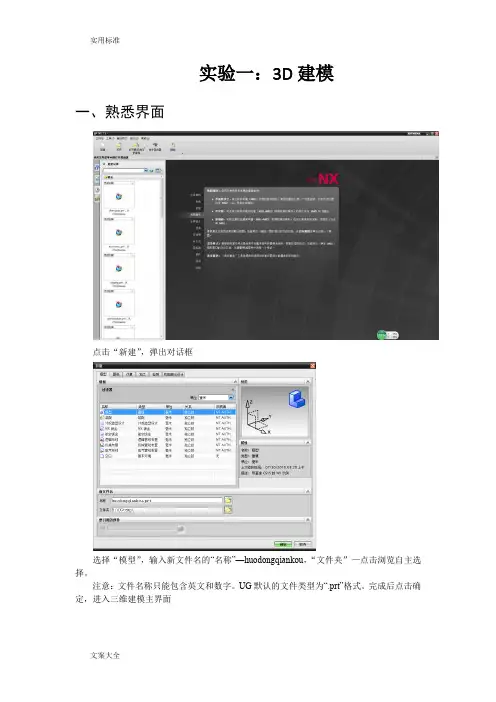

实验一：3D建模一、熟悉界面点击“新建”，弹出对话框选择“模型”，输入新文件名的“名称”—huodongqiankou，“文件夹”—点击浏览自主选择。
注意：文件名称只能包含英文和数字。
UG默认的文件类型为“.prt”格式。
完成后点击确定，进入三维建模主界面从上到下一次是：菜单栏、标准栏，工具栏，特征捕捉选项工具栏中的按钮，可以将鼠标放到工具栏空白处，右键添加所需要的工具条。
已显示的工具条中没有的按钮，可以点击在“边倒圆”右侧向下的三角，点击出现“添加或移除按钮”，然后在“特征”工具栏中勾选，使之出现在桌面工具栏中。
将“任务环境中的草图”按钮调到桌面，以便于操作。
左侧“部件导航器”中，会显示之后三维建模的每一步操作。
其中“基准坐标系”在建模过程中，最好将其显示。
但在生成图纸时，需要将其隐藏，不然基准坐标系会出现在图纸中。
操作方法是，右键“基准坐标系”—“隐藏”。
简便操作：鼠标滚轮前后滚动—放大或缩小鼠标滚轮按住移动鼠标—转换视角键盘上“Esc”键—退出当前操作回车（Enter）—确定F8—切换到沿X（或Y或Z）的视角（系统自动检测最近的视角）Ctrl+Z—撤销Ctrl+S—保存……二、绘制草图一般的，UG三维建模是将零件的具有特征的一个面，先绘制其二维草图，再通过拉伸、回转、扫掠等方法生成三维物体。
下面进行草图绘制。
点击工具条中的“任务环境中的草图”，选择基准坐标系的YOZ平面，点击“确定”弹出草图主界面。
系统自动将视角正对该平面。
（如果没有，按F8调整视角）工具栏中，“轮廓”是用来绘制多段直线或曲线，是最常用的工具。
“直线”、“圆弧”、“圆”、“圆角”、“倒斜角”、“矩形”等工具，与其他绘图软件类似，不一一作介绍。
“点”一般用来做孔的定位。
“快速修剪”，“快速延伸”用于修改多余或不足的线。
“自动判断尺寸”、“约束”用来限制草图中的线的位置和大小。
一个草图绘制完后，草图中每根线左键按住拖动，都不应该能移动其位置或大小。
NX75 同步建模Synchronous Modeling目的目的NX 提供你用于修改模型的工具, 不管是否有参数存在。
同步建模命令用于修改一模型, 不不管它的由来、相关性或特征历史。
基于本课程完成, 你将能够o:•使用历史和非历史模式。
•作用同步建模约束。
•移动和代替一个模型的面。
•使用抽壳体, 代替面, 抽壳面和改变壳厚度。
•在独立于历史模式冲利用横截面编辑功能。
•利用拖拉面和移动面修改一个模型的面。
•利用线性, 角度和半径尺寸去修改模型的尺寸。
•利用考贝面, 偏置区和粘贴面去改模型。
综述综述同步建模命令用于修改一模型, 不不管它的由来、相关性或特征历史。
模型可以是从其它CAD 系统读入，非相关的, 设有特征的, 或一本地包括特征的NX 模型。
通过直接用任一模型工作, NX 消除浪费在重构或转换几何体的时间。
同步建模主要适用于在由解析面如平面,柱面,锥面,球面和环面组成的模型上。
这不必要意指”简单”部件,因为有几千面的模型是这这些类型面组成的。
用同步建模, 设计师使用参数化特征而没有特征历史的限制。
综述下例仅利用了三个同步建模命令。
它们是在一非参数化模型上做的。
但同样可以由参数化特征来完成。
1.原来的非参模型2.用于移动前面与后面增宽皮带轮的拖拉面3.用于移动皮带沟槽的移动面4.用于添加一附加皮带沟槽的考贝面。
基于历史与独立于历史的建模模式当工作在建模应用中时, 你可以是在下列两种模式之一中:•基于历史的模式•独立于历史的模式基于历史的模式在基于历史的模式中, 你利用一显示在Part Navigator中有序的特征建立与编辑模型。
这是传统的基于历史的特征建模模式和在NX中主要的设计模式。
对于高度工程部件这种模式是有用的。
对利用基于设计意图构入草图，特征中预定义参数修改的设计部件, 和特征序用于模拟部件也是有用的。
独立于历史的模式在独立于历史的模式中, 你建立与编辑模型基于它的当前状态, 没有一有序的特征。
