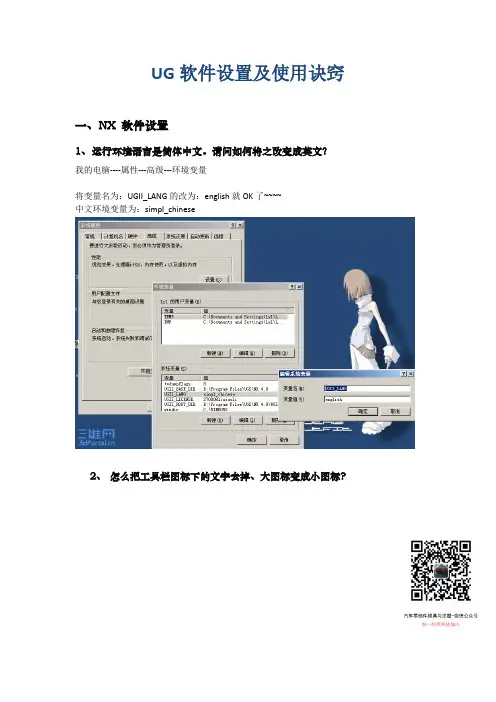

UG软件设置及使用诀窍一、N X 软件设置1、运行环境语言是简体中文。

请问如何将之改变成英文？我的电脑----属性---高级---环境变量将变量名为：UGII_LANG的改为：english就OK了~~~~中文环境变量为：simpl_chinese2、怎么把工具栏图标下的文字去掉、大图标变成小图标?3、工具条上提示信息消失前两天改了一下UGII_ENV.DAT文件，怎么现在把鼠标放在工具条上不动都没有提示了在工具条上进入定制，在“选项”里勾选“显示菜单和工具条上的屏幕消息”中“显示屏幕提示”4、菜单栏的系统字体在哪里改？如图所示：菜单上的文字看着不清楚，字体也不好看在哪里能改一下字体？我的很清楚呀，你看看这里管不管用！5、如何设置ug快捷键我用的是NX2.0,如何更改(软件默认的快捷键),自己设置建模模块里指令的快捷键,请指教！NX4.0的是, 工具-----自定义------键盘出现如下图所示:方法一：1.使用类别清单(1)操纵想要的命令。

2.命令清单(2)会显示这个命令的名字和ID。

3.当前键(6) 可以让你辨别类别清单(1)中的命令已用到的键。

在当前键中用于（Used in）会表明此快捷键是用在全局中还是特定的应用模块。

4.把指针放在(3)处，键入一个有效的快捷键。

5.在使用快捷键(4)中选择你赋予的新的快捷键是应用与全局还是仅应用于模块。

6.选择赋予按纽(5) 创建新的快捷键。

如果你赋予的快捷键与已存在的快捷键有冲突，系统将会有一个提示。

你可以重新赋予，也可以继续操作，如果你继续操作被冲突的快捷键将会被移除。

你可以移除已存在的快捷键也可以选择重置来重新定义快捷键。

当你选择重置时，会有一个提示问你是选择全局的还是仅用于应用模块。

使用报告选项会为你提供当前快捷键的一个清单。

这是UG4.0 CAST里的介绍.方法二：用记事本打开D:\eds\ug2.0\UGII\menus文件下的.men文件,研究一下就可以了6、怎么把UG4.0的背景该成图片修改UG背景图片的方法1）在UG安装目录下，找到UGII文件夹，用记事本打开这个文件夹下的ugii_env.dat文件。

大傻设计工作室欢迎大家一起交流学习！E-mail：zlzhusr@QQ：1163902017大家好，今天我为大家讲解UG同步建模模块的操作流程和指令首先，我们打开UG软件在工作盘新建一个part文件以为我自己的工作界面就是这样的，每个人都有自己的风格嘛。

下面我们开始讲解操作：一、我们先画个长方体二、上面依次就是同步建模的指令图标，我们开始一个一个讲解：A、Move face：用来移动一个面，可以按需求操作。

B、上面就是可以操作的途径。

可以移动距离（Distanse）、角度（Angle）等等，由于时间关系，我今天就讲移动距离的指令，其他的指令希望大家自己琢磨一下。

在移动前，长方体的高度是100mm，现在我们想将上边面一定20mm。

这就是移动面的指令，当然也可以发方向去除材料的移动。

这个指令可以帮助我们在实体去除参数之后对实体进行特种操作，快速方便。

下面我们讲解第二个指令：Pull face 用来填充或者去除实体材料。

Offset face与pull face的区别：该指令和OFFSET FACE很像的，但是也是有区别的，下面我们就演示一下到底区别在哪里。

我们对长方体进行拔模操作：我们在对此实体进行offset face和pull face操作：Offset face：看的出来，offset face指令在偏移面的时候，是沿着拔模角度增加或者减少的。

Pull face：在利用Pull face指令时候，不是沿着拔模校对增加或者减少材料的。

接下来，我们学习第三个指令：Offset region指令，该指令是用来移动一系列区域的。

首先我们先该实体进行一定操作先去除一个长方形槽子。

现在，我们想把左边全部区域向右移动5mm。

上面的两个指令就很难做到。

移动前的距离大概在96左右。

移动后的距离大概在91mm，左边整个区域向左移动了5个mm该指令可以快速便捷的帮助我们在设计中修正一些实体参数，在结构设计中是十分常用的。

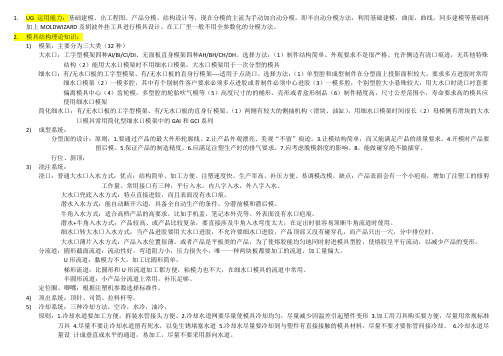

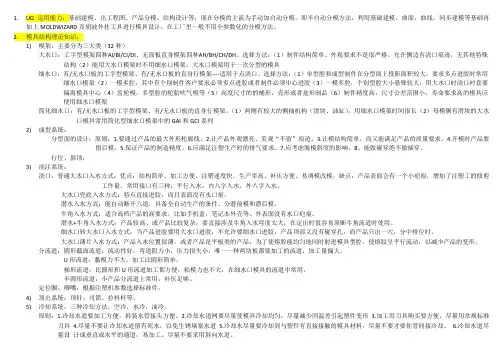

1.UG运用能力：基础建模、出工程图、产品分模、结构设计等，现在分模的主流为手动加自动分模，即半自动分模方法，利用基础建模，曲面，曲线，同步建模等基础再加上MOLDWIZARD及胡波外挂工具进行模具设计。

在工厂里一般不用全参数化的分模方法。

2.模具结构理论知识：1)模架：主要分为三大类（32种）大水口：工字型模架四种AI/BI/CI/DI、无面板直身模架四种AH/BH/CH/DH。

选择方法：（1）制件结构简单、外观要求不是很严格、允许侧边有浇口痕迹，无其他特殊结构（2）能用大水口模架时不用细水口模架，大水口模架用于一次分型的模具细水口：有/无水口板的工字型模架、有/无水口板的直身行模架----适用于点浇口。

选择方法：（1）单型腔和成型制件在分型面上投影面积较大，要求多点进胶时常用细水口模架（2）一模多腔，其中有个别制件客户要求必须多点进胶或者制件必须中心进胶（3）一模多腔，个别型腔大小悬殊较大，用大水口时浇口衬套要偏离模具中心（4）齿轮模，多型腔的轮胎吹气模等（5）高度尺寸的的桶形、壳形或者盒形制品（6）制件精度高，尺寸公差范围小，寿命要求高的模具应使用细水口模架简化细水口：有/无水口板的工字型模架、有/无水口板的直身行模架。

（1）两侧有较大的侧抽机构（滑块、油缸），用细水口模架时间很长（2）母模侧有滑块的大水口模具常用简化型细水口模架中的GAI和GCI系列2)成型系统：分型面的设计：原则：1.要通过产品的最大外形轮廓线。

2.让产品外观漂亮、美观“不留”痕迹。

3.让模结构简单，而又能满足产品的质量要求。

4.开模时产品要留后模。

5.保证产品的制造精度。

6.应满足注塑生产时的排气要求。

7.应考虑脱模斜度的影响。

8。

能做碰穿绝不做插穿。

行位、斜顶：3)浇注系统：浇口：普通大水口入水方式：优点：结构简单、加工方便。

注塑速度快。

生产率高、补压方便、易调模改模。

缺点：产品表面会有一个小疤痕，增加了注塑工的修剪工作量。

UG模具设计常用命令UG重要命令的常规操作：一.角色设置，需要设置成具有完整菜单的高级功能二.模块：1)注塑模向导：1只适合于简单产品的自动分模，2产生的垃圾文件很多，弃用2)装配模块：1每一个工件都有一工件名，文档的管理很不方便，2修改工件时需要设置为工作部件，很不方便。

3)建模模块：最为方便，文件管理方便，修改方便，适合于手动分模三.个性化的设置：UG的命令启用方式：1下拉式菜单，2图标，3快捷命令在定制里要知道： 1.如何去掉图标下面的文字 2.工具条的调用与否 3.图标大小的调整，图标的移动 4.快捷命令的设置，角色的创建与加载。

当在定制里定制好一个自己常用的命令方式时即可创建保存二胺后在复制一个.mtx，在见工的时候随身带着当在用别人的ug时即可随时调用，个性化设置随身带着。

四. 下拉菜单命令的重点掌握（1）文件：1导入导出：x.t igs stp dxf 。

x.t通常是指UG的高版本转到低版本，igs,stp三D软件之间的共享，IGS基于面形式，STP基于体形式，有时客户提供的后缀为STEP,我们需要改为STPDXF调用的2D组立图，利用燕秀的组立图输出。

UG4.0会出现一个单位冲突，就需要用变换的比例把线条缩水25.4倍。

利用组立图画模具结构（2）编辑:1.复制显示，这作幻灯片抓图用的也就是复制绘制好的模具放在ppt上打开给客户看的。

2选择的优先级别了解就行，主要是在对产品进行鼠标选择时优先选择面还是体或线等。

3.隐藏命令重点掌握，其中ctrl+B隐藏，ctrl+shift+U取消全部隐藏，ctrl+shift+K选择要取消的的隐藏.4.对象显示（ctrl+j）重点了解：1）改变对象色，透明，检查有无干涉。

2）局部着色，检查分型面。

5.曲线里掌握曲线长条命令，曲片分模时用来延长线做片的剪切。

6.特征里，移除参数与实体密度，设置密度与分析里的质量属性一起用，用于报价。

7.面：重点掌握移动面，删除面，删除面主要用在去R，4.0在编辑的最底下，在6.0里单击右键有一个同步建模的工具.（3）视图：操作里的查看剖面（ctrl+H），检查产品与分模后有无干涉或破穿.(4)插入：1）草图，用来作一些简单的实体和拼镶时作节面，重点了解投影，偏置，镜像，转化为自参考，了解一下简单的约束与标注。

1、打开UG2、新建一个装配文件，文件名自取；3、进入文件（如果最开始出现了一个“添加组件”对话框，把他叉掉），如下图（图中画圈的两个标签分别是“装配导航图”和“部件导航图”）；此时根部件（modelCAD_show部件）自动设为为根部件，如果没有设为工作部件，双击即可。

4、在根部件下建立上模和下模：在菜单栏中的“装配”->“组件”->“新建部件”，出现“新建”对话框（下左图），输入文件名“shangmo.prt”，点击“确定”，弹出“新建部件”对话框（下右图），注意图中圈的复选框，要选为“模型（“model”）”，不然会出错。

点击确定即可：同理插入“xiamo.prt”部件，最后的装配导航图如下：5、在已建立的上模部件中的零件将“shangmo”选为工作部件（双击，或者右键点击“设为工作部件”），利用步骤4的方法创建上模板、凸模固定板、卸料板和凸模。

同理，创建下模的零件下模板、凹模和螺钉，如下图（灰色部分因为不是工作部件而变成灰色）：、6、设置尺寸参数：将根部件设为工作部件，在菜单“工具”->“表达式”打开“表达式对话框”，在名称和公式中分别输入变量的名称和数值，点击应用，添加变量，共添加以下变量。

如下图：L、B分别表示卸料板（同时也是凹模座、凸模固定板）的长、宽。

WAI_L、WAI_B分别指上模板和下模板的长、宽H1 、H2、HC、H3、H4、H5分别指上模板板厚、凸模固定板厚度、弹簧间隙、卸料板的厚度、凹模座厚度和下模板的厚度t指料厚7、绘制草图：将根部件设为工作部件，添加一个“caotu.prt”部件，再将“caotu”部件设为工作部件，绘制草图，如下图：图中三个圆分别表示（从外到里）零件尺寸、凹模尺寸和凸模尺寸。

（注：UG中自动生成的尺寸不算约束尺寸，只有手动标注或者手动改过的尺寸才是约束尺寸，否则这个尺寸在表达式对话框中看不到。

）退出草图，“工具”->“表达式”进入表达式菜单，添加如下变量其中，D为零件的标准直径，最小偏差是指零件允许的最小偏差，间隙是指凸模与凹模的最佳间隙。

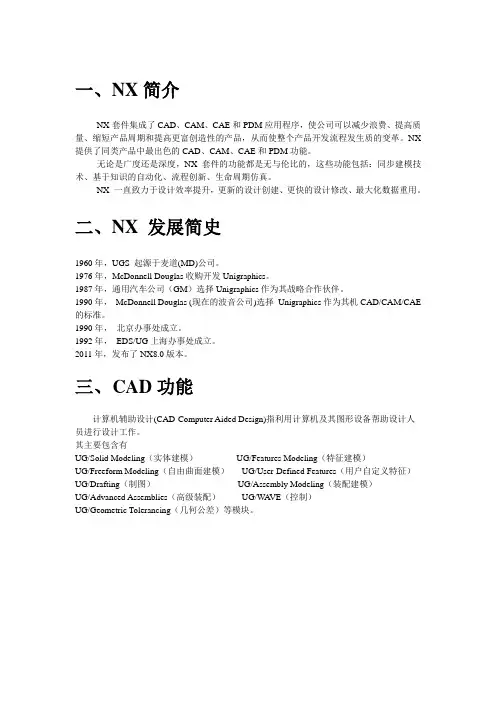

一、NX简介NX套件集成了CAD、CAM、CAE和PDM应用程序，使公司可以减少浪费、提高质量、缩短产品周期和提高更富创造性的产品，从而使整个产品开发流程发生质的变革。

NX 提供了同类产品中最出色的CAD、CAM、CAE和PDM功能。

无论是广度还是深度，NX套件的功能都是无与伦比的，这些功能包括：同步建模技术、基于知识的自动化、流程创新、生命周期仿真。

NX 一直致力于设计效率提升，更新的设计创建、更快的设计修改、最大化数据重用。

二、NX 发展简史1960年，UGS 起源于麦道(MD)公司。

1976年，McDonnell Douglas收购开发Unigraphics。

1987年，通用汽车公司（GM）选择Unigraphics作为其战略合作伙伴。

1990年，McDonnell Douglas (现在的波音公司)选择Unigraphics作为其机CAD/CAM/CAE 的标准。

1990年，北京办事处成立。

1992年，EDS/UG上海办事处成立。

2011年，发布了NX8.0版本。

三、C AD功能计算机辅助设计(CAD-Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。

其主要包含有UG/Solid Modeling（实体建模）UG/Features Modeling（特征建模）UG/Freeform Modeling（自由曲面建模）UG/User-Defined Features（用户自定义特征）UG/Drafting（制图）UG/Assembly Modeling（装配建模）UG/Advanced Assemblies（高级装配）UG/W A VE（控制）UG/Geometric Tolerancing（几何公差）等模块。

这对现有用户意味着什么？NX 同步建模技术作为公司标准维护协议的一部分来交付NX 减少了创建几何图形所需的步骤，因此NX 比其它系统的易用性强得多NX 可以变更现有设计，无需理解模型建造方法NX 重点从“系统工作原理” 转移到 “我今天要做什么？”NX 设计人员可以更容易、更快使用来自其它系统的几何图形NX 减少了对重新创建模型的需要，增加了重用率（重用库）NX 比其它解决方案更高效，易用性更强四、CAE的功能CAE是产品开发能力提升的一个重要手段：缩短开发周期、降低开发成本；提高产品开发质量；提高优化产品的性能；提高企业的产品开发能力与水平；利于企业知识的积累与规范的建立。
