第5次CAD技术革命_同步建模技术

同步建模技术
如果我有一个构思，如何才能立刻捕捉到它？
利用或者不利用约束来创建设计 统一的二维和三维环境 在您习惯的工作的环境中进行智能的模型互操作 设计和修改，无需担心将来的使用 轻易地添加和控制尺寸和约束 设计单个零件或者在装配的环境中进行设计
© 2010. Siemens Industry Software Inc. All rights reserved
Page 4
Siemens Industry Software
基于历史树的顺序建模
特征树 特征就是一组命令的集合 特征树忠实纪录建模过程 具有严格的历史信息 多种编辑方法：编辑定义、编辑 轮廓、动态编辑 编辑以后，需要重新生成
10-Variable Design.wmv
© 2010. Siemens Industry Software Inc. All rights reserved
© 2010. Siemens Industry Software Inc. All rights reserved
Page 18
Siemens Industry Software
创新过程中遇到的挑战
当我的构思变化时，如何 才能迅速变更我的设计？
不需要重新建模 任何人都能够变更任何模型 更新前不需要刻意检查 在数秒内完成工程变更单
© 2010. Siemens Industry Software Inc. All rights reserved
Page 2
Siemens Industry Software
基于历史树的顺序建模
基于Windows 平台 实体与曲面共存，保证数据一致 采用Office 2007风格，较少培训周期 智能向导，提高设计效率 特征树结构，方便查找建模过程

JohnnyHuang © Extech Corp. 2011
Page 3
概述
JohnnyHuang © Extech Corp. 2011
Page 4
特色 全新的互交设计环境加快创பைடு நூலகம்速度
Solid Edge ST 是目前市场上最完善的基于特征的 2D/3D CAD系统。此系统将直接建模的速度与灵活性 与尺寸驱动设计的准确性结合在一起，提供最快、最 灵活的设计体验和全新的建模方式。 在同步建模技术的支持下，软件允许直接针对模型进 行设计工作，更快、更流畅地创建设计和进行编辑， 而且无需扩大当前的设计团队就能以比竞争对手更快 的速度进行创新。

JohnnyHuang © Extech Corp. 2011
Page 8
设计界面
JohnnyHuang © Extech Corp. 2011
Page 9
特色 全新的互交设计环境加快创新速度
JohnnyHuang © Extech Corp. 2011
Page 10
文件转换
JohnnyHuang © Extech Corp. 2011
Page 11
文件转换
JohnnyHuang © Extech Corp. 2011
Page 12
Exercises
JohnnyHuang © Extech Corp. 2011
Page 13

JohnnyHuang © Extech Corp. 2011
Page 7
特色 用2D的简单性驾驭3D的强大功能
由于软件允许在同一环境中使用统一的二维和三维建 模命令进行设计，因此它提供了一个二维和三维混合 设计的平台。在二维中使用的那些熟悉的命令也出现 在三维环境中。用户可以利用对二维设计系统中各项 常见技术的深刻理解，进行直接的设计和编辑。

关键词：CAD,技术，历史,现状,未来
Abstract：theCADComputerAidedDesign(CAD-ComputerAidedDesign)referstotheuseofpowerfulComputerimageprocessingandnumericalcalculationabilityhelpdesignerstoDesignwork.Isadigitalandgraphicsinformationprocessing,soastorealizetheautomaticprogrammingsoftwareproductdesignandmodelling,knowledgeintensive,strongcomprehensive,thecharacteristicsofthelargeinitialinvestment.Thepopularityofitsdrivetherapiddevelopmentofmanufacturingtechnology.Thispapermainlyintroducesthedevelopmenthistory,analysisofitsapplicationintoday'ssocietyindustryandtheexistingproblems,andthedevelopmenttrendofthefuture.ThispapermainlyintroducesthehistoryofCADtechnology,thepresentsituationandthefuture.
在应用方面，很多企业也只是把CAD作为一个绘图工具，企业应用中也缺乏对产品设计理论和设计方法的研究，因此企业产品和创新产品少，在市场上缺乏竞争力。
2、我国三维CAD系统还不成熟，必须加快开发

Computer Aided Design
CAD系统简介
介绍人：李霄
Computer Aided Design
CAD技术发展简介
介绍人：李霄
起源发展
Computer Aided Design
CAD - 计算机辅助技术（设计）
计算机辅助设计(CAD-Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。
Computer Aided Design
●实体造型
●智能布线图和生产关联数据库（Intelligent wiring diagrams and production linked database systems） ●图形表达系统和工厂图纸和数据库（Graphically
represented system or plant diagrams and
CAD最早的应用是在汽车制造、航空航天以及电子工业的大公 司中。随着计算机变得更便宜，应用范围也逐渐变广。
1
应用与前景
Computer Aided Design
室内设计与室内装潢设计
目前，CAD有着广泛的应用领域
城市规划设计
地图绘制
动画制作
2
系统组成
Computer Aided Design
工程工作站
cad应用的基本技术computeraideddesign互交技术图形变换技术曲面造型和实体造型技术computeraideddesign起源发展computeraideddesigncadcomputeraideddrawingordrafting计算机辅助出图发展史计算机辅助设计cad在其近50年的演变历史中经历了巨大发展computeraideddesign发展史computeraideddesign60年代贵族化的曲面造型系统法国达索飞机制造公司catia70年代生不逢时的实体造型技术50年代古老的线框式系统美国sdrc公司ideas80年代一鸣惊人的参数化技术美国ptc公司proe90年代更上一层楼的变量化技术当代同步技术美国sdrc公司ideasnewsiemensplmsoftware公司同步建模技synchronoustechnology应用与前景computeraideddesigncad的发展导致了下列工具和方法的发展

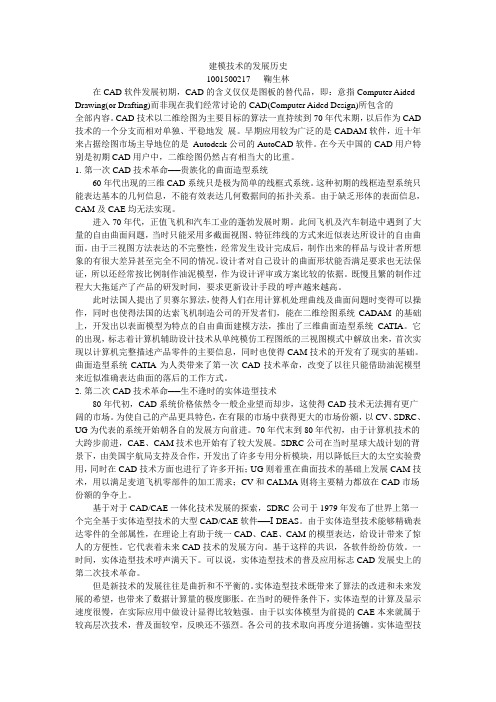

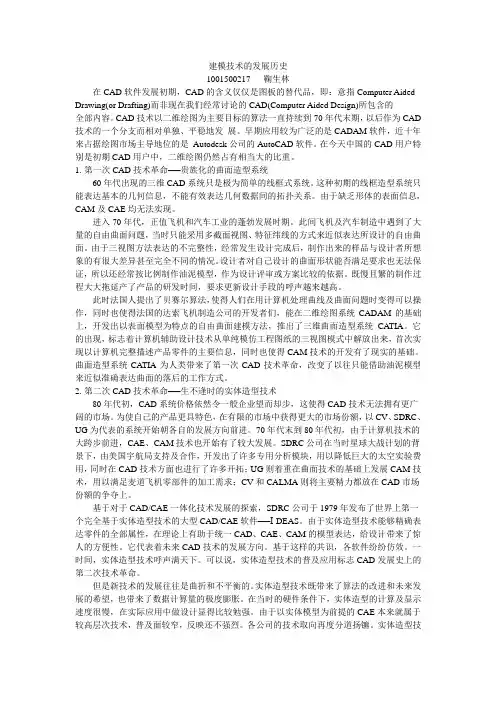

建模技术的发展历史1001500217 鞠生林在CAD软件发展初期，CAD的含义仅仅是图板的替代品，即：意指Computer Aided Drawing(or Drafting)而非现在我们经常讨论的CAD(Computer Aided Design)所包含的全部内容。

CAD技术以二维绘图为主要目标的算法一直持续到70年代末期，以后作为CAD 技术的一个分支而相对单独、平稳地发展。

早期应用较为广泛的是CADAM软件，近十年来占据绘图市场主导地位的是Autodesk公司的AutoCAD软件。

在今天中国的CAD用户特别是初期CAD用户中，二维绘图仍然占有相当大的比重。

1.第一次CAD技术革命──贵族化的曲面造型系统60年代出现的三维CAD系统只是极为简单的线框式系统。

这种初期的线框造型系统只能表达基本的几何信息，不能有效表达几何数据间的拓扑关系。

由于缺乏形体的表面信息，CAM及CAE均无法实现。

进入70年代，正值飞机和汽车工业的蓬勃发展时期。

此间飞机及汽车制造中遇到了大量的自由曲面问题，当时只能采用多截面视图、特征纬线的方式来近似表达所设计的自由曲面。

由于三视图方法表达的不完整性，经常发生设计完成后，制作出来的样品与设计者所想象的有很大差异甚至完全不同的情况。

设计者对自己设计的曲面形状能否满足要求也无法保证，所以还经常按比例制作油泥模型，作为设计评审或方案比较的依据。

既慢且繁的制作过程大大拖延产了产品的研发时间，要求更新设计手段的呼声越来越高。

此时法国人提出了贝赛尔算法，使得人们在用计算机处理曲线及曲面问题时变得可以操作，同时也使得法国的达索飞机制造公司的开发者们，能在二维绘图系统CADAM的基础上，开发出以表面模型为特点的自由曲面建模方法，推出了三维曲面造型系统CATIA。

它的出现，标志着计算机辅助设计技术从单纯模仿工程图纸的三视图模式中解放出来，首次实现以计算机完整描述产品零件的主要信息，同时也使得CAM技术的开发有了现实的基础。

实体造型技术带来了算法的改进,也带来了 数据计算量的极度膨胀。在当时的硬件条 件下,实体模型的计算及显示速度很慢。 CV公司最先在曲面算法上取得突破,计算速 度提高较大。CV公司率先提出了集成各种 软件,为企业提供全方位解决方案的思路,并 采取了将软件的运行平台向价格较低的小 型机转移等措施,因此一跃成为CAD领域的 领导者.
一些新的CAD公司也涌现出来 1)75年,Electronic Data System (EDS)公司成立 2)80年,MatraDatavision公司成立。 3)81年,DassaultSystemes公司成立。 4)84年,CoCreate公司成立,该公司前身是HP公司的 一个部门。

这个时期,CAD产业还出现了一些新的发展 动向,包括工业标准的制定和CAD专业杂志 的出现, 说明CAD作为一个产业开始走向成 熟。 1)79年,Boeing,GE和NIST合作开发出中性 文件格式IGES,IGES后来成为工业标准,并 被广泛用于传输复杂曲面数据。 2)83年开始制订STEP标准,1991年由 EDS/Unigraphics推出第一个STEP转换器。




Autodesk错失了硬件市场的变化产生的机会,没 有及早开发三维实体造型系统。同时,随着Visio 产品进入原来AutoCAD所占据的市场,Autodesk 从其旗舰产品AutoCAD获取利润的空间也变小了。 在SolidWorks和SolidEdge出现之后,Autodesk 意识到中端CAD软件市场的重要性。1996年8 月,Autodesk也发布了同类软件Mechanical Desktop(MDT),但是,MDT没有获得成功;其 后,Autodesk又开发出Inventor软件,并加大力度 不断完善它。

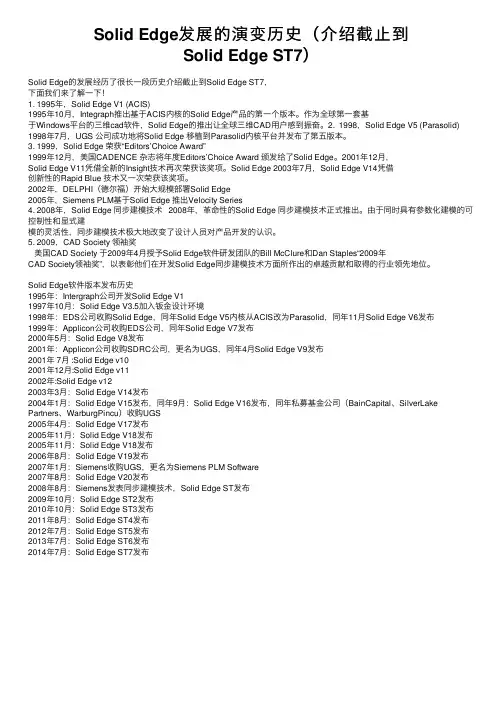

Solid Edge发展的演变历史（介绍截⽌到Solid Edge ST7）Solid Edge的发展经历了很长⼀段历史介绍截⽌到Solid Edge ST7，下⾯我们来了解⼀下！1. 1995年，Solid Edge V1 (ACIS)1995年10⽉，Integraph推出基于ACIS内核的Solid Edge产品的第⼀个版本。

作为全球第⼀套基于Windows平台的三维cad软件，Solid Edge的推出让全球三维CAD⽤户感到振奋。

2. 1998，Solid Edge V5 (Parasolid) 1998年7⽉，UGS 公司成功地将Solid Edge 移植到Parasolid内核平台并发布了第五版本。

3. 1999，Solid Edge 荣获“Editors’Choice Award”1999年12⽉，美国CADENCE 杂志将年度Editors’Choice Award 颁发给了Solid Edge。

2001年12⽉，Solid Edge V11凭借全新的Insight技术再次荣获该奖项。

Solid Edge 2003年7⽉，Solid Edge V14凭借创新性的Rapid Blue 技术⼜⼀次荣获该奖项。

2002年，DELPHI（德尔福）开始⼤规模部署Solid Edge2005年，Siemens PLM基于Solid Edge 推出Velocity Series4. 2008年，Solid Edge 同步建模技术 2008年，⾰命性的Solid Edge 同步建模技术正式推出。

由于同时具有参数化建模的可控制性和显式建模的灵活性，同步建模技术极⼤地改变了设计⼈员对产品开发的认识。

5. 2009，CAD Society 领袖奖美国CAD Society 于2009年4⽉授予Solid Edge软件研发团队的Bill McClure和Dan Staples“2009年CAD Society领袖奖”，以表彰他们在开发Solid Edge同步建模技术⽅⾯所作出的卓越贡献和取得的⾏业领先地位。

13
自主知识产权
国外软件不断并购，与二次开发商形成直接竞争，致使二次开发商生存越来越艰难。例如Autodesk 公司收购了德国的GENIUS机械软件后，一些制造业二次开发商自己的产品逐步退出市场，许多最终成为了 Autodesk的经销商。90年代中后期，一些学校也逐步将自己研究成果商品化，形成了一批国产绘图软件， 如高华CAD，武汉的开目CAD，北航海尔、凯图CAD等。但随着光盘和网络的出现，盗版迅速普及，在盗版的 挤压下，这些产品由于商品化和市场推广等各方面问题大部分逐步退出市场，只有一两家通过低价策略、 教育市场推广勉强存活下来。
12
二次开发
虽然从七五到九五，一些学校和研究单位已经开发了一些CAD通用支撑软件，但在当 时的环境下没有很好地商品化和市场推广。随着国外推出个人电脑上的CAD，国内涌现了一 大批基于国外产品的二次开发商，浩辰就是最早的一批，是92年成立，在AutoCAD平台上开 发专业应用软件。也正是这些二次开发商推动了甩图板的工程，但同时也将国外的产品引入 到中国。
CAD是一个人、机结合的求解系统
具有创造性、 能判断、推理
运算速度快、存储 能力大、绘图精确、 能正确无误的重复 同一操作
人机交互、各有所长 6
CAD的发展史
1946年，第一台电子计算机的问世推动了许多 学科的发展和新学科的建立，其中就包括现代图 形学技术，包括计算机辅助绘图和设计技术。
1959年，美国Calcomp公司研制出的世界上 第一台滚筒式绘图机，使计算机辅助绘图仪 开始代替人工绘图。
15
全面发展
>>标准化 >>……
>>开放化 >>集成化
>>智能化
>> 数字化

CAD技术发展四次革命在CAD软件发展初期，CAD的含义仅仅是图板的替代品，即：意指Computer Aided Drawing(or Drafting)而非现在我们经常讨论的CAD(Computer Aided Design)所包含的全部内容。

CAD技术以二维绘图为主要目标的算法一直持续到70年代末期，以后作为CAD技术的一个分支而相对单独、平稳地发展。

早期应用较为广泛的是CADAM软件，近十年来占据绘图市场主导地位的是 Autodesk公司的AutoCAD软件。

在今天中国的CAD 用户特别是初期CAD用户中，二维绘图仍然占有相当大的比重。

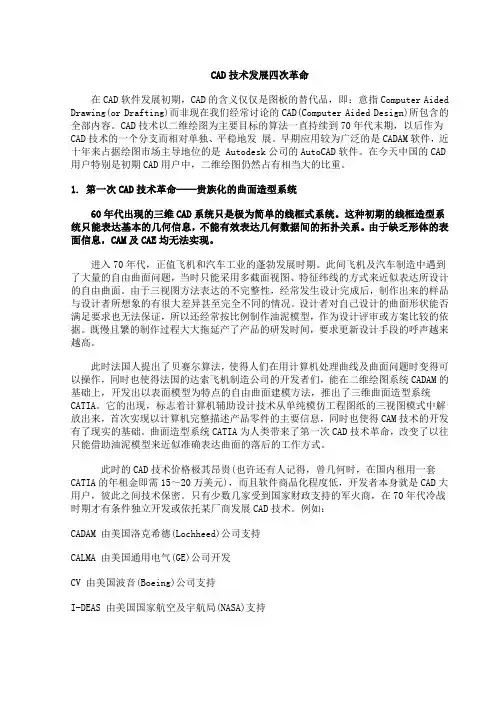

1. 第一次CAD技术革命──贵族化的曲面造型系统60年代出现的三维CAD系统只是极为简单的线框式系统。

这种初期的线框造型系统只能表达基本的几何信息，不能有效表达几何数据间的拓扑关系。

由于缺乏形体的表面信息，CAM及CAE均无法实现。

进入70年代，正值飞机和汽车工业的蓬勃发展时期。

此间飞机及汽车制造中遇到了大量的自由曲面问题，当时只能采用多截面视图、特征纬线的方式来近似表达所设计的自由曲面。

由于三视图方法表达的不完整性，经常发生设计完成后，制作出来的样品与设计者所想象的有很大差异甚至完全不同的情况。

设计者对自己设计的曲面形状能否满足要求也无法保证，所以还经常按比例制作油泥模型，作为设计评审或方案比较的依据。

既慢且繁的制作过程大大拖延产了产品的研发时间，要求更新设计手段的呼声越来越高。

此时法国人提出了贝赛尔算法，使得人们在用计算机处理曲线及曲面问题时变得可以操作，同时也使得法国的达索飞机制造公司的开发者们，能在二维绘图系统CADAM的基础上，开发出以表面模型为特点的自由曲面建模方法，推出了三维曲面造型系统CATIA。

它的出现，标志着计算机辅助设计技术从单纯模仿工程图纸的三视图模式中解放出来，首次实现以计算机完整描述产品零件的主要信息，同时也使得CAM技术的开发有了现实的基础。

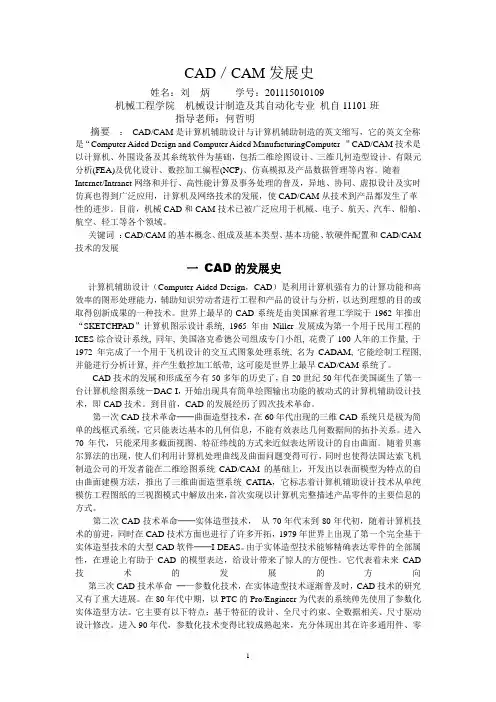

CAD／CAM发展史姓名：刘炳学号：201115010109机械工程学院机械设计制造及其自动化专业机自11101班指导老师：何哲明摘要：CAD/CAM是计算机辅助设计与计算机辅助制造的英文缩写，它的英文全称是“Computer Aided Design and Computer Aided ManufacturingComputer ”CAD/CAM技术是以计算机、外围设备及其糸统软件为基础，包括二维绘图设计、三维几何造型设计、有限元分析(FEA)及优化设计、数控加工编程(NCP)、仿真模拟及产品数据管理等内容。

随着Internet/Intranet网络和并行、高性能计算及事务处理的普及，异地、协同、虚拟设计及实时仿真也得到广泛应用，计算机及网络技术的发展，使CAD/CAM从技术到产品都发生了革性的进步。

目前，机械CAD和CAM技术已被广泛应用于机械、电子、航天、汽车、船舶、航空、轻工等各个领域。

关键词：CAD/CAM的基本概念、组成及基本类型、基本功能、软硬件配置和CAD/CAM 技术的发展一CAD的发展史计算机辅助设计（Computer Aided Design，CAD）是利用计算机强有力的计算功能和高效率的图形处理能力，辅助知识劳动者进行工程和产品的设计与分析，以达到理想的目的或取得创新成果的一种技术。

世界上最早的CAD系统是由美国麻省理工学院于1962年推出“SKETCHPAD”计算机图示设计系统, 1965年由Niller发展成为第一个用于民用工程的ICES综合设计系统, 同年, 美国洛克希德公司组成专门小组, 花费了100人年的工作量, 于1972年完成了一个用于飞机设计的交互式图象处理系统, 名为CADAM, 它能绘制工程图, 并能进行分析计算, 并产生数控加工纸带, 这可能是世界上最早CAD/CAM系统了。

CAD技术的发展和形成至今有50多年的历史了，自20世纪50年代在美国诞生了第一台计算机绘图系统－DAC-I，开始出现具有简单绘图输出功能的被动式的计算机辅助设计技术，即CAD技术。

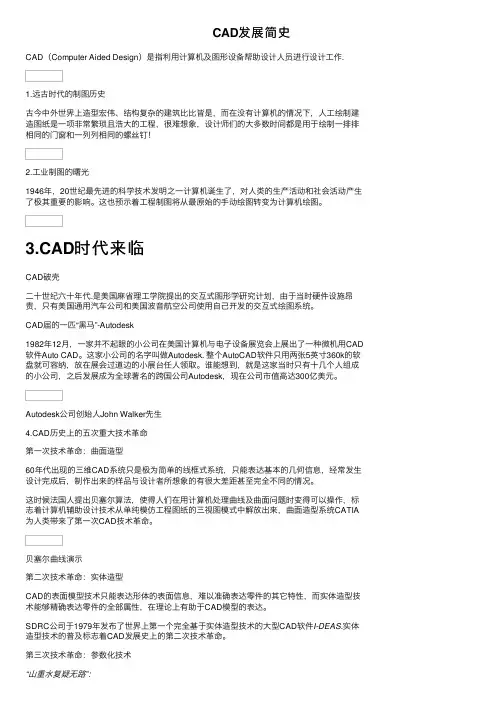

CAD发展简史CAD（Computer Aided Design）是指利⽤计算机及图形设备帮助设计⼈员进⾏设计⼯作.1.远古时代的制图历史古今中外世界上造型宏伟、结构复杂的建筑⽐⽐皆是，⽽在没有计算机的情况下，⼈⼯绘制建造图纸是⼀项⾮常繁琐且浩⼤的⼯程，很难想象，设计师们的⼤多数时间都是⽤于绘制⼀排排相同的门窗和⼀列列相同的螺丝钉！2.⼯业制图的曙光1946年，20世纪最先进的科学技术发明之⼀计算机诞⽣了，对⼈类的⽣产活动和社会活动产⽣了极其重要的影响。

这也预⽰着⼯程制图将从最原始的⼿动绘图转变为计算机绘图。

3.CAD时代来临CAD破壳⼆⼗世纪六⼗年代.是美国⿇省理⼯学院提出的交互式图形学研究计划，由于当时硬件设施昂贵，只有美国通⽤汽车公司和美国波⾳航空公司使⽤⾃⼰开发的交互式绘图系统。

CAD届的⼀匹“⿊马”-Autodesk1982年12⽉，⼀家并不起眼的⼩公司在美国计算机与电⼦设备展览会上展出了⼀种微机⽤CAD 软件Auto CAD。

这家⼩公司的名字叫做Autodesk. 整个AutoCAD软件只⽤两张5英⼨360k的软盘就可容纳，放在展会过道边的⼩展台任⼈领取。

谁能想到，就是这家当时只有⼗⼏个⼈组成的⼩公司，之后发展成为全球著名的跨国公司Autodesk，现在公司市值⾼达300亿美元。

Autodesk公司创始⼈John Walker先⽣4.CAD历史上的五次重⼤技术⾰命第⼀次技术⾰命：曲⾯造型60年代出现的三维CAD系统只是极为简单的线框式系统，只能表达基本的⼏何信息，经常发⽣设计完成后，制作出来的样品与设计者所想象的有很⼤差距甚⾄完全不同的情况。

这时候法国⼈提出贝塞尔算法，使得⼈们在⽤计算机处理曲线及曲⾯问题时变得可以操作，标志着计算机辅助设计技术从单纯模仿⼯程图纸的三视图模式中解放出来，曲⾯造型系统CATIA 为⼈类带来了第⼀次CAD技术⾰命。

贝塞尔曲线演⽰第⼆次技术⾰命：实体造型CAD的表⾯模型技术只能表达形体的表⾯信息，难以准确表达零件的其它特性，⽽实体造型技术能够精确表达零件的全部属性，在理论上有助于CAD模型的表达。

CAD技术史上的几场革命自从50年代CAD技术发展以来，到今天的广泛应用，此间经历了几次大的技术性革命，历述如下：第一次CAD技术革命——曲面造型系统60年代出现的三维CAD系统只是简单的线框式系统，它只能表达基本的几何信息，不能有效地表达几何数据间的拓扑关系。

由于缺乏形体的表面信息，CAE及CAM均无法实现。

进入70年代，正值飞机和汽车工业蓬勃发展的时期。

此间飞机及汽车制造中遇到的大量的自由曲面问题，在当时只能用多截面视图和特征纬线的方式来进行表达。

由于三视图方法表达的不完整性以及工业上的应用的需求的推动，此时法国人提出了贝赛尔算法使得用计算机处理曲线及曲面问题变的可行。

同时，法国达索飞机制造公司也基于此算法，在二维绘图系统CADAM的基础上，开发出以表面模型为特点的三维造型系统CATIA。

CATIA的出现，标志着计算机辅助设计技术从单纯模仿工程图纸的三视图模式中解放出来，首次实现以计算机完整描述产品零件的主要信息，同时也使得CAM技术的开发有了实现的基础。

曲面造型系统CATIA为人类带来了第一次CAD技术革命，改变了以往只能借助油泥模型来近似表达曲面的工作方式。

在这个时期，CAD技术价格极其昂贵，软件商品化程度也很低。

只有少数几家受到国家财政支持的军火商，在70年代冷战时期才有条件独立开发或依托某厂商发展CAD技术。

例如：CADAM由美国洛克希德(Lochheed)公司支持CALMA——由美国通用电气(GE)公司支持CV——由美国波音(Boeing)公司支持IDEAS——由美国国家航空及宇航局(NASA)支持UG——由美国麦道(MD)公司开发CATIA——由法国达索(Dassault)公司支持这时的CAD技术主要应用于军用工业。

同时一些民用主干工业，如汽车巨人也开始开发一些曲面系统为自己服务，如：SURP——大众汽车公司PDGS——福特汽车公司EUCLID——雷诺汽车公司另外丰田和通用等汽车公司也开发了自己的CAD系统但由于无军方支持，开发经费及经验不足，其开发出来的软件商品化程度较军方支持的系统要低，功能覆盖面和软件水平亦相差较大。

同步建模技术解决的关键问题： 异构CAD系统的模型共享问题，即设计 特征和设计知识的重用问题。使得产品的 设计与格式无关，与造型方法无关。 相关产品： CATIA的 Functional Modeling Part Design 技术，SolidWorks的SWIFT（SolidWorks Intelligent Feature Technology）技术， Cocreate, Irቤተ መጻሕፍቲ ባይዱnCAD,Spaceclaim等。
第五次CAD技术革命：同步建模技术
同步建模：Synchronous Modeling 无历史约束建模： history-free Modeling 动态建模：Dynamic Modeling 直接建模：Direct Modeling 同步建模技术优势四点，它们是快速捕捉设计意图，快速 进行设计变更，提高多CAD环境下的数据重用率和崭新的用 户体验。 1) 在概念设计初期，同步建模技术能够快速地在用户思考 创意的时候就将其捕捉下来，设计人员能够有效地进行尺寸 驱动的直接建模，而不用像先前一样必须考虑相关性及约束 等情况，因而可以花更多的时间用来进行创新。在创建或编 辑时，这项技术能自己定义选择的尺寸，参数和设计规则， 而不需要一个经过排序的历史记录。
2) 在设计过程中，该技术可以在几秒钟内自动完成预先 设定好的或未作设定设计变更，而以前则需要几个小时， 编辑的方式与传统的CAD系统完全不同，新的设计更改方 式无需考虑设计源自何处，也无需考虑历史树。 3）同步建模技术允许用户重用来自其它CAD系统的数 据，无需重新建模。用户通过一个快速、灵活的系统，能 够以相比原始系统更快的速度编辑其它CAD系统的数据， 并且编辑方法与采用何种设计方法无关。 4）技术提供了一种新的用户互操作体验，它可以简化 CAD操作方法，使三维变得与二维一样易用。

郑州大学现代远程教育《土木工程CAD》课程论文CAD技术的历史、现状与未来学号：姓名：完成时间：CAD技术的历史、现状与未来摘要：CAD即计算机辅助设计(CAD-Computer Aided Design) 利用计算机及其图形设备帮助设计人员进行设计工作。

简称CAD。

AutoCAD是由美国Autodesk公司于二十世纪八十年代初为微机上应用CAD技术而开发的绘图程序软件包，经过不断的完美，现已经成为国际上广为流行的绘图工具。

它的普及应用将使产品设计制造生产的传统模式发生深刻的变化，从而带动制造业技术的快速发展，是当前国际科技领域的前沿课题。

本文主要介绍了CAD技术的历史、现状与未来。

关键词：CAD,历史,现状,未来Abstract: The CAD, the Computer Aided Design (CAD - Computer Aided Design) uses Computer and the graphics device to help designers do the design work. Refer to as CAD. AutoCAD is designed by the United States in the 1980s, Autodesk company develop of the drawing program packages for microcomputer on the application of CAD technology , through continuous perfect, now has become the international popular drawing tools. The popularization and application of it will make the products design and manufacture of the production of traditional pattern to have the profound change, thus promote manufacturing technology of rapid development, is the current international science and technology domain front subject. This article mainly introduced the CAD technology history, present and future.Keyword: CAD History Present FutureCAD技术的历史CAD(Computer Aided Design)是计算机辅助设计的英文缩写，是利用计算机强大的图形处理能力和数值计算能力，辅助工程技术人员进行工程或产品的设计与分析，达到理想的目的，并取得创新成果的一种技术。

国内CAD的发展史CAD技术作为杰出的工程技术成就，已广泛地应用于工程设计的各个领域。

CAD系统的发展和应用使传统的产品设计方法与生产模式发生了深刻的变化，产生了巨大的社会经济效益。

下面跟着店铺一起来看一下国内CAD的发展史是怎么样的!探索70年代末，我国计算机应用尚处于萌芽阶段，二维CAD图纸设计是我国最早应用的CAD技术，从80年代初，CAD技术应用经历了“六五”探索，“七五”技术攻关，“八五”普及推广，“九五”深化应用四个阶段。

“七五”期间机械工业部投入8,200万元，组织浙江大学、中科院沈阳计算所、北京自动化所、武汉外部设备所分别开发四套CAD通用支撑软件，并由34家下属厂、所、校合作开发24种重点产品的CAD应用系统。

1983年8个部委在南通联合召开首届CAD应用工作会议，会上高校要求自主开发软件的呼声很高。

1986年我国启动863高技术计划，其中提到进一步深入研究CAD的可实施计划。

甩图板1991年，当时的国务委员宋健提出“甩掉绘图板”(后被简称为“甩图板”)的号召，我国政府开始重视CAD技术的应用推广，并促成了一场在工业各领域轰轰烈烈的企业革新。

甩图版工程促进了CAD技术的进一步发展。

1992年国家启动“CAD应用工程”并将它列为“九五”计划的重中之重，这都一再掀起自主开发CAD软件的新热潮。

随后，众多国产CAD企业如雨后春笋般的建立起来。

二次开发虽然从七五到九五，一些学校和研究单位已经开发了一些CAD通用支撑软件，但在当时的环境下没有很好地商品化和市场推广。

随着国外推出个人电脑上的CAD，国内涌现了一大批基于国外产品的二次开发商，浩辰就是最早的一批，是92年成立，在AutoCAD平台上开发专业应用软件。

也正是这些二次开发商推动了甩图板的工程，但同时也将国外的产品引入到中国。

自主知识产权国外软件不断并购，与二次开发商形成直接竞争，致使二次开发商生存越来越艰难。

例如Autodesk公司收购了德国的GENIUS机械软件后，一些制造业二次开发商自己的.产品逐步退出市场，许多最终成为了Autodesk的经销商。

员工培训

曲面造型系统
60年代：线框式系统 只能表达基本的几何信息
无法表达几何数据间的拓扑关系
无法实现 CAE及CAM 70年代：法国达索飞机制造公司 CATIA：以表面模型为特点的三维造型系统 提出贝赛尔算法解决计算机处理曲线和曲面问题 实现计算机完整描述产品零件的主要信息 改变了借助油泥模型来近似表达曲面的工作方式
天鸿科技
信息化系列教程

CAD技术发展史
UGS Corp. 2004.. All right reserved.
CAD技术史上的几场革命
第一次CAD技术革命——曲面造型系统 （CATIA） 第二次CAD技术革命——曲面造型技术（I-Deas） 第三次CAD技术革命——参数化技术（Pro－E） 第四次CAD技术革命——变量化技术 （I-Deas）
界面元素（UI） 界面元素（UI）
底层
几何引擎 几何引擎 拓扑引擎 拓
二维国外软件： MicroStation Autocad Cadkey 三维国外软件 UG CATIA 高端CAD系统 I-Deas Pro-E Solid Edge Solid Works 主流CAD系统 Inventor TopSolid 二维国内软件 CAXA KMCAD 艾克斯特(XTMCAD) 清华天河(PCCAD) 天喻华软(InteCAD) 凯思博宏(PICAD) 三维国内三维软件 CAXA Solid 3000
员工培训

参数化技术
PTC公司的发展历程（Parametric Technology Corp. ） 由来源于CV公司的技术人员创立 提出参数化设计的建议没有被CV公司采纳 迅速挤占了低端CAD软件市场（Autocad） 进入高端CAD市场（CATIA、SDRC、CV、UG ） 90年代PTC市场份额名列前茅 PTC收购CV公司

CAD技术发展过程 CAD技术发展史 auto cad的发展历史2009-09-23 19:24CAD即计算机辅助设计(CAD-Computer Aided Design)利用计算机及其图形设备帮助设计人员进行设计工作。

简称cad。

在工程和产品设计中，计算机可以帮助设计人员担负计算、信息存储和制图等项工作。

在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案；各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索；设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成；由计算机自动产生的设计结果，可以快速作出图形显示出来，使设计人员及时对设计作出判断和修改；利用计算机可以进行与图形的编辑、放大、缩小、平移和旋转等有关的图形数据加工工作。

cad 能够减轻设计人员的计算画图等重复性劳动，专注于设计本身，缩短设计周期和提高设计质量。

AutoCAD是由美国Autodesk公司于二十世纪八十年代初为微机上应用CAD技术而开发的绘图程序软件包，经过不断的完美，现已经成为国际上广为流行的绘图工具。

AutoCAD可以绘制任意二维和三维图形，并且同传统的手工绘图相比，用AutoCAD 绘图速度更快、精度更高、而且便于个性，它已经在航空航天、造船、建筑、机械、电子、化工、美工、轻纺等很多领域得到了广泛应用，并取得了丰硕的成果和巨大的经济效益。

AutoCAD具有良好的用户界面，通过交互菜单或命令行方式便可以进行各种操作。

它的多文档设计环境，让非计算机专业人员也能很快地学会使用。

在不断实践的过程中更好地掌握它的各种应用和开发技巧，从而不断提高工作效率。

AutoCAD具有广泛的适应性，它可以在各种操作系统支持的微型计算机和工作站上运行，并支持分辨率由320×200到2048×1024的各种图形显示设备40多种，以及数字仪和鼠标器30多种，绘图仪和打印机数十种，这就为AutoCAD的普及创造了条件。
