甲醇精馏操作规程

甲醇精馏回收塔操作规程《甲醇精馏回收塔操作规程》一、目的为了保证甲醇精馏回收塔的安全运行，提高甲醇回收率，规范操作流程，制定本规程。

二、适用范围本规程适用于甲醇精馏回收塔的操作人员，包括操作人员和监测人员。

三、操作流程1. 检查设备每天工作开始前，操作人员要对甲醇精馏回收塔进行检查，确保设备完好无损。

2. 启动设备按照操作程序启动甲醇精馏回收塔，确保设备运行稳定。

3. 调节操作参数根据甲醇精馏回收塔的工艺要求，合理调节操作参数，如温度、压力等。

4. 进料操作将原料甲醇送入甲醇精馏回收塔，确保进料操作平稳。

5. 收集产品收集甲醇精制后的产品，定期进行检测和分析，确保产品质量符合标准要求。

6. 停车操作工作结束后，根据操作程序进行停车操作，确保甲醇精馏回收塔安全停车。

四、安全注意事项1. 操作人员必须严格按照操作程序进行操作，禁止擅自调整设备。

2. 在操作过程中，严禁吸烟、使用明火。

3. 设备运行过程中，操作人员要保持警惕，及时发现并处理异常情况。

4. 操作人员必须穿着符合要求的工装，做好个人防护。

五、责任分工1. 操作人员负责具体操作甲醇精馏回收塔的工作。

2. 监测人员负责对甲醇精馏回收塔的运行情况进行监测，并做好相关记录。

六、监督检查相关部门要对甲醇精馏回收塔的操作情况进行定期监督检查，发现问题及时处理。

七、附则本规程自颁布之日起执行，如有需要进行修改，需经相关部门审批。

总之，甲醇精馏回收塔操作规程的制定是为了保障设备运行安全，提高甲醇回收率，确保产品质量，同时也要求操作人员严格按照规程进行操作，做好安全防范措施。

甲醇合成装置精馏岗位操作规程2019-XX-XX发布 2019-XX-XX实施XX公司发布XX公司甲醇合成装置精馏岗位操作规程目录1．主题内容与适用范围 (1)2．引用标准 (1)3．岗位任务和管辖范围 (1)3.1岗位任务 (1)3.2管辖范围 (1)4．岗位职责与权限 (1)5．成品及原材料规格 (2)6．生产原理及流程说明 (2)6.1精馏原理 (2)6.2流程说明 (3)7．开停车及正常操作 (5)7.1原始开车准备 (5)7.2原始开车 (6)7.3再开车 (8)7.4停车 (8)7.5泵的使用 (9)7.6甲醇精馏的正常操作 (11)8．不正常现象及产生的原因和相应的处理措施 (12)8.1不正常现象及其处理 (13)8.2打破精馏平衡的原因 (14)9．岗位交接班制度 (15)附表1 (18)附表2 (19)附表3 (20)1、主题内容与适用范围本规程规定了甲醇合成装置精馏岗位的工作内容与操作方法程序。

本规程适用于甲醇合成装置精馏岗位操作人员及其有关管理人员和工程技术人员指导生产。

2、引用标准GB/T1.1标准化工作导则第一部分：标准的结构和编写规则。

GB/T15497企/标准体系技术标准体系的构成和要求。

依据国家化工行业相关标准。

3、岗位任务和管辖范围3.1岗位任务将来自甲醇合成岗位的粗醇，通过双效法三塔精馏工艺进行精制，利用其液体混合物不同组分的挥发度不同的原理，脱除粗甲醇中的水、二甲醚、乙醇以及其它杂质，在塔顶得到纯度较高的精甲醇，然后经精甲醇中间储槽送往甲醇成品罐。

为了降低甲醇中有机杂质的含量，必须连续从汽提塔侧线采出甲醇油，同时从预塔回流液中间断采出甲醇油，以保证甲醇的产品质量，采出的甲醇油外卖或其它方式处理。

3.2管辖范围本岗位所属的精馏塔、换热器、储槽(罐)、泵、阀门、电气仪表、消防设施及生产用具等。

4、岗位职责与权限4.1岗位人员必须熟知工艺流程，懂得设备性能及结构，掌握安全生产知识和操作技能，认真执行各项规章制度，负责本岗位的开停车及正常生产操作，负责不正常现象及事故处理，维护好本岗位的设备、管线、阀门、电气仪表装置、通讯设施、监控设施、防护器材及其它工器具等，搞好岗位建设。

甲醇精馏岗位安全操作规程1.甲醇中毒的预防甲醇在常温下为无色透明液体，稍具酒精的芳香，甲醇为神经性毒物，经呼吸道、肠道皮肤具有明显的麻醉作用，人误饮5~10ml即可导致严重中毒，因此在生产过程中应采取措施防止毒物对工作环境的污染，减少接触机会，具体措施如下几点。

①防止甲醇泄露是预防中毒的根本措施，提高阀门、泵、法兰的密封性能，发现跑、冒、滴、漏要立即处理，必要时停车抢修。

②.加强厂房内的通风，防止少量毒气在环境中积累。

③取样分析样品要托善保存、处理，跑、冒、滴、漏液体要引走，不得在地沟下水道累积。

④在有毒化境中工作中，要戴防毒面具，接触甲醇分析取样时要带好防护用具。

2.甲醇生产的防火、防爆①、甲醇常温下是液体，极易燃烧，用水稀释的甲醇在一定温度下仍能燃烧，水分含量15%甲醇在500°C情况下就能引起自燃着火。

②.甲醇的防爆首要问题是防火，要从防火做起，贮存甲醇罐，管线附近要严禁货源，应有明显标记，厂房内不要存放易燃物，地沟要保持畅通，防止可燃液体积累在地沟内，备用必须的防护器材和设施。

转化岗位安全操作规程1.预热炉点火安全操作要点：A.燃料煤气管线必须置换合格，氧小与0.5%，才能投入点火必须严格执行。

B.在点火前，预热炉膛内必须用蒸汽吹扫，取样分析炉膛内可燃物（CO+H2)≤0.5%,才能点火，以防炉膛爆炸。

C.如果一次点火不成功，第二次点火之前，必须开大烟囱蝶阀，打开蒸汽认真置换炉膛内可燃气体，取样分析（CO+H2)≤0.5%才能进行第二次点火。

D.点火时应严格遵守先点明火，后开煤气的操作顺序，不得颠倒。

E.炉膛内及时（做好点火前）通入传热介质，严禁出现干烧炉膛内盘管的现象。

F.在升温过程中，应随时观察炉体表面、内表面及炉管膨胀情况，观察炉壳情况和钢结构，有无异常变化，若发现问题及时向车间领导及调度汇报，做好记录。

G.坚持每小时巡检一次，用红外线测温仪对炉壁不同位置进行壁温测量，对数据做好记录。

甲醇精馏岗位安全操作规程甲醇是一种广泛用于工业生产的重要化工产品，在其生产工艺中，甲醇精馏岗位的操作工作非常重要。

为了确保这些工作过程的安全，需要建立甲醇精馏岗位的安全操作规程。

一、甲醇精馏岗位的概述甲醇精馏岗位是生产流程的重要环节之一，主要是通过物料沸腾、凝聚以及升华等过程，将甲醇产品进行分离和提纯工作。

甲醇精馏岗位包括原料采集、物料输送、料液分离、热能控制等多个环节，这些环节之间存在着相互关联和影响。

二、甲醇精馏岗位安全操作规程的制定为了确保甲醇精馏岗位的操作安全，需要制定相应的安全操作规程，包括以下几个部分。

1.操作人员的要求对于甲醇精馏岗位的操作人员，需要具备扎实的化学、物理知识以及丰富的工作经验，同时需要具备一定的安全意识和应急处置能力。

为了确保操作人员的安全，必须进行岗位培训，了解甲醇的危险性以及操作的注意事项等。

2.操作环境的要求甲醇精馏岗位必须保持干燥、清洁、通风良好的操作环境，要严格控制温度、压力、湿度等操作环境参数，以确保操作的稳定性和安全性。

3.操作流程的要求甲醇精馏岗位的操作要按照流程要求逐步进行，严格控制物料的输送和管理，避免操作过程中出现超温、超压等危险条件。

同时，要注意物料的堵塞和泄漏问题，避免发生安全事故。

4.应急预案的要求对于甲醇精馏岗位的操作过程，必须建立相应的应急预案，对于可能发生的危险事故进行预防和应对。

应急预案需要考虑到不同危险情况的处理方法，制定相应的处理流程和操作要求，以及必要的应急装备和救援措施。

三、甲醇精馏岗位的安全注意事项1.危险性甲醇具有易燃、有毒等危险性质，在操作过程中必须严格控制温度、压力等环境参数，确保操作的安全性。

2.设备维护甲醇精馏岗位的设备必须保持良好的维护状态，避免操作过程中出现设备故障和泄漏等问题。

3.动火管制甲醇精馏岗位禁止进行动火作业，防止引发火灾事故。

4.个人防护甲醇精馏操作过程中，需要进行适当的个人防护，包括佩戴防护帽、眼镜、口罩、手套等防护用品。

1 岗位生产任务及意义 (1)2 生产原理和工艺流程 (1)2.1精馏原理 (1)2.2工艺流程 (2)3 生产操作方法 (3)3.1正常生产时操作方法 (3)3.2单体设备的开停车与倒车 (5)3.3系统开车与停车 (6)3.4停车 (8)4 建立以岗位责任制为中心的八项管理制度 (9)5 不正常情况及事故处理 (9)6 安全技术要点及保安措施 (13)7 附表 (13)7.1设备名称代号规格性能一览表 (13)7.2分析化验项目频次表 (20)7.3仪表自调一览表 (20)7.4现场仪表一览表 (21)7.5DCS系统仪表一览表 (23)1 岗位生产任务及意义本岗位的任务就是脱除粗甲醇中的二甲醚等轻组分及水、乙醇等其它重组分，生产美国AA级和GB338—92高纯度级的精甲醇，经中间贮槽送往甲醇罐区，同时副产杂醇油及预塔轻馏分。

废水经气提塔处理达到排放标准排放。

本操作法规定了甲醇精馏岗位的生产任务，生产原理和工艺流程，正常生产操作方法和工艺指标，系统的开车与停车，异常情况及处理，安全技术要点及保安措施等内容。

本操作法适用于甲醇精馏岗位和总控岗位的工艺操作技术。

2 生产原理和工艺流程2.1 精馏原理甲醇精馏是根据在相同温度下，同一液体混合物中不同组分的挥发度不同,经多次部分气化和多次部分冷凝最后得到较纯的组分，实现混合物分离的操作过程。

如图：轻组分Y和重组分X混和液X f进入第一分离器，若将第一级溶液部分气化得到气相产品冷凝液，然后再将冷凝液在第二级分离器中部分气化，再经第二级冷凝器冷凝得溶液中的组分Y2必大于Y1，这种部分气化，这种部分气化部分冷凝的次数（即级数）越多，所得轻组分Y浓度越高，最后几乎可得到纯态的易挥发组分.同理，若将从各分离器所得溶液产品进行多次部分气化和分离，那么这种级数愈多，得到的溶液组分X浓度越高，最后可得到几乎纯态的难挥发组分。

就是根据这种原理，每一塔数相当一级分离器，经多次的部分气化和冷凝，会在预精馏塔中将粗甲醇中的轻组分从塔顶中除去,在加压塔和常压塔中，在塔顶得到较高纯度的精甲醇，常压塔底排出精馏残液。

目录1.岗位任务2.基本原理2.1精馏原理2.2回流液在精馏分离过程中的作用2.3热虹吸式再沸器的工作原理2.4术语2.5精馏系统的组成3.工艺流程简述4.工艺操作指标5.生产操作要点5.1正常生产时工艺调节的原则5.2影响甲醇精馏效果的因素5.3精馏系统操作调节要点5.4系统开车与停车5.5单体设备的开停车与倒车5.6 离心泵常见故障、原因及处理6.生产常见事故处理7.设备一览表8.安全技术规程8.1安全技术8.2甲醇中毒症状及救护措施8.3有害物质相关参数及防范措施9.附表9.1甲醇精馏系统工艺参数一览表9.2精馏工段调节阀一览表9.3甲醇质量指标1.岗位任务：本岗位的任务就是脱除粗甲醇中的二甲醚等轻组分及水、乙醇等其它重组分、生产出优等品的精甲醇,经中间贮槽送往甲醇罐区，同时副产杂醇油。

2.基本原理：22.1 精馏原理利用液体混合物中各组分具有不同的沸点，在一定温度下各组分所具有的不同蒸汽压，在精馏塔各块塔板上形成浓度剃度，使下降液体与上升蒸汽两者间发生热交换和质交换，液体中部分冷凝，使其沸点不同的物质得到分离，如此反复多次，以达到分离混合物的目的。

2.2 回流液在精馏分离过程中的作用精馏塔的分离过程：在塔釜中的混合液，借间接加热使其易挥发组分气化（当然也有部分难挥发组分被气化了）气化了的蒸汽从塔釜进入精馏塔中，并沿塔上升，在塔顶出来进入冷凝器；由于冷凝器的冷凝作用，使一部分蒸汽冷凝（其中难挥发组分首先被冷凝下来），冷凝液沿塔内回流下来，此液体称回流液。

在回流液沿塔内下流过程中，与塔内不断气化上升的蒸汽相遇；此时，蒸汽与回流液体便发生这样一种作用：上升的蒸汽放出一定的热量给比它温度低的向下流动的液体，回流液得到热量后，3其易挥发组分气化沿塔上升，从而增大了塔中上升蒸汽中易挥发组分的浓度。

失去部分热量后的蒸汽，部分（主要是难挥发成份）变为液体，此液体与由上而下来的液体中高沸点的组分的含量，这种作用在化工原理上称为质交换过程，或称传质过程。

甲醇精馏岗位安全操作规程甲醇精馏岗位安全操作规程第一章总则为了保障岗位安全，避免事故发生，减少人员和财产的损失，根据《危险化学品安全管理条例》和公司安全管理规定，制定本操作规程。

第二章工艺流程及设备1. 工艺流程甲醇精馏的工艺流程如下：加料→预热→蒸馏→冷凝→收取产品2. 设备甲醇精馏的主要设备有蒸馏塔、加热炉、换热器、冷凝器、过滤器、计量泵等。

第三章安全操作规程1. 岗位职责a. 生产经理：负责生产计划的制定，安排人员上岗，对生产过程进行监督管理，确保生产安全。

b. 作业人员：按照操作规程进行精馏作业，认真执行安全操作规程，及时发现和处理异常情况，确保生产安全。

2. 工作前准备a. 查看设备运行情况，确认设备正常。

b. 检查管道连接是否正确，阀门是否开启。

c. 查看计量装置、温度计、压力计是否正常，准确。

d. 检查加热炉、冷却水系统是否正常，是否准备足够。

e. 确认作业人员已经佩戴好安全帽、安全鞋，并进行了安全培训。

3. 操作流程a. 加料：按照生产工艺规定，在蒸馏塔中加入适量的甲醇。

b. 预热：将甲醇加热至预设温度，提高精馏效率。

c. 蒸馏：底部加热器加热，将液体蒸发成气体，从塔底进入分馏塔，经过塔板层层分离，升华出纯度较高的甲醇气体。

d. 冷凝：将升华的甲醇气体冷却，在冷凝器中冷凝成液体，然后收入集液瓶中。

e. 收取产品：将收集的甲醇液体过滤后，进行装车或储存。

4. 注意事项a. 严格按照操作规程进行操作，熟悉设备功能和特点，遵守工艺要求。

b. 加热温度要控制在允许范围内，避免产生危险物质，防止产生剧烈反应。

c. 操作过程中严格遵守防静电措施，禁止使用易产生火花的设备进行操作。

d. 在操作过程中需要做好加热炉、冷凝器、过滤器的检查和维护，及时清理设备杂物，保证设备干净、通畅。

e. 严格遵守操作规程，有异常情况时及时报告上级主管。

第四章应急预案1. 生产过程中，如遇到意外情况，随时观察设备运行情况，决定是否需要采取应急措施。

间歇式甲醇精馏操作规程1. 引言本操作规程旨在规范间歇式甲醇精馏操作流程，确保生产过程的安全和稳定性。

本文档将具体描述操作步骤、注意事项和安全措施。

2. 设备准备在进行甲醇精馏操作之前，需要准备以下设备和材料： - 甲醇精馏塔 - 蒸馏设备（如蒸汽发生器） - 冷却设备（如冷却器） - 泵 - 管道连接件 - 安全设备（如安全阀、压力表） - 甲醇溶液3. 操作步骤3.1 准备工作1.检查甲醇精馏塔和相关设备是否处于良好状态。

2.检查管道连接是否紧固。

3.检查安全设备是否正常工作。

3.2 开启设备1.开启蒸汽发生器并调整温度，使其达到适宜的蒸汽发生温度。

2.开启冷却设备，确保甲醇精馏塔内温度控制在安全范围内。

3.启动泵，将甲醇溶液引入甲醇精馏塔。

3.3 调节操作条件1.根据需要，调节蒸汽发生器的温度和冷却设备的冷却效果，以控制甲醇精馏塔内的温度。

2.根据需要，调节泵的流量，以维持甲醇精馏塔内适宜的液位。

3.4 分离甲醇1.在甲醇精馏塔内，甲醇会向上升华并在顶部冷凝，然后被收集。

2.定期检查甲醇收集容器的液位，并及时更换。

3.5 结束操作1.当甲醇溶液消耗完毕或生产周期结束时，关闭泵。

2.关闭蒸汽发生器和冷却设备。

3.清洁设备和管道，确保设备处于良好状态。

4. 注意事项•操作人员应严格按照操作规程操作，并遵守安全规定。

•在操作过程中，应保持设备和管道的清洁。

•定期检查设备和安全设施，确保其正常工作。

•发现设备故障或异常情况时，应及时停机并报告维修。

•操作过程中出现泄漏或其他紧急情况时，应立即停止操作，采取紧急措施。

5. 安全措施•严禁操作人员单独操作，必须由经过培训的人员进行操作。

•操作人员应穿戴个人防护装备，包括安全帽、防护眼镜、防护服等。

•操作人员应经过必要的安全知识培训和操作规程培训。

•在操作过程中，应密切关注设备运行状态，如发现异常应及时报告。

•定期进行应急演练，提高操作人员的应急处理能力。

甲醇精馏岗位操作规程(三塔精馏)操作规程一：岗位任务1：通过脱醚塔除去粗醇中的轻组分(即低沸点物质)。

2：通过加压精馏塔取出部份精甲醇。

3：通过常压精馏塔取出精甲醇并分出残液。

4：把合格的精甲醇产品送往成品库，把不合格的精甲醇送回粗醇贮槽或者地下槽。

二：精馏原理把液体混合物经过多次部份气化和部份冷凝，使液体分离成相当纯的组分的操作称为精馏，连续精馏塔可以想象是由一个个简单蒸馏釜串联起来，由于原料液中组分的挥发度不同，每经过一个蒸馏釜蒸馏一次，蒸汽中轻组分的含量就提高一次，即 yn+1＞yn＞x (y 代表气相组成， x 代表液相组成)，增加蒸馏釜的个数就可得到足够纯的轻组分，而塔釜中残液中所含轻组分的量会越来越少，接近于零。

将这些蒸馏釜叠加起来，在结构上加以简化即成为精馏塔。

随着精馏操作压力的提高，液体混合物的沸点相应提高，加压精馏塔顶甲醇的冷凝温度相应提高，利用加压精馏塔塔顶的较高温度的成品甲醇的冷凝热来作为常压精馏塔的再沸器热源，这样可以降低甲醇精馏的蒸汽消耗。

本工序就是利用脱醚塔、加压精馏塔、常压精馏塔分出粗醇中的轻组分物质和重组分物质而得到产品精甲醇。

三塔均采用垂直筛板塔，它比传统的浮阀塔板有更好的传质、传热性能。

三：工艺流程从粗醇工段送来的浓度为 90%摆布的粗甲醇到粗醇贮槽，经粗醇泵打到粗醇预热器，由蒸汽冷凝液提温至80℃摆布进入脱醚塔；脱醚塔下部的脱醚塔再沸器采用 0.5Mpa 饱和蒸汽间接加热液体粗醇，保持温度在80℃摆布，塔顶温度用回流液控制在70℃摆布，排气温度控制小于55℃，粗甲醇应加碱控制其 PH 值，以减少粗醇介质对设备的腐蚀，同时为了增加轻组分物质与甲醇的沸点差，应控制粗醇具有一定的浓度，普通控制预后比重在 0.84~0.87 之间。

从脱醚塔顶冷凝器冷凝下来的液体进脱醚塔回流槽，经脱醚塔回流泵再打入塔内作为回流。

从排气冷凝器冷凝下来的低沸点液体去杂醇油贮槽。

脱醚塔釜液挨次通过加压塔进料泵、预后粗醇预热器进入加压精馏塔，用 0.5MPa 蒸汽加热釜液，控制塔釜温度在130~132℃。

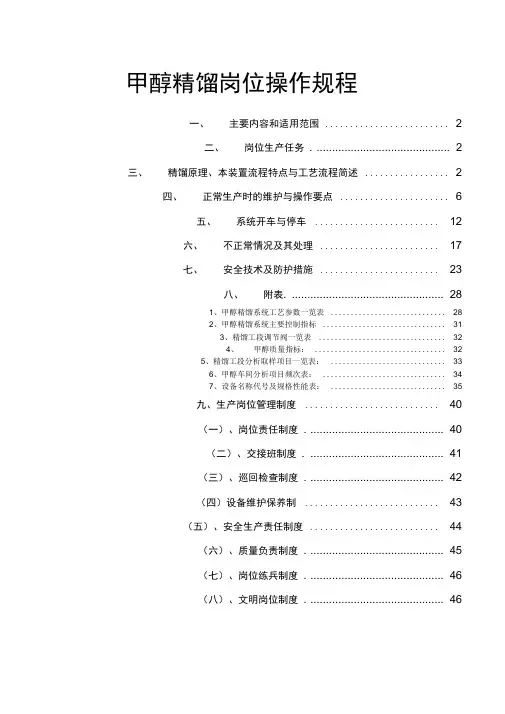

甲醇精馏岗位操作规程一、主要内容和适用范围 (2)二、岗位生产任务. (2)三、精馏原理、本装置流程特点与工艺流程简述 (2)四、正常生产时的维护与操作要点 (6)五、系统开车与停车 (12)六、不正常情况及其处理 (17)七、安全技术及防护措施 (23)八、附表. (28)1、甲醇精馏系统工艺参数一览表 (28)2、甲醇精馏系统主要控制指标 (31)3、精馏工段调节阀一览表 (32)4、甲醇质量指标： (32)5、精馏工段分析取样项目一览表： (33)6、甲醇车间分析项目频次表： (34)7、设备名称代号及规格性能表： (35)九、生产岗位管理制度 (40)（一）、岗位责任制度. (40)（二）、交接班制度. (41)（三）、巡回检查制度. (42)（四）设备维护保养制 (43)（五）、安全生产责任制度 (44)（六）、质量负责制度. (45)（七）、岗位练兵制度. (46)（八）、文明岗位制度. (46)主要内容和适用范围本操作规程规定了甲醇精馏岗位生产任务，生产原理和工艺流程，正常生产方法和工艺指标，系统的开车与停车，不正常情况及处理，安全技术要点及安全防护措施等内容。

本操作规程适用于甲醇精馏现场和中控岗位的工艺操作技术。

二、岗位生产任务本岗位的任务就脱除粗甲醇中的二甲醚等轻组分及水、乙醇、石蜡、高沸点杂醇等其它重组分，生产出美国AA级和GB338-2004高纯度的精甲醇，经中间贮槽送往甲醇罐区，同时副产杂醇油及预塔馏分。

三、精馏原理、本装置流程特点与工艺流程简述1、精馏原理甲醇精馏是根据在相同温度下，同一液体混合物中不同组分的挥发度不同，经多次部分汽化和多次部分冷凝，不形成共沸物，最后得到较纯的组分，实现混合物分离的操作过程。

根据这种原理，每一层塔板相当于一级分离器，经多次的部分汽化和冷凝，在预精馏塔中，将粗甲醇中的轻组分从塔顶中除去，在加压塔和常压塔塔顶得到较高纯度的精甲醇，常压塔底排出精馏残液。

河南煤化集团中新化工有限责任公司甲醇厂精馏技术操作规程编写：审核：复审：审定：批准：2010年2月25日目录第一部分生产工艺介绍一、生产工艺原理二、生产工艺流程叙述第二部分技术操作规程一、岗位任务二、岗位管辖范围设备、阀门主要参数三、工艺指标一览表1.检测项目表2.分析项目表3.物料平衡数据表四、操作规程（一）开车1.原始开车2.短停后的开车（二）停车1.计划长期停车2.计划短期停车3.紧急停车（三）正常操作1.加减负荷2.操作要点3.转动设备开停车操作（四）注意事项（五）日常维护要求（六）异常现象及事故处理（七）事故预案五安全卫生（一）甲醇（二）二甲醚（三）甲醇生产中的防火和防爆附录一精醇系统吹除方案附录二试压试漏附录三水联运附录四 20℃甲醇水溶液的重量比浓度与密度的关系表第一部分生产工艺介绍一、生产工艺原理粗甲醇精馏就是根据粗甲醇中各种组分的沸点和相对挥发度的不同，在精馏塔内的热质传递元件上，通过建立物料、热量和汽液相平衡，在汽液相之间连续不断地实现热质的传递：在液相由上向下流动的过程中，由于塔内温度由上到下连续升高，沸点低、易挥发的轻组分相对地从液相向气相中扩散传递，而气相在由下向上流动的过程中，由于温度连续降低，沸点高、挥发度较低的重组分则相对地向液相中凝集传递，同时热量从气相向液相传递。

经过在精馏塔内反复多次连续地进行这种热质传递，最终实现关键轻组分在塔顶高浓度集聚、重组分在塔底高浓度集聚的分离过程。

本甲醇精馏装置采用的是一种高效并流喷射的新型垂直筛板塔板为塔内件的三塔双效精馏工艺，与传统的泡罩、筛板、浮阀塔板相比，具有传质效率高、处理能力大、抗堵塞、压降低、操作弹性好及易检修、造价低等优点，能够生产出优等级的甲醇产品。

二、生产工艺流程叙述自甲醇合成工段V2502来的粗甲醇先进入粗甲醇贮罐（V2601A/B）。

再经预塔进料泵（P2601A/B）送至预精馏塔（C2601）,选择36塔板进料。

河南煤化集团中新化工有限责任公司甲醇厂精馏技术操作规程编写：审核：复审：审定：批准：2010年2月25日目录第一部分生产工艺介绍一、生产工艺原理二、生产工艺流程叙述第二部分技术操作规程一、岗位任务二、岗位管辖范围设备、阀门主要参数三、工艺指标一览表1.检测项目表2.分析项目表3.物料平衡数据表四、操作规程（一）开车1.原始开车2.短停后的开车（二）停车1.计划长期停车2.计划短期停车3.紧急停车（三）正常操作1.加减负荷2.操作要点3.转动设备开停车操作（四）注意事项（五）日常维护要求（六）异常现象及事故处理（七）事故预案五安全卫生（一）甲醇（二）二甲醚（三）甲醇生产中的防火和防爆附录一精醇系统吹除方案附录二试压试漏附录三水联运附录四 20℃甲醇水溶液的重量比浓度和密度的关系表第一部分生产工艺介绍一、生产工艺原理粗甲醇精馏就是根据粗甲醇中各种组分的沸点和相对挥发度的不同，在精馏塔内的热质传递元件上，通过建立物料、热量和汽液相平衡，在汽液相之间连续不断地实现热质的传递：在液相由上向下流动的过程中，由于塔内温度由上到下连续升高，沸点低、易挥发的轻组分相对地从液相向气相中扩散传递，而气相在由下向上流动的过程中，由于温度连续降低，沸点高、挥发度较低的重组分则相对地向液相中凝集传递，同时热量从气相向液相传递。

经过在精馏塔内反复多次连续地进行这种热质传递，最终实现关键轻组分在塔顶高浓度集聚、重组分在塔底高浓度集聚的分离过程。

本甲醇精馏装置采用的是一种高效并流喷射的新型垂直筛板塔板为塔内件的三塔双效精馏工艺，和传统的泡罩、筛板、浮阀塔板相比，具有传质效率高、处理能力大、抗堵塞、压降低、操作弹性好及易检修、造价低等优点，能够生产出优等级的甲醇产品。

二、生产工艺流程叙述自甲醇合成工段V2502来的粗甲醇先进入粗甲醇贮罐（V2601A/B）。

再经预塔进料泵（P2601A/B）送至预精馏塔（C2601）,选择36塔板进料。

精馏工段工艺技术及操作规程目录第一章适用范围及职责范围第二章甲醇精馏工艺原理第三章工艺流程简述第四章工艺操作指标、质量要求第五章原始开车步骤第六章精馏工段停车步骤第七章精馏工段再开车第八章正常维护与操作要点第九章异常情况及处理第十章精馏设备一览表第十一章精馏工段工艺流程图（见附图）第十二章三塔构造简图（附图）第十三章甲醇的性质第十四章甲醇精馏岗位分析项目及方法第十五章精醇质量控制第十六章事故处理第十七章安全、工业卫生、环保要求第十八章巡回检查第十九章冬季防冻要点第一章适用范围及职责范围1、适用范围本操作仅适用于煤制甲醇装置甲醇精馏岗位2、本岗位主要任务将甲醇合成工段生产的粗甲醇(含醇量92%左右,杂质有水、二甲醚、乙醇等)进行多次蒸馏提纯，制得纯度在99.9%以上的精甲醇。

3、职责范围(1)、负责岗位所有设备、管线、仪表、电器、贮槽、泵等设施的操作，维护保养，主要设备有预精馏塔、加压精馏塔、常压精馏塔、三塔回流槽、粗醇入料泵、加压塔入料泵、三塔回流泵、碱液泵、三塔再沸器、预塔回流蒸发冷凝器、加压塔精甲醇蒸发冷凝器、常压塔回流蒸发冷凝器、三合一蒸发冷凝器等设备。

(2)、在值班期间，坚守岗位，认真操作，并按时填写操作记录表和规范各项考核表，遵守并严格执行各项工艺指标和安全技术规程。

(3)、在值班期间接受值班长和调度的领导，对生产中出现的问题及时向值班长或值班主任汇报。

(4)、负责保管好本岗位的工器具及防护器材，并做到文明生产。

(5)、认真做好交接班工作，并做到交接高风格。

第二章甲醇精馏工艺原理为了得到纯甲醇，利用甲醇与杂质之间各种物理性质的差异，将杂质分离，在甲醇精制时，通常用精馏与萃取等方法把液体混合物进行多次部分气化，同时又把产生的蒸汽多次部分冷凝，使混合物分离为所要求组分的操作过程称为精馏。

对于一次气化和一次冷凝来说，由于液体混合物中所含组分的沸点不同，当其在一定温度下部分气化时，因低沸点物易于气化，故它在气相中的浓度较液相高，而液相中高沸点物的浓度较气相高，这就改变了气、液两相的组成。

甲醇精馏工艺流程甲醇精馏是一种常用的分离和纯化甲醇的工艺，它能有效地提高甲醇的纯度和收率。

甲醇精馏工艺流程如下：1.原料准备：将含有甲醇的混合物作为原料，通常是甲醇和水的混合物。

首先，需要对原料进行预处理，去除其中的杂质和固体颗粒。

2.加热和蒸发：将预处理后的原料送入蒸发器中，通过加热使其达到沸点，甲醇和水开始蒸发。

在蒸发过程中，甲醇和水会形成蒸汽，进入精馏塔中。

3.精馏塔：精馏塔是甲醇精馏工艺中的核心设备。

它通常由多个塔板组成，每个塔板上都有一层塔盘。

蒸汽从底部进入塔盘，沿着塔盘向上升，通过塔盘的孔洞进入到上一层塔盘。

在塔盘上，蒸汽与下降的液体产生接触，并发生物理和化学反应。

4.分馏和分离：在精馏塔中，甲醇和水的汽液混合物根据其沸点的差异进行分馏和分离。

由于甲醇的沸点较低，它会更快地升至塔顶，而水则会滞留在底部。

当液体通过塔板时，会与蒸汽发生交换，使物质分离得更加彻底。

5.冷凝和回收：当甲醇蒸汽上升到塔顶时，会进入冷凝器进行冷却和冷凝。

冷却后的甲醇会凝结为液体，并从冷凝器底部流出。

这部分冷凝的液体就是纯度较高的甲醇。

冷却后的水蒸汽会从冷凝器顶部排出，并经过处理后进行再利用。

6.储存和提纯：通过以上工艺，可以得到一定纯度的甲醇。

最后，将甲醇存储在合适的容器中，通过进一步的提纯工艺，如蒸馏、洗涤等，可以得到更高纯度的甲醇。

甲醇精馏过程中需要注意的问题包括操作温度、压力、流量以及适当的控制操作参数，以保证甲醇的高纯度和高收率。

此外，还需要注意安全防范措施，以防止甲醇泄漏和产生危险的化学反应。

1. 岗位职责1.1在甲醇班长的领导下,完成其分配的作业任务1.2严格执行本岗位操作技术规程安全技术规程,确保人身、设备安全和产品质量稳定。

1.3负责对各种工艺数据如实记录,并定时向生产调度室汇报,服从生产调度室的指挥及安排。

1.4管好岗位所配工具、用具、防护器材、消防器材,通信联络设施和照明。

1.5负责本岗位所管理设备的维护保养与文明生产。

1.6发现生产异常或设备故障时应及时处理,并将发生的原因和处理经过及时向班长和生产调度室汇报。

1.7负责在《精馏岗位操作记录报表》上填写各项工艺技术参数:在《生产作业交接班记录》中填写生产记录。

2. 工艺流程简述及工艺指标2.1 精馏原理：利用液体混合物中各组份具有不同的沸点,在一定温度下各组分所具有的不同蒸汽压,在精馏塔各块塔板上形成浓度梯度,使下降液体与上升蒸汽两者间发生热交换和质量交换,液体部分汽化,汽体部分冷凝,使其沸点不同的物质得到分离,如此反复多次,以达到分离液体混合物的目的。

回流比：精馏段内液体回流量与采出液量之比。

液泛：精馏塔中塔内上升蒸汽速度过大,超过了最大允许速度并增大至某一数值,液体被汽体阻拦不能向下流动,越积越多,甚至可从塔顶溢出,称为液泛。

2.2 工艺流程简述：从甲醇合成工段来的粗甲醇,温度40℃，压力0.4MPa,通过粗甲醇缓冲槽（F40501）,经粗甲醇预热器、(C40510)预热至70℃左右进入预精馏塔（E40501）。

为中和粗甲醇，用碱液泵（J40506A、B）向预塔内加入浓度为1－5%(wt%)的NaOH水溶液。

从预塔（E40501）塔顶出来的气体温度74℃, 压力0.05MPa,经预塔冷凝器I（C40502）和预塔冷凝器II（C40503）用循环水分级冷凝后温度降至40℃,冷凝下来的甲醇溶液收集在预塔回流槽（F40508）内,通过预塔回流泵（J40509AB）加压后,从预塔上部进入到预塔内。

预塔再沸器（C40501）的热源为低压蒸汽。

甲醇精馏回收塔操作规程1. 引言甲醇精馏回收塔是常用的工业装置，用于分离和回收甲醇。

为了确保操作安全和高效性，制定本操作规程，以指导操作人员进行正确的操作。

2. 设备概述甲醇精馏回收塔由塔体、塔盘、塔底等主要组成部分构成。

其工作原理是利用甲醇与其他成分的物理性质差异，通过塔盘的分离和回收工艺，实现甲醇的精馏和回收。

3. 操作准备3.1 设备检查在每次操作前，操作人员应对甲醇精馏回收塔的设备进行检查。

检查项目包括塔体的密封性、各接口的连接情况、塔盘的状态等。

如发现任何异常情况，应及时通知维修人员进行处理。

3.2 操作工具准备操作人员应准备好所需的操作工具，包括检修灯、搬运工具、除尘工具等。

确保操作工具齐全，并定期检查工具状态。

3.3 安全防护准备操作人员应按照相关规定穿戴好防护装备，包括安全帽、防护眼镜、防护服等。

特别是对于涉及有毒物质的操作，必须戴好防毒面具，并进行必要的培训和演练。

4. 操作流程4.1 开启设备在操作开始前，操作人员应确保设备已处于正常状态，并按照操作程序开启设备。

开启设备的具体步骤包括打开进料阀门、开启冷凝器、开启泵等。

4.2 设置操作参数根据所需的生产要求，设置适当的操作参数，包括进沸石塔的温度、进料流量、管道压力等。

操作人员应通过仪表和控制系统进行相应的调整。

4.3 监测操作过程在操作过程中，操作人员应始终保持目视监测和仪器监测的结合，及时掌握关键数据的变化情况。

特别需要注意的是甲醇的回收比例、塔盘的液位、温度的变化等。

4.4 处理异常情况在操作过程中，如发生任何异常情况，操作人员应及时采取措施进行处理。

这包括调整操作参数、检修设备、停止进料等。

对于严重的异常情况，应立即报告相关部门，保障操作安全。

4.5 停止设备操作结束时，操作人员应按照操作程序逐步停止设备。

关闭设备的具体步骤包括关闭进料阀门、停止泵、关闭冷凝器等。

5. 安全注意事项5.1 防止火灾和爆炸甲醇具有易燃易爆的特性，操作人员在操作过程中应注意防止火灾和爆炸的发生。

河南煤化集团中新化工XX公司甲醇厂精馏技术操作规程编写：复审：审定：2010年2月25日目录第一部分生产工艺介绍一、生产工艺原理二、生产工艺流程叙述第二部分技术操作规程一、岗位任务二、岗位管辖围设备、阀门主要参数三、工艺指标一览表1.检测项目表2.分析项目表3.物料平衡数据表四、操作规程（一）开车1.原始开车2.短停后的开车（二）停车1.计划长期停车2.计划短期停车3.紧急停车（三）正常操作1.加减负荷2.操作要点3.转动设备开停车操作（四）注意事项（五）日常维护要求（六）异常现象与事故处理（七）事故预案五安全卫生（一）甲醇（二）二甲醚（三）甲醇生产中的防火和防爆附录一精醇系统吹除方案附录二试压试漏附录三水联运附录四 20℃甲醇水溶液的重量比浓度与密度的关系表第一部分生产工艺介绍一、生产工艺原理粗甲醇精馏就是根据粗甲醇中各种组分的沸点和相对挥发度的不同，在精馏塔的热质传递元件上，通过建立物料、热量和汽液相平衡，在汽液相之间连续不断地实现热质的传递：在液相由上向下流动的过程中，由于塔温度由上到下连续升高，沸点低、易挥发的轻组分相对地从液相向气相中扩散传递，而气相在由下向上流动的过程中，由于温度连续降低，沸点高、挥发度较低的重组分则相对地向液相中凝集传递，同时热量从气相向液相传递。

经过在精馏塔反复多次连续地进行这种热质传递，最终实现关键轻组分在塔顶高浓度集聚、重组分在塔底高浓度集聚的分离过程。

本甲醇精馏装置采用的是一种高效并流喷射的新型垂直筛板塔板为塔件的三塔双效精馏工艺，与传统的泡罩、筛板、浮阀塔板相比，具有传质效率高、处理能力大、抗堵塞、压降低、操作弹性好与易检修、造价低等优点，能够生产出优等级的甲醇产品。

二、生产工艺流程叙述自甲醇合成工段V2502来的粗甲醇先进入粗甲醇贮罐（V2601A/B）。

再经预塔进料泵（P2601A/B）送至预精馏塔（C2601）,选择36塔板进料。

在进入C2601前，先通过粗甲醇预热器（E2601）预热，以回收蒸汽冷凝液的热量，提高进料温度。

甲醇精馏岗位安全操作规程一、岗位任务1、甲醇精馏岗位任务：是通过预精馏塔的加水萃取精馏，除去精醇中轻组分(即低沸点物质，通过主塔除去粗甲醇中重组分(即高沸点物质)，得到精甲醇产品，把合格的精甲醇产品送成品库，不合格的甲醇送粗甲醇储罐。

2、精馏原理：精馏又称为分馏，是蒸馏方法的—种。

精馏原理是利用液体混合物中各组分具有不同沸点，在一定温度下，各组分具有不同的蒸汽压，当液体混合物受热时，部分液体气化，液相与气相平衡，在气相中易挥发物质所占比例较大，将此蒸汽部分冷凝所得到的液相含易挥发物质较多，这就是进行了一次简单蒸馏。

重复将此液再生气化，又进行了一次气液平衡，蒸汽又重新冷凝得到液体，其中易挥发的组分又增加了。

如此继续往复，最终就能得到接近组分的物质。

二、工艺流程图(见下页)。

三、岗位工艺指标：‘1、预精馏塔：塔底温度：79～81℃塔底压力：<0．06MPa放空温度：35～55℃予后比重：0．86~0．88g／mL预后PH值：7～9 入料量：2—2．5m3／h(视生产情况定)加水量：30~50％／h(根据预后调节)加碱量：5％(根据PH值调：1宁)回流量：3—3．5m3／h2、精馏塔：塔底温度：108～112℃采出温度： (26块板温度)76~78℃塔底压力：<0．07MPa 主塔放空温度：<55~C残液比重：≥0．996g／mL 进料量：3～3．5m3/h流量：7~8m3／h3、蒸汽稳压：0．36~0．38MPa四、本岗位正常开停车步骤：正常开车步骤：1、开各冷却器冷却水阀，送冷却水。

2、开粗醇罐出口阀门，开预塔入料泵，向预塔进料，使塔釜液位达1／2---2／3。

3、开总蒸汽阀门，开预塔再沸器蒸汽阀，并用压力自调阀拧制蒸汽压力，控制塔釜温度在80℃左右。

4、当预塔回流槽出现液位，开预回流泵，建立回流。

5、当软水收集槽中出现液位，开萃取水泵，水量控制在予塔进料的10~20％。

6、适当加碱，控制PH值7～9。
