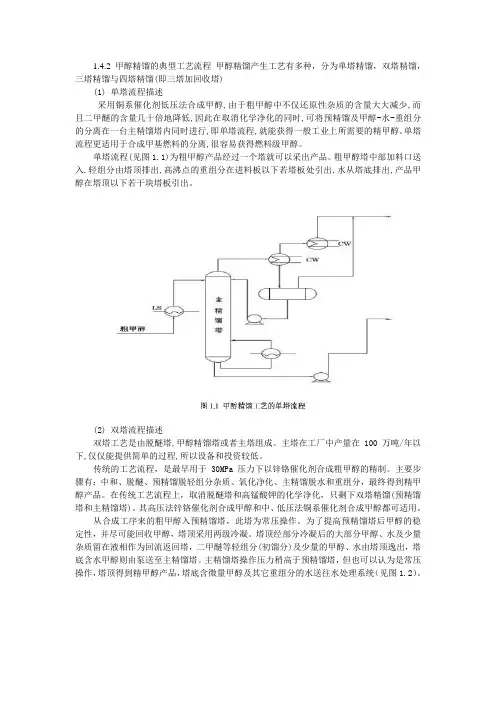

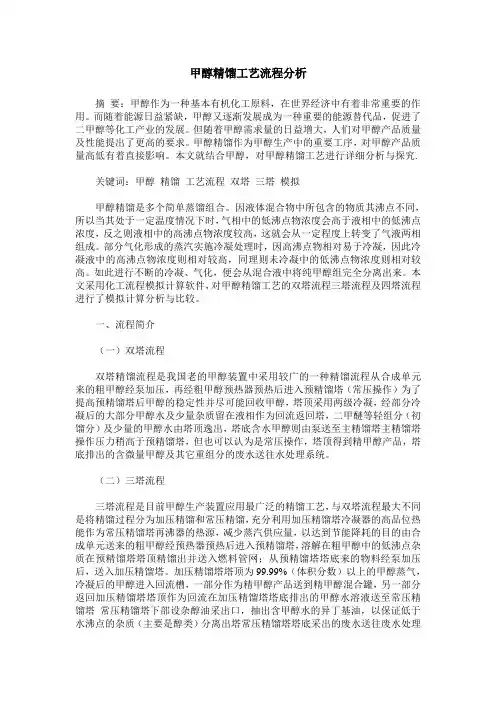

甲醇精馏工艺流程
由合成工序闪蒸槽来的粗甲醇在正常情况下直接进入本工序的粗甲醇预热器（E11101）预热至65℃后进入预精馏塔（T11101）（在非正常情况下，粗甲醇来自甲醇罐区粗甲醇储槽，经粗甲醇泵加压后进粗甲醇预热器预热。粗甲醇预热器的热源来自常压塔再沸器出来的精甲醇冷凝液温度。）预精馏塔（T11101）作用是除去溶解在粗甲醇中的气体和沸点低于甲醇的含氧有机物，以及C10以下的烷烃。预精馏塔顶部出来的甲醇蒸汽温度为73.6℃，压力为0.0448MPa，塔顶出来进入预塔冷凝器Ⅰ（E11103），塔顶蒸汽中所含的大部分甲醇在第一冷凝器中被冷凝下来，流入预塔回流槽（V11103)经预塔回流泵（P11102AB）打回流。未冷凝的少部分甲醇蒸汽，低沸点的组分和不凝气进入塔顶冷凝器Ⅱ（E11104）继续冷凝，冷凝液可进入网流槽也可作为杂醇采出，不凝气经排放槽中的脱盐水吸收其中的甲醇后放空排放。用不凝气的排放量控制预精馏塔（T11101）塔顶压力，排放槽吸收液达到一定浓度后作为杂醇送入杂醇储槽或返回粗甲醇储槽重新精馏。预塔再沸器（E11102）的热源采用0.5MPa的低压饱和蒸汽。蒸汽冷凝液回冷凝液水槽（V11112）经冷凝水泵（P11110AB）送往动力站循环使用。为中和粗甲醇中的少量有机酸，在配碱槽中加入定量固体NaOH配置碱溶液储存在配碱槽（V11101）中。经碱液泵（P11101AB）进入扬碱器（V11110AB）再进入预塔回流槽（V11103）经过预塔回流泵（P11102AB）沿预精馏塔（T11101）进料管线加入预塔，控制预塔塔釜溶液PH值为9—10，预精馏塔（T11101）塔釜维持一定液位，塔釜甲醇溶液经加压塔进料泵（P11103AB）加压后进入加压塔进料预热器（E11105）预热后的甲醇进入加压塔（T11102）进料口，塔顶出来的甲醇气体温度121℃压力约0.574MPa 进过常压塔再沸器（E11107）将甲醇冷凝下来，冷凝后的甲醇液进入加压塔回流槽（V11111）。回流槽中的甲醇一部分经加压塔回流泵（P11104AB）后打回流入加压精馏塔（T11102），其余部分经粗甲醇预热器（E11101）与粗甲醇换热降温后再经精甲醇冷却器（E11110）冷却作为产品送往精甲醇中间槽（V11106）。加压塔再沸器的热源采用0.5MPa饱和蒸汽，蒸汽冷凝液回冷凝液水槽（V11112）经P11110AB冷凝水泵送往动力站循环使用。
常压塔部分：加压精馏塔（T11102）塔釜维持一定液位，甲醇溶液靠自压进入常压精馏塔（T11103）进料口，从常压精馏塔（T11103）塔顶出来的甲醇蒸汽温度气体温度为66℃，压力为0.008MPa,经常压塔冷凝器（E11108）冷凝，冷凝下来的甲醇进入常压塔回流槽（V11104），一部分经常压塔回流泵（P11105AB）打回流进入精馏塔（T11103），其余作为产品进入精甲醇冷却器（E11110）冷却到40℃送往精甲醇中间槽（V11106）,另有一部分
去预塔回流槽（V11103），常压精馏塔（T11103）中上部和下部设有侧线可采出杂醇。降低塔内高沸点物的富集浓度，杂醇经杂醇冷却器（E11109）冷却后送杂醇储槽（V11108）累计一定量后又杂醇油泵（P11108）抽出卖掉或是去粗甲醇罐区和稀醇水槽（V11113）。从常压塔釜排出的残液进残液罐（V11107）由残液泵P11107AB加压后去综合污水处理。在开车和事故状态下，当采出的精甲醇不合格时，由副线改送到粗甲醇储槽重新精馏。
