电能质量分析仪技术参数

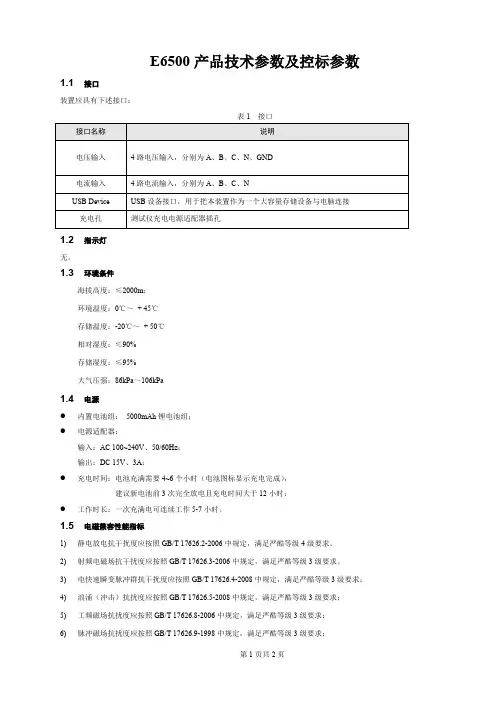

E6500产品技术参数及控标参数1.1 接口装置应具有下述接口：表1 接口1.2 指示灯无。

1.3 环境条件海拔高度：≤2000m；环境温度：0℃～+ 45℃存储温度：-20℃～+ 50℃相对湿度：≤90%存储湿度：≤95%大气压强：86kPa～106kPa1.4 电源●内置电池组：5000mAh锂电池组；●电源适配器：输入：AC 100~240V、50/60Hz；输出：DC 15V、3A；●充电时间：电池充满需要4~6个小时（电池图标显示充电完成），建议新电池前3次完全放电且充电时间大于12小时；●工作时长：一次充满电可连续工作5-7小时。

1.5 电磁兼容性能指标1) 静电放电抗干扰度应按照GB/T 17626.2-2006中规定，满足严酷等级4级要求。

2) 射频电磁场抗干扰度应按照GB/T 17626.3-2006中规定，满足严酷等级3级要求。

3) 电快速瞬变脉冲群抗干扰度应按照GB/T 17626.4-2008中规定，满足严酷等级3级要求；4) 浪涌（冲击）抗扰度应按照GB/T 17626.5-2008中规定，满足严酷等级3级要求；5) 工频磁场抗扰度应按照GB/T 17626.8-2006中规定，满足严酷等级3级要求；6) 脉冲磁场抗扰度应按照GB/T 17626.9-1998中规定，满足严酷等级3级要求；7) 抗振荡波抗干扰度应按照GB/T 17626.12-1998中规定，满足严酷等级3级要求。

1.6 性能指标1)采样率：瞬态模式200kHz，其他模式同步采样，512点/周波;2)电压精度：≤0.1%；3)电流精度：≤0.1%+互感器精度；4)频率范围：42.5Hz~69Hz；5)频率精度：±0.001Hz；1.7 性能特征1)高精度：16位的采样位数；2)宽频带：瞬态模式200kHz，其他模式同步采样，512点/周波;3)能准确测量快速分析多种电能质量参数指标：测量基本参数、谐波相关、功率相关、三相不平衡、波动闪变、瞬态测量、逆变器效率测量等；4)实时显示波形：采用5.6寸LCD，屏幕显示分辨率≥640×480；屏幕液晶背光亮度可调；能实时显示单或多通道实时波形图、相位矢量图、谐波等；5)强大事件波形捕捉记录：能设定各通道各种事件的阈值设定、测量监视、异常事件记录，记录例如电压超限（电压暂降、电压暂升、电压中断）、闪变波动、谐波异常等；6)即插即用的通信接口：拥有1路的高速USB Device接口，支持全面安全的数据导出；7)标配5000mAh可充电锂电池，保证5-7时工作时间；8)产品要求能在0~45℃、湿度5%~95%、工作现场稳定安全工作，ESD等都达到IEC相应标准的第3等级以上，产品外壳有IP53要求防尘防水等级，具有1.5m防跌落能力；9)可选择接线方式为：一相两线/三相三线/三相四线；10)符合国标级IEC61000-4-30A级标准，具备国内权威机构认证证书；11)电压安全等级满足：CATⅢ 1000 Vrms 、CA T Ⅳ600Vrms；12)测量电压最大有效值为1000V，瞬时值可测6000V；13)支持50/60Hz工频测量，测量精度0.001Hz,频率带宽42.5Hz～69Hz，测量周期10/12周期；14)支持手动、定时、后台记录功能；15)支持自定义（128点/256点/512点）/每周期录波，录波时间10s～10min；16)支持直流/交流、单相/三相逆变器效率及功率测量；17)支持瞬态监测，200kHz高频采样，捕捉5us波形脉冲，支持瞬态事件无损录波和同步记录暂态事件；18)支持能量损耗分析，IEEE 1459新功率算法，统计各类型参数引起的线损，功率分解和污染评估，包括谐波污染和不平衡污染，货币统计，直接展现经济损失；19)支持中英文双语切换，支持自定义不同国家相序颜色及名称设定；20)支持接线验证功能，引导用户正确接线；21)支持设置向导，引导用户正确设置参数；22)兼容多种通用品牌电流钳/环型号（BNC通用接口）；23)可同时测量有功、无功、视在功率、相角、功率因数（PF）以及基波功率因数（DPF）；24)可测量电压波动、闪变（长闪变和短闪变）、不平衡度、基波、2～50次谐波、0～49次间谐波、2～50次谐波子组和2k～9kHz的高次谐波，2～50次谐波功率，25)具备有效值、MAX、MIN、A VG值的记录和统计功能，最短统计记录间隔为0.2秒；26)支持记录暂态事件和稳态越限告警功能；27)免费提供PC上位机分析软件，支持查看和分析记录的数据与事件，自定义生成国标报表：Excel、Word 两种格式，支持原始录波文件的二次分析功能；28)采用嵌入式架构，双核处理器，ARM处理器主频≥600MHz，DSP主频≥430MHz；29)支持快捷键锁屏与解锁、快速截屏；30)使用USB2.0-B接口传输数据文件，且传输速度≥17.0MB/s；31)遵循《GBT 19862-2005 电能质量监测设备通用要求》电能质量国标；32)功率计算方法除支持传统的功率算法，也支持IEEE 1459、DIN40110两种功率算法，算法种类可配置选择；33)终端软件和硬件程序可定期免费升级；34)标配：主机1个，电源适配器1个，USB线1根，电压测试线5根，电流钳/环3把（选配）；。

电能质量监测仪用户手册本手册适用于以下型号的产品PD194Z-ACE/3CE/9CE/ACY/9CY/9CYPPD194Z-ACYX/9CYX/9CYXP电能质量监测仪用户手册感谢您选择江苏斯菲尔电气股份有限公司研发的智能仪表，为了方便您安全、正确、高效的使用本装置，请仔细阅读本说明书并在使用时务必注意以下几点。

注意CAUTION：◆该装置必须由专业人员进行安装与检修；◆在对该装置进行任何内部或外部操作前必须隔离输入信号和电源；◆始终使用合适的电压检测装置来确定仪表各部位有无电压；◆提供给该装置的电参数需在额定范围内。

下述情况会导致装置损坏或装置工作的异常：◆辅助电源电压超范围；◆配电系统频率超范围；◆电流或电压输入极性不正确；◆带电拔插通信插头；◆未按要求连接端子连线。

本手册可以在本公司的主页上下载到最新版本，同时也提供一些相应的测试软件下载。

如果您需要备份纸质用户手册可以向本公司的技术服务部门申请。

（具体公司网址、联系电话等见封底）目录一、产品简介 (1)1.1引用标准 (1)1.2产品概述 (1)1.3功能概述 (2)二、技术参数 (5)三、安装与接线 (7)3.1仪表尺寸 (7)3.2安装方式 (8)3.3接线端子功能说明 (8)3.4输入信号线连接 (10)四、显示与设置 (11)4.1面板说明 (11)4.2菜单介绍与操作 (11)4.3设置操作方法 (26)五、功能模块 (31)5.1通信 (31)5.2电能脉冲输出 (44)5.3开关量输入 (44)5.4继电器输出 (45)5.5事件记录 (47)六、常见问题及解决办法 (52)6.1关于通信 (52)6.2关于U I P Q等测量不准确 (52)6.3关于电能走字不准确 (52)6.4仪表不亮 (53)6.5仪表不响应任何操作 (53)6.6其它异常情况 (53)一、产品简介1.1引用标准引用国家标准GB/T17215.322-2008静止式有功电能表(0.2S级和0.5S级)GB/T17215.323-2008静止式无功电能表(2级和3级)GB/T17626-2006电磁兼容试验和测量技术相应国际标准IEC62053-22:2003电量测量设备(交流)-特殊要求-第22部分:静态电度表(0.2S和0.5S)IEC62053-23:2003电量测量设备(交流)-特殊要求-第23部分:静态无功表(2级和3级)IEC61010-1:2001测量、控制以及实验室用电气设备的安全要求-第1部分:一般要求IEC61000-2-11电磁兼容性(EMC)-第2-11部分IEC60068-2-30环境测试-第2-30部分1.2产品概述电能质量监测仪可测量各种常用电力参数、有无功电能、分相电能、复费率电能、谐波含量等，具备SOE事件记录、电压骤升骤降记录、故障录波、手动录波、历史数据记录、过压欠压、过流欠流、过载欠载事件记录等功能，并具有数字通信、继电器输出、开关量输入、电能脉冲输出扩展功能。

Fluke 43B电能质量分析仪
Fluke 43B Power Quality Analyzer
1、
电压∕安培∕赫兹
●电压和电流波形
●真有效值电压和电流
●频率
2、
功率
●瓦特、功率因数、位移功率因数、伏安和乏
●电压和电流波形
3、
谐波
●电压、电流和功率谐波
●高达51次的谐波
●总谐波失真（THD）
●每次谐波的相位角
4、
三相
●屏幕上的图形指导用户如何设置3相功率测量
5、
骤降和骤升
●在长达16天的时间内，逐个周期地连续测量电压和电流
●利用光标读取骤降和骤升的时间和日期
6、
瞬态现象
●捕获电压瞬变和波形失真
●捕获和保存多达40个瞬态事件
●显示与瞬变相关的时间和日期。

Fluke 430系列电能质量分析仪技术数据输入数量4个电压和电流（3相+中性点）最大电压电压有效值1000 Vrms (电压峰值6 kV peak) 最高采样速度各个通道同步，200 kS/s电压/电流/频率电压有效值Vrms (AC + DC)测量范围 1 ... 1000 V精度0.1% of Vnom Vpeak测量范围 1 ... 1400 V精度5% of Vnom波形因数CF，电压测量范围 1.0 ... > 2.8精度±5%Arms (AC + DC)测量范围0 ... 20 kA精度±0.5% ± 5个字Apeak测量范围0 ... 5.5 kA精度5%波形因数CF，电流测量范围 1 (10)精度±5%Hz 50 Hz nominal测量范围42.50 ... 57.50 Hz 精度±0.01 Hz骤升骤降Vrms (AC+DC) 2测量范围0.0% … 100%标称电压精度±0.2% 标称电压Arms (AC+DC) 2测量范围0 ... 20 kA ?精度±1% ±5个字谐波谐波(间谐波) (n)测量范围DC, 1..50; (关, 1..49)，依据IEC 61000-4-8进行测量Vrms测量范围0.0 … 1000 V精度±0.05% 标称电压Arms测量范围0.0 … 4000 mV x 电流钳变比精度±5% ±5个字Watts精度±20 ms (Fnom = 50 Hz)自动趋势记录采样率 5 个/sec ，每个通道同步连续采样存储1800 每个读数的min, max和avg值记录时间长至450天缩放水平缩放高至13倍存储屏幕和数据50, 内存分为数据记录、屏存和数据设置注意1 取决于电流钳的变比2 电压基于1个周波进行测量，从零点开始，每半周刷新一次产品介绍● 彩色大屏幕LCD显示● 适用于5种配线系统：单相二线(4电路)/单相三线/三相三线(2电路)/三相四线/单相三线+三相三线(Scott wiring)● 提供各种电力测量包括电力质量分析● 能够显示真有效值● 能够直接用交流供电，或是用电池来供电，Ni-MH充电电池也可使用● 波形和载体的显示能够靠功能键来转换● 记录能从1秒到1小时：1/2/5/10/15/20/30秒，1/2/5/10/15/20/30分钟, 1小时● 用CF卡储存数据达到了1G● 数据可用USB传输到PC上● 设计符合EN61010-1 CAT III 600V，安全规格日本共立KYORITSU电力计(电能质量分析仪）6300-02技术参数接线方式单相二线(4电路)/单相三线/三相三线(2电路)/三相四线/Scott wiring测量功能电压, 电流, 频率,有功功率, 无功功率, 视在功率,有用功, 无用功, 视在功,功率因数分析器(谐波/失衡/瞬变/电压下降/电压增长/中断)电压范围150/300/600/1000V电流范围0.5/1/5/10/20/50/100/200/500/1000/3000A精确度(目标值)电压: ±0.2%rdg±0.1%f.s. , 电流: ±0.2%rdg±0.1%f.s. + 钳型传感器精确度有功功率: ±0.5%rdg±0.1%f.s. +钳型传感器精确度功率因数的效果 ±1.0%rdg cosθ=±0.5(PF=1) 频率范围40~70Hz间隔时间记录功能1/2/5/10/15/30 seconds, 1/2/5/10/15/30 minutes, 1 hour 内存容量 1MB显示 3.5-inch Color LCD (320 x 240 Dot) 语言显示中文/日语/英语储存温度和湿度范围-20～60℃, less than 85%RH (无凝聚下) 操作温度和湿度范围 0～50℃, less than 85%RH (无凝聚下) 其它 DC 输入终端 (50mV/500mV/5V 范围调整) PC 卡接口 CF 卡 32M~1GB安全标准(EMC 标准) EN61010-1:2001 CAT Ⅲ 600Ｖ Pollution degree2(EN61326 (2001) Class A) 电源供应 AC100V~240V, LR6 x 6尺寸 206(W) x 184(D) x 65(H) mm 重量 Approx. 0.8kg配件Test lead (4pcs), Mains cord, PC 软件, USB 线, 说明手册,便携箱,电池(6pcs)日置3197电能质量分析仪接线方式 单相2 线, 单相3 线, 三相3 线, 三相4线（2.5E 测量可） 电压量程 AC 600V电流量程(根据测量范围,需要选择不同的钳式传感器) [9657-10, 9675] AC 500mA/5A,[9694, 9695-02] AC 5/50A, [9660, 9695-03] AC 10/100A, [9661, 9667 (500A 档量程)] AC 50/500A,[9667 (5kA 档量程)] AC 500/5000A, [9669] AC 100A/1kA测量方法瞬态过电压: 比较式（检出10k ～100kHz ）,谐波/间谐波: 2048点（10周期/50Hz, 12周期/60Hz时）其他有效值: 10.24kHz/ch采样测量功能 1. 瞬态过电压2. 电压突升，电压突降，电压中断3. 频率，电压（电压有效值·电压1/2有效值）, 电流（电流有效值·电流1/2有效值）, 电压·电流峰值, 有功/无功·视在功率, 功率因素（有功·无功）, 累积电量（有功·无功）, 功率或位移功率因素4. 电压不平衡率5. 谐波电压/电流/功率, 谐波电压·电流相位角, K 因素, 总谐波畸变6. 电流突升内存4MB接口USB 2.0（高速, 连接PC）显示 4.7英寸STN彩色液晶显示电源AC转换器9418-15（AC 100 ～240V）, 电池组9459, 连续使用6小时（不用带背光5分）, 最大23VA 尺寸，重量128W × 246H × 63Dmm, 1.2kg （包括电池组9459）附件电压线9438-03× 1套（红·黄·蓝·黑色各1根, 线长3m）, AC转换器9418-15× 1, 电池组9459× 1, USB 电缆× 1, 输入接口用标签× 1, 输入电线用标签× 1, 应用软件CD× 1, 肩带× 1, 携带盒× 1TES-3600 三相电力分析仪/电能质量分析仪交流电压测量(V)檔位测量方式准确性输入阻抗600.0V 真有效值± 0.5% 读值± 10 位(>30V) 2M Ω交流电流测量(A)檔位测量方式准确性250A 、500A 、1000A 真有效值± 0.5% 读值± 10 位+ 夹式电流感应器规格有效功率瓦特测量(KW)檔位准确性功率因素影响600.0KW ± 0.5% 读值± 10 位+ 夹式电流感应器规格± 0.1% 读值无效功率乏尔测量(KVAR)檔位准确性功率因素600.0KVAR ± 0.5% 读值± 10 位+ 夹式电流感应器规格± 0.1% 读值视在功率伏安测量(KVA)功率累积分测量功率因子测量(PF)频率测量(Hz)深圳市泰立仪器仪表FT-2000L系列在线电能质量监测仪，集所有功能于一身：·记录电压/电流的真有效值·电能质量分析仪·谐波分析仪·功率分析仪·电力需要分析仪·电力闪变仪·暂态分析仪·电源干扰分析仪·频率计·故障记录仪·图形记录仪检测和分析：◆电压◆电流◆频率◆电能质量：浪涌，下陷，脉冲◆功率：有功功率，无功功率，视在功率，功率因数◆谐波◆闪变◆接地电流◆三相不平衡先进的测量技术：◇同时测量电能质量、功率和谐波。
