多晶硅铸锭工艺流程

多晶铸锭

多晶铸锭目前有两种方法，其一：浇铸法，简单地说也就是先在一个坩埚内将硅料熔化，然后浇铸在另一个经过预热的坩埚内进行冷却，通过控制冷却速率采用定向凝固技术铸造多晶硅锭。其二：直熔法，也就是直接熔化法即在坩埚内直接将多晶硅熔化，然后通过坩埚底部的热交换，使熔体冷却采用定向凝固技术铸造多晶硅。现在一般使用的是后一种方法，虽然在本质上两种方法没有区别，但后一种方法造出的多晶硅质量好，有利于生长取向性较好的多晶硅锭，生长过程易自动化，可以使晶体内部位错降低。由于直熔法自身的一些缺陷，无法铸出较长的多晶硅锭，要想提高产量只能增大其截面积，而大截面的硅片也很受市场欢迎。

与直拉单晶硅不同，铸造多晶硅不需要籽晶，晶体生长过程一般自坩埚底部开始降温，当熔体温度低于熔点时，坩埚底部首先凝固，利用定向凝固技术得到多晶硅。

单晶硅拉棒

单晶硅拉棒有直熔法，区熔法和外延法。后两种方法也可以得到高质量的硅单晶，但是造价较高。一般用直拉法拉制单晶硅，其工艺：是装料，熔化，种晶，缩颈，放肩，等径，收尾，完成。就可以拉出单晶硅棒了。直拉单晶硅造出的硅锭一般是圆柱形状的，在做电池板时为了利用有限空间一般采用方形或多边形，这就势必在加工时候要造成很多废料。单晶硅做出的太阳电池比多晶硅电池效率高1%~2%，随着多晶硅电池的技术不断提高，现在市场上单晶硅电池已经基本被多晶硅电池取代。但是高纯单晶硅在电子行业和一些对转化效率要求价高的电池行业依然很适用。

多晶炉的结构

主要由真空炉体部分、加热及保温系统、真空系统、充排气系统、红外检测系统、水冷却系统、电气控制系统、结构平台等组成。

多晶硅提纯

多晶硅的提纯分作两步。第一步是在粗提纯的时候去除的杂质，另一步是在铸造过程中进行的杂质沉淀与清除。多晶硅中的杂质主要有碳、氢、氧、氮、铁、铝、钙等。

传统的提纯方法是用西门子法，现在大多数工厂用西门子改良法，但我国研发的物理提纯法能耗盒水耗只有西门子法的1/3和1/10，是未来比较与前景的提纯方法。另外还有用冶金法，硅烷法，流化床法提纯多晶硅的。

多晶硅工艺流程范文

1.原料处理：首先，将硅矿石经过破碎、磨矿等步骤，得到粒度较小的硅矿石。然后，进行浮选处理，将其中的杂质去除，获得较纯的硅精矿。

2.熔炼：将硅精矿与足够量的还原剂（通常为木炭）加入电炉中进行熔炼。电炉中通入高纯度的氯化氢气体，以保持熔融硅的高纯度。在适当的温度下，硅精矿和木炭发生反应生成三氯化硅，而不被氯化氢气氧化。通过冷却，获得三氯化硅的固体颗粒。

3.气相法还原：将三氯化硅固体颗粒与氢气反应，还原成气态的硅和氯化氢。此反应通过高温（约1300-1500℃）的加热来实现，通常使用电阻炉或火焰炉。气态硅通过冷凝，得到一定纯度的多晶硅。

4.清洗和加工：通过湿法清洗去除多晶硅中的杂质。首先，将多晶硅颗粒浸泡在酸性溶液中，以去除表面的氧化物。然后，通过碱性溶液或氢氟酸等进行进一步的清洗，以除去残余的杂质。最后，对多晶硅进行干燥和研磨，形成所需的晶体颗粒。

5.晶棒制备：将多晶硅颗粒加入高温石英坩埚中进行熔融。通过引入控制的电磁场或旋转的晶棒种子，在适当的温度和冷却速率下，将熔融的硅逐渐凝固成为晶棒。这一步骤通常在选择性区域熔凝（CZ）或浮区（FZ）炉中完成。

6. 晶圆制备：将晶棒切割成适当尺寸（通常为200-300mm直径）的晶圆。切割晶圆的常用方法是利用钻石锯片进行切割。在切割后，晶圆表面通常会有一层氧化物涂层。 7.控制冶炼：为了进一步减小晶圆的杂质含量，可以通过控制冶炼（CZ）技术进行处理。在高温下，将晶圆放入特定的气氛中，通过扩散和扩散反应，进一步净化晶圆材料。

8.高纯度多晶硅的制备：对于要求特别高纯度的多晶硅，还可以使用其它方法进行进一步的洁净和纯化处理，如选区熔凝（ZMR）或高温氢气气相沉积（HDCVD）等。

综上所述，多晶硅工艺流程是一个复杂的过程，包括原料处理、熔炼、气相法还原、清洗和加工、晶棒制备、晶圆制备、控制冶炼等多个步骤。每个步骤都需要严格的操作和控制，以保证高纯度多晶硅的制备。

多晶铸锭工艺流程

《多晶铸锭工艺流程》

多晶铸锭是一种重要的半导体材料，用于制造太阳能电池和其他光电器件。多晶铸锭工艺流程是制造多晶铸锭的关键步骤，它影响着锭体的质量和成本。

首先，原料的准备是多晶铸锭工艺流程的第一步。主要原料是硅材料，通过化学方法纯化成高纯度多晶硅。然后将多晶硅熔化，形成硅液。接着，将硅液慢慢凝固，形成多晶铸锭。

在多晶铸锭工艺流程中，温度控制非常重要。硅液的温度要严格控制在合适的范围内，以确保多晶铸锭的结晶质量。同时，还要控制凝固速度和温度梯度，以避免结晶缺陷的产生。

另外，多晶铸锭的成型也是工艺流程的关键环节。成型的方法有多种，包括直接凝固法、加热悬浮法等。不同的成型方法对多晶铸锭的质量和成本都有一定的影响。

最后，多晶铸锭还需要进行切割和抛光等后续加工工艺，以得到最终的产品。这些加工工艺也会对多晶铸锭的质量和成本产生一定影响。

总的来说，多晶铸锭工艺流程是一个复杂的过程，需要精密的设备和严格的质量控制。只有通过科学的工艺流程和高效的生产手段，才能生产出高质量、低成本的多晶铸锭产品。

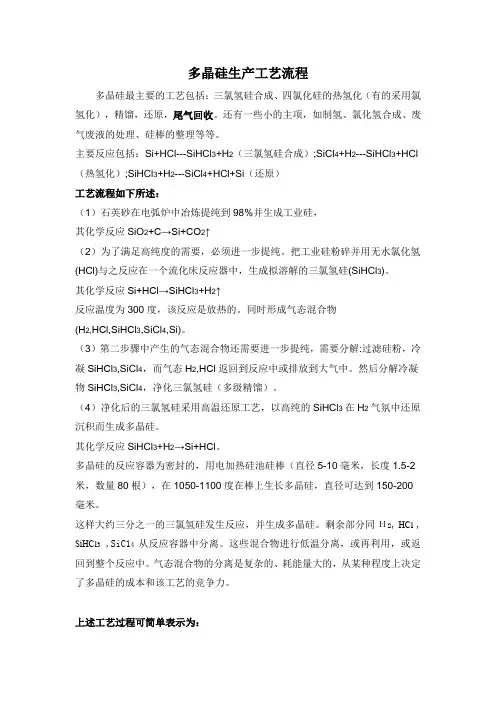

多晶硅生产工艺流程

多晶硅最主要的工艺包括：三氯氢硅合成、四氯化硅的热氢化（有的采用氯氢化），精馏，还原，尾气回收。还有一些小的主项，如制氢、氯化氢合成、废气废液的处理、硅棒的整理等等。

主要反应包括：Si+HCl---SiHCl3+H2（三氯氢硅合成）;SiCl4+H2---SiHCl3+HCl（热氢化）;SiHCl3+H2---SiCl4+HCl+Si（还原）

工艺流程如下所述：

（1）石英砂在电弧炉中冶炼提纯到98%并生成工业硅，

其化学反应SiO2+C→Si+CO2↑

（2）为了满足高纯度的需要，必须进一步提纯。把工业硅粉碎并用无水氯化氢(HCl)与之反应在一个流化床反应器中，生成拟溶解的三氯氢硅(SiHCl3)。

其化学反应Si+HCl→SiHCl3+H2↑

反应温度为300度，该反应是放热的。同时形成气态混合物(Н2,НСl,SiНСl3,SiCl4,Si)。

（3）第二步骤中产生的气态混合物还需要进一步提纯，需要分解:过滤硅粉，冷凝SiНСl3,SiCl4，而气态Н2,НСl返回到反应中或排放到大气中。然后分解冷凝物SiНСl3,SiCl4，净化三氯氢硅（多级精馏）。

（4）净化后的三氯氢硅采用高温还原工艺，以高纯的SiHCl3在H2气氛中还原沉积而生成多晶硅。

其化学反应SiHCl3+H2→Si+HCl。

多晶硅的反应容器为密封的，用电加热硅池硅棒（直径5-10毫米，长度1.5-2米，数量80根），在1050-1100度在棒上生长多晶硅，直径可达到150-200毫米。

这样大约三分之一的三氯氢硅发生反应，并生成多晶硅。剩余部分同Н2, НСl ,

SiНСl3 ,SiC14从反应容器中分离。这些混合物进行低温分离，或再利用，或返回到整个反应中。气态混合物的分离是复杂的、耗能量大的，从某种程度上决定了多晶硅的成本和该工艺的竞争力。

上述工艺过程可简单表示为： 多晶硅的生产工艺主要由高纯石英（经高温焦碳还原）→工业硅（酸洗）→硅粉（加HCl）→SiHCl3（经过粗馏精馏）→高纯SiHCl3（和H2反应CVD工艺）→高纯多晶硅。
