可控硅的工作原理与种类

什么是可控硅

一、概述

可控硅（SCR，Silicon-Controlled Rectifier）是一种电子器件，也称为双向晶闸管（TRIAC，Triode for alternating current）。它属于功率半导体器件，可以进行电流的正反向控制，具有经济、可靠、范围广等优点，在诸多工业应用领域得到广泛应用。

二、组成

可控硅由四个PN结组成，也就是说，它是一种四层半导体器件。PN结是指正负电荷聚集形成的界面，由P型半导体和N型半导体构成。

可控硅的四个PN结分别为：

• P型半导体

• N型半导体

• P型半导体

• N型半导体

这四个PN结相互连接而成，形成双向电流通道。

三、工作原理

可控硅有两个电极，即控制电极和主电极。当控制电极加上触发电压时，可控硅就会导通，电流开始在主电极上流动；当控制电极断电时，可控硅停止导通，电流中断。

具体来说，当控制电极加上触发电压时，可控硅的P1-N1结区域中的电子和瞬间发生注入效应，导致P1-N1结区域中的电流瞬间增大；这个过程称为开启。当控制电极电压下降到触发电压以下时，可控硅将自动保持导通状态，即使控制电极断电也不会中断电流。

反之，当控制电极断电时，可控硅的P1-N1结区域中的电子将被P1端的空穴重新吸收，导致电流瞬间中断；这个过程称为关断。可控硅的关断需要用反向电压来实现，即控制电极与主电极之间分别加上正、负电压，这样才能断开电流通道。

四、应用

可控硅在工业控制领域应用广泛，可以用于：

• 电动机控制 • 加热控制

• 电源控制

• 充电器控制

• 交流电调节

• 灯光调节

• 家用电器等电子产品控制

同时，可控硅的使用也存在一些限制：

• 工作稳定性较差，容易出现温度漂移，需要考虑散热设计。

• 受限于电压和电流范围，在一些高压、高电流场合中无法使用。

五、总结

可控硅作为一种高性价比、可靠、范围广的功率半导体器件，在现代工业生产中扮演着极为重要的角色。通过控制电压和电流的开启和关断，可控硅可以实现多种电子系统和工业设备的精确控制。

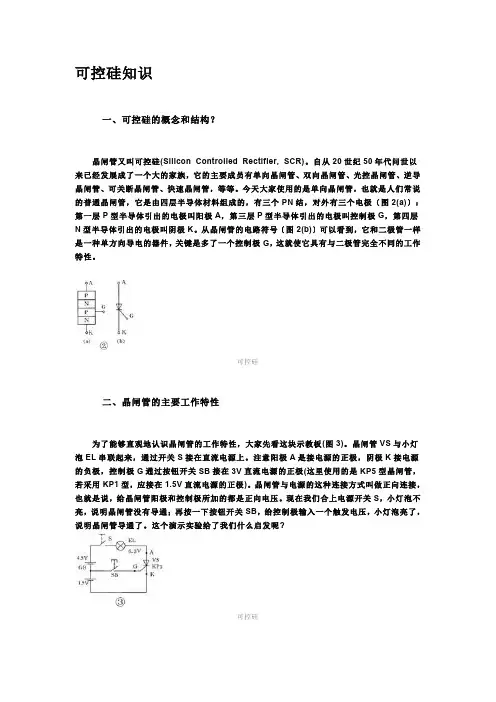

可控硅知识

一、可控硅的概念和结构？

晶闸管又叫可控硅(Silicon Controlled Rectifier, SCR)。自从20世纪50年代问世以来已经发展成了一个大的家族，它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管，等等。今天大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极〔图2(a)〕：第一层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。从晶闸管的电路符号〔图2(b)〕可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管完全不同的工作特性。

可控硅

二、晶闸管的主要工作特性

为了能够直观地认识晶闸管的工作特性，大家先看这块示教板(图3)。晶闸管VS与小灯泡EL串联起来，通过开关S接在直流电源上。注意阳极A是接电源的正极，阴极K接电源的负极，控制极G通过按钮开关SB接在3V直流电源的正极(这里使用的是KP5型晶闸管，若采用KP1型，应接在1.5V直流电源的正极)。晶闸管与电源的这种连接方式叫做正向连接，也就是说，给晶闸管阳极和控制极所加的都是正向电压。现在我们合上电源开关S，小灯泡不亮，说明晶闸管没有导通；再按一下按钮开关SB，给控制极输入一个触发电压，小灯泡亮了，说明晶闸管导通了。这个演示实验给了我们什么启发呢?

可控硅

这个实验告诉我们，要使晶闸管导通，一是在它的阳极A与阴极K之间外加正向电压，二是在它的控制极G与阴极K之间输入一个正向触发电压。晶闸管导通后，松开按钮开关，去掉触发电压，仍然维持导通状态。

晶闸管的特点： 是“一触即发”。但是，如果阳极或控制极外加的是反向电压，晶闸管就不能导通。控制极的作用是通过外加正向触发脉冲使晶闸管导通，却不能使它关断。那么，用什么方法才能使导通的晶闸管关断呢?使导通的晶闸管关断，可以断开阳极电源(图3中的开关S)或使阳极电流小于维持导通的最小值(称为维持电流)。如果晶闸管阳极和阴极之间外加的是交流电压或脉动直流电压，那么，在电压过零时，晶闸管会自行关断。

scr可控硅电路原理

SCR（可控硅）电路是一种常见的半导体电子元件，其原理基于PN结的特性。本文将介绍SCR电路的工作原理、特点和应用。

第一段：引言

SCR，全称为可控硅（Silicon Controlled Rectifier），是一种具有控制功能的半导体开关元件。SCR电路具有很多优点，如可靠性高、响应速度快等，因此在电力控制、电动机控制和电子调光等领域得到广泛应用。

第二段：SCR电路的结构和工作原理

SCR电路由四层半导体材料组成，其中有三个PN结。在正向电压作用下，PN结会形成导通通道，电流可以流过。而在反向电压作用下，PN结会形成隔离层，电流无法通过。当一定的控制信号加在SCR的控制端上时，SCR将会从关断状态转变为导通状态，电流可以流过。

第三段：SCR电路的特点

SCR电路具有以下几个特点：

1. 可控性强：SCR可以实现从完全关断到完全导通的控制，可以根据需要进行精确的电流控制。

2. 响应速度快：SCR的开关速度很快，能够在微秒级的时间内完成开关操作。

3. 耐高温：SCR能够在高温环境下正常工作，具有较强的耐受能力。 4. 可靠性高：SCR电路结构简单，工作可靠性高，寿命长。

5. 适应性强：SCR电路可以适应不同的电压和电流需求，广泛应用于各种电子设备中。

第四段：SCR电路的应用

SCR电路的应用非常广泛，主要包括以下几个方面：

1. 电力控制：SCR电路可用于电力系统中的电流控制、电压控制和功率因数校正等方面，提高电力系统的稳定性和效率。

2. 电动机控制：SCR电路可用于电动机的启动、制动和调速控制，实现对电动机的精确控制。

3. 电子调光：SCR电路可以通过调节电流大小实现对灯光亮度的控制，广泛应用于照明系统中。

4. 高压直流输电：SCR电路可以用于高压直流输电系统中，实现对电流的稳定控制。

第五段：总结

SCR（可控硅）电路是一种重要的半导体电子元件，具有可控性强、响应速度快、耐高温等特点。SCR电路在电力控制、电动机控制和电子调光等领域有着广泛的应用。通过对SCR电路的研究和应用，可以提高电力系统的稳定性和效率，实现对电动机和灯光的精确控制，推动电子技术的发展。

可控硅整流原理

可控硅（SCR）是一种半导体器件，它具有双向导电性能，可以实现电流的控制和整流功能。在电力系统中，可控硅整流器被广泛应用于交流电源的调节和控制，具有很高的效率和可靠性。本文将介绍可控硅整流原理及其应用。

首先，我们来看一下可控硅的基本结构和工作原理。可控硅由四层半导体材料组成，其中有一个控制端和两个电极端。当控制端施加一个触发脉冲信号时，可控硅将导通并保持通态，直到电流下降到零。这种特性使得可控硅可以实现交流电源的整流功能。

在实际应用中，可控硅整流器通常由可控硅、二极管和电感器组成。当交流电源输入到整流器中时，可控硅将根据控制信号进行导通，将正半周的电流导通，而在负半周则处于关断状态。通过这种方式，交流电源可以被转换为直流电源输出。同时，二极管和电感器可以对电流进行滤波和稳压，确保输出电压的稳定性和纹波度。

除了整流功能，可控硅整流器还可以实现电流的调节和控制。通过改变控制信号的触发角度，可以实现对输出电压和电流的调节，从而满足不同的电源需求。这种灵活性使得可控硅整流器在工业控制和电力调节中得到广泛应用。

在电力系统中，可控硅整流器还可以实现功率因素的校正和谐波的抑制。通过控制可控硅的导通角度和触发脉冲的宽度，可以实现对功率因素的调节，提高系统的功率因数。同时，可控硅整流器还可以对谐波进行滤波和抑制，减少对电网的干扰。

总的来说，可控硅整流器具有高效、可靠和灵活的特点，可以实现对交流电源的整流、调节和控制。在电力系统中，可控硅整流器发挥着重要的作用，提高了电能利用率和系统的稳定性。随着电力电子技术的不断发展，可控硅整流器将会有更广泛的应用前景。 以上就是关于可控硅整流原理的介绍，希望能够对读者有所帮助。可控硅整流器作为一种重要的电力电子器件，其原理和应用具有很高的实用价值，为电力系统的稳定运行和能源的高效利用提供了重要支持。希望本文能够帮助读者更好地理解可控硅整流器的工作原理和应用特点，为相关领域的研究和工程实践提供参考。
