可控硅的工作原理是啥

可控硅工作原理范文

可控硅又被称为双向可控硅二极管（thyristor），它是由四个半导体材料组成。可控硅的工作原理是利用控制电压和触发电流来控制其导通和截止状态，从而实现对电流的控制。

可控硅具有两个 pn 结，分别是主 pn 结和对剂中栅 pn 结。主 pn

结上有三个区域，分别是 anode、cathode 和接触区。主要是靠控制两个主电极 anode 和 cathode 的电压来控行使其可控性。对剂中栅 pn 结起到控制调整可控硅电流的作用。

可控硅可以单向导电，即当只有正向电压施加在 anode 和 cathode

之间时，其无法导电。当施加一个短脉冲，高到足以触发并保持硅器件的触发电流时，可控硅变为导通电路。在触发后，可控硅将保持导通状态，直到电流减小至一个可控硅特定水平或施加一个切断电源电压。这样的状态被称为可控硅的锁定状态。

可控硅有以下几个工作状态：

1.静态堵塞状态（OFF状态）：当电流小于可控硅的激活电流时，可控硅处于堵塞状态，无法导电。

2. 动态堵塞状态（OFF状态）：当在主 pn 结施加一个大于可控硅的激活电压时，从而使可控硅达到激活电流，可控硅进入动态堵塞状态。

3. 可控硅进入导通状态（ON状态）：当可控硅激活电流达到一定电流值时，在主 pn 结上形成低阻状态，电流流过可控硅。

4.锁定状态：在触发电流一定的情况下，当电压降至零并反向时，可控硅仍然保持导通状态。 由上述工作状态可以看出，可控硅的导通和截止状态可以通过电压和电流的控制来实现。在实际应用中，可控硅通常通过控制触发电流或者施加正向或反向电压来控制其导通和截止状态。可控硅的控制电压和触发电流的变化程度将直接影响到其导通和截止状态，从而实现对电流的控制。

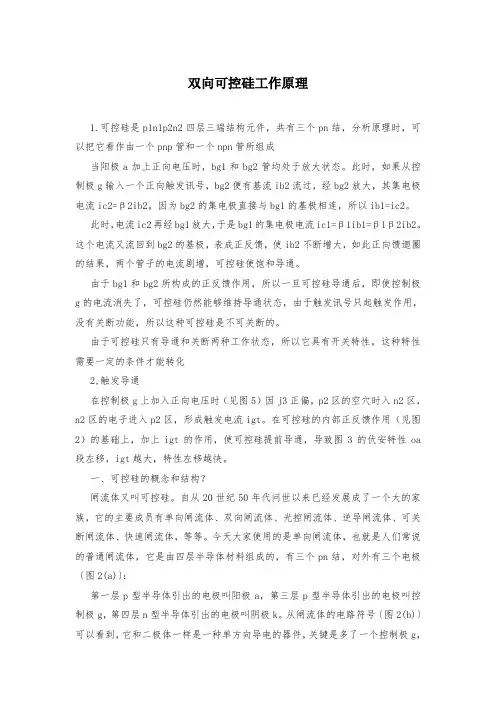

双向可控硅工作原理

1.可控硅是p1n1p2n2四层三端结构元件，共有三个pn结，分析原理时，可以把它看作由一个pnp管和一个npn管所组成

当阳极a加上正向电压时，bg1和bg2管均处于放大状态。此时，如果从控制极g输入一个正向触发讯号，bg2便有基流ib2流过，经bg2放大，其集电极电流ic2=β2ib2。因为bg2的集电极直接与bg1的基极相连，所以ib1=ic2。

此时，电流ic2再经bg1放大，于是bg1的集电极电流ic1=β1ib1=β1β2ib2。这个电流又流回到bg2的基极，表成正反馈，使ib2不断增大，如此正向馈迴圈的结果，两个管子的电流剧增，可控硅使饱和导通。

由于bg1和bg2所构成的正反馈作用，所以一旦可控硅导通后，即使控制极g的电流消失了，可控硅仍然能够维持导通状态，由于触发讯号只起触发作用，没有关断功能，所以这种可控硅是不可关断的。

由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化

2,触发导通

在控制极g上加入正向电压时（见图5）因j3正偏，p2区的空穴时入n2区，n2区的电子进入p2区，形成触发电流igt。在可控硅的内部正反馈作用（见图2）的基础上，加上igt的作用，使可控硅提前导通，导致图3的伏安特性oa段左移，igt越大，特性左移越快。

一、可控硅的概念和结构？

闸流体又叫可控硅。自从20世纪50年代问世以来已经发展成了一个大的家族，它的主要成员有单向闸流体、双向闸流体、光控闸流体、逆导闸流体、可关断闸流体、快速闸流体，等等。今天大家使用的是单向闸流体，也就是人们常说的普通闸流体，它是由四层半导体材料组成的，有三个pn结，对外有三个电极〔图2(a)〕：

第一层p型半导体引出的电极叫阳极a，第三层p型半导体引出的电极叫控制极g，第四层n型半导体引出的电极叫阴极k。从闸流体的电路符号〔图2(b)〕可以看到，它和二极体一样是一种单方向导电的器件，关键是多了一个控制极g，这就使它具有与二极体完全不同的工作特性。

可控硅工作原理

可控硅是一种电子器件，它可以控制和调节电流。它由可控硅晶体管（SCR）组成，是一种半导体元件，由三极管结构组成。它能够根据电源控制输入信号大小，从而控制系统中电流的大小和方向。

可控硅的工作原理是：当电源接在可控硅的两个极性之间时，产生的电流可以通过调节电源的大小来控制可控硅的电流。当可控硅检测到可控电源的电压降低到一定程度时，可控硅会打开，电流就可以通过可控硅。当可控电源的电压升高到一定程度时，可控硅就会关闭，电流就不能通过可控硅。

此外，可控硅还可以控制和调节电动机的转速，电热器的温度，电灯的亮度，电视节目的音量等等。它还可以用来控制电源的开关，控制电源的输出功率，控制电源的效率，控制各种电子装置的输出功率，以及保护电子设备不受损害。

总之，可控硅的工作原理是通过调节电源的大小来控制可控硅的电流，从而控制和调节电流，电动机的转速，电热器的温度，电灯的亮度，电视节目的音量，电源的开关，电源的输出功率，电源的效率，以及保护电子设备不受损害。可控硅是当今电子行业中经常使用的一种重要的半导体元件，它的工作原理对现代电子设备有着重要的意义。

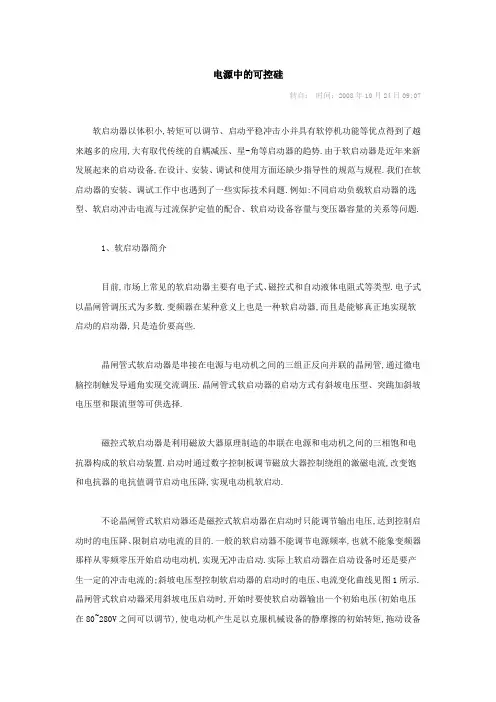

电源中的可控硅

转自： 时间：2008年10月24日09:07

软启动器以体积小,转矩可以调节、启动平稳冲击小并具有软停机功能等优点得到了越来越多的应用,大有取代传统的自耦减压、星-角等启动器的趋势.由于软启动器是近年来新发展起来的启动设备,在设计、安装、调试和使用方面还缺少指导性的规范与规程.我们在软启动器的安装、调试工作中也遇到了一些实际技术问题.例如:不同启动负载软启动器的选型、软启动冲击电流与过流保护定值的配合、软启动设备容量与变压器容量的关系等问题.

1、软启动器简介

目前,市场上常见的软启动器主要有电子式、磁控式和自动液体电阻式等类型.电子式以晶闸管调压式为多数.变频器在某种意义上也是一种软启动器,而且是能够真正地实现软启动的启动器,只是造价要高些.

晶闸管式软启动器是串接在电源与电动机之间的三组正反向并联的晶闸管,通过微电脑控制触发导通角实现交流调压.晶闸管式软启动器的启动方式有斜坡电压型、突跳加斜坡电压型和限流型等可供选择.

磁控式软启动器是利用磁放大器原理制造的串联在电源和电动机之间的三相饱和电抗器构成的软启动装置.启动时通过数字控制板调节磁放大器控制绕组的激磁电流,改变饱和电抗器的电抗值调节启动电压降,实现电动机软启动.

不论晶闸管式软启动器还是磁控式软启动器在启动时只能调节输出电压,达到控制启动时的电压降、限制启动电流的目的.一般的软启动器不能调节电源频率,也就不能象变频器那样从零频零压开始启动电动机,实现无冲击启动.实际上软启动器在启动设备时还是要产生一定的冲击电流的;斜坡电压型控制软启动器的启动时的电压、电流变化曲线见图1所示.晶闸管式软启动器采用斜坡电压启动时,开始时要使软启动器输出一个初始电压(初始电压在80~280V之间可以调节),使电动机产生足以克服机械设备的静摩擦的初始转矩,拖动设备

开始转动,启动电流为Is.在微电脑的控制下,继续增加输出电压使电动机加速.当软启动器的输出电压接近额定电压时,电动机就已达到额定转速,Is降为负荷电流In.启动时间t1结束时,软启动器输出额定电压并发出旁路信号,使旁路接触器闭合,软启动器停止输出电压,电动机转入正常运行.软启动的初始转矩可以通过给定初始电压和启动时间进行调节,控制启动电流在2~4.5倍电动机额定电流以内.
