知识梳理：地形图的判读（附视频讲解）一、等高线地形图海拔和相对高度注意：地面高度有两种表示方法，即海拔（绝对高度）和相对高度。
两者参照物不同，海拔参照海平面，相对高度起算点可以是任意地点。
1.世界陆地最高点是珠穆拉玛峰海拔8844.43米；世界陆地最低点是死海，低于海平面400米。
你能求出二者的相对高度吗？2.有关古诗“横看成岭侧成峰，远近高低各不同”描述正确的是（）A.庐山相对高度不同B.庐山绝对高大度C.庐山海拔高度大等高线、等深线和等高线地形图等高线：在地图上，把海拔相同各点连接成线等深线：在地图上，把海洋中深度相同各点连接成线等高线地形图：用等高线表示地形的地图，就是等高线地形图等高线的特点：同一幅等高线地形图等高距不变；同一条等高线上各点海拔相同；坡度越陡等高线越密集；坡度越缓等高线越稀疏。

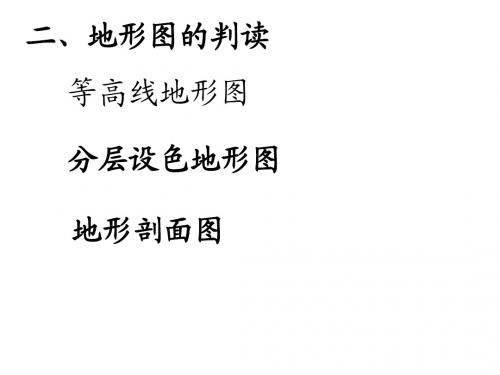

山体不同部位名称及判读山脊、山谷的判断方法山谷易于水流汇集，能够形成河流山脊一般成为两条河流的分水岭，不会形成河流二、分层设色地形图三、地形剖面图知识链接：等高线地形图上，经常有工程选址类，下面是一些基本的选址要求和答题语言，仅供同学们参考：疗养院：要求向阳坡一侧、有较高地形部位挡住冷空气，靠近水源地等。
企业：不能选在城市盛行风向路线上，避免污染城市；不能建在河流的上游，避免污染水源地等。
梯田：梯田不适合在太陡的山坡修建，一般选择相对平缓的山坡。
引水工程：一般选择河流上游高于目的地的河段，水可以自行流淌，且上游水质相对好。
城镇选址：地势相对低平、靠近水源和交通线等。
开展户外运动：攀岩活动适宜在等高线重叠的陡崖处开展；漂流活动适宜在河流落差大的河段(即等高线密集的山谷处) 开展；从坡度较小的缓坡(即等高线稀疏处)登山较容易等。
水坝：一般要在建盆地出口的峡谷地带，因为峡谷处工程量小，盆地内蓄水量大。
注意：如果对水坝高度有要求，要注意水坝连线要对应，蓄满水后，水面最大高度就是等高线高度。
如果高于盆地中的聚落，就要考虑搬迁问题。
地形图的判读引言地形图是一种用于表达地理地貌特征的图形表示方式。
它通过使用等高线、斜面箭头、凹坑、高程数字等符号来模拟地球表面的复杂地貌。
地形图的判读是指根据地形图上的符号和标记，对地理地貌特征进行解读和分析的过程。
正确的地形图判读能够帮助我们深入了解地球表面的形态和地貌特征，对地理研究和地质勘探等领域具有重要意义。
1. 判读地形图的基本原则判读地形图的过程需要遵循一些基本原则，这些原则可以帮助我们正确理解地形图上的符号和标记，准确判读地貌特征。
1.1 观察整体在进行地形图的判读之前，我们应该首先观察整个地图的形态和主要特征。
了解地图的比例尺、方位、图例等元素，有助于我们对地质地貌特征有一个整体的把握。
1.2 注意等高线的特征地形图上的等高线是判读地貌特征的重要依据之一。
通过观察等高线的形态、密度和间隔等特征，我们可以判断出地表的起伏和坡度。
密集的等高线代表陡峭的地形，而稀疏的等高线则代表平缓的地形。
1.3 关注斜面箭头的指向地形图上的斜面箭头用来表示地表的坡向和坡度。
箭头的指向表示地势的变化方向，箭头的长短则表示坡度的大小。
通过观察斜面箭头的指向和长度，我们可以判断出地表的坡度和地形的起伏。
1.4 注意地貌特征的标记地形图上的凹坑、河流、湖泊等地貌特征通常都有相应的标记。
通过观察这些标记，我们可以判断出地表的凹凸、水源的分布以及河流和湖泊的形态特征。
2. 例子分析为了更好地理解地形图的判读过程，以下以某地的地形图为例进行分析。
2.1 观察整体首先，观察地图的整体形态。
这张地形图的比例尺为1:50000，方位为正北朝上。
通过观察图例，我们了解到等高线间隔为10米，斜面箭头代表坡向和坡度，凹坑和河流都有相应的标记。
2.2 注意等高线的特征接下来，我们关注地图上的等高线。
观察发现等高线比较密集，间隔较小，说明地形起伏较大。
同时，等高线呈现出不规则的弯曲形状，说明地表的起伏变化较复杂。
2.3 关注斜面箭头的指向继续观察地图上的斜面箭头。
第一章 第四节 地形图的判读第四节地形图的判读要点一:等高线地形图（难点）1.海拔和相对高度（1）海拔：地面某个地点高出海平面的垂直距离，又叫绝对高度。
如下图中甲的海拔为1500米，乙的海拔为500米。
（2）相对高度：某个地点高出另一个地点的垂直距离。
如图中甲高出乙1 000米，1 000米就是甲地对乙地的相对高度。
2．等高线地形图（1）等高线：在地图上，把海拔相同的各点连接成线，就是等高线。
（2）等高线地形图：用等高线表示地形的地图叫等高线地形图。
（3）等高线的特点：在地图上，根据等高线的疏密状况，可以判断地面的高低起伏。
一般来说，坡陡的地方，等高线密集；坡缓的地方，等高线稀疏。
（4）等深线：在地图上，把海洋中深度相同的各点连接成线，叫做等深线。
从等深线上所标注的深度，可以看出海洋的深浅；从等深线的疏密状况，可以看出海底坡度的大小。
3．等高线地形图上不同地形部位的山体名称①山峰：等高线闭合，数值从中间向四周逐渐降低。
②山脊：等高线弯曲时，凸出部分指向低处。
③山谷：等高线弯曲时，凸出部分指向高处。
④鞍部：两个山顶中间的低地，形似马鞍。
⑤陡崖：等高线发生重合的地方。
4.等高线地形图的基本特征及作用（1）等高线地形图的基本特征①同线等高：同一等高线上的各点，海拔高度相等。
②等高距全图一致：等高距即指两条相邻等高线之间的高度差。
③等高线均为闭合曲线。
④等高线一般不相交、不重叠；有时也会重合，那只有在陡崖处出现。
⑤等高线疏密反映坡度缓陡：等高线愈稀，则坡度愈缓；等高线愈密，则坡度愈陡。
（2）等高线地形图的作用①根据等高线数值判断地势高低。
等高线上的数值为海拔，数值大，即海拔高，地势高；数值小，即海拔低，地势低。
②根据等高线的疏密程度判断坡度缓陡。
在同一等高线地形图上，任意两条相邻等高线间的高度差相等。
因此，等高线密集，坡度陡；反之，坡度缓。
③根据等高线闭合的形状判断山地不同部位。
【例题1】某班学生计划分成四个登山活动小组，目标是图中等高线所示的山峰，沿图中的①②③④虚线方向进行攀登。
等高线地形图的判读方法
等高线地形图是一种用等高线来表示地面高度的地图，用于分析地面高度的变化、地势等。
以下是等高线地形图的判读方法：等高线的间距：等高线的间距表示相邻等高线之间的高度差。
如果等高线之间的间距很小，表示地形起伏很小；如果等高线之间的间距很大，表示地形起伏很大。
等高线的密集程度：等高线的密集程度表示地形的陡峭程度。
密集的等高线表示地形陡峭，等高线之间的高度差大；相反，稀疏的等高线表示地形缓和。
等高线的形态：等高线的形态表示地形特征。
圆形的等高线表示山顶，椭圆形的等高线表示山坡，V形的等高线表示沟谷，平直的等高线表示平原等。
等高线的连接关系：等高线的连接关系表示地形的连续性。
如果等高线连接紧密，表示地形连续；如果等高线间隔较大，表示地形间有间断。
通过以上判读方法，我们可以了解地面高度的变化、地势、山峰、沟谷等地形特征。
掌握等高线地形图的判读方法，有助于我们更好地了解地形地貌，为实地工作和旅游探险提供参考。
1/ 1。
2.怎样判读地形图
（1）等高线与地形图
①等高线与地形图
a.等高线：在地图上，把地面海拔高度相同的各点连接成线就是等高线。
把海洋或湖泊中深度相同的各点连接成线，叫等深线。
b.地形图：用等高线，等深线表示地面起伏形态的地图，叫地形图。
不同的地形，等高线表现的形式不同。
因此，用等高线表示地面起伏的形态，是一种比较准确的方法。
②等高线的特征。
为了正确地判读地形图，应首先了解等高线的特征。
a.在同一条等高线上，各点的海拔高度相同。
b.两条相邻等高线之间的相对高度一般都相等，即相邻两条等高线间相隔的高度差一般相同，称为等高距（等高线的间距）。
c.零米等高线表示的是海岸线。
d.等高线是闭合曲线（并不一定在一幅图内闭合），这是因为等高线是海拔高度不同的水平面与实际地面的交线。
e.除了陡崖和悬崖，不同海拔高度的等高线不相交，不重合，不分支，且在图的中间部分不中断。
f.等高线与“示坡线”、“分水线”、“集水线”垂直相交。
在等高线的标高不用数字标出的等高线图上，一般加一条垂直于等高线指向下坡方向的短线，表示山坡降低的方向，这指示坡向的短线叫示坡线。
等高线图上，一组凸向低处的延伸曲线，其各条最大弯曲处点的连线叫山脊线，也就是山地的分水线，等高线与分水线垂直相交，且向分水线降低方向凸出；一组凸向高处的延伸曲线，其各条的最大弯曲处点的连线叫山谷线，也就是山地的集水线，等高线与集水线垂直相交，且向集水线升高的方向凸出，即等高线与河流相交时，应当向河流上游弯曲。
g.等高线注记的字头应朝向高处，字列平行于等高线。
（2）地形图的判读
在地形图上，等高线表示地面的高低起伏和形态特点（地形类型）。
判读地形图，可以获得以下几方面知识。
①据等高线的特性计算某地的绝对高度和相对高度。
由上述等高线的特征可知，只要知道某地在哪条等高线（等深线）上，便可知该地的海拔，只要知道两地海拔，就能算出两地间相对高度。
了解了该地的海拔和相对高度，就可了解该地区的地势、地形状况。
当两地一个在海拔零点上，一个在海拔零点下，计算两地相对高度时要将两者的绝对高度的数相加。
②根据等高线排列的疏密了解地面坡度的陡缓。
在同一幅地形图上：
a.等高线密集的地方，表示陡坡。
b.等高线稀疏的地方，表示缓坡。
特别地，等高线分布最为密集，以至几条等高线重合，该地方表示的是陡崖（峭壁）如图1-2-36a。
悬崖呈上部突出，下部凹入的形状，因此悬崖的等高线产生相交的现象，交点有二个。
凹入部分高程低的等高线表示为虚线等高线特别稀疏，以致于在很大范围内呈空白而没有等高线，或者只有很少一两条等高线，该地方则表示为平地。
若等高线的标高在200米以下的，表示为平原，若等高线的标高在500米以下的表示为高原。
根据坡度陡缓状况，就可以了解该地区地势高低起伏状况。
③根据等高线的分布形式可以识别各种各样的地表形态。
凸地和凹地
凸地和凹地的等高线都是封闭的曲线，但它们的等高线值的里外变化情况正好相反。
a.凸地（山顶或丘顶等）
凸地的等高线是一组封闭曲线，等高线的高度由外向里增大。
这里有两种基本情况：
若等高线排列十分密集，绝对高度和相对高度都很大，则表示为山地，等高线并列延伸的方向，即为山脉的走向。
若等高线稀疏，其绝对高度和相对高度都较小（相对高度一般在100米以下），则表示为丘陵。
b.凹地（盆地或洼地等）
凹地等高线是一组封闭曲线，等高线的高度由外向里减小。
山脊和山谷
若等高线有明显的弯曲，则其弯曲转折处表示山脊和山谷。
a.山脊：若等高线弯曲转折处的“V”形尖端指向山麓，即指向地势降低的方向，则表示为山脊。
其各条等高线最大弯曲处点的连线即为山脊线，也就是山地的分水线。
b.山谷：若等高线弯曲转折处的“V”形尖端指向山顶，即指向地势
升高的方向，则表示为山谷。
其各条等高线最大弯曲处点的连线即为山谷线，也就是山地的集水线。
鞍部和峡谷
它们都介于其它地表形态的中间部位。
a.鞍部：是两个相邻山顶之间呈马鞍形的部位。
在等高线地形图上，它为两条等高线凸侧对称处。
即鞍部相对两侧，一侧为一组山脊，一侧为一组山谷。
它们等高级的凸出部分都指向鞍部中心。
我国一些地方如鞍山、马鞍山等地名都反映了这种地形特征。
鞍部中心的海拔高度是两个山脊的最低点，也是两个山谷的最高点。
b.峡谷：两组山脊等高线对垒，中间是一道比较狭窄而低平的河谷或谷地即峡谷。
以上介绍了判读地形图的一般方法。
由于地表形态丰富多采，地势起伏变化多样，因而反映在地形图上，等高线的分布是很复杂的。
尤其应当注意，在等高线地形图上，具有形状相似的等高线，由于它们的高低关系不同，它们所表示的地形也不同，如山脊和山谷都是弯曲的等高线，但山脊的曲线向低处凸出，山谷的曲线向高处凸出；山顶和盆地的等高线都是封闭的等高线，但山顶的曲线是里高外低，盆地的曲线是里低外高，为了正确迅速地判读等高线地形图，提高读图判断分析的能力，试判断下列几幅图中的闭合等高线所表示的地形，并运用所学的知识确定图中没有注出数字的等高线的海拔高度。
