泵的选型手册一、泵选型原则1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。

2、必须满足介质特性的要求。

对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。

闸阀,截止阀,球阀,蝶阀,止回阀,安全阀,减压阀,疏水阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动截止阀,电动闸阀,电动调节阀,气动调节阀,水利控制阀,水泵,管道离心泵,消防泵,磁力泵,不锈钢化工泵,化工泵,衬氟离心泵,潜水排污泵,管道排污泵,液下泵,液下排污泵,螺杆泵,自吸无堵塞排污泵,氟塑料离心泵,气动隔膜泵,电动隔膜泵,多级管道泵,多级离心泵,耐腐蚀泵,单级单吸化工离心泵,隔膜气压罐,控制柜,自动搅匀潜水排污泵,变频无负压供水设备.变频全自动消防稳压供水设备对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。

3、机械方面可靠性高、噪声低、振动小。

4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。

5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。

因此除以下情况外，应尽可能选用离心泵：有计量要求时，选用计量泵扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵.扬程很低,流量很大时,可选用轴流泵和混流泵。

介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵（齿轮泵、螺杆泵）介质含气量75%，流量较小且粘度小于s时，可选用旋涡泵。

对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动（电动）隔膜泵。

二、泵的选型依据泵选型依据，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。

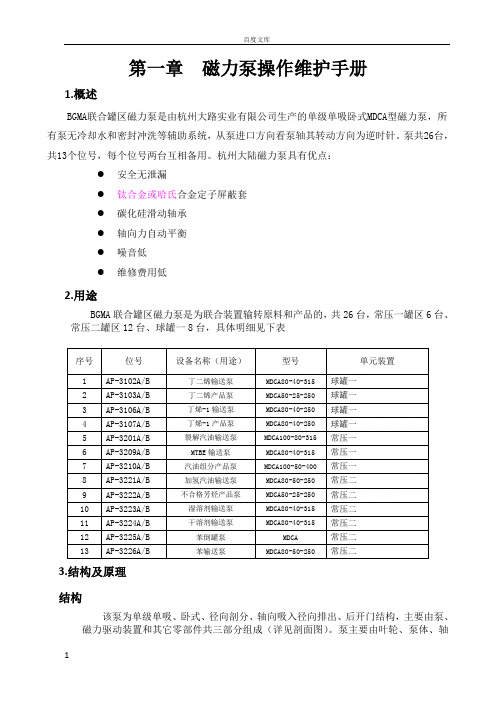

第一章磁力泵操作维护手册1.概述BGMA联合罐区磁力泵是由杭州大路实业有限公司生产的单级单吸卧式MDCA型磁力泵，所有泵无冷却水和密封冲洗等辅助系统，从泵进口方向看泵轴其转动方向为逆时针。

泵共26台，共13个位号，每个位号两台互相备用。

杭州大陆磁力泵具有优点：●安全无泄漏●钛合金或哈氏合金定子屏蔽套●碳化硅滑动轴承●轴向力自动平衡●噪音低●维修费用低2.用途BGMA联合罐区磁力泵是为联合装置输转原料和产品的，共26台，常压一罐区6台、常压二罐区12台、球罐一8台，具体明细见下表序号位号设备名称（用途）型号单元装置1 AP-3102A/B 丁二烯输送泵MDCA80-40-315 球罐一2 AP-3103A/B 丁二烯产品泵MDCA50-25-250 球罐一3 AP-3106A/B 丁烯-1输送泵MDCA80-40-250 球罐一4 AP-3107A/B 丁烯-1产品泵MDCA80-40-250 球罐一5 AP-3201A/B 裂解汽油输送泵MDCA100-80-315 常压一6 AP-3209A/B MTBE输送泵MDCA80-40-315 常压一7 AP-3210A/B 汽油组分产品泵MDCA100-50-400 常压一8 AP-3221A/B 加氢汽油输送泵MDCA80-50-250 常压二9 AP-3222A/B 不合格芳烃产品泵MDCA50-25-250 常压二10 AP-3223A/B 湿溶剂输送泵MDCA80-40-315 常压二11 AP-3224A/B 干溶剂输送泵MDCA80-40-315 常压二12 AP-3225A/B 苯倒罐泵MDCA 常压二13 AP-3226A/B 苯输送泵MDCA80-50-250 常压二3.结构及原理结构该泵为单级单吸、卧式、径向剖分、轴向吸入径向排出、后开门结构，主要由泵、磁力驱动装置和其它零部件共三部分组成（详见剖面图）。

泵主要由叶轮、泵体、轴承、轴套、泵盖、泵轴等零件组成；磁力驱动装置部分主要由内磁转子、外磁转子、隔离套等部件组成；其它零部件主要包括托架、底座、电机、中间轴承体和联轴器等。

磁力泵厂家概述与型号选择磁力驱动泵(简称磁力泵)和同属于无轴封结构泵的屏蔽泵一样，结构上只有静密封而无动密封，用于输送液体时能保证一滴不漏。

一、磁力泵的6个组成部件:磁力泵由泵体、叶轮、内磁钢、外磁钢、隔离套、泵内轴、泵外轴、滑动轴承、滚动轴承、联轴器、电机、底座等组成(有些小型的磁力泵，将外磁钢与电机轴直接联在一起，省去泵外轴、滚动轴承和联轴器等部件)。

1)滑动轴承磁力泵的泵内轴由滑动轴承支承。

由于滑动轴承是靠润滑性很差的输送介质来润滑，因此滑动轴承应采用耐磨性和自润滑性良好的材料制作。

常用的轴承材料有碳化硅陶瓷、石墨、填充聚四氟乙烯等。

2)电动机电动机有密封泵一样，采用标准电动机，如国内的Y系列三相异步电动机、YB系列隔爆电动机等。

3)联轴器，联轴器与有密封泵一样，采用挠性联轴器。

1、泵体、叶轮与密封泵相似。

2、磁性联轴器磁性联轴器由内磁钢(含导环和包套)、外磁钢(含导环)及隔离套组成，是磁力泵的核心部件。

磁力联轴器的结构、磁路设计，及其各零部件的材料关系到磁力泵的可靠性，磁传动效率及寿命。

4)内磁钢内磁钢与导环采用粘合剂联接。

为将内磁钢与介质隔离，内磁钢外表需覆以包套。

包套有金属和塑料两种，金属包套采用焊接，塑料包套采用注塑。

5)外磁钢，外磁钢与导环采用粘结剂联接。

6)隔离套隔离套也称密封套，位于内、外磁钢之间，将内、外磁钢完全隔开，介质封闭在隔离套内。

隔离套的厚度与工作压力和使用温度有关，太厚增加内、外磁钢的间隙尺寸，从而影响磁传动效率;太薄则影响强度。

隔离套有金属和非金属两种，金属隔离套有涡流损失，非金属隔离套无涡流损失。

二、磁力泵的选型应遵循的原则1)选型步骤基于目前国内磁力泵生产的现状及磁性材料、滑动轴承的开发情况，为确保工程质量，在选用磁力泵时可参照以下步骤进行。

a.当泵的轴功率大于10KW或介质温度高于100℃时，选用国产磁力泵时应慎重处理，应对磁钢的材质、轴承材料结构等加以限制，必要时应选用屏蔽泵。

磁力泵参数表磁力泵的参数包括型号、流量、扬程、功率、进口直径、出口直径和材质等。

以不锈钢磁力泵为例，以下是其具体参数：1.型号MCP-IO的流量为1. 5m3∕h,扬程为15m,功率为0. 37kW, 进口直径为25m∏b出口直径为20mni。

2.型号MCP-15的流量为3m3∕h,扬程为20m,功率为0. 75kW, 进口直径为32mπι,出口直径为25mπι.3.型号MCP-20的流量为6m3∕h,扬程为25m,功率为1. 5k肌进口直径为40πι∏b出口直径为32mπι.4.型号MCP-25的流量为IOm3∕h,扬程为30m,功率为2. 2kW, 进口直径为50∩ιπι,出口直径为40mni。

5.型号MCP-32的流量为15∏)3∕h,扬程为35m,功率为3kW,进口直径为65mm,出口直径为50mm o6.型号MCP-40的流量为20∏)3∕h,扬程为40m,功率为4kW,进口直径为80∩ιπι,出口直径为65πιπι°7.型号MCP-50的流量为30m3∕h,扬程为45m,功率为5. 5kW, 进口直径为IOOnInb出口直径为80πιπι°8.型号MCP-65的流量为50m3∕h,扬程为50m,功率为7. 5kW, 进口直径为125mπι,出口直径为IOOnIn1。

9.型号MCP-80的流量为80m3∕h,扬程为55m,功率为ΠkW, 进口直径为15OnInb出口直径为125πιπι.10.型号MCP-IOO的流量为IOOm3 ∕h,扬程为60m,功率为15kW, 进口直径为20OnInb出口直径为15OnIn1。

止匕外，磁力泵的大工作压力通常在L6MPa左右，大工作温度在200℃左右。

介质密度不超过1600kg∕ι∏3,介质粘度不超过30Pa ∙ s o 泵体材质则有不锈钢、铸铁、钛合金等多种选择。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

磁力泵在型号上是有很多的，许多用户对于这些不是特别的了解，经常在选型时摸不着头脑，所以了解磁力泵的规格型号及参数是很有必要的，这可以在很大程度上帮助用户对于泵的选型。

鉴于磁力泵的型号种类之多，不同的厂家生产的泵也有所不同，上海沈泉磁力泵厂家便以CQB-F型耐腐蚀磁力泵来为大家讲解。

耐腐蚀磁力泵的型号说明：
CQB-F耐腐蚀磁力泵：该泵在过流部分上采用的是G具耐腐蚀性能的“氟塑料合金”，让该泵在耐腐蚀性能上十分的出色，可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而不会受到任何的损害。

并且该泵的外壳使用的是金属材料，在承受管道的重量以及抵受机械性冲击上也是非常不错的。

该泵由于拥有以上的特点常被广泛用于石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。

使用度：-20℃至100℃。

若用户想要了解详细的产品信息可点击CQB-F氟塑料磁力离心泵进行了解。

另外此泵可选流量范围：1.8-100(m3/h)，扬程范围：8-32(m)，功率范围：0.12-18.5(KW)，口径范围：15-100/15-80(mm)。

综上所述，在了解耐腐蚀磁力泵的规格参数及型号代表意义后，用户可将所需要的流量、扬程、介质及工作环境等告诉厂家，这样厂家可根据所提供的要求来为用户量身选择出适合的泵了。

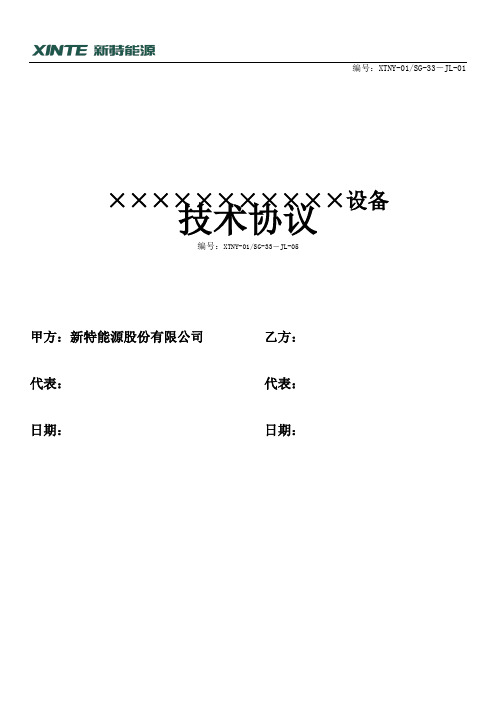

编号：XTNY-01/SG-33－JL-01×××××××××××设备技术协议编号：XTNY-01/SG-33－JL-05甲方：新特能源股份有限公司乙方：代表：代表：日期：日期：1．概述乙方公司简介2.工艺要求及参数由甲方提供2.1气候条件1、平均海拔高度： 500 m位置：室外2、气温(◦C)极端最高 43.7极端最低 -40年平均气温 7.83、湿度（%）年平均相对湿度 60%年平均绝对湿度 35.2mpb4、大气压力年均大气压 95.02 kPa最高气压 98.87 kPa最低气压 92.57 kPa5、地震烈度 7 度6、风年平均风速 2.0 m/s最大瞬时风速 27 m/s7、降雨年平均降雨量 127.6 mm日最大降雨量 45.4 mm2.2公用工程条件仪表空气：压力：0.4~0.6 MPaG；温度:环境温度；露点：-40℃；粉尘≤1um；氮气：压力：0.5~0.6 MPaG；温度: 环境温度；露点：-40℃；电力供应：低压电：380V 50HZ 三相；低压电：220V 50HZ 单相；2.3工艺操作条件介质：四氯化硅（99%）、三氯氢硅（0.5%）、硅粉（0.5%）温度：150℃压力：0.2MPa3．设备的规格和性能参数3.1 乙方提供设计及验收标准标准号标准名称API 675 《容积式往复泵》GB/T9234 《机动往复泵》GB/T7784 《机动往复泵试验》GBl220 《不锈钢棒》GB2100 《不锈耐酸钢铸件技术条件》GB1348 《球墨铸铁件》GB9439 《灰铸铁件》JB/T6880.1-3 《泵用铸件》JB/T4297 《泵涂漆技术条件》JB/T8098 《泵的噪音测量与评价方法》GB755 《旋转电机基本技术要求》GB997 《电机结构及安装型式代号》GBl993 《旋转电机冷却方法》GB/T 4942.1 《电机外壳防护等级》HG/T20592-20635-2010 《钢制管法兰、垫片、紧固件》GB150 《钢制压力容器》3.2电气及仪表设计、制造和检验标准GB755 《泵转电机基本技术要求》GB3836.1 《爆炸性环境用防爆电气设备通用要求》GB3836.2 《爆炸性环境用防爆电气设备隔爆型电气设备“d”》注：上标准及规范以最新版本为准，当有矛盾时以要求严格者为执行依据。
