动态平衡电动二通阀

动态平衡电动二通阀工作原理
动态平衡电动二通阀是一种电子控制阀门，具有自动调节和维持水流量的功能。

其工作原理如下：
在系统负荷波动较大的变流量系统中，当系统压力变化时，动态平衡电动调节阀二端的压差（P1-P3）也随之变化。

具体来说，当进口压力P1升高时，电动阀阀芯向上运动，使P1、P2间开度减少，阀芯压力P2降低；当进口压力P1降低时，电动阀阀芯向下运动，使P1、P2间开度增大，阀芯压力P2升高。

无论系统的压力怎样变化，通过电动阀阀芯的调节作用，P2、P3间的压差始终保持不变。

因此这种动阀的抗干扰能力强，具有动态平衡的功能。

此外，当直行程电动执行器接受控制信号使阀轴延A—B向上下运动（或角行程电动执行器接受控制信号使阀轴延R向旋转）时，P2、P3间的开度也随之变化。

1.比例积分电动二通阀 VB7200-16比例积分二通阀产品概述比例积分调节阀系列能调节蒸汽或冷热水的流量，广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。

（蒸汽型号为：LDVB3200B）比例积分二通阀产品特点★执行器选用铸铝支架及塑料外壳，体积小、重量轻★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能★-适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）★-具有0～10V或4～20mA反馈信号（选配）★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命★功耗低、输出力大、噪音小★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求★-阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准★阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀比例积分二通阀产品功能◆本系统适用于空调系统的新风机组冬/夏季温度控制。

◆由温度传感器TE-1，比例积分温度控制器TC-1和电动两通调节阀TV－1组成送风温度控制系统，安装在送风管道的TE－1把检测到的温度信号传送至TC －1，由TC－1将TE－1的检测值与设定值不断比较，同时不断地输出信号，控制TV◆TV-1的开度连续可调。

最终使TE－1测量的环境温度保持在设定温度范围内。

◆当盘管后的温度低于某限值时，低温保护开关TS-1切断送电机的电源，从而使新风风阀关闭，防止盘管内的水结冰，涨裂盘管。

比例积分电动二通阀外形尺寸2.VA7010系列开关式电动阀由VAA7010系列阀门驱动器和VAV7010系列铜阀组成。

用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。

驱动器由单向磁滞同步电机驱动，阀门弹簧复位。

阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。

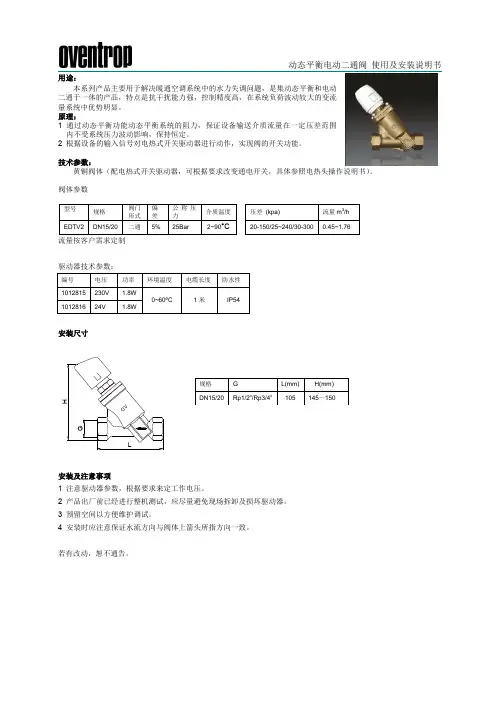

动态平衡电动二通阀 使用及安装说明书用途：本系列产品主要用于解决暖通空调系统中的水力失调问题，是集动态平衡和电动二通于一体的产品，特点是抗干扰能力强，控制精度高，在系统负荷波动较大的变流量系统中优势明显。

原理：1 通过动态平衡功能动态平衡系统的阻力，保证设备输送介质流量在一定压差范围 内不受系统压力波动影响，保持恒定。

2 根据设备的输入信号对电热式开关驱动器进行动作，实现阀的开关功能。

技术参数：黄铜阀体（配电热式开关驱动器，可根据要求改变通电开关，具体参照电热头操作说明书）。

阀体参数流量按客户需求定制驱动器技术参数：安装尺寸安装及注意事项1 注意驱动器参数，根据要求来定工作电压。

2 产品出厂前已经进行整机测试，应尽量避免现场拆卸及损坏驱动器。

3 预留空间以方便维护调试。

4 安装时应注意保证水流方向与阀体上箭头所指方向一致。

若有改动，恕不通告。

Electric Dynamic Balancing Valve(For FCR)DESCRIPTION:Oventrop electric dynamic balancing valve is used to solve the problem of hydronic maladjustment in heating and air conditioning system.It has combined two functions of dynamic balancing and electric on-off in one body.It has strong anti-jamming ability and high degree of accuracy,so it has good use in variableness flowrate system.BASIC PRINCIPLE ：1 It dynamically balances system resistance by the function of dynamicbalancing, and keeps the water flow rate invariableness while the system pressure fluctuate;2 It regulates the on/off position of valve to pace the input signal, So it has the on/off function.Electric Actator SIZE.INSTALLATION AND ATTENTION1 Oventrop supply two types of actator, Please carefully read the installating information ,check the parameter of the product and ensure that the parameter ,such as the size and signal,match the demand.2 The product has been tested in the factory,It should be kept away from the danger and damage in the spot.3 Please keep it vertical while installating,Please leave enough space for installation and maintenance.4 The direction of flow must match the arrow direction on the valve body.。

电动二通平衡阀工作原理嗨，朋友！今天咱们来唠唠电动二通平衡阀这个超有趣的小玩意儿的工作原理。

你看啊，电动二通平衡阀就像是一个超级聪明的小管家，在整个暖通系统里忙活着呢。

这阀门啊，它主要的任务就是要把水流量给管理得妥妥当当的。

咱先从它的基本结构说起。

它有个阀体，这就像是它的身体一样，结实又可靠。

然后还有阀杆、阀芯这些部件，就像是它的手脚和心脏。

电动二通平衡阀最特别的地方就是它有个电动执行器，这个执行器啊，就像是它的小脑袋，聪明得很呢。

当整个暖通系统开始工作的时候，水就开始在管道里流动啦。

这时候啊，电动二通平衡阀就开始发挥作用了。

它可不是瞎指挥的哦。

它会先去感知一下系统里的一些状况。

比如说，它会去感受水的流量到底有多大。

如果水流量太大了，就像是一群调皮的小水滴在管道里横冲直撞，那可不行。

这时候呢，电动二通平衡阀的那个电动执行器就像个严肃的交警一样，开始指挥阀芯动起来。

阀芯呢，就会根据执行器的指令，慢慢地调整自己的位置，让水流的通道变小一点，就像是给那些调皮的小水滴们设置了一些小关卡，让它们只能规规矩矩地按照合适的速度流动。

相反，如果水流量太小了，就像小水滴们都有气无力的，那也不行啊。

电动执行器就又开始发挥它的智慧啦，它会让阀芯把通道打开得更大一些，这样小水滴们就可以欢快地多跑一些，让整个系统里的水流量达到一个合适的状态。

而且哦，电动二通平衡阀还特别会照顾整个系统的平衡。

你想啊，在一个暖通系统里，各个支路就像一个个小家庭一样，都需要合适的水量。

如果有一个支路得到的水太多，其他支路就会缺水，就像有的孩子吃得太饱，有的孩子却饿着肚子，这多不公平呀。

电动二通平衡阀就会防止这种情况发生。

它会根据各个支路的需求，合理地分配水流量。

它就像一个特别公平的大家长，让每个支路都能得到刚刚好的水量。

再说说它的电动执行器吧。

这个小脑袋可厉害了呢。

它可以接收来自控制系统的信号。

比如说，我们在控制中心想要调整整个系统的水流量或者温度的时候，就会给电动执行器发信号。

江森动态平衡电动二通调节阀安全操作规定江森动态平衡电动二通调节阀是一种常用于工业和民用领域的自动控制设备，旨在实现流量和压力的控制及稳定性改进。

使用这种设备是需要注意安全事项并遵守相关操作规定的。

本文将介绍江森动态平衡电动二通调节阀的安全操作规定。

1. 设备安装1.1 在安装设备之前，需要检查设备所在区域的施工和装修是否完成，与设备相关的管道和阀门是否已经安装完毕。

1.2 水流方向需要保证始终与阀座相同，如果流向一变，则会影响阀门的正常使用。

1.3 安装之前，检查设备的型号和参数是否与所需的管道系统相一致。

1.4 确保设备的存放区域干燥、通风、灰尘少，并且保持清洁度。

2. 接电和接线2.1 接线操作应由专业人员进行，其应符合当地电气安全规定。

2.2 在开放接线柜门前，先关闭相关开关。

2.3 电器接线应正确、固定、可靠，线头应注意绝缘。

2.4 自拆线端子的接线方式不能采用。

2.5 各项接线应连通后在封闭电器柜门。

3. 开机和操作3.1 在开启电源之前，在操作面板上检查阀门和管道是否正确连接，并且停用紧急停车按钮。

3.2 开机后，需要等待一段时间，直到设备处于空载状态后，才能正常进行操作。

3.3 在正常飞行过程中，不要随意操作机器，以免造成损坏。

3.4 设备停机时，应按照顺序关闭操作面板上的相关按钮和开关。

4. 维护和保养4.1 在设备正常运行之前，每周应进行维护和保养。

4.2 对于设备主要部件进行清洁，包括阀杆和阀门等，能够避免设备出现锈蚀和氧化等问题。

4.3 对于设备电器部分进行检查，确保电控箱待机状态下无异响和异味。

4.4 检查设备管道系统的完整性，如有损坏，则应及时修复更换。

5. 安全注意事项5.1 确保设备运行时周围机器和工人的安全。

在设备运行期间，应保持注意力集中，不要使用其他设备等。

5.2 安装设备时应是符合当地法规的安全距离。

5.3 禁止在使用过程中随意拆卸设备。

5.4 在设备运行过程中，如果出现异常情况，应及时停机排除故障。

解决⽔⼒失调问题的五个关键要素！⽔⼒失调是在楼宇建筑中经常出现的困扰⼈们的问题。

解决不好⽔⼒失调问题会带来能源的极⼤浪费。

平衡阀产品及全⾯⽔⼒平衡理论与调试技术的出现，为做好系统⽔⼒平衡，解决系统的⽔⼒失调问题提供了良好的⽅法和⼯具。

1、⽔⼒失调的分类及平衡阀的分类在供暖和空调⽔系统中的⽔⼒失调⼀般分为静态⽔⼒失调和动态⽔⼒失调。

静态⽔⼒失调在暖通空调系统中出现最早、出现范围最⼴的⼀种失调状态。

它主要是由于系统在设计、产品选型、施⼯等过程中的种种误差迭加所产⽣的，设计需要的系统管道阻⼒特性与实际系统管道阻⼒特性不相符，所造成的实际流量与设计流量不相符的⽔⼒失调状态。

静态⽔⼒失调是系统本⾝所固有的，如果不通过其他调节⼿段进⾏调整的话，会伴随着系统的运⾏长期存在的。

动态⽔⼒失调是伴随着楼宇建筑节能的要求和⼴⼤⼈民群众对温度的个性化需求⽽产⽣的，在供暖和空调⽔系统上安装了很多⼈为或⾃⼒式调控设备，应⽤了变流量技术使系统的瞬时阻⼒特性与设计所需阻⼒特性不符，从⽽造成了系统的瞬时失调的状况。

动态⽔⼒失调是⼀种较为复杂的失调状态，⼀般⽽⾔在系统运⾏过程中是⽆规律，变化是较为频繁的。

在暖通空调⽔系统中，定流量系统⼀般仅仅存在静态⽔⼒失调现象，⽽变流量系统往往是静态⽔⼒失调和动态⽔⼒失调并存。

市场上的平衡阀种类较多，名称纷繁复杂，给设计和选⽤带来⼀些问题。

作为专业平衡阀市场的领导品牌，欧⽂托普将市场上常见的平衡阀产品名称根据其产品结构和作⽤⽬的分为以下三类，每种平衡阀的外形见右图。

1）静态平衡阀。

也叫⼿动平衡阀、数字锁定平衡阀、⽔⼒平衡阀，是以通过改变⾃⾝局部阻⼒（开度），达到调整并联环路阻⼒⽐值为⽬的。

2）动态（⾃⼒式）平衡阀。

在⼯作时⼀般通过弹簧、膜⽚等弹性元件⾃⼒式⼯作，控制阀芯元件动作，所以被称作动态平衡阀。

根据其作⽤⽬的的不同可分为动态流量平衡阀和动态压差平衡阀两种。

①动态流量平衡阀。

在⼯作压差范围内，以恒定所安装管路位置流量为其设定值，也被称作定流量阀，流量调节器。

电动二通阀工作原理
电动二通阀是一种可以通过电动执行机构实现开关动作的阀门。

其工作原理是通过电动执行机构驱动阀门的阀芯或阀盖进行开关动作，从而实现介质的通断控制。

在电动二通阀中，常见的电动执行机构有电机、电磁阀等。

电机通常通过传动装置（如齿轮、导轨等）与阀门的阀芯或阀盖相连，通过电机的旋转驱动阀芯或阀盖的运动，从而实现阀门的开关。

当电动二通阀处于关闭状态时，电动执行机构会将阀芯或阀盖压紧在阀门的密封面上，阻止介质的流动。

当需要打开阀门时，电动执行机构通过电力控制将阀芯或阀盖移动到开启位置，使得介质可以通过阀门流动。

在操作过程中，电动二通阀通常配备有位置开关或行程开关。

位置开关能够检测阀芯或阀盖的位置，从而判断阀门的开启或关闭状态；行程开关则能够确定阀芯或阀盖所需的行程范围，避免过度开启或关闭。

电动二通阀广泛应用于工业自动化控制系统中，例如水处理、石化、冶金等领域。

通过电动执行机构的精准控制，电动二通阀能够实现远程操作、定时操作等功能，提高了系统的自动化水平和控制精度。

电动二通阀电动二通阀：功能、工作原理与应用导言电动二通阀是一种广泛应用于自动化控制系统中的设备，它能够通过电动执行机构实现阀门的开关，并在流体系统中控制流体的流动。

本文将对电动二通阀的功能、工作原理以及应用进行详细介绍。

一、功能1. 流量控制：电动二通阀通过阀门的开启和关闭来调节管道中的流量。

当阀门打开时，流体得以自由通过；而当阀门关闭时，流体将被完全隔绝。

这种流量控制功能使得电动二通阀在各种流体控制系统中都能得到广泛应用，如给水管道、空调系统、化工工艺等。

2. 压力控制：电动二通阀还可以通过流体的流动来控制管道中的压力。

当阀门打开时，流体受到较小的阻力，压力相对较低；而当阀门关闭时，阀门前后产生的阻力会导致压力上升。

因此，在需要精确控制压力的系统中，电动二通阀的应用非常重要。

3. 流向控制：电动二通阀还可以用来控制流体的流向。

例如，在一些液压系统中，通过控制电动二通阀的开闭状态，可以实现液体的单向流动，从而保证系统正常运行。

二、工作原理电动二通阀的工作原理基于电动执行机构对阀门的控制。

一般来说，电动执行机构会使用电动机或电磁铁作为驱动力，使得阀门能够开启或关闭。

1. 电动执行机构电动执行机构主要包括电动机、减速器和转换机构。

电动机作为动力源，通过减速器将高速旋转的动力转换成为阀门开启和关闭的力量。

而转换机构则将电动机的旋转运动转化为直线运动，从而对阀门进行控制。

2. 阀门部分阀门由阀体、阀座和阀盖组成。

在通常情况下，阀门关闭时阀座与阀体紧密密封，以防止流体泄漏；而在阀门打开时，阀座会与阀体分离，使得流体得以畅通无阻。

3. 控制板和传感器电动二通阀通常配备有控制板和传感器，用于接收外部信号并实现对阀门的自动控制。

传感器可以检测管道中流体的压力、温度、流量等参数，并将这些参数传递给控制板。

控制板根据接收到的信号来判断是否需要调整阀门的开启和关闭状态。

三、应用电动二通阀具有广泛的应用范围，在各种工业领域中都能见到它们的身影。

动态平衡电动调节阀说明书本系列产品集动态平衡与调节功能于一体，根据流量需求调整好阀门开度后，无论系统压差如何波动，只要在阀门的工作范围内阀芯即可自动调整可变流道开度，保持流量恒定不变。

该阀门采用新颖独特的刚性结构，彻底克服了老旧膜片式阀门的寿命短、调节范围小等缺点。

精确校准的阀芯可确保恒定在±5％的偏差范围内。

产品功能及原理⚫通过动态平衡功能动态平衡系统的阻力，保证设备输送介质流量在一定压差范围内不受系统压力波动影响，保持恒定。

⚫根据设备的输入信号，执行器改变阀门开度，实现阀的调节和开关功能。

产品型号及技术参数注：表中数据实验条件：介质为水，温度为25-30℃。

实际压差范围会因现场工况不同而有所变化。

DN20~DN25 DN32~DN40 DN50~DN150 DN200DN20~DN25 DN32~DN40DN50~DN150 DN200安装注意事项1．注意驱动器参数，根据形式、工作电压等要求进行选择。

2．产品出厂前已经进行整机测试，应尽量避免现场拆卸及损坏执行器。

3．预留空间以方便维护调试。

4．安装时应注意保证介质方向与阀体上箭头所指方向一致。

执行器技术参数T47调节型常闭电热执行器适配阀门口径：DN20~DN25电源电压：AC/DC 24V控制电压：0~10V自耗功率：2.5W / 3W阀门动作时间：开启时间：~4.5min关闭时间：~5min工作环境温度：-5℃~50℃HLJ-AP08B-1110 电动执行器适配阀门口径：DN32~DN40电源电压：AC24V控制信号：DC0(2)～10V; 0(4)～20mA反馈信号：DC0~10V额定力值：200N行程Max：8mm阀门开关速度：0.1mm/s环境温度：2～55℃储存温度：-20～65℃最大相对湿度：< 90%且不结露工作状态：RA状态，0信号时驱动器顶杆下行阀关闭接线图执行器装配说明（示意图）调试说明及拨码设置学习状态：通电后，按所需功能正确设定JP1拨码开关（见下表）。

电动二通阀的工作原理电动二通阀是一种常见的控制阀门，它的工作原理是通过电磁力作用使阀门开启或关闭。

下面将详细介绍电动二通阀的工作原理。

电动二通阀由电动执行器和阀体组成。

电动执行器是控制阀门的关键部件，它包括电动机、行程开关、电磁铁等。

当控制信号发出时，电动执行器会接收信号并将其转化为电磁力，驱动阀门开启或关闭。

电动二通阀的工作过程可以分为三个阶段：开启阶段、稳定阶段和关闭阶段。

在开启阶段，当控制信号发出时，电动执行器的电动机开始转动，通过连杆机构将转动运动转化为直线运动。

随着电动机的转动，阀门在电磁力的作用下逐渐打开，介质开始流动。

在稳定阶段，阀门完全打开，介质可以自由流动。

此时，电动执行器会通过行程开关来检测阀门的位置，一旦阀门达到预设的开启位置，电动执行器会停止运动，阀门保持在稳定开启状态。

在关闭阶段，当控制信号发出关闭指令时，电动执行器的电动机开始反转运动。

通过连杆机构的作用，阀门逐渐关闭，介质的流动得到控制。

电动二通阀的工作原理基于电磁力的作用，通过电磁铁在电流的作用下产生磁场，使阀门开启或关闭。

电磁铁是电动执行器的核心部件，它通过电流的改变来调节磁场的强度，进而控制阀门的运动。

电动二通阀的控制信号通常来自于控制系统，可以是手动控制、自动控制或远程控制。

控制信号通过电缆或无线信号传输到电动执行器，再由电动执行器转化为电磁力，驱动阀门的开启或关闭。

电动二通阀的工作原理使其具有一些特点。

首先，电动二通阀的控制精度高，可以精确控制介质的流量和压力。

其次，电动二通阀的响应速度快，可以在短时间内实现开启或关闭。

此外，电动二通阀的使用寿命长，维护成本低。

电动二通阀是一种通过电磁力作用来控制阀门开启或关闭的设备。

它的工作原理基于电动执行器的运动，通过电磁铁产生的磁场来驱动阀门的运动。

电动二通阀具有控制精度高、响应速度快和使用寿命长等特点，广泛应用于工业控制系统中。

动态平衡电动阀介绍近年来，随着人们对生活品质要求以及节能意识的不断提高，暖通空调工程中变流量水力系统得到越来越广泛的应用。

同时，一种新型的调节阀—动态平衡电动阀也因其优越的动态平衡特性而在越来越多的变流量水力系统中得到应用。

本文分析了动态平衡电动阀的特点及其与传统的电动阀门相比较的优势，介绍了动态平衡电动阀的应用，同时提出了变流量水力系统实现全面水力平衡的概念及途径。

一、暖通空调系统调节方式的演化过程：暖通空调系统最根本的目标是实现对环境温度的调控，以满足人们对环境舒适度以及一些工艺性的要求。

在早期的暖通空调系统中，一般采用定流量水力系统，通过对末端设备风量的分档控制来实现对目标区域环境温度的调节，如采用三速开关调节风机盘管风量以及通过变风量空调箱进行风量调节等。

这种调节是简单、粗略以及分散式的，且在系统初调试合格后不需再对水力系统进行调节。

随着人们对环境舒适度的要求以及节能意识的不断提高，这种调节已经不能满足要求。

于是人们开始采用变流量水力系统以及变风量系统，通过电动调节阀或风阀执行器对系统的水量或风量进行连续调节来实现对环境温度的精确控制。

电动调节阀既可以通过与各种传感器、变送器以及控制器相连组成分散式的控制系统，也可以与楼宇控制系统相连组成分散控制、集中管理的中央控制系统，从而大大地提高了系统对环境温度调控的能力。

但是在一些系统负荷波动较大的变流量系统中，由于多台电动调节阀同时工作，任何一台电动调节阀工作状态的改变都会对其它的电动调节阀产生影响，而电动调节阀本身的抗干扰能力又比较差，从而造成了整个系统不稳定，对环境温度的调控能力下降，调节精度降低。

因此在目前的一些大型变流量中央空调水系统中，一种具有较强抗干扰能力的新型调节阀—动态平衡电动阀得到越来越广泛的应用。

同时，一种全新的全面平衡水力系统，也因其高效、稳定和节能而被越来越多的大型变流量水系统所采用。

二、动态平衡电动阀的特点及其与传统的电动阀门相比较的优势：动态平衡电动阀主要分为二类：用于风机盘管调节的动态平衡电动二通阀以及用于空调箱等调节的动态平衡电动调节阀。

电动二通阀工作原理
电动二通阀是一种通过电机驱动的阀门装置，它的工作原理基于控制传动装置的运动，从而改变阀门的开启和关闭状态。

具体工作原理如下：
1. 电机驱动：电动二通阀的核心部件是电机，其通过电源供电使得电机正常运转。

电机可以是直流电机或交流电机，取决于具体的设计要求。

2. 控制装置：控制装置通常由控制电路和执行机构组成。

控制电路用于接收外部控制信号，通过判断信号的大小和方向来控制电机的运行状态。

执行机构则接收电路输出的控制信号，并将其转化为机械运动。

3. 传动机构：传动机构将电机的旋转运动转化为阀门的开启和关闭运动。

通常采用的方式是通过电机的输出轴连接到传动装置，如齿轮传动或蜗轮传动，使转速和扭矩得到合适的转换。

4. 阀门操作：根据传动机构的运动，阀门可以实现开启或关闭状态。

当电机正常运行时，传动装置会使阀门关闭或开启，以控制介质的流动。

5. 外部控制：电动二通阀通常与外部控制系统连接。

通过发送控制信号到控制装置，可以实现对阀门的远程控制，实现自动化和智能化的控制目的。

总之，电动二通阀通过电机驱动，控制装置和传动装置的协同
作用，实现阀门的开启和关闭，从而控制介质的流动。

这种阀门具有快速响应、精确控制和远程操作等优点，在工业自动化和流体控制装置中得到广泛应用。
