压力无关型动态平衡电动调节阀的作用
1动态平衡电动调节阀的作用
动态平衡电动调节阀是用于控制流体系统的一种流体控制元件，它可以实现精确的流量控制，不受压力影响。

它主要由可调执行机构、传感器、控制器和执行器等组成。

1.1可调执行机构
可调执行机构是动态平衡电动调节阀的核心部件，其作用是控制流体的流量，精确地实现流量控制，不受压力的影响。

1.2传感器
传感器的主要作用是获取实时的系统信息，根据信息进行反馈和实时调整，以保证当前流量的准确、稳定。

1.3控制器
控制器是系统改变流量时最重要的组成部分，可根据传感器获取的信息进行调整，使可调执行机构实现流量控制，保证运行稳定性和准确性。

1.4执行器
执行器是控制系统改变流量所需要的组成部分，它可以根据控制器的信号指令，在可调执行机构的基础上调节流量，从而实现准确的流量控制。

动态平衡电动调节阀是流体控制系统中重要的部件，它能够自动调节流量，保证系统的正常运行，不受压力的影响，具有较高的准确性。

动态平衡电动调节阀VPA 系列动态平衡阀及VAP 系列执行器特点1. AHU 用动态平衡电动调节阀包含两个功能控制元件：动态平衡阀及电动执行器。

动态平衡阀对流经阀门的流量压差进行感知和调节。

电动执行器根据控制器给的控制信号控制阀门。

2. VPA 系列阀门的最大流量可根据客户的要求进行设定。

可通过电路板上流量开度电位器进行电子式调节，调节易操作。

. VPA 的平衡腔采用内置导压管，与外置导压管相比能有效避免现场安装的碰撞和损坏，结构更加紧凑。

. 阀体部分为球墨铸铁，表面经防锈处理，外观精美。

. 阀门关断压差高，泄漏量非常小。

. 控制阀部分采用直行程电动执行器，控制精度更高，可以实现更加完美的等百分比流量特性曲线。

. 执行器标准配置带手动功能。

技术参数DN 0- DN80-1 0材质VPA系列平衡阀压差流量特性开度流量特性备注：阀杆缩进，阀门趋向关闭备注：控制及反馈信号现实途径：LED 屏幕尺寸图(mm)安装方向Array维修对于执行器进行维修时，应遵循以下顺序：1.首先关掉水泵并切断水泵电源。

2.关闭截止阀，排空管道内的水以降低管道压力，使水管（热水管）自然冷却。

.从接线端上拆除电器接线。

注意在对阀门再次调试之前需先正确安装执行器。

电路板示意图执行器接线图VAP1000-2 -C执行器电路板VAP 000-2 -C执行器电路板24VACB O O E YY U YU0(2)...10VDC/0(4)...20mA0(2)...10VDC/0(4)...20mA COM控制信号/阀位反馈信号：0(2)~10VDC, 0( )~20mA 控制信号O,E值减小执行器主轴伸长，与之配合的阀杆缩进，阀门关闭控制信号O,E值增大执行器主轴缩进，与之配合的阀杆伸长，阀门打开备注：1. 此状态为执行器出厂设定反向模式，如需正向模式（即控制信号增加执行器主轴伸出运行），只需将拨码开关S 的第1位从OFF拨至ON即可。

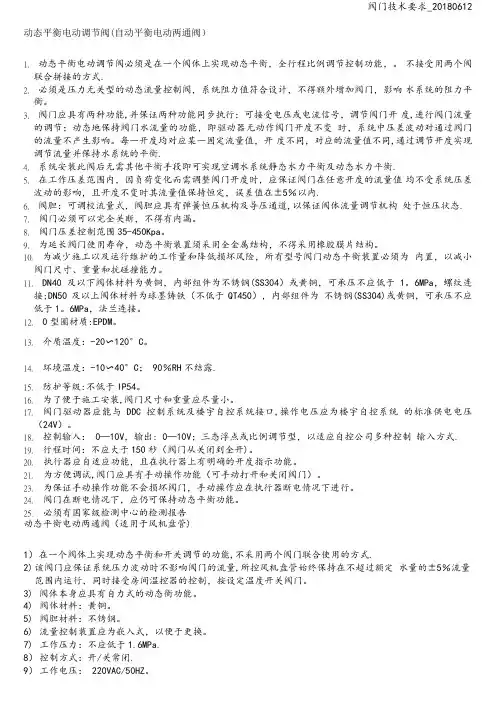

动态平衡电动调节阀(自动平衡电动两通阀）1.动态平衡电动调节阀必须是在一个阀体上实现动态平衡，全行程比例调节控制功能，。

不接受用两个阀联合拼接的方式.2.必须是压力无关型的动态流量控制阀，系统阻力值符合设计，不得额外增加阀门，影响水系统的阻力平衡。

3.阀门应具有两种功能,并保证两种功能同步执行：可接受电压或电流信号，调节阀门开度,进行阀门流量的调节；动态地保持阀门水流量的功能，即驱动器无动作阀门开度不变时，系统中压差波动对通过阀门的流量不产生影响。

每一开度均对应某一固定流量值，开度不同，对应的流量值不同,通过调节开度实现调节流量并保持水系统的平衡.4.系统安装此阀后无需其他平衡手段即可实现空调水系统静态水力平衡及动态水力平衡.5.在工作压差范围内，因负荷变化而需调整阀门开度时，应保证阀门在任意开度的流量值均不受系统压差波动的影响，且开度不变时其流量值保持恒定，误差值在±5％以内.6.阀胆：可调校流量式，阀胆应具有弹簧恒压机构及导压通道,以保证阀体流量调节机构处于恒压状态.7.阀门必须可以完全关断，不得有内漏。

8.阀门压差控制范围35-450Kpa。

9.为延长阀门使用寿命，动态平衡装置须采用全金属结构，不得采用橡胶膜片结构。

10.为减少施工以及运行维护的工作量和降低损坏风险，所有型号阀门动态平衡装置必须为内置，以减小阀门尺寸、重量和抗碰撞能力。

11.DN40及以下阀体材料为黄铜，内部组件为不锈钢(SS304）或黄铜，可承压不应低于 1。

6MPa，螺纹连接;DN50及以上阀体材料为球墨铸铁（不低于QT450），内部组件为不锈钢(SS304)或黄铜，可承压不应低于1。

6MPa，法兰连接。

12.0型圈材质:EPDM。

13.介质温度：-20〜120°C。

14.环境温度：-10〜40°C； 90％RH不结露.15.防护等级:不低于IP54。

16.为了便于施工安装,阀门尺寸和重量应尽量小。

动态平衡电动调节阀概述：SLDW动态平衡电动调节阀是动态平衡与电动调节一体化的产品，主要适用于暖通空调系统末端空调设备（如空调箱、新风机组、空气处理机）的温度控制，通过配置智能模块控制装置，可方便的对各环路的流量、温度进行自动控制，实现合理利用能量，节能降耗，智能化管理。

应用此阀使末端设备只受标准控制信号的影响，而不受系统压力波动的影响，使系统调节更稳定、更节能，特别适用于系统负荷变化较大的变流量系统中。

产品优点1.稳定：末端设备的流量变化不受系统压力波动的影响，流量变化不相互干扰。

2.节能：较传统的系统节能6-20%。

3.高效：大大地缩短了调试时间，系统运行具有高效率。

4.舒适：调控温度精度更高，比传统变流量系统更舒适。

产品特点1.驱动器为直行程，互换性好。

2.流量特性曲线：线/等百分比3.流量误差≤5%4.工作温度：0--150℃材质与寿命1.阀体：优质灰铸铁2.内件：黄铜、不锈钢3.弹簧：不锈钢4.膜片：三元乙丙埋纤5.寿命：十年以上控制方式1.智能调节型（最常用）2.比例积分型调节阀用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。

根据自动化系统中的控制信号，自动调节阀门的开度，从而实现介质流量、压力、温度和液位的调节。

调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。

直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。

角行程主要有：V型电动调节球阀、电动蝶阀、通风调节阀、偏心蝶阀等。

流通能力Cv值是调节阀选型的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。

根据流通能力Cv值大小查表，就可以确定调节阀的公称通径DN。

[键入文字]

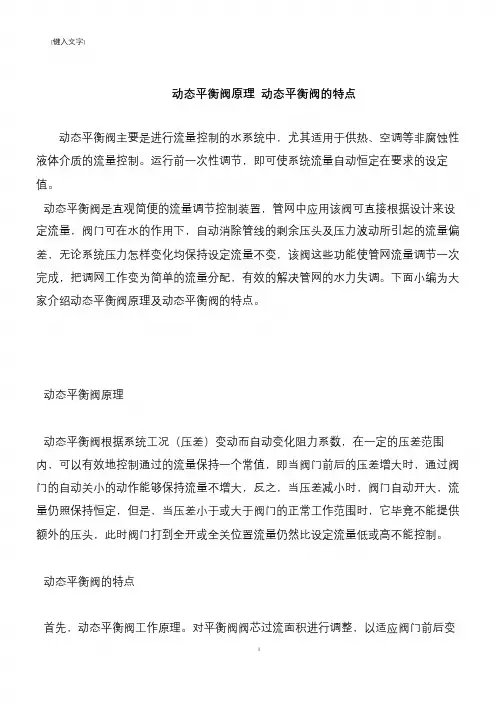

动态平衡阀原理动态平衡阀的特点
动态平衡阀主要是进行流量控制的水系统中，尤其适用于供热、空调等非腐蚀性液体介质的流量控制。

运行前一次性调节，即可使系统流量自动恒定在要求的设定值。

动态平衡阀是直观简便的流量调节控制装置，管网中应用该阀可直接根据设计来设定流量，阀门可在水的作用下，自动消除管线的剩余压头及压力波动所引起的流量偏差，无论系统压力怎样变化均保持设定流量不变，该阀这些功能使管网流量调节一次完成，把调网工作变为简单的流量分配，有效的解决管网的水力失调。

下面小编为大家介绍动态平衡阀原理及动态平衡阀的特点。

动态平衡阀原理
动态平衡阀根据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。

动态平衡阀的特点
首先，动态平衡阀工作原理。

对平衡阀阀芯过流面积进行调整，以适应阀门前后变
1。

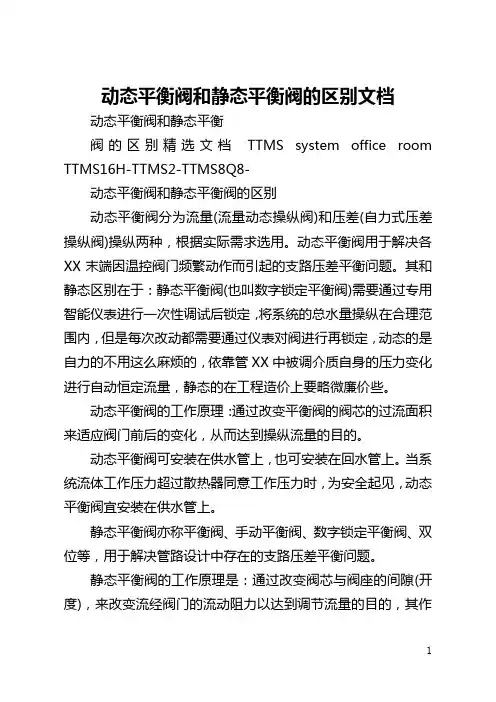

动态平衡阀和静态平衡阀的区别文档动态平衡阀和静态平衡阀的区别精选文档TTMS system office room TTMS16H-TTMS2-TTMS8Q8-动态平衡阀和静态平衡阀的区别动态平衡阀分为流量(流量动态操纵阀)和压差(自力式压差操纵阀)操纵两种，根据实际需求选用。

动态平衡阀用于解决各XX末端因温控阀门频繁动作而引起的支路压差平衡问题。

其和静态区别在于：静态平衡阀(也叫数字锁定平衡阀)需要通过专用智能仪表进行一次性调试后锁定，将系统的总水量操纵在合理范围内，但是每次改动都需要通过仪表对阀进行再锁定，动态的是自力的不用这么麻烦的，依靠管XX中被调介质自身的压力变化进行自动恒定流量，静态的在工程造价上要略微廉价些。

动态平衡阀的工作原理：通过改变平衡阀的阀芯的过流面积来适应阀门前后的变化，从而达到操纵流量的目的。

动态平衡阀可安装在供水管上，也可安装在回水管上。

当系统流体工作压力超过散热器同意工作压力时，为安全起见，动态平衡阀宜安装在供水管上。

静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位等，用于解决管路设计中存在的支路压差平衡问题。

静态平衡阀的工作原理是：通过改变阀芯与阀座的间隙(开度)，来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。

静态平衡阀既可安装在供水管上，也可以安装在回水管上，一般要安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供(回)水管不必再设截止阀。

无论静态平衡阀或动态平衡阀，自身都是阻抗元件，尤其是动态平衡阀，要求系统在选配水泵时必须考虑该平衡阀引起的附加扬程。

动态平衡阀与静态平衡阀的比较平衡阀是在水力工况下，起到动态、静态平衡调节的阀门，如：静态平衡阀，动态平衡阀。

静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙(开度)，来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。

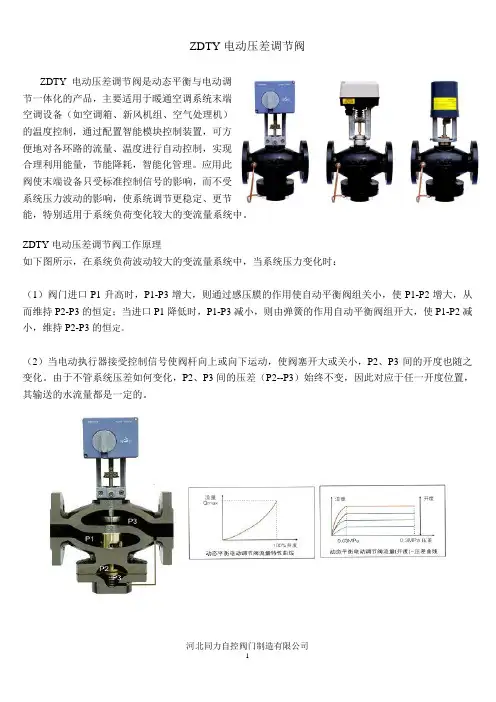

ZDTY电动压差调节阀ZDTY电动压差调节阀是动态平衡与电动调节一体化的产品，主要适用于暖通空调系统末端空调设备（如空调箱、新风机组、空气处理机）的温度控制，通过配置智能模块控制装置，可方便地对各环路的流量、温度进行自动控制，实现合理利用能量，节能降耗，智能化管理。

应用此阀使末端设备只受标准控制信号的影响，而不受系统压力波动的影响，使系统调节更稳定、更节能，特别适用于系统负荷变化较大的变流量系统中。

ZDTY电动压差调节阀工作原理如下图所示，在系统负荷波动较大的变流量系统中，当系统压力变化时：（1）阀门进口P1升高时，P1-P3增大，则通过感压膜的作用使自动平衡阀组关小，使P1-P2增大，从而维持P2-P3的恒定；当进口P1降低时，P1-P3减小，则由弹簧的作用自动平衡阀组开大，使P1-P2减小，维持P2-P3的恒定。

（2）当电动执行器接受控制信号使阀杆向上或向下运动，使阀塞开大或关小，P2、P3间的开度也随之变化。

由于不管系统压差如何变化，P2、P3间的压差（P2--P3）始终不变，因此对应于任一开度位置，其输送的水流量都是一定的。

ZDTY 电动压差调节阀的电动调节功能电动调节功能是指阀门能根据目标区域温度控制信号的变化自动的调节阀门的开度，从而改变水流量，最终使目标区域的实际温度与设定温度一致。

电动调节功能的好坏在于电动调节阀的流量特性曲线。

在空调系统中，常用的电动调节阀的理想流量曲线是直线的或者等百分比的。

但是对于一般的电动调节阀，在实际使用过程中由于阀权度较小，使得实际的流量特性曲线是直线型（曲线1），如图4，某电动调节阀理想的流量特性曲线是直线型（曲线1），但是在安装到系统管路上后实际的流量特性曲线接近快开型（曲线2），调节特性变差。

ZDTY 电动压差调节阀由于独特的阀体结构，在实际的使用工作中阀权度基本为1，因此其实际的流量特性曲线与理想的流量特性曲线一致（如图5），没有偏离，因此具有优良的电动调节功能。

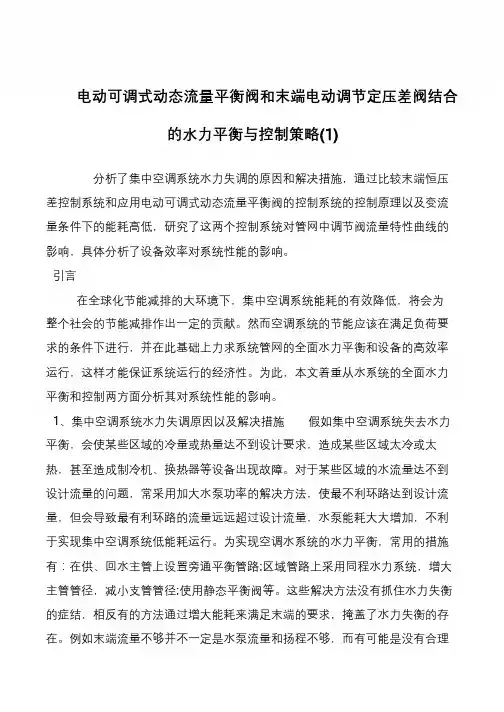

电动可调式动态流量平衡阀和末端电动调节定压差阀结合的水力平衡与控制策略(1)分析了集中空调系统水力失调的原因和解决措施，通过比较末端恒压差控制系统和应用电动可调式动态流量平衡阀的控制系统的控制原理以及变流量条件下的能耗高低，研究了这两个控制系统对管网中调节阀流量特性曲线的影响，具体分析了设备效率对系统性能的影响。

引言在全球化节能减排的大环境下，集中空调系统能耗的有效降低，将会为整个社会的节能减排作出一定的贡献。

然而空调系统的节能应该在满足负荷要求的条件下进行，并在此基础上力求系统管网的全面水力平衡和设备的高效率运行，这样才能保证系统运行的经济性。

为此，本文着重从水系统的全面水力平衡和控制两方面分析其对系统性能的影响。

1、集中空调系统水力失调原因以及解决措施假如集中空调系统失去水力平衡，会使某些区域的冷量或热量达不到设计要求，造成某些区域太冷或太热，甚至造成制冷机、换热器等设备出现故障。

对于某些区域的水流量达不到设计流量的问题，常采用加大水泵功率的解决方法，使最不利环路达到设计流量，但会导致最有利环路的流量远远超过设计流量，水泵能耗大大增加，不利于实现集中空调系统低能耗运行。

为实现空调水系统的水力平衡，常用的措施有：在供、回水主管上设置旁通平衡管路;区域管路上采用同程水力系统，增大主管管径，减小支管管径;使用静态平衡阀等。

这些解决方法没有抓住水力失衡的症结，相反有的方法通过增大能耗来满足末端的要求，掩盖了水力失衡的存在。

例如末端流量不够并不一定是水泵流量和扬程不够，而有可能是没有合理匹配，盲目提高水泵设计扬程和流量，不仅增加水泵初投资，而且增加运行成本;增大供回水温差并非因为制冷主机出力不够，而是没有把能量有效地输配到末端设备，而增大供回水温差对主机要求较高，不仅使主机初投资增大，而且会让主机工作在低效工况下，增加主机的运行成本，还会导致夏季末端送风温度过低，送风管道易结露，假如没有良好的气流组织保障，容易导致空调病的产生等。

动态流量平衡阀动态平衡电动调节阀的区别电动调节阀等于套了电动执行器的调节阀。

动态流量平衡阀是一种依据压差或者流量自动调整的调节阀。

而动态平衡电动调节阀相当于在动态流量平衡阀上套了电动执行器。

平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。

如：静态平衡阀，动态平衡阀。

(z)静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。

动态平衡阀分为动态流量平衡阀，动态压差平衡阀，自力式自身压差控制阀等。

动态流量平衡阀亦称：自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。

动态压差平衡阀，亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等，它是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定，即当系统的压差增大时，通过阀门的自动关小动作，它能保证被控系统压差增大反之，当压差减小时，阀门自动开大，压差仍保持恒定。

自力式自身压差控制阀，在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设定值，阀塞自动打开并在感压膜作用下自动调节开度，保持阀门两端压差相对恒定。

“静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。
