实验二 单管共射放大电路实验

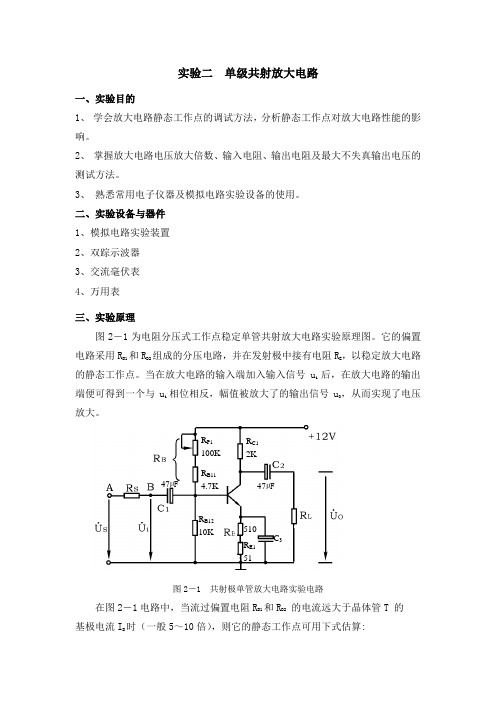

实验二单级共射放大电路一、实验目的1、学会放大电路静态工作点的调试方法，分析静态工作点对放大电路性能的影响。

2、掌握放大电路电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

3、熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验设备与器件1、模拟电路实验装置2、双踪示波器3、交流毫伏表4、万用表三、实验原理图2－1为电阻分压式工作点稳定单管共射放大电路实验原理图。

它的偏置电路采用RB1和RB2组成的分压电路，并在发射极中接有电阻RE，以稳定放大电路的静态工作点。

当在放大电路的输入端加入输入信号ui后，在放大电路的输出端便可得到一个与ui 相位相反，幅值被放大了的输出信号u，从而实现了电压放大。

图2－1 共射极单管放大电路实验电路在图2－1电路中，当流过偏置电阻RB1和RB2的电流远大于晶体管T 的基极电流IB 时（一般5～10倍），则它的静态工作点可用下式估算: 47µF47µFR P1100KR B114.7KR B1210KR E151510C3R C12KCC B2B1B1B U R R R U +≈U CE ＝U CC －I C （R C ＋R E ） 电压放大倍数 beLC V r R R βA // -= 输入电阻R i ＝R B1 // R B2 // r be 输出电阻 R O ≈R C由于电子电路件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。

在设计前应测量所用元电路件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大电路的静态工作点和各项性能指标。

一个优质放大电路，必定是理论设计与实验调整相结合的产物。

因此，除了学习放大电路的理论知识和设计方法外，还必须掌握必要的测量和调试技术。

放大电路的测量和调试一般包括：放大电路静态工作点的测量与调试，消除干扰与自激振荡及放大电路各项动态参数的测量与调试等。

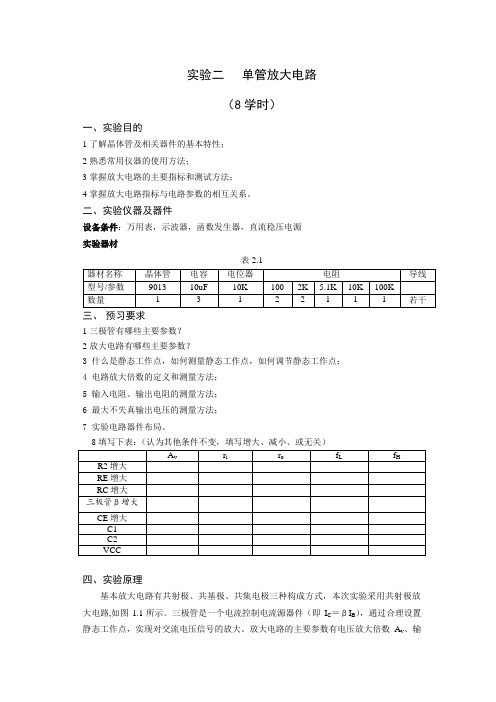

实验二单管放大电路（8学时）一、实验目的1 了解晶体管及相关器件的基本特性；2 熟悉常用仪器的使用方法；3 掌握放大电路的主要指标和测试方法；4 掌握放大电路指标与电路参数的相互关系。

二、实验仪器及器件设备条件：万用表，示波器，函数发生器，直流稳压电源实验器材表2.1三、预习要求1 三极管有哪些主要参数？2 放大电路有哪些主要参数？3 什么是静态工作点，如何测量静态工作点，如何调节静态工作点；4 电路放大倍数的定义和测量方法；5 输入电阻、输出电阻的测量方法；6 最大不失真输出电压的测量方法；7 实验电路器件布局。

8 填写下表：（认为其他条件不变，填写增大、减小、或无关）四、实验原理基本放大电路有共射极、共基极、共集电极三种构成方式，本次实验采用共射极放大电路,如图1.1所示。

三极管是一个电流控制电流源器件（即I C＝βI B），通过合理设置静态工作点，实现对交流电压信号的放大。

放大电路的主要参数有电压放大倍数A v、输入电阻r i 、输出电阻r o 。

o Li bev R Av v r β'-==..............................................(1) ||i be b r r R = .......................................................(2) o C r R = . (3)式（1）中：||LC L R R R '= R C 为集电极电阻，R L 为负载电阻。

26300(1)be Er I β=++ (4)由式（1）（2）（4）可以看出：I B ↑→I E ↑→r be ↓→r i ↓→A V ↑ 由式（1）（3）可以看出：R C ↑→r O ↑→A V ↑在负载开路（R L ＝∞）时： LC o R R r '== ,忽略偏置电路对输入电流的影响r i ＝r be式（1）可以写成：o ir Av r β-=上式表明电路放大倍数A v 与输出电阻r o 成正比，与输入电阻r i 成反比。

实验二 晶体管共射极单管放大器一、实验目的1． 学会放大器静态工作点的调式方法和测量方法。

2． 掌握放大器电压放大倍数的测试方法及放大器参数对放大倍数的影响。

3． 熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验原理图2—1为电阻分压式工作点稳定单管放大器实验电路图。

偏置电阻R B1、R B2组成分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号后，在放大器的输出端便可得到一个与输入信号相位相反、幅值被放大了的输出信号，从而实现了电压放大。

三、实验设备1、 信号发生器2、 双踪示波器3、 交流毫伏表4、 模拟电路实验箱5、 万用表四、实验内容1．测量静态工作点实验电路如图2—1所示，它的静态工作点估算方法为：U B ≈211B B CCB R R U R +⨯图2—1 共射极单管放大器实验电路图I E ＝EBEB R U U -≈Ic U CE = U CC －I C （R C ＋R E ）实验中测量放大器的静态工作点，应在输入信号为零的情况下进行。

1） 没通电前，将放大器输入端与地端短接，接好电源线（注意12V 电源位置）。

2） 检查接线无误后，接通电源。

3） 用万用表的直流10V 挡测量U E = 2V 左右，如果偏差太大可调节静态工作点（电位器RP ）。

然后测量U B 、U C ，记入表2—1中。

表2—1测 量 值计 算 值 U B （V ） U E （V ） U C （V ） R B2（K Ω） U BE （V ） U CE （V ） I C （mA ）2602B2有测量结果记入表2—1中。

5） 根据实验结果可用：I C ≈I E ＝E ER U 或I C ＝CC CC R U U - U BE ＝U B －U EU CE ＝U C －U E计算出放大器的静态工作点。

2．测量电压放大倍数各仪器与放大器之间的连接图关掉电源，各电子仪器可按上图连接，为防止干扰，各仪器的公共端必须连在一起后接在公共接地端上。

实验一 晶体管共射极单管放大器一 实验目的1. 学会单级共射放大器静态工作点的测量和调试方法。

2. 了解电路参数变化对静态工作点的影响。

3. 掌握单级共射放大器动态指标（Au 、Ri 、Ro ）的测量方法及最大不失真输出电压的测试方法。

4.掌握频率特性的测量方法。

二 实验原理图1为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E1和R F1，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0，从而实现了电压放大。

图1 共射极单管放大器实验电路在图1电路中，当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的基极电流I B 时（一般5～10倍），则它的静态工作点可用下式估算CC B2B1B1B U R R R U +≈CF1E1BEB E I R R U U I ≈+-≈U CE ＝U CC －I C （R C ＋F1E1R R +）电压放大倍数20)1( // 1-≈++-=F R βbe LC Vr R R βA 实验时不接负载，即R L 为无穷大。

输入电阻 R i ＝211////])1(B B F R R R β++be [r 输出电阻 R O ≈R C三、实验设备与器件1. ＋12V 直流电源2. 函数信号发生器3. 双通道数字示波器4. 交流毫伏表5. 直流电压表6. 直流毫安表7. 频率计8. 数字式万用表9. 晶体三极管3DG12或9011×1 10.电阻器、电容器若干 11.THM-3A 型模拟电路实验箱 四 实验内容1. 调试静态工作点为避免放大器的输出电压出现饱和失真或截止失真，应将放大器的静态工作点调试到合适的位置，即将Ic 或U CE 调试到合适的值，这可以通过改变电路参数Ucc 、Rc 、R B1和R B2来实现。

一、实验目的1. 掌握单管共射放大电路的基本原理和组成；2. 学习如何调试和测试单管共射放大电路的静态工作点；3. 熟悉单管共射放大电路的电压放大倍数、输入电阻和输出电阻的测量方法；4. 分析静态工作点对放大电路性能的影响。

二、实验原理单管共射放大电路是一种基本的放大电路，由晶体管、电阻和电容等元件组成。

其工作原理是：输入信号通过晶体管的基极和发射极之间的电流放大作用，使输出信号的幅值得到放大。

单管共射放大电路的静态工作点是指晶体管在无输入信号时的工作状态。

静态工作点的设置对放大电路的性能有重要影响，如静态工作点过高或过低，都可能导致放大电路的失真。

电压放大倍数、输入电阻和输出电阻是衡量放大电路性能的重要参数。

电压放大倍数表示输入信号经过放大后的输出信号幅值与输入信号幅值之比；输入电阻表示放大电路对输入信号的阻抗；输出电阻表示放大电路对负载的阻抗。

三、实验仪器与设备1. 晶体管共射放大电路实验板；2. 函数信号发生器；3. 双踪示波器；4. 交流毫伏表；5. 万用电表；6. 连接线若干。

四、实验内容与步骤1. 调试和测试静态工作点（1）将实验板上的晶体管插入电路，连接好电路图中的电阻和电容元件。

（2）使用万用电表测量晶体管的基极和发射极之间的电压，确定静态工作点。

（3）调整偏置电阻，使静态工作点符合设计要求。

（4）测量静态工作点下的晶体管电流和电压，记录数据。

2. 测量电压放大倍数（1）使用函数信号发生器产生一定频率和幅值的输入信号。

（2）将输入信号接入放大电路的输入端。

（3）使用交流毫伏表测量输入信号和输出信号的幅值。

（4）计算电压放大倍数。

3. 测量输入电阻和输出电阻（1）使用交流毫伏表测量放大电路的输入端和输出端的电压。

（2）计算输入电阻和输出电阻。

五、实验结果与分析1. 静态工作点根据实验数据，晶体管的静态工作点为：Vbe = 0.7V，Ic = 10mA。

2. 电压放大倍数根据实验数据，电压放大倍数为：A = 100。

实验二 晶体管共射极单管放大电路一、实验目的1.学习如何设置放大电路静态工作点及其调试方法。

2.掌握放大电路的静态测试和动态测试的方法。

3.研究静态工作点对动态性能的影响。

4.掌握低频信号发生器、晶体管毫伏表、电子示波器等常用电子仪器的正确使用方法。

二、原理说明在实践中，放大电路的用途是非常广泛的，单管放大电路是最基本的放大电路。

共射极单管放大电路是电流负反馈工作点稳定电路，它的放大能力可达到几十到几百倍，频率响应在几十赫兹到上千赫兹范围。

不论是单级或多级放大器它的基本任务是相同的，就是对信号给予不失真的、稳定的放大。

1.放大电路静态工作点的选择当放大电路仅提供直流电源，不提供输入信号时，称为静态工作情况，这时三极管的各电极的直流电压和电流的数值，将在三极管的特性曲线上确定一点，这点常称为Q 点。

静态工作点的选取十分重要，它影响放大器的放大倍数、波形失真及工作稳定性等。

静态工作点如果选择不当会产生饱和失真或截止失真。

一般情况下，调整静态工作点，就是调整电路有关电阻(如R Bl)，使U CEQ达到合适的值。

由于放大电路中晶体管特性的非线性或不均匀性，会造成非线性失真(又称固体失真)，在单管放大电路中不可避免，为了降低这种非线性失真，必须使输入信号的幅值较小。

2.放大电路的基本性能当放大电路静态工作点调好后，输入交流信号u i，这时电路处于动态工作情况，放大电路的基本性能主要是动态参数，包括电压放大倍数、频率响应、输入电阻、输出电阻。

这些参数必须在输出信号不失真的情况下才有意义。

基本性能测量的原理电路如图1-2-1所示。

图1-2-1交流放大电路实验原理图(1)电压放大倍数A u的测量用晶体管毫伏表测量图1-2-1中U i和U o的值。

即:A u =U o /U i(2)输入电阻r i 的测量如图1-2-1所示，放大器的输入电阻r i 就是从放大器输入端看进去的等效电阻。

即:r i =U i /I i通常测量r i 的方法是:在放大器的输入回路串一个己知电阻R，选用R≈r i (这里的r i为理论估算值)。

实验单管共射放大电路实验心得体会共射放大电路实验心得体会(模板5篇)当在某些事情上我们有很深的体会时，就很有必要写一篇心得体会，通过写心得体会，可以帮助我们总结积累经验。

心得体会是我们对于所经历的事件、经验和教训的总结和反思。

下面我给大家整理了一些心得体会范文，希望能够帮助到大家。

实验单管共射放大电路实验心得体会篇一共射放大电路实验是电子学中非常基础且重要的一部分。

在这次实验中，我通过自己动手实践，更深刻地理解了共射放大电路，加深了对电子学基础知识的理解，同时也获取到了很多实践经验。

下面我将通过五段式的文章，向大家分享我的实验心得体会。

第二段：实验内容本次实验主要通过搭建共射放大电路来探究晶体管在电路中的作用。

在实验过程中，我们需要先搭建出共射放大电路的原型，随后逐一添加不同的部件并观察电路变化，探究晶体管作为放大器的工作原理。

在实验中，我们进行了相关电路的绘制、元器件的识别，更深刻理解了电路中各个元器件的作用。

第三段：实验心得通过本次实验，我不仅加深了对共射放大电路的认识，而且学习了不同元器件的作用，进一步了解了电子学的基础知识。

同时，在实验中还学会了如何进行焊接，如何进行实验仪器的使用以及如何进行电路调试。

总的来说，本次实验让我收益颇丰。

第四段：实验收获本次实验的最大收获是加深了我对电子学基础知识的理解。

我发现，搭建电路所需要的细心、耐心和认真确实是非常重要的。

只有通过不断地实践、试错才能更深刻地掌握电子学的原理。

通过实验，我也发现了自己在这个领域的兴趣，同时也对自己未来的学习和发展有了更多的想法。

第五段：总结总之，通过本次实验，我对共射放大电路和元器件的工作有了更加深入的认识，同时也学会了如何进行焊接、使用实验仪器等技能。

通过这些实践，我也可以更加自信地继续探索电子学的世界，更加自信地面对未来的学习和发展。

实验单管共射放大电路实验心得体会篇二共射放大电路是电子工程中一项重要的实验，我经过实验过程发现，无论在理论分析还是实际实验过程中，都需要精细的计算和准确的测量才能获得有效的结果。

单管共射极放大电路实验报告单管共射极放大电路实验报告一、引言在电子电路实验中，单管共射极放大电路是一种常见的基础电路。

它具有放大效果好、输入输出阻抗适中等优点，被广泛应用于放大电路设计中。

本实验旨在通过搭建单管共射极放大电路并对其性能进行测试，深入了解该电路的工作原理和特点。

二、实验原理单管共射极放大电路由一个NPN型晶体管、电阻、电容等元器件组成。

其工作原理如下：当输入信号加到基极时，晶体管的集电极电流将随之变化，从而使输出电压发生相应的变化。

通过调整偏置电压和负载电阻，可以使输出信号放大。

三、实验步骤1. 准备实验所需的元器件：NPN型晶体管、电阻、电容等。

2. 按照电路图搭建单管共射极放大电路。

3. 连接信号发生器和示波器，分别将输入信号和输出信号接入示波器。

4. 调整偏置电压和负载电阻，使电路工作在合适的工作点。

5. 通过信号发生器输入不同频率的正弦波信号，观察输出信号的变化情况。

6. 记录实验数据，并进行分析。

四、实验结果与分析通过实验观察和数据记录，我们得到了如下结果和分析：1. 输出电压随输入信号的变化而变化，呈现出放大的效果。

输入信号的幅值越大，输出信号的幅值也越大。

2. 输出信号的相位与输入信号相位一致，没有发生反相变化。

3. 随着输入信号频率的增加，输出信号的幅值逐渐减小，这是由于晶体管的频率响应特性导致的。

4. 在一定范围内，调整偏置电压和负载电阻可以使电路工作在合适的工作点，以获得最佳的放大效果。

五、实验总结通过本次实验，我们深入了解了单管共射极放大电路的工作原理和特点。

该电路具有放大效果好、输入输出阻抗适中等优点，适用于各种放大电路设计。

同时，我们也了解到了电路中各个元器件的作用和调整方法。

通过调整偏置电压和负载电阻，可以使电路工作在合适的工作点，以获得最佳的放大效果。

此外，我们还观察到了输入信号频率对输出信号幅值的影响，这对于电路设计和应用也具有一定的指导意义。

六、展望本次实验只是对单管共射极放大电路进行了初步的实验研究，还有许多其他方面的内容有待进一步探索。

实验二 单管共射放大电路性能测试
一、实验目的
1、掌握晶体管放大电路静态工作点的调试方法。

2、掌握放大电路交流性能指标的测试方法。

二、实验仪器
模拟电子试验箱 双踪示波器 低频信号发生器 数字万用表
三、实验内容
单管分压式共射放大电路如图1所示：
图1 分压式偏置共射放大电路 图2 放大电路交流参数测试示意图
1、静态工作点的调试
按图1连好电路，在无输入交流信号的情况下，调节偏置电阻P R ,使mA I C 2=，然后用万用电表分别测量CEQ U 、CQ U 、BQ U 、EQ U 并测出此时P R 的值填入表1。

2、交流参数的测试
输入端接入交流信号源，信号频率为1KHZ ，先将负载电阻断开，将电路的输出端接到示波器的输入端，改变输入信号的幅值，观察输出波形，在输出波形不失真的情况下用数字万用表分别测试信号源电压S U 、输入电压i U 、空载输出电压o U ，在输入不变的情况下，把负载接入电路，测出负载两端的电压L U ，填入表2，并计算电路的放大倍数U A 、输入电阻i R 、输出电阻O R 。

表2 KHz
=
f1
四、实验报告。
