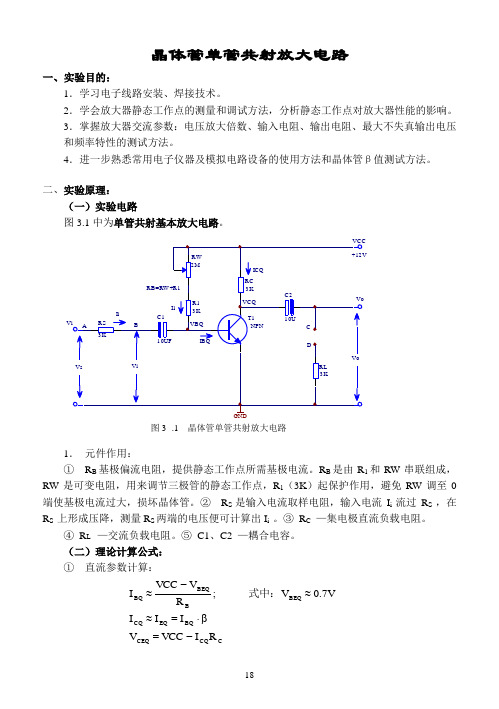

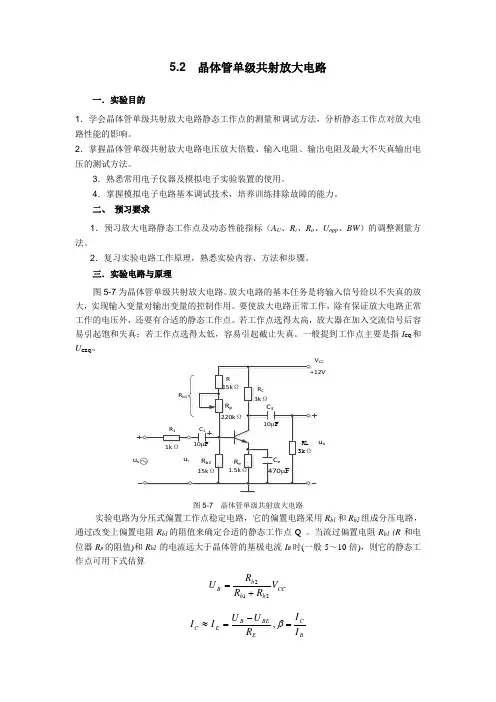

晶体管单级共射放大电路

晶体管单管共射放大电路一、 实验目的：1．学习电子线路安装、焊接技术。

2．学会放大器静态工作点的测量和调试方法，分析静态工作点对放大器性能的影响。

3．掌握放大器交流参数：电压放大倍数、输入电阻、输出电阻、最大不失真输出电压和频率特性的测试方法。

4．进一步熟悉常用电子仪器及模拟电路设备的使用方法和晶体管β值测试方法。

二、实验原理：（一）实验电路图3.1中为单管共射基本放大电路。

1．① R B 基极偏流电阻，提供静态工作点所需基极电流。

R B 是由R 1和RW 串联组成，RW 是可变电阻，用来调节三极管的静态工作点，R 1（3K ）起保护作用，避免RW 调至0端使基极电流过大，损坏晶体管。

② R S 是输入电流取样电阻，输入电流I i 流过R S ，在R S 上形成压降，测量R S 两端的电压便可计算出I i 。

③ R C —集电极直流负载电阻。

④ R L —交流负载电阻。

⑤ C1、C2 —耦合电容。

（二）理论计算公式： ① 直流参数计算：CCQ CEQ BQ EQ CQ BEQ BBEQBQ R I VCC V I I I V7.0V ;R V VCC I -=β⋅=≈≈-≈式中：..② 交流参数计算：()CO be B i ViS iVS LC L be'L V'bb EQ 'bb be R R r //R R A R R R A R R R ;r R A 300r (mA)I (mV)26β1r r ≈=*+=='*β-=++≈∥Ω的默认值可取式中：（三）放大电路参数测试方法由于半导体元件的参数具有一定的离散性，即便是同一型号的元件，其参数往往也有较大差异。

设计和制作电路前，必须对使用的元器件参数有全面深入的了解。

有些参数可以通过查阅元器件手册获得；而有些参数，如晶体管的各项有关参数（最重要的是β值），常常需要通过测试获取，为电路设计提供依据。

另一方面，即便是经过精心设计和安装的放大电路，在制作完成后，也必须对静态工作点和一些交流参数进行测试和调节，才能使电路工作在最佳状态。

实验三 晶体管共射极单管放大器一、实验目的1.学会放大器静态工作点的调试方法, 分析静态工作点对放大器性能的影响2.掌握放大器电压放大倍数A V 、输入电阻Ri 、输出电阻RO 及最大不失真输出电压的测试方法。

3.熟悉常用电子仪器及模拟电路实验仪的使用方法。

二、实验原理晶体管单级放大电路有三种基本接法, 即共射电路、共集电路、共基电路。

三种基本接法的特点分别为:1.共射电路既能放大电流又能放大电压, 输入电阻在三种电路中居中, 输出电阻大, 频带较窄；常做为低频电压放大电路的单元电路。

2.共集电路只能放大电流不能放大电压，是三种接法中输入电阻最大、输出电阻最小的电路，具有电压跟随的特点。

常用于电压放大电路的输入级和输出级，在功率放大电路中也常采用射极输出的形式。

3.共基电路只能放大电压不能放大电流，输入电阻小，电压放大倍数和输出电阻与共射电路相当，但频率特性是三种接法中最好的电路，常用于宽频带放大器。

放大电路的主要性能指标有：放大倍数、输入电阻、输出电阻、通频带等。

而保证基本放大电路处于线性工作状态（不产生非线性失真）的必要条件是设置合适的静态工作点Q, Q 点不但影响电路输出是否失真, 而且直接影响放大器的动态参数。

本实验所采用的放大电路为电阻分压式工作点稳定的单管放大电路（图3-1）。

它的偏置电路采用RB1和RB2组成分压电路, 因此基极电位UB 几乎仅决定于RB1与RB2对VCC 的分压, 而与环境温度的变化无关；同时三极管的发射极中接有电阻RE, 它将输出电流IC 的变化引回到输入回路来影响输入量UBE, 以达到稳定静态工作点的目的。

当放大器的输入端加入输入信号ui 后, 在放大器的输出端便可以得到一个与ui 相位相反, 幅值被放大了的输出信号uO, 从而实现了电压放大。

图3-1电路的静态工作点可用下式估算:CC2B 1B 1B B R +R R ≈U Ｖ　I E =C EBEB I ≈R U U －U CE =V CC -(R C +R E )而电压放大倍数、输入电阻、输出电阻分别为:A V =-　beLC r R //R βbe 2B 1B i r //R //R =RC O R ≈R 注意: 测量放大器的静态工作点时, 应在输入信号ui=0的条件下进行。

晶体管共射极单管放大电路实验报告一、实验目的1、掌握晶体管共射极单管放大电路的组成及工作原理。

2、学习静态工作点的调试方法，研究静态工作点对放大器性能的影响。

3、掌握放大器电压放大倍数、输入电阻、输出电阻的测量方法。

4、观察放大器输出波形的失真情况，了解产生失真的原因及消除方法。

二、实验原理1、晶体管共射极单管放大电路的组成晶体管共射极单管放大电路由晶体管、基极电阻、集电极电阻、发射极电阻和耦合电容等组成。

输入信号通过耦合电容加到晶体管的基极，经晶体管放大后，从集电极输出，再通过耦合电容加到负载电阻上。

2、静态工作点的设置静态工作点是指在没有输入信号时，晶体管各极的直流电流和电压值。

合适的静态工作点可以保证放大器在输入信号的作用下，输出信号不失真。

静态工作点的设置主要通过调整基极电阻和集电极电阻的阻值来实现。

3、放大器的性能指标（1）电压放大倍数：是指输出电压与输入电压的比值，反映了放大器对信号的放大能力。

（2）输入电阻：是指从放大器输入端看进去的等效电阻，反映了放大器从信号源获取信号的能力。

（3）输出电阻：是指从放大器输出端看进去的等效电阻，反映了放大器带负载的能力。

三、实验仪器及设备1、示波器2、信号发生器3、直流稳压电源4、万用表5、实验电路板6、晶体管、电阻、电容等元件四、实验内容及步骤1、按图连接实验电路仔细对照电路图，在实验电路板上正确连接晶体管共射极单管放大电路，注意元件的极性和引脚的连接。

2、静态工作点的调试（1）接通直流稳压电源，调节电源电压至合适值。

（2）用万用表测量晶体管各极的电压，计算静态工作电流。

（3）通过调整基极电阻的阻值，改变静态工作点，观察输出电压的变化，使输出电压不失真。

3、测量电压放大倍数（1）将信号发生器的输出信号接到放大器的输入端，调节信号发生器的频率和幅度，使输入信号为正弦波。

（2）用示波器分别测量输入信号和输出信号的峰峰值，计算电压放大倍数。

4、测量输入电阻（1）在放大器的输入端串联一个已知电阻。

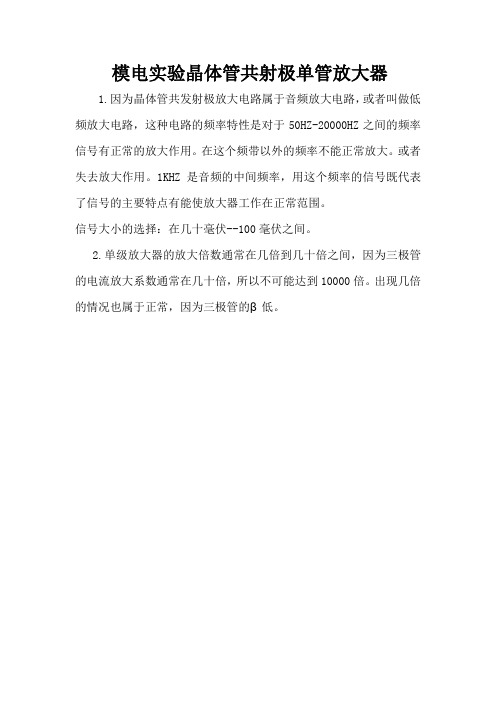

模电实验晶体管共射极单管放大器
1.因为晶体管共发射极放大电路属于音频放大电路，或者叫做低频放大电路，这种电路的频率特性是对于50HZ-20000HZ之间的频率信号有正常的放大作用。

在这个频带以外的频率不能正常放大。

或者失去放大作用。

1KHZ是音频的中间频率，用这个频率的信号既代表了信号的主要特点有能使放大器工作在正常范围。

信号大小的选择：在几十毫伏--100毫伏之间。

2.单级放大器的放大倍数通常在几倍到几十倍之间，因为三极管的电流放大系数通常在几十倍，所以不可能达到10000倍。

出现几倍的情况也属于正常，因为三极管的β低。

晶体管共射极单管放大电路一、实验目的1. 学习如何设置放大电路静态工作点及其调试方法。

2. 研究静态工作点对动态性能的影响。

3. 进一步掌握低频信号发生器、晶体管毫伏表、电子示波器等常用电子仪器的正确使用方法。

二、原理说明在实践中, 放大电路的用途是非常广泛的, 单管放大电路是最基本的放大电路。

共射极单管放大电路是电流反馈工作点稳定电路, 它的放大能力可达到几十到几百倍。

不论是单级或多级放大器它的基本任务是相同的, 就是对信号给予不失真的、稳定的放大。

1. 放大电路静态工作点的选择当放大电路仅提供直流电源, 不提供输入信号后时, 称为静态工作情况, 这时三极管的各电极的直流电压和电流的数值, 将在三极管的特性曲线上确定一点。

这点常称为Q点。

静态工作点的选择十分重要, 它影响放大器的放大倍数、波形失真及工作稳定性等。

静态工作点如果选择不当会产生饱和失真或截止失真。

一般情况下, 调整静态工作点, 就是调整电路有关电阻（如RB1）, 使UCEQ达到合适的值。

由于放大电路中晶体管特性的非线形或不均匀性, 会造成非线形失真（又称固有失真）, 在单管放大电路中不可避免, 为了降低这种非线形失真, 必须使输入信号的幅值较小。

2. 放大电路的基本性能当放大电路静态工作点调好后, 输入交流信号ui, 这时电路处于动态工作情况, 放大电路的基本性能主要是动态参数, 包括电压放大倍数、频率响应、输入电阻、输出电阻。

这些参数必须在输出信号不失真的情况下才有意义。

基本性能测量的原理电路如图1-1所示。

（1）倍数AU的测量用晶体管毫伏表测量图1-1中Ui和Uo的值。

即:A u=U o/U i（2）输入电阻r i的测量如图1-1所示, 放大器的输入电阻ri就是从当大气输入端看进去的等效电阻。

即: ri=Ui/Ii通常测量ri的方法是: 在放大器的输入回路串一个已知电阻R, 选用R≈ri（这里的ri为理论估算值）。

在放大器输入端加正弦信号电压u/i, 用示波器观察放大器输出电压uo, 在放大不失真的情况下, 用晶体管毫伏表测电阻R两端对地的电压U/i和Ui（见图1-1）, 则有:（3）输出电阻r o的测量如图1-1所示, 放大电路的输出电阻是从输出端向放大电路方向看进去的等效电阻, 用ro 表示。

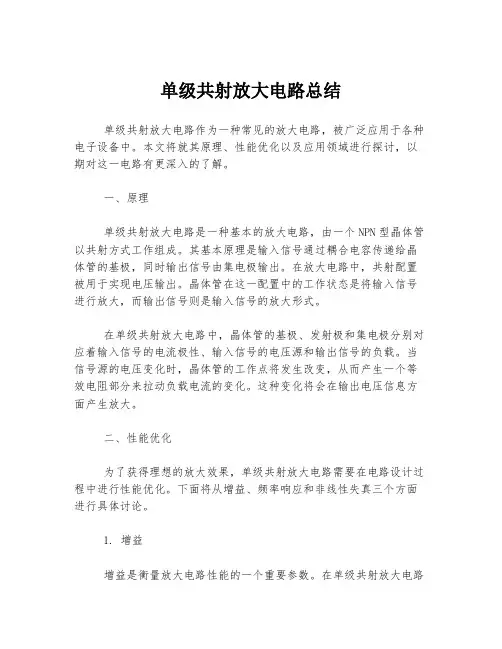

单级共射放大电路总结单级共射放大电路作为一种常见的放大电路，被广泛应用于各种电子设备中。

本文将就其原理、性能优化以及应用领域进行探讨，以期对这一电路有更深入的了解。

一、原理单级共射放大电路是一种基本的放大电路，由一个NPN型晶体管以共射方式工作组成。

其基本原理是输入信号通过耦合电容传递给晶体管的基极，同时输出信号由集电极输出。

在放大电路中，共射配置被用于实现电压输出。

晶体管在这一配置中的工作状态是将输入信号进行放大，而输出信号则是输入信号的放大形式。

在单级共射放大电路中，晶体管的基极、发射极和集电极分别对应着输入信号的电流极性、输入信号的电压源和输出信号的负载。

当信号源的电压变化时，晶体管的工作点将发生改变，从而产生一个等效电阻部分来拉动负载电流的变化。

这种变化将会在输出电压信息方面产生放大。

二、性能优化为了获得理想的放大效果，单级共射放大电路需要在电路设计过程中进行性能优化。

下面将从增益、频率响应和非线性失真三个方面进行具体讨论。

1. 增益增益是衡量放大电路性能的一个重要参数。

在单级共射放大电路中，增益的大小取决于晶体管的参数和工作状态，以及负载电阻的大小。

为了获得更高的增益，可以采取以下措施：选择高射频晶体管，增强输入电阻和减小输出电阻。

此外，通过合理选择电容、电感和负载电阻，还可以在不同频段中获得最佳增益。

2. 频率响应频率响应需要考虑信号放大的频率范围和失真度。

为了获得更广的频率范围和更低的失真度，可以采取以下措施：增加输入和输出的耦合电容，减小电容和电感元件的额定值，并采用高质量的组件。

3. 非线性失真非线性失真对信号的放大质量和准确性产生负面影响。

为了减小非线性失真，可以采取以下措施：合理选择晶体管的偏置电流和工作点，使用负反馈技术以利用其他电路来补偿非线性元件的失真。

三、应用领域单级共射放大电路具有简单、可靠的特点，广泛应用于各种电子设备中。

以下列举几个常见的应用领域。

1. 音频放大单级共射放大电路可以用于音频放大器中，将音频信号放大到适当的水平以供扬声器或耳机使用。

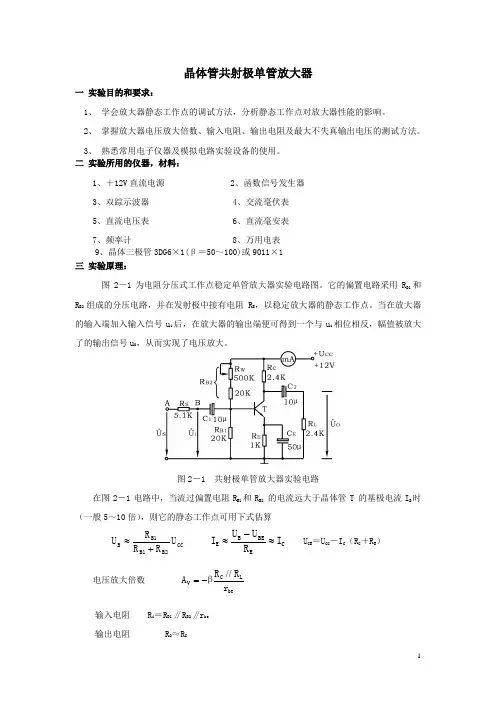

晶体管共射极单管放大器一 实验目的和要求：1、 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。

2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

3、 熟悉常用电子仪器及模拟电路实验设备的使用。

二 实验所用的仪器，材料：1、＋12V 直流电源2、函数信号发生器3、双踪示波器4、交流毫伏表5、直流电压表6、直流毫安表7、频率计8、万用电表9、晶体三极管3DG6×1(β＝50～100)或9011×1 三 实验原理：图2－1为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0，从而实现了电压放大。

图2－1 共射极单管放大器实验电路在图2－1电路中，当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的基极电流I B 时（一般5～10倍），则它的静态工作点可用下式估算 CC B2B1B1B U R R R U +≈U CE ＝U CC －I C （R C ＋R E ）电压放大倍数 beLC V r R R βA // -= 输入电阻 R i ＝R B1 // R B2 // r be 输出电阻 R O ≈R CC E BE B E I R U U I ≈-≈四实验内容1、调试静态工作点接通直流电源前，先将R W调至最大，函数信号发生器输出旋钮旋至零。

接通＋12V电源、调节R W，使I C＝2.0mA（即U E＝2.0V），用直流电压表测量U B、U E、U C及用万用电表测量R B2值。

记入表2－1。

表2-1 I C＝2mA测量值计算值U B（V）U E（V）U C（V）R B2（KΩ）U BE（V）U CE（V）I C（mA）2.96 2．3 7.11 48 0.66 4.81 22、测量电压放大倍数在放大器输入端加入频率为1KHz的正弦信号u S，调节函数信号发生器的输出旋钮使放大器输入电压U i 10mV，同时用示波器观察放大器输出电压u O波形，在波形不失真的条件下用交流毫伏表测量下述三种情况下的U O值，并用双踪示波器观察u O和u i的相位关系，记入表2－2。

bjt单管共射极放大电路实验原理
BJT（双极型晶体管）单管共射极放大电路是一种常用的放大
电路。

其原理如下：
在这个电路中，BJT晶体管的基极接收输入信号，发射极作为
输出信号端，集电极则通过电阻连接到正电源。

当输入信号加在基极上时，如果信号是正向的，则会使得晶体管中的电流增加，进而影响晶体管的工作。

当基极电压较低时，晶体管是处于截止区（cut-off region）的，此时没有电流通过晶体管。

当输入信号增加，使得基极电压增大，当基极电压达到晶体管的基极-发射极电压（Vbe），晶体管开始导通。

晶体管导通后，基极电流会传输到集电极，并输出电流。

此时，晶体管工作在放大区（active region），集电极电流的增加会
导致输出电流的增加。

因此，当输入信号经过晶体管放大后，可以得到放大后的输出信号。

需要注意的是，为了确保放大电路正常工作，需要合理设置电路元件的数值，特别是电阻和电源电压。

另外，还需要注意输入信号的幅度和频率范围，以及对输入和输出信号的功率进行适当的平衡。

总之，BJT单管共射极放大电路利用BJT晶体管的放大特性，将输入信号放大后得到输出信号。
