共射极单管放大电路(一)

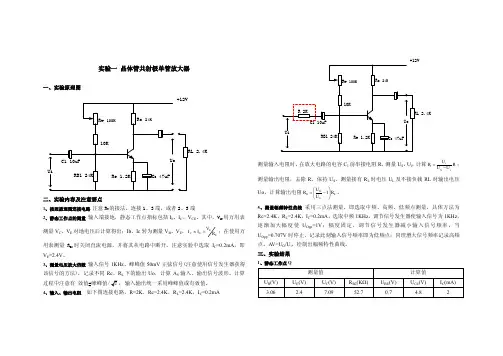

实验一 晶体管共射极单管放大器一、实验原理图+12V二、实验内容及注意要点1、按照原理图连接电路 注意R W 的接法，连接1、3端，或者2、3端2、静态工作点的测量 输入端接地，静态工作点指标包括I b 、I C 、V CE 。

其中，V CE 用万用表测量V C 、V E 对地电压后计算得出；Ib 、Ic 转为测量V B 、V E ，E C E E V I I R ≈=；在使用万用表测量R B2时关闭直流电源，并将其从电路中断开。

注意实验中选取I C =0.2mA ，即V E =2.4V 。

3、测量电压放大倍数 输入信号1KHz 、峰峰值50mV 正弦信号(注意使用信号发生器获得该信号的方法)，记录不同Rc 、R L 下的输出Uo ，计算A V 输入、输出信号波形。

计算过程中注意有 效值=峰峰值输入输出统一采用峰峰值或有效值。

4、输入、输出电阻 如下图连接电路，R=2K ，Rc=2.4K ，R L =2.4K ，I C =0.2mA+12V测量输入电阻时，在放大电路的电容C 1前串接电阻R ，测量U S ，U i ，计算ii S iU R R U U =-；测量输出电阻，去除R ，保持U S ，测量接有R L 时电压U L 及不接负载RL 时输出电压Uo ，计算输出电阻1O O L L U R R U ⎛⎫=-⎪⎝⎭。

5、测量幅频特性曲线 采用三点法测量，即选取中频、高频、低频点测量，具体方法为Rc=2.4K ，R L =2.4K ，I C =0.2mA ，选取中频1KHz ，调节信号发生器使输入信号为1KHz ，逐渐加大幅度使U Opp =1V ；幅度固定，调节信号发生器减小输入信号频率，当U Opp =0.707V 时停止，记录此刻输入信号频率即为低频点；同理增大信号频率记录高频点。

A V=U O /U i ，绘制出幅频特性曲线。

三、实验结果1、静态工作点Q2、电压放大倍数 IC=2.0 mA Ui=50mV(峰峰值)3、输入输出电阻32 3.65032i i S i U mV R R K U U mV mV ==≈Ω--； 3.111 2.4 2.51.5O O L L U V R R K K U V ⎛⎫⎛⎫=-=-⨯Ω≈Ω ⎪ ⎪⎝⎭⎝⎭4、幅频特性曲线1V219Hz 2.2MHzUo四、思考题1、电路中C1、C2和C E 有什么作用？C1、C2分别为输入、输出电容，通交流隔直流，C2使得直流电源在集电极回路形成的直流量不影响负载，C1使信号顺利加大放大电路中；C1对电路带宽下限有影响，1μF 左右为宜。

晶体管共射极单管放大电路实验报告一、实验目的1、掌握晶体管共射极单管放大电路的组成及工作原理。

2、学习静态工作点的调试方法，研究静态工作点对放大器性能的影响。

3、掌握放大器电压放大倍数、输入电阻、输出电阻的测量方法。

4、观察放大器输出波形的失真情况，了解产生失真的原因及消除方法。

二、实验原理1、晶体管共射极单管放大电路的组成晶体管共射极单管放大电路由晶体管、基极电阻、集电极电阻、发射极电阻和耦合电容等组成。

输入信号通过耦合电容加到晶体管的基极，经晶体管放大后，从集电极输出，再通过耦合电容加到负载电阻上。

2、静态工作点的设置静态工作点是指在没有输入信号时，晶体管各极的直流电流和电压值。

合适的静态工作点可以保证放大器在输入信号的作用下，输出信号不失真。

静态工作点的设置主要通过调整基极电阻和集电极电阻的阻值来实现。

3、放大器的性能指标（1）电压放大倍数：是指输出电压与输入电压的比值，反映了放大器对信号的放大能力。

（2）输入电阻：是指从放大器输入端看进去的等效电阻，反映了放大器从信号源获取信号的能力。

（3）输出电阻：是指从放大器输出端看进去的等效电阻，反映了放大器带负载的能力。

三、实验仪器及设备1、示波器2、信号发生器3、直流稳压电源4、万用表5、实验电路板6、晶体管、电阻、电容等元件四、实验内容及步骤1、按图连接实验电路仔细对照电路图，在实验电路板上正确连接晶体管共射极单管放大电路，注意元件的极性和引脚的连接。

2、静态工作点的调试（1）接通直流稳压电源，调节电源电压至合适值。

（2）用万用表测量晶体管各极的电压，计算静态工作电流。

（3）通过调整基极电阻的阻值，改变静态工作点，观察输出电压的变化，使输出电压不失真。

3、测量电压放大倍数（1）将信号发生器的输出信号接到放大器的输入端，调节信号发生器的频率和幅度，使输入信号为正弦波。

（2）用示波器分别测量输入信号和输出信号的峰峰值，计算电压放大倍数。

4、测量输入电阻（1）在放大器的输入端串联一个已知电阻。

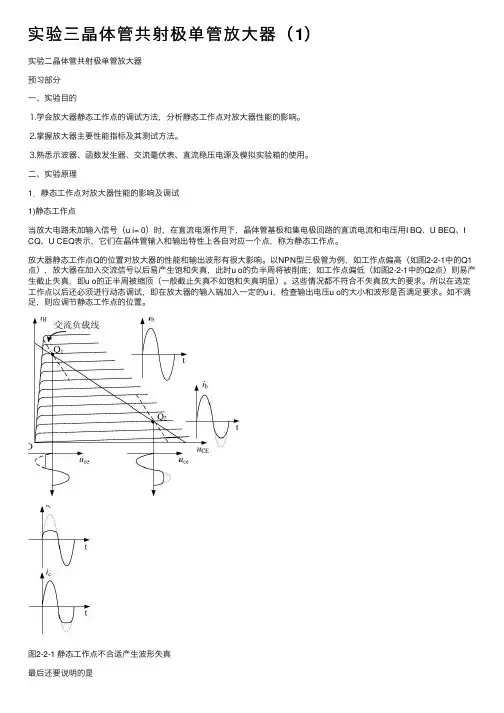

实验三晶体管共射极单管放⼤器（1）实验⼆晶体管共射极单管放⼤器预习部分⼀、实验⽬的⒈学会放⼤器静态⼯作点的调试⽅法，分析静态⼯作点对放⼤器性能的影响。

⒉掌握放⼤器主要性能指标及其测试⽅法。

⒊熟悉⽰波器、函数发⽣器、交流毫伏表、直流稳压电源及模拟实验箱的使⽤。

⼆、实验原理1．静态⼯作点对放⼤器性能的影响及调试1)静态⼯作点当放⼤电路未加输⼊信号（u i= 0）时，在直流电源作⽤下，晶体管基极和集电极回路的直流电流和电压⽤I BQ、U BEQ、I CQ、U CEQ表⽰，它们在晶体管输⼊和输出特性上各⾃对应⼀个点，称为静态⼯作点。

放⼤器静态⼯作点Q的位置对放⼤器的性能和输出波形有很⼤影响。

以NPN型三极管为例，如⼯作点偏⾼（如图2-2-1中的Q1点），放⼤器在加⼊交流信号以后易产⽣饱和失真，此时u o的负半周将被削底；如⼯作点偏低（如图2-2-1中的Q2点）则易产⽣截⽌失真，即u o的正半周被缩顶（⼀般截⽌失真不如饱和失真明显）。

这些情况都不符合不失真放⼤的要求。

所以在选定⼯作点以后还必须进⾏动态调试，即在放⼤器的输⼊端加⼊⼀定的u i，检查输出电压u o的⼤⼩和波形是否满⾜要求。

如不满⾜，则应调节静态⼯作点的位置。

图2-2-1 静态⼯作点不合适产⽣波形失真最后还要说明的是．．．．:上⾯所说的⼯作点“偏⾼”或“偏低”不是绝对的，应该是相对信号的幅度⽽⾔，如信号幅度很⼩，即使⼯作点较⾼或较低也不⼀定会出现失真。

所以确切地说，产⽣波形失真是信号幅度与静态⼯作点设置配合不当所致。

若要获得最⼤的不失真输出电压，静态⼯作点最好尽量靠近交流负载线的中点，如图2-2-2中的Q 点。

u CEI图2-2-2 具有最⼤动态范围的静态⼯作点+U CC +12Vs U oU图2-2-3 共射极单管放⼤器2) 静态⼯作点的调试和测量⽅法静态⼯作点由偏置电路设置。

放⼤电路常⽤的偏置电路有固定和分压式偏置电路。

固定偏置电路仅由⼀个基极电阻构成，要求电阻在兆欧数量级上，Q 点易受晶体管参数变化和基极电阻值误差的影响。

晶体管共射极单管放大器单管放大电路的三种基本结构单管放大电路有共发射极、共基极和共集电极三种解法（组态），他们的输入和输出变量不同，因而电路的性能也不太一样。

共发射极单管放大电路.共集电极单管放大电路.共基极单管放大电路图一为电阻分压式工作点稳定单管放大器实验电路图。

他的偏置电路采用Rb1组成的分压式电路，并在发射极中接有电阻Re,以稳定放大器的静态工作点。

在放大器的输入端加入输入信号Ui后，在放大器的输入端可得到一个与Ui相位相反，幅值被放大的输出信号U0，从而实现放大。

图一共射极单管放大器实验电路图当流过电阻Rb1和Rb2的电流远大于晶体管T的基极电流Ib时，则他的静态工作点Ub可以以以下式估算Ub=Rb1*U/Rb1+Rb2 Ie=Ub-Ube/Re≈Ic Uce=Ucc-Ic(Rc+Re)放大倍数Av=-β(Rc∥Rc)/rbe+(1+β)Re输出电阻:R=Rb1∥Rb2∥[rbe+(1+β)Re]输入电阻;R0≈Rc放大器的测量与调试一般包括：放大器静态工作点的测量与调试。

消除干扰与自激振荡机放大器各项动态参数的测量与调试。

1.放大器静态工作点的测量与调试（1）放大器静态工作点的测量测量放大器静态工作点的条件：输入信号Vi=0即将输入端与地短接，选用量程合适的直流毫安表和直流电压表分别测出所需参数：Ic,Ub,Uc,Ue.(2)静态工作点的调试放大器静态工作点的调试是指对管子集电极电流Ic（或Uce）的调试与测量。

静态工作点对放大器的性能和输出波形都有很大影响。

工作点偏高会导致饱和失真如图（2）所示；反之则导致截止失真如图（3).图二图三改变电路参数Ucc,Rc,Rb(Rb1,Rb2)都会引起静态工作点的改变如图四所示：图四2.放大器的动态指标测试放大器的动态指标包括：电压放大倍数，输入电阻，输出电阻，最大不失真输出电压（动态范围）和通频带等。

（1）电压放大倍数Av的测量调整放大器到合适的静态工作点，再加入输入电压Ui ，在输出电压不是真的情况下，用交流豪伏表测出Ui和Uo的有效值，则Av=Uo/Ui。

共射极单管放大电路实验报告
共射极单管放大电路是一种常见的放大电路，由一个NPN型晶体管组成。

本实验的目的是通过实验验证共射极单管放大电路的放大特性。

一、实验原理：
共射极单管放大电路是一种常用的放大电路，使用一个NPN型晶体管来放大输入信号。

晶体管的三个引脚分别为发射极（E）、基极（B）、集电极（C）。

在共射极单管放大电路中，输入信号通过耦合电容C1输入到基极，集电极通过负载电阻RC与正电源相连。

输出信号由电容C2耦合到负载电阻RL上。

二、实验仪器：
1. 功率放大器实验箱
2. 万用表
3. 音频信号发生器
三、实验步骤：
1. 连接电路：根据实验箱上的电路图，将电路连接好。

2. 调整电源：根据实验箱上的电源电压要求，调整电源电压。

3. 调节发生器：将发生器的频率调节到所需的数值，信号幅度调节适宜值。

4. 测量电压：用万用表分别测量发射极电压、集电极电压和基极电压。

5. 测量电流：用万用表测量发射极电流、集电极电流和基极电流。

6. 测量电容：用万用表测量输入输出电容。

四、实验结果：
将实验测得的数据填入实验报告中，并绘制相应的图表。

五、实验分析：
根据实验结果分析共射极单管放大电路的放大特性、输入输出电容等参数。

六、实验总结：
总结本实验的目的、步骤、结果以及实验中遇到的问题等。

七、思考题：
进一步思考实验中遇到的问题，并提出解决方案。

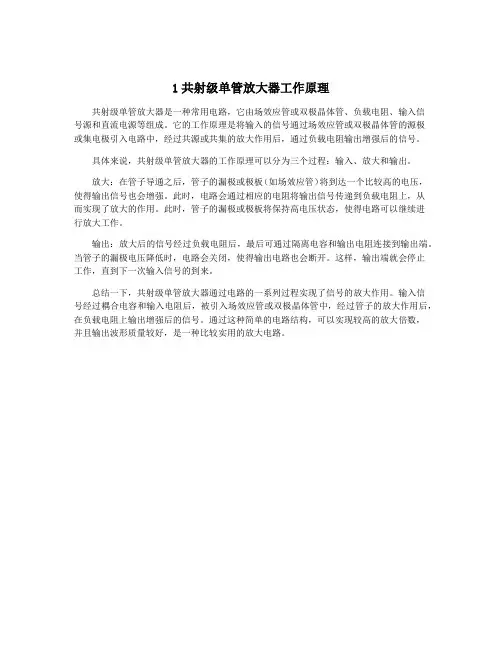

1共射级单管放大器工作原理
共射级单管放大器是一种常用电路，它由场效应管或双极晶体管、负载电阻、输入信
号源和直流电源等组成。

它的工作原理是将输入的信号通过场效应管或双极晶体管的源极
或集电极引入电路中，经过共源或共集的放大作用后，通过负载电阻输出增强后的信号。

具体来说，共射级单管放大器的工作原理可以分为三个过程：输入、放大和输出。

放大：在管子导通之后，管子的漏极或极板（如场效应管）将到达一个比较高的电压，使得输出信号也会增强。

此时，电路会通过相应的电阻将输出信号传递到负载电阻上，从
而实现了放大的作用。

此时，管子的漏极或极板将保持高电压状态，使得电路可以继续进
行放大工作。

输出：放大后的信号经过负载电阻后，最后可通过隔离电容和输出电阻连接到输出端。

当管子的漏极电压降低时，电路会关闭，使得输出电路也会断开。

这样，输出端就会停止
工作，直到下一次输入信号的到来。

总结一下，共射级单管放大器通过电路的一系列过程实现了信号的放大作用。

输入信
号经过耦合电容和输入电阻后，被引入场效应管或双极晶体管中，经过管子的放大作用后，在负载电阻上输出增强后的信号。

通过这种简单的电路结构，可以实现较高的放大倍数，
并且输出波形质量较好，是一种比较实用的放大电路。

广州大学学生实验报告
图1
在右图电路中，当流过基极偏置电阻的电流远大于晶体管的基极电流时（一般5～10倍），则它
(a) (b)
图2.静态工作点对u O波形失真的影响
R C、R B（R B1、R B2）都会引起静态工作点的变化，如图
的方法来改变静态工作点，如减小R B2，则可使静态工作点提高等。

图3. 电路参数对静态工作点的影响
最后还要说明的是，上面所说的工作点“偏高”或“偏低”不是绝对的，应该是相对信号的幅度而言，如输入信号幅度很小，即使工作点较高或较低也不一定会出现失真。

所以确切地说，产生波形失真是信号幅度与静态工作点设置配合不当所致。

如需满足较大信号幅度的要求，静态工作点最好尽量靠近交流负载线的中点。

图4 输入、输出电阻测量电路
测量时应注意下列几点:
两端没有电路公共接地点，所以测量R两端电压 U R时必须分别测出
U R值。

的值不宜取得过大或过小，以免产生较大的测量误差，通常取R与
应将静态工作点调在交流负载线的中点。

为此在放大器
，用示波器观察
）时，说明静态工作点已调在交流负载线的中点。

然后反复调整输入信号，使波形输出幅度最大，且无明显失真时，用交流毫伏表测出U O（有
理论值中,；而在实际放大倍数中，序号。

广州大学学生实验报告
图1
在右图电路中，当流过基极偏置电阻的电流远大于晶体管的基极电流时（一般5～10倍），则它
(a) (b)
图2.静态工作点对u O波形失真的影响
R C、R B（R B1、R B2）都会引起静态工作点的变化，如图
的方法来改变静态工作点，如减小R B2，则可使静态工作点提高等。

图3. 电路参数对静态工作点的影响
最后还要说明的是，上面所说的工作点“偏高”或“偏低”不是绝对的，应该是相对信号的幅度而言，如输入信号幅度很小，即使工作点较高或较低也不一定会出现失真。

所以确切地说，产生波形失真是信号幅度与静态工作点设置配合不当所致。

如需满足较大信号幅度的要求，静态工作点最好尽量靠近交流负载线的中点。

图4 输入、输出电阻测量电路
测量时应注意下列几点:
两端没有电路公共接地点，所以测量R两端电压 U R时必须分别测出
U R值。

的值不宜取得过大或过小，以免产生较大的测量误差，通常取R与
应将静态工作点调在交流负载线的中点。

为此在放大器
，用示波器观察
）时，说明静态工作点已调在交流负载线的中点。

然后反复调整输入信号，使波形输出幅度最大，且无明显失真时，用交流毫伏表测出U O（有
理论值中,；而在实际放大倍数中，序号。

单管共射极放大电路实验报告Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT实验一、单管共射极放大电路实验1. 实验目的（1） 掌握单管放大电路的静态工作点和电压放大倍数的测量方法。

（2） 了解电路中元件的参数改变对静态工作点及电压放大倍数的影响。

（3） 掌握放大电路的输入和输出电阻的测量方法。

2. 实验仪器① 示波器② 低频模拟电路实验箱 ③ 低频信号发生器 ④ 数字式万用表 3. 实验原理（图）实验原理图如图1所示——共射极放大电路。

4. 实验步骤 (1) 按图1连接共射极放大电路。

(2)测量静态工作点。

② 仔细检查已连接好的电路,确认无误后接通直流电源。

③ 调节RP1使RP1＋RB11＝30k④ 按表1测量各静态电压值，并将结果记入表1中。

表1 静态工作点实验数据Rs 4.7K(1)测量电压放大倍数①将低频信号发生器和万用表接入放大器的输入端Ui，放大电路输出端接入示波器，如图2所示，信号发生器和示波器接入直流电源，调整信号发生器的频率为1KHZ，输入信号幅度为20mv左右的正弦波，从示波器上观察放大电路的输出电压UO的波形，分别测Ui和UO的值，求出放大电路电压放大倍数AU。

图2 实验电路与所用仪器连接图②保持输入信号大小不变，改变RL，观察负载电阻的改变对电压放大倍数的影响，并将测量结果记入表2中。

表2 电压放大倍数实测数据（保持U I不变）（4）观察工作点变化对输出波形的影响①实验电路为共射极放大电路②调整信号发生器的输出电压幅值（增大放大器的输入电压U i），观察放大电路的输出电压的波形，使放大电路处于最大不失真状态时（同时调节RP1与输入电压使输出电压达到最大又不失真），记录此时的RP1＋RB11值，测量此时的静态工作点，保持输入信号不变。

改变RP1使RP1＋RB11分别为25KΩ和100K Ω，将所测量的结果记入表3中。

实验一单管共射极放大电路设计姓名：樊益明学号：20113042单管放大电路设计题目：要求：输入电阻Ri<=3K,输出电阻R0>=5k, 直流电源Vcc=6V,设计一个当输入频率f=20kHz,放大倍数AV=60时稳定放大电路。

一：放大电路的选择（1）共射极放大电路：具有较大的电压放大倍数和电流放大倍数，输入电阻和输出电阻比较适中，一般只要对输入电阻和输出电阻和频率响应没有特殊要求的电路均常采用此电路。

共射极放大电路被广泛地应用于低频电压放大电路的输入级、中间级和输出级。

（2）共集电极放大电路：此电路的主要特点是电压跟随，即电压放大倍数接近1而小于1而且输入电阻很高，接受信号能力强。

输出电阻很低，带负载能力强。

此电路常被用作多级放大电路的输入级和输出级或隔离用的中间级。

首先，可利用此电路作为放大器的输入级，以减小对被测电路的影响，提高测量的精度。

其次，如果放大电路输出端是一个变化的负载，为了在负载变化时保证放大电路的输出电压比较稳定，要求放大电路具有很低的输出电阻，此时可以采用射极输出器作为放大电路的输出级，以提高带负载能力。

最后，共集电极放大电路可以作为中间级，以减小前后两级之间的相互影响，起隔离作用。

（3）共基极放大电路：具有很低的输入电阻，使晶体管结电容的影响不显著，所以频率响应得到很大的改善，这种接法常用于宽频带放大器中。

输出电阻高可以作为恒流源。

二：确定电路根据题目要求：应选择稳定的，输入电阻较大的电路，即采用分压式直流负反馈共射极放大电路。

三：原理分析：⑴元器件的作用：Rb1和Rb2起分压作用，给三极管B极提供偏置电压。

Rc给三极管C极提供偏置电压。

Re为直流负反馈，消除温度对电路的影响。

RL为负载，Cb Cc为交流耦合，Cb将交流信号耦合到三极管，Cc将信号耦合到负载。

Ce为旁路电容，三极管起放大作用。

(2)静态分析：即三极管B的确定，即lb=bmin+lbmax)/2 得对应的lc,所以B =lc/lb. 由AV= - B RL'/rbe 得rbe=-BRL'/AV,又rbe=300+26/lb,得lb,vB=2Vbe,Ve=Vb-Vbe,le=(Vb-Vbe)/Re,Vce=Vcc-lc*( Rc+Re) 动态分析：此电路的微变等效图为输入电阻Ri=Rb1//Rb2//rbe, 输出电阻Ro=Rc(RL"),放大倍数AV=-B RL'/rbe.(3)直流负反馈原理：基极B点电压保持不变当温度T升高c 极电流增大e极电压就降低(Ve=lc*Re)继而VBE降低(VBe=VB-VE从而lb降低导致Ic降低达到反馈的目的。

单管共射极放大电路实验报告单管共射极放大电路实验报告一、引言在电子电路实验中，单管共射极放大电路是一种常见的基础电路。

它具有放大效果好、输入输出阻抗适中等优点，被广泛应用于放大电路设计中。

本实验旨在通过搭建单管共射极放大电路并对其性能进行测试，深入了解该电路的工作原理和特点。

二、实验原理单管共射极放大电路由一个NPN型晶体管、电阻、电容等元器件组成。

其工作原理如下：当输入信号加到基极时，晶体管的集电极电流将随之变化，从而使输出电压发生相应的变化。

通过调整偏置电压和负载电阻，可以使输出信号放大。

三、实验步骤1. 准备实验所需的元器件：NPN型晶体管、电阻、电容等。

2. 按照电路图搭建单管共射极放大电路。

3. 连接信号发生器和示波器，分别将输入信号和输出信号接入示波器。

4. 调整偏置电压和负载电阻，使电路工作在合适的工作点。

5. 通过信号发生器输入不同频率的正弦波信号，观察输出信号的变化情况。

6. 记录实验数据，并进行分析。

四、实验结果与分析通过实验观察和数据记录，我们得到了如下结果和分析：1. 输出电压随输入信号的变化而变化，呈现出放大的效果。

输入信号的幅值越大，输出信号的幅值也越大。

2. 输出信号的相位与输入信号相位一致，没有发生反相变化。

3. 随着输入信号频率的增加，输出信号的幅值逐渐减小，这是由于晶体管的频率响应特性导致的。

4. 在一定范围内，调整偏置电压和负载电阻可以使电路工作在合适的工作点，以获得最佳的放大效果。

五、实验总结通过本次实验，我们深入了解了单管共射极放大电路的工作原理和特点。

该电路具有放大效果好、输入输出阻抗适中等优点，适用于各种放大电路设计。

同时，我们也了解到了电路中各个元器件的作用和调整方法。

通过调整偏置电压和负载电阻，可以使电路工作在合适的工作点，以获得最佳的放大效果。

此外，我们还观察到了输入信号频率对输出信号幅值的影响，这对于电路设计和应用也具有一定的指导意义。

六、展望本次实验只是对单管共射极放大电路进行了初步的实验研究，还有许多其他方面的内容有待进一步探索。

单管共射极放大电路
1 单管共射极放大电路
单管共射极放大电路是一种比较常见的放大电路。

它通过采用两个放大级构成，来将输入信号放大倍数。

单管共射极放大电路的组成要素有：电源，偏置调节器，一根真空管和示波器，并行连接的电容和垫电阻，一个负反馈级联电路。

单管共射极放大电路的结构是由一根真空管和示波器、负反馈级联电路组成。

其构成原理如下：
1.偏置调节器对真空管的基级进行偏置，使其正向偏置。

2.真空管的基级导通，对输入信号进行放大，同时将信号分发到示波器和负反馈级联电路；
3.示波器对放大的信号进行观察；
4.负反馈级联电路通过并行连接的电容和垫电阻，将反馈信号与冲击波分离，防止真空管瞬态反应，并调节输出信号的驱动力量，从而实现放大效果。

单管共射极放大电路有较为宽的范围，可以用于家用电器、工业和航空航天等各个领域，是一种非常有效的电路设计方式。

- 1 -。

共射级单管放大电路
首先，让我们从电路的结构和工作原理来讨论。

共射级单管放
大电路的基本结构包括一个晶体管（通常是双极型晶体管），以及
与之连接的输入电容、输出电容、负载电阻和直流电源。

在这种电
路中，晶体管的基极作为输入端，集电极作为输出端，而发射极则
连接到地。

当输入信号施加到基极时，晶体管将放大这个信号，并
将放大后的信号输出到集电极。

负载电阻用于提取输出信号。

这种
电路的工作原理涉及晶体管的放大作用，以及负载电阻的作用来提
取放大后的信号。

其次，让我们从电路的特性和优缺点来讨论。

共射级单管放大
电路具有高输入阻抗和低输出阻抗的特点，这使得它适合作为信号
放大器使用。

此外，它具有较高的电压增益和较宽的频率响应范围，这使得它在音频和射频放大器中得到广泛应用。

然而，这种电路也
存在一些缺点，比如它的相位反转特性和较低的输入电阻，这些特
性可能在某些应用中造成问题。

最后，让我们从实际应用和改进方面来讨论。

共射级单管放大
电路广泛应用于各种电子设备中，比如收音机、音响系统、通信设
备等。

针对其缺点，人们也进行了一些改进，比如引入负反馈来改
善频率响应和稳定性，或者采用共源共栅级放大电路来弥补其输入电阻较低的问题。

综上所述，共射级单管放大电路是一种重要的电子电路，具有许多特点和应用。

希望我对这个问题的回答能够满足你的要求。

晶体管共射极单管放大器晶体管共射极单管放大器是现代电子工程领域中常用的一种放大器电路，该电路主要由晶体管、输入电容、输出电容、电源电阻和负载电阻等元器件组成。

本文将详细介绍晶体管共射极单管放大器的原理、特点、设计方法和常见故障。

一、原理晶体管共射极单管放大器是一种基本放大电路，在电子技术中得到广泛应用。

该电路的输入信号通过输入电容C1，进入基极，使晶体管的基极电位随之增加，则晶体管的电流也随之增加。

放大器的输出信号通过输出电容C2，从集电极流出。

当输入信号的幅度变化时，晶体管的通流也会随之变化，从而使输出电压或电流比输入电压或电流有更大的增益，实现了信号放大的功能。

二、特点1. 抗干扰能力强。

晶体管共射极单管放大器的电路结构简单而且抗干扰能力强，不易受到外界干扰信号的影响。

2. 幅度增益大。

晶体管共射极单管放大器的电路具有高增益性能，增益可达到几十倍甚至上百倍。

3. 非线性失真小。

因为该电路中的反馈作用，使得输出信号与输入信号的失真较小。

4. 电路简单。

晶体管共射极单管放大器的电路只需要一个晶体管和少量的元器件，结构简单，易于制造和调试。

三、设计方法晶体管共射极单管放大器的设计方法主要包括选择晶体管型号、估算电源电压、计算负载电阻和选取电容等。

1. 选择晶体管型号晶体管的工作点应当在直流负载线的中心位置，具体使用哪种型号的晶体管，取决于使用场合的需求。

2. 估算电源电压电源电压应当确保晶体管有足够的工作电压，同时不能超过晶体管的工作范围。

3. 计算负载电阻负载电阻的大小应该保证输出电压的稳定性和功率放大的最大效率。

4. 选取电容输入和输出电容的大小主要取决于所接入的载波信号的频率，通常可以通过计算得出合适的电容值。

四、常见故障1. 正常工作时的输出信号失真。

这种故障主要由于晶体管工作点不准确或者电容的失效引起的。

2. 输出电压偏大或偏小。

这种故障主要由于负载电阻或功率电源电压不足所造成。

需要对负载电阻和电源电压进行调整。

晶体管共射极单管放大电路实验报告一、实验目的1、掌握晶体管共射极单管放大电路的基本原理和电路组成。

2、学会使用电子仪器（如示波器、信号发生器、万用表等）测量和调试电路参数。

3、研究静态工作点对放大器性能的影响。

4、掌握放大器电压放大倍数、输入电阻和输出电阻的测量方法。

二、实验原理1、晶体管共射极单管放大电路的组成晶体管共射极单管放大电路由晶体管、基极偏置电阻、集电极负载电阻和耦合电容等组成。

输入信号通过耦合电容加到晶体管的基极，经过晶体管放大后，从集电极输出，再通过耦合电容输出到负载电阻上。

2、静态工作点的设置静态工作点是指在没有输入信号时，晶体管各极的直流电流和电压。

合理设置静态工作点可以保证晶体管在信号放大过程中始终工作在放大区，避免出现截止失真和饱和失真。

静态工作点的计算主要通过基极电流、集电极电流和集射极电压等参数来确定。

3、放大器的性能指标（1）电压放大倍数：输出电压与输入电压的比值，反映了放大器对信号的放大能力。

（2）输入电阻：从放大器输入端看进去的等效电阻，反映了放大器从信号源获取信号的能力。

（3）输出电阻：从放大器输出端看进去的等效电阻，反映了放大器带负载的能力。

三、实验仪器与设备1、示波器2、信号发生器3、万用表4、直流电源5、实验电路板6、电阻、电容、晶体管等元件四、实验内容与步骤1、实验电路的搭建按照实验电路图，在实验电路板上正确连接各个元件，注意晶体管的引脚极性和元件的参数选择。

2、静态工作点的测量与调整（1）接通直流电源，用万用表测量晶体管的基极电压、集电极电压和发射极电压，计算基极电流、集电极电流，从而确定静态工作点。

（2）若静态工作点不合适，通过调整基极偏置电阻的值来改变静态工作点，使其处于合适的范围。

3、输入信号的接入与输出信号的测量（1）将信号发生器产生的正弦波信号接入放大器的输入端，通过示波器观察输入信号和输出信号的波形。

（2）保持输入信号的幅度不变，改变输入信号的频率，观察输出信号的变化，记录输出信号不失真时的频率范围。
