ZXL-钢筋保护层测定仪的检测方法

钢筋保护层测定仪的操作是怎样的简介钢筋保护层测定仪，又称混凝土保护层测厚仪。

是一种用于测量钢筋混凝土中保护层厚度的设备。

在混凝土建筑和桥梁结构测试过程中，这种测量仪器具有非常重要的应用价值。

这篇文章将介绍钢筋保护层测定仪的具体操作流程以及操作中需要注意的一些事项。

操作步骤1. 准备工作在开始对钢筋保护层测定仪进行操作之前，需要准备一些必需的工具和准备工作。

工具和材料•钢筋保护层测定仪•电池（已充好电）•百分表或者千分尺•测试电缆•量具•接地导线•听诊器•皮尺准备工作•将测定仪放置于工作台上，确保稳固。

2. 执行操作步骤1: 设定零点将测试电缆连接到测定仪，钢筋表面打上标记。

用百分表或千分尺测量基准钢筋表面距测定仪顶部的距离，这个距离被称为“零点”。

步骤2：将测定仪垂直地放在钢筋上将测定仪垂直地放在钢筋上，在测定仪上按下启动按钮，该仪器将会自我校准。

校准完成后，请将仪器四周保持安静，等待数秒钟，此时，仪器已经完成了测量。

步骤3：记录测量结果并复测根据测定仪显示屏上显示的混凝土保护层的厚度记录结果。

这个过程可以在各种类型的混凝土结构上进行复测。

每次测量都需要重新设定零点，并且需要在不同的位置上进行复测。

3. 常见问题及解决方案问题1：测量结果不稳定如果测量结果不稳定，这可能是因为设定的零点不精确或钢筋的表面状态不好。

请仔细检查钢筋表面，确认表面平整、清洁，没有任何凸起或凹陷。

问题2：测量结果偏差大如果测量结果偏差很大并且不太可能由随机误差造成，可能是由于仪器错误或操作错误导致的。

在这种情况下，需要仔细检查设定零点和复测时的位置。

问题3：电池损坏如果测定仪中的电池已经损坏，请更换电池，但要注意电池规格。

应根据厂家提供的信息选择合适的电池规格。

结论钢筋保护层测定仪可以在不同类型的混凝土结构上进行测量，可以确保对混凝土的精确定量分析，减少人为误差。

在操作过程中，需要注意保持设备的稳定和准确，以确保获得更好的测量结果。

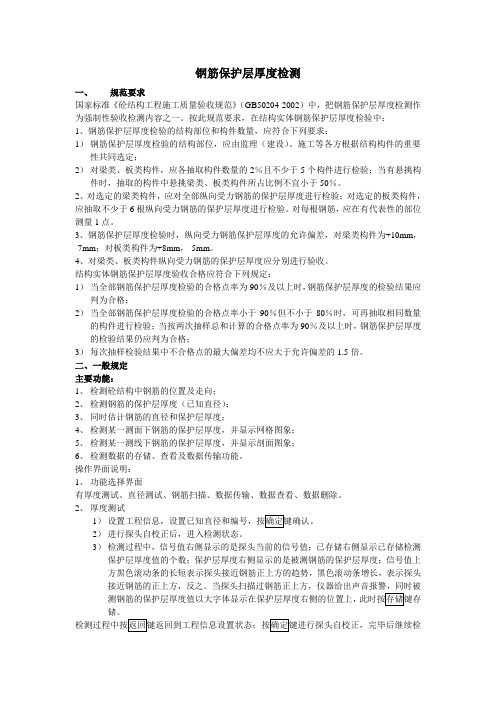

钢筋保护层厚度检测一、规范要求国家标准《砼结构工程施工质量验收规范》（GB50204-2002）中，把钢筋保护层厚度检测作为强制性验收检测内容之一。

按此规范要求，在结构实体钢筋保护层厚度检验中：1、钢筋保护层厚度检验的结构部位和构件数量，应符合下列要求：1）钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各方根据结构构件的重要性共同选定；2）对梁类、板类构件，应各抽取构件数量的2％且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例不宜小于50％。

2、对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。

对每根钢筋，应在有代表性的部位测量1点。

3、钢筋保护层厚度检验时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为+10mm，-7mm；对板类构件为+8mm，-5mm。

4、对梁类、板类构件纵向受力钢筋的保护层厚度应分别进行验收。

结构实体钢筋保护层厚度验收合格应符合下列规定：1）当全部钢筋保护层厚度检验的合格点率为90％及以上时，钢筋保护层厚度的检验结果应判为合格；2）当全部钢筋保护层厚度检验的合格点率小于90％但不小于80％时，可再抽取相同数量的构件进行检验；当按两次抽样总和计算的合格点率为90％及以上时，钢筋保护层厚度的检验结果仍应判为合格；3）每次抽样检验结果中不合格点的最大偏差均不应大于允许偏差的1.5倍。

二、一般规定主要功能：1、检测砼结构中钢筋的位置及走向；2、检测钢筋的保护层厚度（已知直径）；3、同时估计钢筋的直径和保护层厚度；4、检测某一测面下钢筋的保护层厚度，并显示网格图象；5、检测某一测线下钢筋的保护层厚度，并显示剖面图象；6、检测数据的存储、查看及数据传输功能。

操作界面说明：1、功能选择界面有厚度测试、直径测试、钢筋扫描、数据传输、数据查看、数据删除。

2、厚度测试1）2）进行探头自校正后，进入检测状态。

钢筋保护层厚度试验检测操作流程
一、主要仪器设备
1、准备设备：钢筋保护层测定仪、标准试验块、錾子、直尺、记号笔。

2、检查设备：检定证书、绿色标贴、标识卡；
二、试验前准备
1、混凝土表面应清洁、平整。

2、记录：钢筋牌号、品种、规格、钢保设计厚度及允许偏差；（是否有铁磁性原材料，是否有预埋件等。

）
3、按开，设备调零和预热。

4、选择测区：①对预测部位钢筋进行初步定位，在砼表面画图标记。

②每个测区至少含6根钢筋，每根钢筋2-3各测点；
③单个构件至少3个测区，间距≥2m。

三、试验步骤
1、按“确定”键进入主页面，→选中“厚度测试”，→按“确定”键，按“上下、左右”键填写直径。

→设置好直径后按“确定”键，等待wait字母消失方可进行检测。

注：当前钢筋上保护层厚度检测不出时，或者信号值明显变化却无法读取保护层厚度时，应当按“切换”键选择大量程进行测量。

2、每测点测试两遍，每次读取测试仪显示的最小值。

当设计值＜50mm时，两次测量的允许偏差为1mm，≥50mm时，允许偏差为2mm。

3、填写设备使用记录台账
4、检测结束，长按，设备关机，归位。

四、填写原始记录
五、计算步骤：
1、保护层厚度合格点率=保护层厚度合格测点数/测点数×100% 。

2、钢保厚度允许负偏差≥1.5倍时，厚度判断为初步不合格；应凿点检测。

3、钢保厚度允许负偏差＜1.5倍时，合格点率≥80%时，判断为合格：
六、出具检测报告。

钢筋保护层测定仪操作规程
1、本仪器是一种便携式无损钢筋测量仪器，能够在混凝土表面测量钢筋位置、钢筋直径、和混凝土保护层厚度，测量钢筋分布和钢筋走向。

2、保护层厚度的测量范围（钢筋直径Φ6mm~Φ50mm）：
ZBL-R610：10mm~130mm ZBL-R620：
第一量程：6mm~90mm。

第二量程：10mm~180mm。

3、直径的测量范围：Φ6mm~Φ32mm
4、工作环境要求：无强交变电磁场干扰，不得长时间阳光直射，避免进水。

环境温度:-10ºC~40ºC;空气湿度：<90%。

5、在测量钢筋时，应保持传感器轴线与钢筋走向平行，在垂直于钢筋走向的方向移动传感器进行扫描测量。

6、使用前请将仪器接好传感器，开机测试，如果电量显示小于5 小时，请准备一套新电池放入仪器箱，以备随时更换。

7、仪器的基本操作流程是：安装电池—连接主机传感器—开机—复位—确定钢筋位置及钢筋走向—输入设计钢筋直径—测量保护层厚度—存储数据—退出—关机。

8、在测量过程中应每10分钟左右进行一次复位操作。

9、一般先定位上层钢筋（或箍筋），然后在两条上层钢筋（或箍筋）中间测量来定位下层钢筋（或主筋）。

10、当信号最大当前距离值最小时，传感器走向即为混凝土内
部被测钢筋的走向。

11、使用后用干净柔软的干布清洁仪器及其部件。

请勿用湿布或有机溶剂擦洗仪器及配件。

钢筋保护层厚度检测方法
钢筋混凝土结构的保护层厚度检测主要是为了确保结构的强度和防腐蚀效果，检测方法主要有以下几种：
一、直观检测。

通过检查表面的颜色及外观形状，判断其厚度，可以大致判断出保护层的厚度以及其质量。

二、厚度测试仪检测。

通过厚度测试仪，通过电测技术，通过弹性波传播原理测试混凝土，直接显示保护层的厚度。

三、特殊人体感觉法检测。

利用肉眼对触摸表面外形尺寸轮廓粗糙度变化，可以判断出保护层的厚度。

四、雷达检测。

雷达检测是通过发射射频电磁波，反射回所检测混凝土的电磁信号来检测混凝土的厚度。

钢筋保护层厚度检测方法
钢筋保护层厚度扫描方法
钢筋保护层厚度是构筑物中关键的一项质量指标，需要进行定期检测以确保结构的安全性。

以下是一种常见的钢筋保护层厚度检测方法：
1. 选择合适的检测设备：常用的钢筋保护层厚度检测仪器包括涂层测量仪、超声波测厚仪等。

根据检测的具体要求和场所的限制，选择适合的设备。

2. 准备工作：将待测区域清理干净，确保没有任何杂质或涂层覆盖在钢筋表面。

对于有涂层覆盖的区域，需要将其去除，以便直接接触到钢筋表面。

3. 进行测量：将设备置于待测区域的钢筋表面上，按下仪器上的开始测量按钮。

根据仪器的要求，可能需要在测量过程中保持设备与钢筋表面的平行或垂直位置。

4. 记录测量结果：在完成一次测量后，将得到的钢筋保护层厚度数值记录下来。

如果需要多个点的测量结果，逐一进行并记录。

5. 分析结果：根据得到的测量结果，判断钢筋保护层厚度是否达到设计要求。

如果保护层厚度不足，可能需要进行修复或加固工作。

需要注意的是，钢筋保护层厚度检测需要有经验的人员进行，并且应严格按照相关的检测标准和规范进行操作。

钢筋检测仪操作规程
《钢筋检测仪操作规程》
一、设备准备
1. 将钢筋检测仪放置在水平坚固的台面上。

2. 插入合适的电源插头，检查电源是否正常。

3. 打开仪器开关，等待仪器自检完毕。

二、测量前准备
1. 选择合适的测量模式和参数，根据需要设置仪器参数。

2. 检查要测量的钢筋表面，确保表面清洁、平整无明显损伤。

三、测量操作
1. 将钢筋检测仪探头放置在要测量的钢筋表面上，确保探头与钢筋表面紧密接触。

2. 按下测量按钮，保持仪器稳定直至测量完成。

根据仪器指示查看测量结果。

四、数据处理
1. 根据测量结果判断钢筋的质量和强度，如有异常情况应及时处理。

2. 将测量数据进行记录和归档，确保数据完整和准确性。

五、维护与保养
1. 使用完毕后，关闭仪器开关，拔掉电源插头。

2. 清洁仪器表面和探头，避免灰尘和污垢影响测量准确性。

3. 定期对仪器进行维护和检测，确保仪器正常使用。

六、注意事项
1. 操作人员需经过专业培训，熟悉操作规程和安全注意事项。

2. 在使用过程中注意仪器的稳定和安全，避免碰撞和摔落。

3. 如发现仪器异常情况，应及时停止使用并进行检修。

七、附件
附：单位负责人签字确认
以上即为钢筋检测仪操作规程，希望操作人员严格按照规程要求进行操作，确保测量结果的准确性和工作安全。

钢筋保护层扫描仪操作说明一、开机预热：首先开机预热20～30分钟左右，再调零。

（使用前必须先调零）开机预热后按〔调零〕键，仪器进入自动调零状态，显示器显示0-----。

仪器完成自动调零显示就会出现P-0000，如果仪器显示1-****或2-****时，说明零点偏差较大，请调整传感器上的手动调零。

具体步骤：缓慢调整传感器上电位器（对应显示中1或2通道），观察仪器主机显示的数据，（1-****或2-****）将数据调整到最小，达到自动调零范围内，手动调零调整到位，在测试过程中一般不需要再调整。

传感器手动调零分1通道、2通道，对应仪器主机显示：1-****，2-**** ，当仪器主机分别显示各通道1-****或2-****-之间任何数据时，应手动调整各对应通道零点，缓慢调整对应通道电位器，减小数据。

1通道调整完毕，自动跳到2通道调整，完成后显示P-0000。

如果想查看零点实际数据，请按动〔选择〕键，连续按动3次后，（第一次显示00----，第二次显示---000）此时仪器主机交替显示0*****、-*****两组数据，此显示表示两个通道的A／D实际采集的数据。

可作为手动调零后的检查依据。

此时数据范围应在（28800）左右。

（请注意：手动调零电位器出厂前调整在零点范围，只需转动很小范围即可。

如果转动范围过度，请耐心反复调整。

调整好零点，使用过程中再手动调零时，只需小范围转动即可。

）二、测量混凝土内部钢筋有无：〔功能〕键为测量混凝土内部钢筋有无而设置的，配合仪器主机显示器显示的最大值确定混凝土内部钢筋走向。

〔功能〕键同时可设置探测灵敏度范围，按动第一次，主机仪器显示A1****，低灵敏度测量；按动第二次，主机仪器显示A2****，一般敏度测量；按动第三次，主机仪器显示A3****，高敏度测量。

根据数据的变化规律，可测量混凝土内部钢筋有无。

具体使用步骤如下： 1）首先了解测试原理进入A1----，A2----的测试状态，仪器主机测试传感器采集数据的*变化量*，又称相对测试法。

钢筋保护层检测步骤一、引言钢筋保护层是指混凝土结构中覆盖在钢筋表面的一层混凝土，它的作用是保护钢筋免受环境腐蚀和机械破坏。

钢筋保护层的质量直接影响混凝土结构的耐久性和安全性。

因此，钢筋保护层检测是确保混凝土结构质量的重要环节。

本文将介绍钢筋保护层检测的步骤。

二、检测前准备1. 工具准备：检测钢筋保护层需要使用一些特定的工具，如钢筋探测仪、钢尺、锤子、镊子等。

在进行检测前，需要确保这些工具的准备和检测仪器的校准工作已完成。

2. 检测计划：制定检测计划是保证检测工作顺利进行的关键。

检测计划应包括检测的区域、检测的深度、检测的方法等信息。

三、检测步骤1. 清理表面：首先，需要清理混凝土表面的杂物，如泥土、油污等。

确保表面干净整洁，便于后续的检测工作进行。

2. 确定检测区域：根据检测计划，确定需要检测的区域。

通常情况下，选择具有代表性的区域进行检测。

3. 测量钢筋直径：使用钢尺或相应的测量工具，测量钢筋的直径。

钢筋直径的测量结果将用于后续计算钢筋保护层的厚度。

4. 检测钢筋深埋情况：使用钢筋探测仪，对钢筋进行探测，确定钢筋的深埋情况。

通过探测仪器的反馈信号，可以判断钢筋是否暴露在混凝土表面。

5. 测量钢筋保护层厚度：根据钢筋直径和深埋情况，计算钢筋保护层的厚度。

通常情况下，保护层厚度应符合相关标准规定的要求。

6. 检查保护层质量：使用镊子等工具，检查保护层的质量。

主要检查保护层是否存在缺陷、裂缝、空洞等问题。

7. 记录检测结果：将每个检测区域的检测结果记录下来，包括钢筋直径、保护层厚度、保护层质量等信息。

这些数据将用于后续的分析和评估工作。

四、检测结果分析与评估1. 数据分析：对检测结果进行数据分析，统计每个区域的钢筋保护层厚度、质量等数据。

可以借助计算机软件进行数据处理和分析，得出相应的统计结果。

2. 结果评估：根据相关标准和规范，对检测结果进行评估。

判断钢筋保护层是否符合要求，并将评估结果进行分类，如合格、不合格、待修复等。

钢筋保护层测定仪使用方法
钢筋保护层测定仪是用来测量混凝土结构中钢筋保护层厚度的设备。

以下是其使用方法：
1. 准备工作：将钢筋保护层测定仪的电池充满，并将其与电源线连接。

2. 打开仪器：按下仪器上的电源开关，仪器开始自检，待仪器显示正常后，即可开始测量。

3. 安装探头：选择适当的探头，并将其插入钢筋保护层测定仪的插孔中。

4. 测量操作：将探头放置在需要测量的表面上，并轻轻按压，直到仪器发出“嘟”的声音。

然后，将探头平行于钢筋保护层的表面滑动，直到仪器再次发出“嘟”的声音。

5. 读取测量结果：仪器上会显示测量结果，即钢筋保护层的厚度值。

记下该数值。

6. 测量多个点位：在需要测量的表面上选择不同的点位，按照上述步骤进行测量。

至少测量3个点位以获得准确的平均值。

7. 分析结果：将测量结果进行分析，比较各个点位的测量值，确定钢筋保护层
的均匀性。

8. 关闭仪器：完成所有测量后，按下仪器上的电源开关，将其关闭。

需要注意的是，在测量过程中要保持仪器与表面的良好接触，确保测量的准确性。

另外，使用仪器时要注意安全，避免造成伤害。
