钢筋保护层厚度测量仪示值误差测量结果不确定度分析报告（国家建筑工程质量监督检验中心 李明，***************）1. 概述钢筋保护层厚度测量仪是采用电磁原理进行无损检测的仪器，用于建筑结构实体保护层厚度检测等。

钢筋保护层厚度测量仪的探头(具有发射、接收功能)发射电磁信号，保护层内钢筋产生二次感应磁场，被探头接收，经仪器处理后，得到钢筋保护层厚度（或钢筋直径）的测量值。

仪器示值的平均值h 与标准块的实际值h a 之差，即为示值误差△。

本报告以标准块上保护层厚度为30mm ，钢筋直径16mm 的校准点为例，对钢筋保护层厚度测量仪示值误差测量结果进行不确定度评定。

校准时室温20℃，相对湿度45%。

2. 数学模型d h h h b a ++-=∆)(，即),,,(d h h h f y b a ==∆式中：△——楼板厚度测量仪的示值误差，mm ； h ——被校准仪器显示厚度值，mm ；h a ——标准块校准点钢筋保护层厚度值，mm 。

h b ————标准块平行度误差，mm 。

d ——钢筋直径公差，mm 。

3．灵敏系数ii x f c ∂∂=3.1.仪器示值度数h 的灵敏系数：1=h c ；3.2.标准块校准点钢筋保护层厚度值h a 的灵敏系数：1-=ah c ；3.3.平行度误差h b 的灵敏系数：1=bh c ；3.4.钢筋直径误差d 的灵敏系数：1=d c 。

4．每个分量的标准不确定度)(i x u4.1．仪器屏幕显示度数h 落在误差范围内为均匀分布，3=k ，则仪器屏幕显示的标准不确定度（按B 类方法计算）15.132)(===k a h u B mm 。

a 为半宽度，依据仪器说明书：)(21-+-=a a a =2mm 。

4.2．标准块校准点钢筋保护层厚度值h a 为均匀分布，3=k ，其标准不确定度（按B 类方法计算）17.033.0)(===k a h u a B mm 。

委托单位记录编
号工程名称委托编号结构部位委托日期设计图号测试日期
示值范围
测点编号
1 2 3 4 5 6 7 8 9 10
试验计算复核
混凝土结构实体钢筋保护层厚度检测记录
实测偏差（㎜）
型号
分辨力
温度（℃）仪器设备名称
测点布置示意图：
附注：
相对
湿度
（%）
测点位置
实测厚度（mm ）
实测偏差（㎜）
测点位置
实测厚度（mm ）
20
1918171615141312（2） 保护层厚度检测
测点编号11检测方法
钢筋直径（mm ）钢筋保护层设计厚度
（mm ）钢筋间距（mm ）
样品状态描
述
采用标准
（1） 工程概况
混凝土强度等级粗骨料最大粒径仪器设备管理
及编号
环境条件。

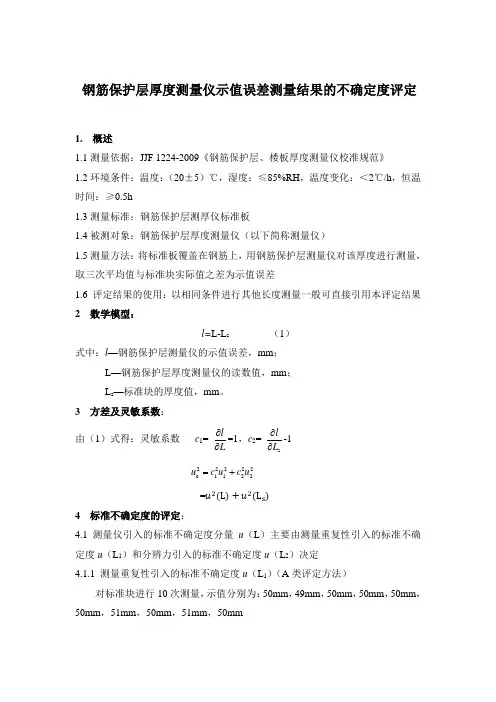

钢筋保护层厚度测量仪示值误差测量结果的不确定度评定1. 概述1.1测量依据：JJF 1224-2009《钢筋保护层、楼板厚度测量仪校准规范》1.2环境条件：温度：（20±5）℃，湿度：≤85%RH ，温度变化：＜2℃/h ，恒温时间：≥0.5h1.3测量标准：钢筋保护层测厚仪标准板1.4被测对象：钢筋保护层厚度测量仪（以下简称测量仪）1.5测量方法：将标准板覆盖在钢筋上，用钢筋保护层测量仪对该厚度进行测量，取三次平均值与标准块实际值之差为示值误差1.6 评定结果的使用：以相同条件进行其他长度测量一般可直接引用本评定结果 2 数学模型：l=L-L s （1）式中：l —钢筋保护层测量仪的示值误差，mm ；L —钢筋保护层厚度测量仪的读数值，mm ；L s —标准块的厚度值，mm 。

3 方差及灵敏系数：由（1）式得：灵敏系数 c 1= l L∂∂=1，c 2= s l L ∂∂-1 22222c 1122u c u c u =+ =u 2(L )+u 2(L s )4 标准不确定度的评定：4.1 测量仪引入的标准不确定度分量u （L ）主要由测量重复性引入的标准不确定度u （L 1）和分辨力引入的标准不确定度u （L 2）决定4.1.1 测量重复性引入的标准不确定度u （L 1）（A 类评定方法）对标准块进行10次测量，示值分别为：50mm ，49mm ，50mm ，50mm ，50mm ，50mm ，51mm ，50mm ，51mm ，50mm平均值为：=50.1mm标准差()()112--=∑=n x x x s n i i ＝0.57 mm实际取三次有效值，则标准不确定度 u （L 1）=0.33 mm4.1.2 分辨力引入的标准不确定度u （L 2）（B 类评定方法）半宽a=1mm ，符合均匀分布，k =√3，得：u （L 2）=0.29 mmu （L ）取u （L 1），u （L 2）中较大值，为0.33 mm4.2 测量标准引入的不确定度分量u （L s ）标准块的厚度误差引入的扩展不确定度为U =0.05mm ，k =2（B 类评定方法）： 则 u （L s1）=0.025 mm5 合成标准不确定度由上可得： 标准不确定度 )(i x u不确定度来源标准不确定度 i c i c )(i x u ⋅ 备注 u （L ） 测量重复性引入0.33μm 1 0.33mm / u （L s ）标准器引入 0.20μm -1 0.025mm / 分量间互不相关，得：u （l ）=√u 2(L )+u 2(L s )=0.34mm6 扩展不确定度U在置信概率约95％的情况下，包含因子k 取2，则U =2×0.34=0.7mm k =2。

钢筋保护层厚度检测（位置、保护层、直径）一.检测依据：《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》CAGF-023《公路桥梁承载能力检测评定规程》JTG/T J21-2011二.检测目的检测混凝土结构的混凝保护层厚度，包括钢筋位置和混凝土保护层厚度测量，对缺乏资料的桥梁还包括钢筋直径测量。

三.检测方法电磁感应法四.检测设备混凝土保护层测试仪五.检测要求一《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》的有关规定1检测仪器1.1技术要求1.1.1检测仪器除应具有测量、显示功能外，宜具有记录、存储等功能。

1.1.2检测仪器必须具有制造厂的产品合格证及有效的测试结果证书。

1.1.3检测仪器应满足下列要求：1钢筋保护层厚度的测量精度应≤1mm。

2钢筋直径的测量精度应≤2mm。

3 在t/c≥1的条件下，检测仪器对相邻的钢筋应能够分辨。

4检测仪器应能在-10℃〜40℃环境条件下正常使用。

1.2仪器校准1.2.1检测仪器具有下列情况之一时，应进行校准：1新仪器启用前。

2达到或超过校准时效期限。

3仪器维修后。

4对仪器测量结果怀疑时。

5仪器比对试验出现异常时。

1.2.2检测仪器校准周期为1年。

2检测技术2.1 ―般规定2.1.1采用本检测方法，钢筋最小净间距t与钢筋保护层厚度c之比应≥1。

2.1.2 当钢筋保护层厚度在600mm以内时，同一位置三次测定值的最大值与最小值的偏差应不大于2mm。

2.1.3钢筋检测时应避开多层、网格状钢筋交叉点及钢筋接头位置。

2.1.4钢筋检测时应避开混凝土中预埋设铁件、金属管等铁磁性物质。

2.1.5检测面应为混凝土表面，并应清洁、平整，当混凝土表面粗糙不平影响测量精度时，应使混凝土表面达到混凝土验收标准的要求后进行测量。

2.1.6钢筋检测时应避开强交变电磁场〈如电机、电焊机等）以及测点周边较大金属结构对检测结果的影响。

2.1.7混凝土中钢筋严重诱蚀时，不应采用电磁感应法检测钢筋保护层厚度。

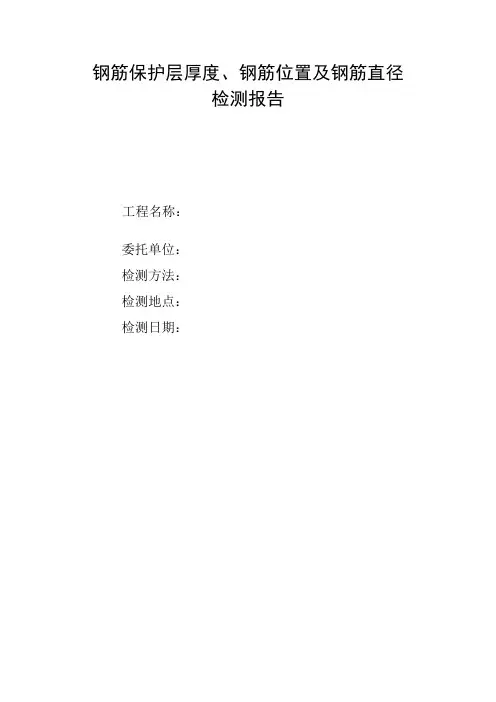

钢筋保护层厚度、钢筋位置及钢筋直径检测报告工程名称：委托单位：检测方法：检测地点：检测日期：试验检测人：报告编写人：报告审核人：报告签发人：声明：1、本报告无本公司“检测报告专用章”无效。
