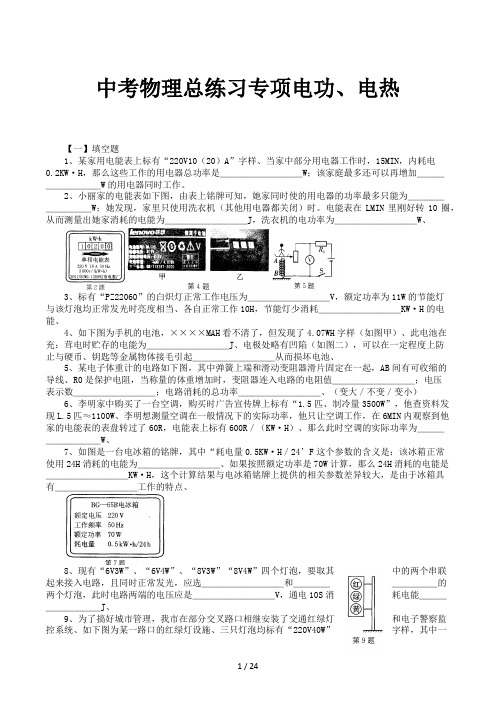

中考物理总练习专项电功、电热【一】填空题1、某家用电能表上标有“220V10（20）A”字样、当家中部分用电器工作时，15MIN，内耗电0.2KW·H，那么这些工作的用电器总功率是＿＿＿＿＿＿＿＿＿W；该家庭最多还可以再增加＿＿＿＿＿＿＿＿＿W的用电器同时工作。
2、小丽家的电能表如下图，由表上铭牌可知，她家同时使的用电器的功率最多只能为＿＿＿＿＿＿＿＿＿W；她发现，家里只使用洗衣机（其他用电器都关闭）时。
电能表在LMIN里刚好转10圈，从而测量出她家消耗的电能为＿＿＿＿＿＿＿＿＿J，洗衣机的电功率为＿＿＿＿＿＿＿＿＿W、3、标有“PZ22060”的白炽灯正常工作电压为＿＿＿＿＿＿＿＿＿V，额定功率为11W的节能灯与该灯泡均正常发光时亮度相当、各自正常工作10H，节能灯少消耗＿＿＿＿＿＿＿＿＿KW·H的电能、4、如下图为手机的电池，××××MAH看不清了，但发现了4.07WH字样（如图甲）、此电池在充：茸电时贮存的电能为＿＿＿＿＿＿＿＿＿J、电极处略有凹陷（如图二），可以在一定程度上防止与硬币、钥匙等金属物体接毛引起＿＿＿＿＿＿＿＿＿从而损坏电池、5、某电子体重计的电路如下图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线、R0是保护电阻，当称量的体重增加时，变阻器连入电路的电阻值＿＿＿＿＿＿＿＿＿；电压表示数＿＿＿＿＿＿＿＿＿；电路消耗的总功率＿＿＿＿＿＿＿＿＿、（变大／不变／变小）6、李明家中购买了一台空调，购买时广告宣传牌上标有“1.5匹、制冷量3500W”，他查资料发现L.5匹≈1100W、李明想测量空调在一般情况下的实际功率，他只让空调工作，在6MIN内观察到他家的电能表的表盘转过了60R，电能表上标有600R／（KW·H）、那么此时空调的实际功率为＿＿＿＿＿＿＿＿＿W、7、如图是一台电冰箱的铭牌，其中“耗电量0.5KW·H／24’F这个参数的含义是：该冰箱正常使用24H消耗的电能为＿＿＿＿＿＿＿＿＿、如果按照额定功率是70W计算，那么24H消耗的电能是＿＿＿＿＿＿＿＿＿KW·H，这个计算结果与电冰箱铭牌上提供的相关参数差异较大，是由于冰箱具有＿＿＿＿＿＿＿＿＿工作的特点、8、现有“6V3W”、“6V4W”、“8V3W”“8V4W”四个灯泡，要取其中的两个串联起来接入电路，且同时正常发光，应选＿＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿＿的两个灯泡，此时电路两端的电压应是＿＿＿＿＿＿＿＿＿V，通电10S消耗电能＿＿＿＿＿＿＿＿＿J、9、为了搞好城市管理，我市在部分交叉路口相继安装了交通红绿灯和电子警察监控系统、如下图为某一路口的红绿灯设施、三只灯泡均标有“220V40W”字样，其中一只灯泡的电阻是＿＿＿＿＿＿＿＿＿Ω，该设施正常工作一天（24H）将耗电＿＿＿＿＿＿＿＿＿＿＿KW·H.10.将标有“6V3W”字样的小灯泡L1与额定电压为12V的小灯泡L2并联接在电源上，L1正常发光，L2较暗。
中考物理电功、电热、电功率专题卷（附答案）学校:___________姓名：___________班级：___________考号：___________评卷人得分一、选择题）A．日光灯正常工作电流约为1.8A B．中学生正常步行上楼1s做功大约800J C．家用节能灯的额定功率约为20W D．人体的安全电压不高于220V2.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上 B．甲处应装用电器，乙处应装开关C．当用电器功率增大时，通过保险丝的电流就增大 D．当保险丝熔断后，可以用铜丝代替3.如图所示为科研人员研制的“发电鞋”，鞋的内部安装了磁铁和线圈，当人体带动磁铁运动时，磁铁产生的磁场通过线圈，从而产生感应电流．当人以5km/h的速度行走时，其发电的功率约为0.4W．下列说法正确的是（）A. 发电鞋工作时将电能转化为机械能B. 发电鞋是利用电流磁效应原理工作的C. 5km/h=18m/sD. 在人以5km/h的速度行走1h的过程中，发电鞋可以产生约1440J的电能4.将标有“3V 3W”字样的甲灯和“6V 6W”字样的乙灯接入电路．若不专虑温度对电阻的影响，则对两灯接入电路后的结果有如下判断：①两灯串联，当其中一灯消耗的功率是3W时，两灯消耗的总功率是9W；②两灯串联后接到电压为9V的电源两端，两灯均能正常发光；③两灯并联，当其中一灯消耗的功率是1.5W时，另一灯两端的电压为3V；④两灯并联后接到电压为1.5V的电源两端，甲、乙两灯消耗的功率之比为2：1，其中判断正确是（）A. ①③B. ②③C. ②④D. ①④5.下列做法中，符合安全用电要求的是（）A．用电器的金属外壳接地 B．修理家庭电路时没有断开总开关C．电灯的开关接在零线和灯泡之间 D．在家庭电路中，保险丝熔断后用铜丝代替6.在家庭电路中，导线相互连接处往往比别处更容易发热，老化更快．这是因为（）A．连接处的电流较大 B．连接处的电流较小C．连接处的电阻较大 D．连接处的电阻较小7.关于生活用电，下列说法错误的是（）A．用试电笔辨别火线时，手一定要接触试电笔金属帽B．开关应接在火线与白炽灯之间C．保险丝常用电阻率比较大、熔点比较低的材料制成D．造成家庭电路中电流过大的原因一定是用电器短路了8.如图电源电压保持不变。
2024年中考物理真题专题15电功、电功率和电热【跨学科实践】1．（2024·江苏扬州）温差发电技术是绿色环保的发电技术，利用热电转换材料和两块金属板可制成简易的温差发电装置。
如图所示，将发电装置的一块金属板放在冷水中，用火焰加热另一块金属板，观察到与热电转换材料连接的LED 小灯珠发光。
（1）小明想利用此装置探究发电的电压与温度的关系，对此装置做了适当的改进：将LED 小灯珠拆下，换成数字电压表接入电路；撤去蜡烛，将上端金属板A 浸入热水中，用温度计每隔一段时间测量冷、热水的温度。
测得数据如下：热水温度1t /℃84.774.873.070.869.568.4冷热水温差t ∆/℃64.154.252.450.248.947.8电压U /V5.395.274.57 4.254.163.90①改变热源的目的是；②分析表格数据，当时室温是℃；③要提高发电电压可采取的办法是、；（针对不同影响因素各写1条）（2）我国科学家成功利用人体和环境的温差做出了温差电池。
若该电池在1℃的温差下产生2210V -⨯的电压，输出功率为6110W -⨯，则输出电流为A 。
【中考新考法】2．（2024·陕西）中药煎煮方式分为“文火”和“武火”，小明受此启发，用手动开关1S、温控开关2S、水量开关3S、加热电阻1R和限流电阻2R（1R、2R阻值不随温度变化），设计了煎药壶电路，其中1S为总开关，电源电压为220V。
闭合开关1S，能实现下表所示的功能，下列关于此电路的分析正确的是（）温度t/℃温控开关2S壶内水量V/L水量开关3S1R的功率P/W煎煮方式>闭合800武火60<闭合0.2>闭合800武火≥断开0.260≤断开100文火≥断开0.260A．温控开关2S与水量开关3S是串联的B．加热电阻1R的阻值是484ΩC．若壶内水量小于0.2L，煎药壶工作时无法进行“武火”加热D．若限流电阻2R断路，煎药壶工作时只能进行“武火”加热【结合生活实际】3．（2024·重庆A卷）图甲是同学们自制的调光小台灯，图乙是台灯的电路原理图。
初三物理复习五（电功和电热）1. 下列关于电功的认识中，正确的是( )A.电流通过导体所做功的多少取决于导体两端的电压、通过导体的电流和导体电阻的大小B.电流做功的过程，实际上是把电能转化为机械能的过程C.电功与做功时间长短无关D.有多少电能发生了转化就说电流做了多少功2. 下列关于电功、电功率的一些说法中，正确的是( )A通过用电器的电流做功越多，用电器的电功率就越大B.用电器消耗的电功率越小，电流做的功就越少C.千瓦和千瓦时都是电功率的单位D.用电器消耗的电功率越大，则电流做功越快3. 如图所示的家庭电路中，闭合开关后灯泡不亮.用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光.用测电笔检测A点时氖管发光，检测B点时氖管不发光.发生这一现象的原因可能是( )A.灯泡短路 B灯丝断了 C.开关接触不良 D.插座短路4. 如图所示的电路中，电源电压保持不变，闭合开关后，移动滑动变阻器R1的滑片P，当电流表的示数变化范围为1~1.3 A时，电压表的示数变化了3 V，则此过程中定值电阻R2所消耗功率的变化范围是( )A. 3-3. 9WB. 3-5.07WC. 3. 9-10WD.10-16. 9W5. 下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝，则下列说法错误的是( )A.电烤箱在高温挡正常工作10 min所消耗的电能是6. 6×105 JB.电路中R1的阻值为44 ΩC.电路中R2的阻值为60ΩD.电烤箱在低温挡正常工作时，R1消耗的电功率是176 W6. 甲、乙两只灯泡，其I-U关系图像如图所示现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是( )A. 1.2WB. 0. 8WC. 2WD. 3W7. 电梯超载报警器工作原理示意图如上图所示,R0为定值电阻,压敏电阻R的阻值随着压力的增大而减小,A为电流表,其示数超过设定值时自动报警.电梯处于运行状态,开关S闭合,有人进入电梯后 ( )A.电流表示数变小,R和R0的总电功率变大B.电流表示数变小,R和R0的总电功率变小C.电流表示数变大,R和R0的总电功率变大D.电流表示数变大,R和R0的总电功率变小8. 如上图是某同学设计的家庭电路，电灯开关已断开下列说法正确的是( )A.电灯和两孔插座是串联的B.测电笔接触M点，氖管不发光C.开关和三孔插座的连接都是错误的D.测电笔插入两孔插座的左孔，氖管发光9．下列图所示的家用电器中属于电热器的是（）A．电暖气 B．洗衣机 C．电风扇 D．电视机10．在下列用电器工作的过程中，电能全部转化为内能的是（）A．电风扇 B．电热水壶 C．电视机 D．电冰箱11.甲、乙两个导体，电流比是1：2，相同时间内电流产生的热量比是2：1，则甲、乙的电阻比是（）A. 4：1B. 1：4C. 8：1D. 1：812. 下列情况中，属于防止电热危害的是（）A. 电脑机箱内有小风扇B. 微波炉的门用玻璃做C. 洗衣机的外壳用塑料做D. 家电长时间停用，隔一段时间应通电一次13.要使电热器在单位时间发出的热量减少一半，可采用的方法是（）A.使其电阻减少一半，其两端电压不变B.使加在两端的电压和其电阻减少一半C.使通过它的电流减少一半，其电阻不变D.使加在两端的电压减少一半，其电阻不变14.甲、乙两电炉并联在同一电源上，各有开关控制，甲炉电阻是乙炉的4倍，要两电炉产生同样多的热量，则应（）A. 甲通电时间是乙的4倍B. 乙通电时间是甲的4倍C. 甲、乙通电时间一样长D. 不知道额定电压无法比较15．把两根电热丝串联接到电源上，发出热量较多的一定是（）A．通过电流较大的B．两端电压较大的C．电阻较小的D．以上三个都对16 . 关于家庭电路和安全用电，下列说法不正确的是（）A．家庭电路中电流过大，可能是用电器的总功率过大B．户外露营时，如遇雷雨天气，可在大树下避雨C．保险丝熔断了，不能用铜丝或铁丝代替D．空气开关跳闸后，需要检修电路后再重新闭合开关17. 我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障。
专题15电功、电功率和电热第3期一、单选题1．（2021·云南中考真题）将规格都是“220V 150W”的一台电风扇、一台电视机和一只电烙铁分别接入家庭电路中，正常工作相同时间，以下说法正确的是（）A．三个用电器均能将电能全部转化为内能B．根据2URP可计算出三个用电器的电阻相等C．三个用电器消耗的电能一样多D．三个用电器产生的热量相等2．（2021·天津中考真题）某电能表的表盘如图所示。
用电时电能表的铝盘每转过720转，接在该电能表上的用电器消耗的电能是（）A．1.8×106J B．3.6×106J C．5.4×106J D．7.2×106J 3．（2021·新疆中考真题）如图所示为小琴做的小小电动机。
矩形线圈的左端引线漆皮被全部刮掉，右端引线漆皮只刮掉了上半周，小小电动机由两节干电池供电。
线圈快速稳定转动过程中，线圈受到磁场的作用力时，线圈中的电流为0.67 A，则线圈快速稳定转动1 min内电路消耗的电能约为（）A．150 J B．120 J C．90J D．60J 4．（2021·湖北武汉市·中考真题）在如图所小的电路中，电源电压保持不变。
只闭合开关S1，将滑动变阻器的滑片P从最上端移动到最下端的过程中，电压表V2的示数最小值为3V，电压表V1与V2的示数之差变化了2V。
闭合开关S1和S2，将滑片P从最下端移动到最上端的过程中，电阻R3的最大功率为0.75W，当滑片P在中点时，电路总功率为P总，电压表V1与V2的示数之比为1:2。
P总为（）A．2W B．2.4W C．3W D．3.2W 5．（2021·江苏扬州市·中考真题）如图所示电路，电源电压保持6V不变，滑动变阻器的最大阻值为15Ω，定值电阻R2为5Ω，电压表示数为U1，R2的电功率为P2，电流表示数为I，闭合开关后，移动滑片P，下列图像可能正确的是（）A．B．C．D．二、多选题6．（2021·山东潍坊市·中考真题）充电宝内部主要部件是锂电池，充电宝铭牌上标注了锂电池的电压和容量，民航局规定严禁携带额定能量超过160W·h的充电宝乘机，则电压为3.7V、容量为下列数值的充电宝可以带上飞机的是（）A．10000mA·h B．40000mA·h C．50A·h D．30A·h7．（2021·天津中考真题）如图所示的电路，电源电压为12V，灯泡L1标有“6V 3W”字样。
中考物理试题分类汇编《电功和电热》专项练习题-附带答案一单选题1.（2023年江苏 . 宿迁）小明在课后实践活动中做了如下记录，其中符合实际的是( )A. 教室里课桌的高度约80cmB. 人体感觉舒适的气温约37℃C. 物理课本的质量约1kgD. 挂壁式空调的电功率约100W2.（2023年江苏 .扬州）下列数据最接近实际的是( )A. 液晶电视机的额定功率约100WB. 两个鸡蛋的质量约100mgC. 人洗澡舒适的水温约20℃D. 人正常骑自行车的速度约1.2km/ℎ3.（2023年江苏 .无锡）如图所示，是小明家安装的电能表。
下列说法中正确的是( )A. 该电能表的示数为21682kW⋅ℎB. 用该电能表和秒表可以估测家中用电器的实际功率C. 家庭电路中正确的安装次序是：进户线总开关电能表D. 家中用电器消耗1J电能，该电能表指示灯闪烁3000次4.（2023年江苏 .无锡）关于图中小明家的电能表，下列选项正确的是( )A. 电能表的示数为2023.6JB. 电能表能正常工作的最大电流是40AC. 电能表是测量电功率的仪表D. 脉冲指示灯闪的越快，电路消耗电能越多5.（2023年江苏 . 常州）如图所示的电路，电源电压恒定，R0为定值电阻，R x为滑动变阻器(A B为其两端点)。
闭合开关S，把滑动变阻器的滑片P从B端移到A端，电压表示数的变化范围是0.6V～3V，电流表示数的变化范围是0.12A～0.6A。
下列说法中正确的是( )A. 电源电压为6VB. R0的阻值为25ΩC. R x的最大阻值为20ΩD. 移动滑片P，电路总功率的最小值为0.72W6.（2023年江苏 . 南通）某智能手机的锂电池上标有“3.7V，4200mA⋅ℎ”字样，该手机搭配了超级快充功能，快充时保持充电电压3.7V不变，增大充电的电流。
若给锂电池充入80%的电能，需要充电40min，此时手机的快充电流大小跟哪种用电器正常工作时的电流最接近( )A. 节能灯B. 电风扇C. 电饭锅D. 电冰箱7.（2023年江苏 .无锡）用如图所示的电路测量额定电压为2.5V的小灯泡L的额定功率，调节电阻箱R，使它接入电路的阻值为4Ω，闭合开关S S1，移动滑动变阻器的滑片P，使电压表示数为2.5V，保持滑片P 的位置不变，闭合开关S2，断开开关S1，此时电压表示数为1.6V，断开开关S，调节电阻箱R，使它接入电路的阻值为14Ω，闭合开关S，此时电压表示数为2.8V。
专 题 训 练 电 功 率一、填空题1．某家用电能表上标有“220V 10A 3000R ／kWh ”字样，当家中用电器全部工作时，电能表1min 转了60转，由此可估算出该家所有用电器的总功率为 W ；若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加 W 以下的用电器．2．把标有“6V 3W ”和“6V 6W ”的两盏电灯串联后接入电路中，如果让 其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两 端的电压应为 V ，两灯消耗的实际总功率为 W ．3．如图3所示，已知电源电压保持4.5V 不变，电压表量程0～3V ，滑动变阻器R 的最大阻值20Ω，小灯泡L 标有“2.5V 1.25W ”的字样. 闭合开关后，当小灯泡正常发光时，它的阻值为 Ω，滑动变阻器接入电路的阻值为 Ω. 若小灯泡的电阻不变，在此电路中小灯泡工作时的最小功率为 W.4．有两盏正在使用的白炽灯泡甲和乙．若乙灯比甲灯亮，则 （ )A ．乙灯的灯丝电阻一定比甲灯的大B ．乙灯两端的电压一定比甲灯两端的大C ．电流通过乙灯做的功一定比甲灯的多D ．相同时间内乙灯消耗的电能一定比通过甲灯的多5．在图5所示的电路中，电源电压保持不变，开关S 闭合后，调节滑动变阻器滑片P 的位置，当灯泡L 恰好正常发光时，电流表A 的示数为0.5A ，电压表V 的示数为2V ，则关于该电路，下述判断正确的是 （ ）A ．电源电压是2VB ．灯泡的额定功率是1WC ．若滑片再向右滑动，灯泡有可能被烧毁D ．若滑片再向右滑动，电流表示数将减小，电压表示数将增大6．如图6是伏安法测小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图所示，则下列说法中不正确的是 （ ）A ． 在连接电路时，应将开关断开，并将变阻器阻值调至最大值B ． 小灯泡的额定功率为0.72W ，此时的电阻为8ΩC ． 如果将滑片P 向a 端滑动，则电压表的示数将变大D ． 如果将滑片P 向b 端滑动，则小灯泡的实际功率将大于额定功率图 3 图 5 图6图87．如图8所示，电源电压不变，定值电阻R 的阻值为18Ω．有四只 白炽灯泡L 1、L 2、L 3、L 4，它们的规格分别为“3V2W ”、“6V2W ”、“12V2W ”、 “24V2W ”．当把它们分别接在电路中的M 、N 两端时，实际功率最大的 是 （ ）A ．L 1B ．L 2C ．L 3D ．L 48、为防止酒驾事故的出现，酒精测试仪被广泛应用。
中考物理专题复习一、填空1 •电流做功的过程，就是电能 ____________ 的过程，电流做多少功，就有多少电能 __________ 。
2 .“PZ220 40”的灯泡接在220伏的电路上工作 _________ 小时消耗1度电，改接在110伏的 电路是，功率为 _________ 瓦，额定功率为 __________ 瓦。
3.甲灯标有“220V 40W ”，乙灯标有“110V 40W ”，将它们分别接在电路中， 都能正常发光， 则甲、乙两灯实际功率之比为 __________ ,甲、乙两灯通过的电流之比为 ___________ ,甲灯的 电阻是欧，甲、乙两灯的电阻之比为 ___________ 。
4 •电热器是利用电流的 ___________ 制成的加热设备，它的发热体是由 ___________ 、 _______ 的 电阻丝绕在绝缘材料上制成的。
5.我国大亚湾核电站一号机组的发电功率为 4.5104kW 。
若这个机组连续工作一天，输出的电能为 _____________ 。
6. 把标有“ 6V , 3W ”和“ 6V , 6W ”的两盏电灯串联后接入电路中，如果让其中一盏灯7. 如图所示电路，电源电压不变，R =30,1。
当S ,闭合、 S 断开时，电流表的示数为0.1A ；当3和S 2都闭合时，电流表的示数为0.4A ，在1min 内电流通过R 1与R 2做功之比W , :W 2二 ____________ 8 .下表为某型号双缸洗衣机的铭牌在额定电压下洗衣 时，通过洗衣机的电流为 _______ A ；若洗衣用20min , 脱水用10min ,则该洗衣机消耗的电能共是kWh 。
9 .某同学想估算家中电子石英钟的功率，他进行了如下 操作：将阻值为5门的小电珠连接到一节新的 5号电池 上进行放电试验，累计放电 60min 后电池基本失效，则在放电过程中通过小电珠的电荷为 _____________ C ；查阅相关资料，知道一节新的同种电 池可使家中电子石英钟工作约 300天，则该电子石英钟的功率为 __________ W 。
2024年中考物理专题训练——电功率的综合计算1．如图所示的电路中电源电压为6V，且电源电压不变，当S1、S2断开，S3闭合时，4．如图所示，是家用保温式电饭锅的电路原理图，S 是手动、温控一体开关，必须用外力按下才能闭合，但当锅底温度达到大约103℃以上时，会自动弹起断开进入保温状态．已知R 2=495Ω，电饭锅的额定加热功率为880W ．（1）请计算说明为什么不按下开关S ，电饭锅就不能煮熟饭？（2）当电饭锅处于正常加热状态时，电路中的电流是多大？（3）当电饭锅处于保温状态时，保温功率是多大？5．两只灯泡1L 、2L 分别标有“6V 6W ”、“6V 3W ”字样，其I U 图像如图甲。
(1)1L 正常发光1min 消耗的电能是多少？(2)如图乙电路，2L 恰好正常发光，此时1L 的电阻是多少？(3)如图丙电路，电源电源为6V ，调节滑动变阻器R 使R 的功率和2L 灯功率相等，则R 的功率是多少？6．如图1为王老师家新购的一个电烤火炉，外观设计美观大方，内部简化电路如图2所示，通过调节开关S 2，可以实现高温、中温、低温三个档位，R 1和R 2均为电热丝。
查阅说明书可知，R 1=88Ω，正常工作时高温档功率为中温档功率的5倍。
（kg·℃），ρ水=1.0×103kg/m3]的字样，电流表A1的量程为0~0.6A，电流表A2的量程为0~3A，灯泡L标有“5V 1W”的字样。
（1）灯泡L正常工作时的电流是多大；（2）当闭合S，断开S1、S2，灯泡恰好正常工作，求R1的实际电功率；（3）当S、S1、S2均闭合，求滑动变阻器R2连入电路的阻值为多大时，电路的电功率功率最大，最大功率是多少？9．如图所示电路，灯泡L规格为“12V 12W”，灯丝电阻不变。
当只S1闭合时，电阻箱R1接入电路阻值为8Ω，电流表A1示数是0.4A；R1接入电路阻值为18Ω时，电压表示数是3.6V。
求：（1）灯泡电阻；（2）电源电压和R2的阻值；（3）若将电阻箱R1更换为阻值为15Ω的定值电阻R3，此电路的最大电功率。
《电功和电热》专题训练『考点指津』本专题为电功和电热，知识掌握基本要求：知道电功率的物理意义；能求出用电器的实际功率和额定功率；会用“伏安法”测用电器的电功率；会读出电能表示数；能运用电能的有关公式求电能；了解电能和其它能的转化；能够正确画出家庭电路的电路图；知道家庭电路中电流过大原因；掌握安全用电常识；会进行电路故障的判断分析。
中考命题热点：会求用电器的实际功率及额定功率；测用电器的电功率的实验；会求电流通过用电器所消耗的电能；识别电能与其它能量间的转化等；家庭电路中用电器正确连接；会判断电路故障及生活用电中的电能计算。
『练习测试』一、填空题1．小兰的奶奶觉得家里的电褥子太热了，小兰就把电褥子的电阻线截掉一小段，这样电褥子在使用时就热了。
（填“不”或“更”）2．某家用电能表上标有“220V 10A 3000R／kWh”字样，当家中用电器全部工作时，电能表1min转了60转，由此可估算出该家所有用电器的总功率为 W；若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加 W以下的用电器。
3．把标有“6V 3W”和“6V 6W”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为V，两灯消耗的实际总功率为 W。
4．如图13-1所示，已知电源电压保持4．5V不变，电压表量程0～3V，滑动变阻器R的最大阻值20Ω，小灯泡L标有“2．5V 1．25W”的字样。
闭合开关后，当小灯泡正常发光时，它的阻值为Ω，滑动变阻器接入电路的阻值为Ω。
若小灯泡的电阻不变，在此电路中小灯泡工作时的最小功率为 W。
5．小明家中有40W日光灯5盏，25W白炽灯4盏，100W彩电、1200W空调、700W电饭锅、1000W电水壶各一只，他应选择额定电流等于或稍大于 A的熔丝接在进户线上。
目前我市已实行新的分时电价政策，8∶00到21∶00电价为0．55元／度，其余时间电价为0．30元／度，若他家平均每天用电水壶烧水1h，小明将烧水时间由中午改在21∶00以后。
这样，一个月（30天）他家能节约电费元。
6．如图13-2所示，电源电压为6V且保持不变，电阻R的阻值为30Ω，滑动变阻器R’的阻值变化范围为0～24Ω。
电流表的量程为0．6A．当开关S闭合后，滑动变阻器接入电路的阻值允许调至的最小值为Ω。
滑动变阻器消耗的最小功率为 W。
额定电压220V额定频率50Hz额定功率440W额定容积 2.0L额定煮米量0.7kg（1）这台电饭锅在额定电压下使用，通过的电流是________A。
（2）电饭锅正常工作15min消耗电能 kw·h，产生的热量是。
二、选择题8．有两盏正在使用的白炽灯泡甲和乙。
若乙灯比甲灯亮，则（）A．乙灯的灯丝电阻一定比甲灯的大B．乙灯两端的电压一定比甲灯两端的大C．电流通过乙灯做的功一定比甲灯的多D．相同时间内乙灯消耗的电能一定比通过甲灯的多9．在图13-3所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片P的位置，当灯泡L恰好正常发光时，电流表A的示数为0．5A，电压表V的示数为2V，则关于该电路，下述判断正确的是（）A．电源电压是2VB．灯泡的额定功率是1WC．若滑片再向右滑动，灯泡有可能被烧毁D．若滑片再向右滑动，电流表示数将减小，电压表示数将增大10．如果加在定值电阻两端的电压从8V增加到10V时，通过定值电阻的电流相应变化了0．2A，则该定值电阻所消耗的电功率的变化量是（）A．0．4WB．2．8WC．3．2WD．3．6W11．如图13-4是伏安法测小灯泡电阻、功率的实验电路图。
小灯泡正常工作时，两电表的示数如图所示，则下列说法中不正确的是（）A．在连接电路时，应将开关断开，并将变阻器阻值调至最大值B．小灯泡的额定功率为0．72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率12．小明家新买一规格为“800W”的电热水壶，他经过几次使用后发现：晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长，你认为主要原因是（）A．晚间电热水壶两端电压低于早晨电热水壶两端电压B．晚间大气压升高，水的涨点升高，需要的热量比早晨高C．晚间环境温度比早晨温度偏低D．晚间烧水的热量散失比早晨多13．如图13-5所示，电源电压不变，定值电阻R的阻值为18Ω。
有四只白炽灯泡L1、L2、L3、L4，它们的规格分别为“3V2W”、“6V2W”、“12V2W”、“24V2W”。
当把它们分别接在电路中的M、N两端时，实际功率最大的是（）A．L1B．L2C．L3D．L414．电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图13-6所示。
当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光。
由此可以判断（）A．L1所在的支路短路B．L2所在的支路断路C．L3所在的支路短路D．各支路均完好三、实验与探究题15．晚上，婷婷自己在家，她把空调、电视机都开着，厨房里的微波炉正在加热中午剩下的“比萨”饼，“对了！再用电热水壶烧点水喝吧。
”婷婷刚一插上电水壶，家里的保险丝就断了，请回答以下问题：（1）电热水壶是利用电流的效应工作的，它工作时将电能转化成能，婷婷家里保险丝断熔断的原因是；（2）在黑暗中，婷婷想：为什么电热水壶可以将水烧开，而与它相连的导线却一点也不热？答：因为电热水壶和导线联（选填“串”或“并”），通过它们的电流（选填“相等”或“不相等”），电热水壶的电阻比导线 （选填“大”或“小”），根据公式 可知，当 一定时，电流产生的热量与导体的电阻成正比例，因此电热水壶可以将水烧开，而与它相连的导线却一点也不热；（3）婷婷修好了保险丝，婷婷想知道电热水壶的有关问题，她找出了说明书，数据如下：型 号 额定电压 额定功率 加热方式 壶体容积 外 形LCJ-27220V600W电发热800mL170×170×195cm 3请帮婷婷计算一下电热水壶正常工作时的电流和电阻，如果烧开一壶水大概要15min ，那么烧开一壶水需要消耗 J 电能？16．小明同学在“测定小灯泡的功率”的实验中，所用小灯泡的额定电压是2．5V ，电路原理图和实物图如图13-7所示。
按实验要求，他测出了一组实验数据，并记录了小灯泡亮度的变化情况，结果如下表所示：（1）请你用笔画线代替导线，将实物图连接完整，则小灯泡额定功率是 W 。
（2）闭合开关，接通电路后，电流表、电压表工作正常，示数均不为零。
移动滑动变阻器滑片，发现电流表和电压表指针不随着发生变化，则可能的原因是 。
（3）改正电路后进行实验，测得某次实验结果如图13-8所示，此时电流表的示数为 A ，电压表的示数为 V 。
（4）在实验（3）中，你认为该同学的实验操作不妥之处是 ，改进的办法是 。
还可以发现小灯泡的电阻随温度的升高而 。
（5）小明完成实验整理好器材离开后，他的伙伴小刚接着做同样的实验，小刚合理地连接好电路，并按正确的顺序操作，但闭合开关后灯不亮，聪明的小刚猜想有下面几种可能：A ．可能是灯丝断了；B ．可能是变阻器断路；C ．可能是小灯泡短路；D ．可能是电流表断路。
根据小刚的猜想，借助图中电流表和电压表验证小刚的猜想，将电压表、电流表示数情况填入下表。
猜想 电流表的读数将 电压表的读数将 如果A 成立 如果C 成立电压/V 2.00 2.50 2.80 电流/A 0.27 0.30 0.32亮度变化暗→亮（6）小刚解决疑问后，忽然发现电压表0～3V档量程已损坏，小刚仍想测出小灯泡的额定功率。
他仔细观察电路，发现电源电压为6V，请你帮小刚设计一个电路，把电路图画在虚线框内。
按照新设计的电路图，在测定小灯泡的额定功率时，应调节滑动变阻器，使电压表读数为 V。
四、计算与应用题17．在某一温度下，两个电路元件A和B中的电流与两端电压的关系如图13-9所示。
（1）由图可知，元件中的电流与它两端电压之间的关系遵循欧姆定律。
（2）将A和B并联后接在电压为2．0V的电源两端，求元件A的电功率及通过A和B的总电流。
18．摩托车有左、右两个转向灯L左、L右，它们的规格均为“6V 9W”，仪表上另有转向指示灯L，规格为“6V 1W”，电源电压为6V。
当开关拨至左边时，L左正常发光，提醒行人摩托车将要往左转，而另一侧的L右与L组成如图13-10所示的电路，L发光用来提示司机L左亮了，但此时L右不发光，把开关拨至右边时的道理和左边一样。
求：（1）分别求出转向指示灯L和转向灯L左、L右正常工作时的电阻；（2）求出图13-10中通过L右和L的电流（不计温度对灯丝电阻的影响）（3）图13-10中，L右虽有电流通过，但不发光，试通过计算说明此时L右不发光的原因。
19．下表是某电辅式太阳能热水器的部分参数，夏天用温度为20℃的水将保温桶充满．假设热水器接收到的太阳能有50%被水吸收，在最好的日光充分照射下，试求：保温桶容积L150采光面积 2.5夏天45—90水温(℃)冬天40—60电热管220V 2000W（1）当水温恰好达到最高时，需要多少太阳能？（2）若晚间无阳光时用电热管加热，达到同样要求，在电热管不计热量损失的情况下需热多长时间？（3）请简要说出一条太阳能热水器的优点。
