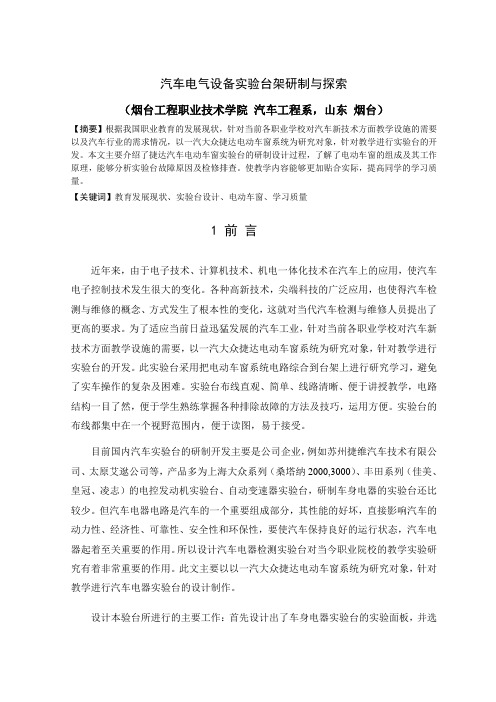

汽车电气设备实验台架研制与探索（烟台工程职业技术学院汽车工程系，山东烟台）【摘要】根据我国职业教育的发展现状，针对当前各职业学校对汽车新技术方面教学设施的需要以及汽车行业的需求情况，以一汽大众捷达电动车窗系统为研究对象，针对教学进行实验台的开发。
本文主要介绍了捷达汽车电动车窗实验台的研制设计过程，了解了电动车窗的组成及其工作原理，能够分析实验台故障原因及检修排查。
使教学内容能够更加贴合实际，提高同学的学习质量。
【关键词】教育发展现状、实验台设计、电动车窗、学习质量1 前言近年来，由于电子技术、计算机技术、机电一体化技术在汽车上的应用，使汽车电子控制技术发生很大的变化。
各种高新技术，尖端科技的广泛应用，也使得汽车检测与维修的概念、方式发生了根本性的变化，这就对当代汽车检测与维修人员提出了更高的要求。
为了适应当前日益迅猛发展的汽车工业，针对当前各职业学校对汽车新技术方面教学设施的需要，以一汽大众捷达电动车窗系统为研究对象，针对教学进行实验台的开发。
此实验台采用把电动车窗系统电路综合到台架上进行研究学习，避免了实车操作的复杂及困难。
实验台布线直观、简单、线路清晰、便于讲授教学，电路结构一目了然，便于学生熟练掌握各种排除故障的方法及技巧，运用方便。
实验台的布线都集中在一个视野范围内，便于读图，易于接受。
目前国内汽车实验台的研制开发主要是公司企业，例如苏州捷维汽车技术有限公司、太原艾逖公司等，产品多为上海大众系列（桑塔纳2000,3000）、丰田系列（佳美、皇冠、凌志）的电控发动机实验台、自动变速器实验台，研制车身电器的实验台还比较少。
但汽车电器电路是汽车的一个重要组成部分，其性能的好坏，直接影响汽车的动力性、经济性、可靠性、安全性和环保性，要使汽车保持良好的运行状态，汽车电器起着至关重要的作用。
所以设计汽车电器检测实验台对当今职业院校的教学实验研究有着非常重要的作用。
此文主要以以一汽大众捷达电动车窗系统为研究对象，针对教学进行汽车电器实验台的设计制作。
摘要本设计的目的是用捷达轿车都市先锋（捷达王 GTX）的车身电器制作一个教学实验台，此实验台可以模拟电源及起动系、照明系、信号系统及辅助电器系统的实际工作情况。
通过实际的演示和排除故障的过程使学生对每个电器元件和整个电器系统更加深刻的理解，从而达到理论联系实际的目的。
本设计首先在符合本次设计基本要求的基础上，确定了总体设计方案。
采用捷达汽车电器系统，电动机和蓄电池为实验台提供电源。
本次设计中，主要完成了台架及板面的设计、电源系统设计、元件布置、实验台电器元件接线等工作。
本设计的创新之处：汽车电器与电路教学台包括启动系统，电源系统，灯光仪表系统的结构，具有工作过程演示，拆装验证等功能。
学生可以根据自己所学的理论知识自由的拆卸和搭接电路线束，并且可以在此汽车电器与电路综合教学台检验其拆装后能否正常工作；电器电路的线束可以自由的连接元器件，可以借此演示雨刮、门窗升降器、电动门锁的工作过程。
由大灯，小灯，转向灯，雾灯，燃油表，水温表，车速表，车速表等组成的灯光仪表系统，学生可以根据自己所学知识组装灯光系统。
学生还可以拆装，检修大灯和小灯，并在汽车电器与电路综合教学台检验其拆装的灯能否正常发光。
关键字：捷达；教学实验台；电器；布置；设计；制作ABSTRACTThis design with the purpose of making a carriage with the electronic of the car city vanguard (Jetta GTX), the function of this set is that imitate the actual work circumstance of the charging system, the illumination system, the signal system and the meter system .by practice demonstrate and the process of expel breakdown, student can deepen the knowledge of each electronic component and entire electronic system, thereby attain the goal of integrate theory with practice.This design is based on the basic requirements first,and then confirm the total design project.Adopt the electric appliances system of the Jetta, electric motor and storage battery to provide power supply for the experiment pedestal.In this design,mainly complete the design of experiment pedestal and flat piece, charging system ，circuit diagram, the composition of component and the connection of electric appliances component.This design innovation place: automobile electric appliances and circuit teaching platform including start system, power system, the structure of the light meter system, has the work process demonstration, disassembling validation etc. Function. Students may, according to his own knowledge theory knowledge free disassembly circuit harness, and can in the automobile electric appliances and circuit comprehensive teaching stage to test its disassembling can work normally after; Electrical circuit connected components of wiring free, can take this demo of windscreen wiper Windows lifter electric lock working process. By headlamps, small lights, lights, fog lamps, fuel table, water thermometer, speed table, the lamplight of components, such as speed table instrument system, students can according to their own knowledge learnt assembly lighting system. Students also can tear open outfit, maintenance, and little lamp headlamps and in automobile electric appliances and circuit comprehensive teaching stage to test its disassembling lamp can be normal glow.Key words :Jetta；teaching test-bed；Electric appliances；layout；circuit diagram；design；manufacture目录摘要 (Ⅰ)ABSTRACT (Ⅱ)第1章绪论 (1)1.1选题背景目的及意义 (1)1.2研究状况 (1)1.3设计的主要内容和预期结果 (3)第2章捷达汽车电器的简介 (4)2.1捷达汽车的电器装备概况 (4)2.1.1交流发电机 (4)2.1.2 起动机 (5)2.1.3蓄电池 (6)2.1.4雨刮 (7)2.1.5 捷达轿车继电器和熔丝的安装位置 (7)2.1.6 仪表 (9)2.1.7 照明与信号系统 (11)2.1.8 点火开关 (13)2.2 本章小结 (13)第3章捷达电器实验台的设计 (14)3.1 概述 (14)3.2 捷达汽车电器实验台的选择与强度计算 (14)3.2.1 实验台载荷的确定 (14)3.2.2 实验台的选材 (14)3.2.3 试验台架的强度计算和强度校核 (19)3.3试验台面的布置与设计 (20)3.3.1 实验台电器元件的整体布置 (20)3.3.2 实验台电器元件的安装固定 (21)3.3.3 实验台电器电路的绘制 (22)3.4 本章小结 (22)第4章电源系启动系的设计 (23)4.1概述 (23)4.2 电动机的选择 (23)4.3 发电机，电动机和蓄电池的布置与安装 (24)4.4 本章小结 (29)第5章实验台制作 (30)5.1 实验台制作总体流程 (30)5.2 操作中的注意问题与解决方案 (31)5.2.1电焊的操作和注意 (31)5.2.2固定木板的选择 (32)5.2.3电钻的使用和注意 (33)5.2.4汽车电路布线方法和注意 (35)5.3本章小结 (46)结论 (47)参考文献 (48)致谢 (49)附录 (50)附录A:英文文献 (50)附录B:中文文献 (55)第1章绪论1.1选题背景目的及意义伴随汽车电器技术的进步，实验台还可以进行更新换代，节约研制经费。
