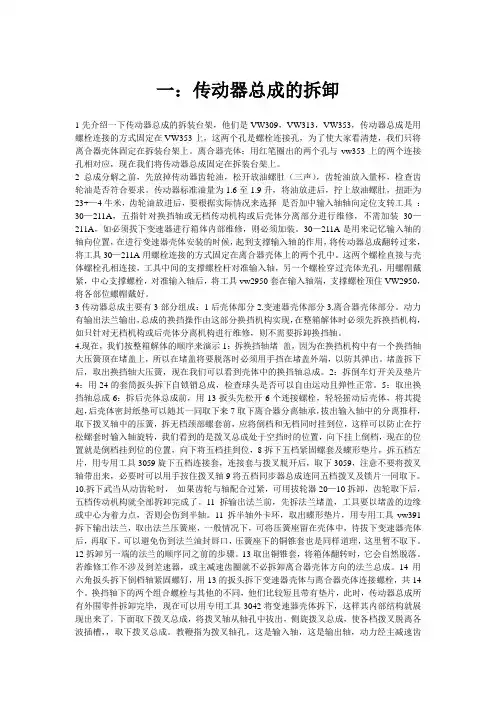

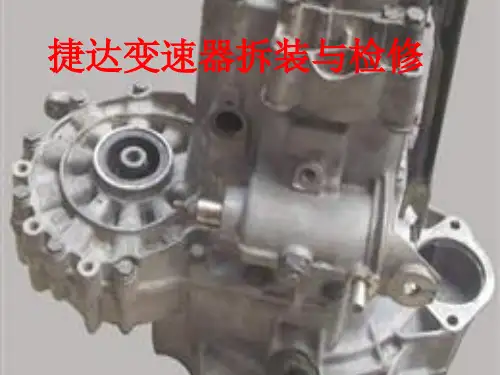

一:传动器总成的拆卸1先介绍一下传动器总成的拆装台架,他们是VW309,VW313,VW353,传动器总成是用螺栓连接的方式固定在VW353上,这两个孔是螺栓连接孔,为了使大家看清楚,我们只将离合器壳体固定在拆装台架上。
离合器壳体:用红笔圈出的两个孔与vw353上的两个连接孔相对应,现在我们将传动器总成固定在拆装台架上。
2总成分解之前,先放掉传动器齿轮油,松开放油螺肚(三声),齿轮油放入量杯,检查齿轮油是否符合要求。
传动器标准油量为1.6至1.9升,将油放进后,拧上放油螺肚,扭距为23+—4牛米,齿轮油放进后,要根据实际情况来选择是否加中输入轴轴向定位支转工具:30—211A,五指针对换挡轴或无档传动机构或后壳体分离部分进行维修,不需加装30—211A,如必须拔下变速器进行箱体内部维修,则必须加装。
30—211A是用来记忆输入轴的轴向位置,在进行变速器壳体安装的时候,起到支撑输入轴的作用,将传动器总成翻转过来,将工具30—211A用螺栓连接的方式固定在离合器壳体上的两个孔中。
这两个螺栓直接与壳体螺栓孔相连接,工具中间的支撑螺栓杆对准输入轴,另一个螺栓穿过壳体光孔,用螺帽戴紧,中心支撑螺栓,对准输入轴后,将工具vw2950套在输入轴端,支撑螺栓顶住VW2950,将各部位螺帽戴好。

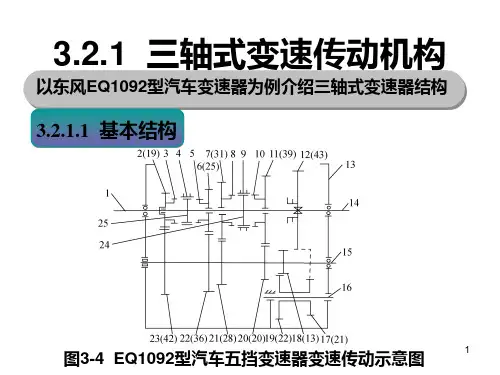

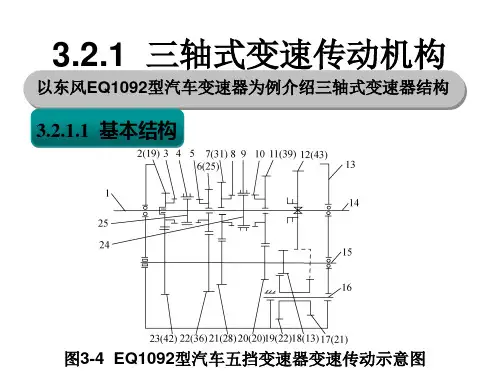

3传动器总成主要有3部分组成:1后壳体部分2.变速器壳体部分3.离合器壳体部分。
动力有输出法兰输出,总成的换挡操作由这部分换挡机构实现,在整箱解体时必须先拆换挡机构,如只针对无档机构或后壳体分离机构进行维修,则不需要拆卸换挡轴。
4.现在,我们按整箱解体的顺序来演示1:拆换挡轴堵盖,因为在换挡机构中有一个换挡轴大压簧顶在堵盖上,所以在堵盖将要脱落时必须用手挡在堵盖外端,以防其弹出。
堵盖拆下后,取出换挡轴大压簧,现在我们可以看到壳体中的换挡轴总成。
2:拆倒车灯开关及垫片4:用24的套筒扳头拆下自锁销总成,检查球头是否可以自由运动且弹性正常。

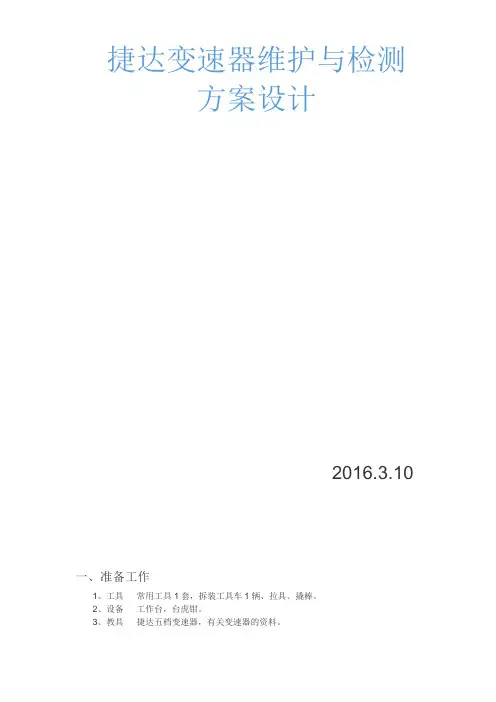

捷达变速器维护与检测方案设计2016.3.10一、准备工作1、工具常用工具1套,拆装工具车1辆、拉具、撬棒。
2、设备工作台,台虎钳。
3、教具捷达五档变速器,有关变速器的资料。
二、变速器总成的拆解1 .变速器总成的分解:(1) 把变速器放在修理台或修理架上,放出变速器机油;(2) 将变速器后盖拆下,取出调整垫片和密封圈;(3) 小心的将第3 、4 档换档滑杆向第3 档方向拉至小的档块取出,将换档杆重新推至空挡位置(注意:换档滑杆不能拉出太远,否则同步器内的档块会弹出来,换档滑杆不能回到空挡位置);(4) 倒档和一档齿轮同时啮合,锁住轴,旋下主动锥齿轮螺母;(5) 用工具顶住输入轴的中心,取下输入轴的挡圈和垫片;(6) 用拉器拉出输入轴的向心轴承;(7) 若没有专用工具,先旋出壳体和后盖的连接螺栓,用塑料锤(或木锤)敲击输入轴的前端和后壳体,直至后盖和后壳体结合处出现松动;(8) 变速器壳体固定在台钳上,钳口应有较软的金属保持垫片,以防夹坏机件;(9) 取出第三、四换档拨叉的夹紧套筒,将第三、四换档杆往回拉,直至可以将第三、四换档杆拨叉取出为止;(10) 将换档拨叉重新放在空挡位置,取出输入轴;(11) 压出倒档齿轮轴,并取出倒档齿轮;(12) 用小冲头冲出一、二档换档拨块上的弹性销,并取出弹性夹片;(13) 用工具拉出输出轴总成(注意:在拉出输出轴总成的同时,应注意一、二档拨叉轴的间隙,以防卡住)。
2 .变速器输入轴总成的分解与组装:(1) 输入轴总成的分解。
拆下挡圈,取下四档齿轮,用压床压出三、四档同步器齿毂;(2) 输入轴总成的组装:1) 组装好三档齿轮和轴承,压入三、四档齿毂齿套,齿毂内花键的倒角朝向三档齿轮的方向;2)压入一、二档齿毂齿套,齿毂和齿套安装时,槽应对着一档齿轮;3)安装滑块弹簧时,其开口错开120 o,弹簧弯曲端须固定在滑块内。
3 .变速器输出轴总成的分解与组装:(1) 输出轴总成的分解。
