机械制图期末考试卷A卷

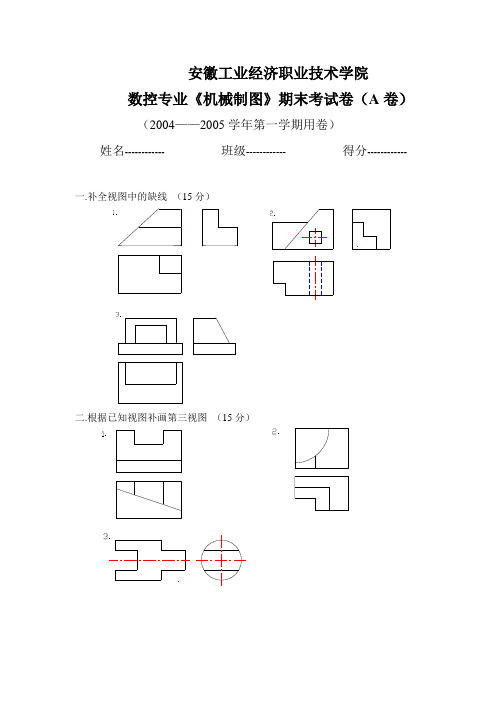

安徽工业经济职业技术学院数控专业《机械制图》期末考试卷（A卷）（2004——2005学年第一学期用卷）姓名------------班级------------得分------------ 一.补全视图中的缺线（15分）二.根据已知视图补画第三视图（15分）三．把主视图改画成全剖视图并补画半剖的左视图（14分）四．将主视图改画成旋转剖全剖视图（8分）五．在指定位置作断面图（12分）六．补全螺柱连接的装配图（10 分）七.看懂零件图，回答问题。

（26分）1．一张完整的零件图应具有------，-------，-------，-------内容；2．该零件名称是-------，属于---------类零件，采用的比例属于--------比例，材料是---------；3．该零件用了------个图形表达，名称分别为---------，----------，-----------；4．主视图采用-------剖，为表达------------------------------------------------；5．该类零件主视图如何选择--------------------；径向方向的尺寸基准是-------------；6．键槽的长度为-------，宽度为--------，其定位尺寸为-------，图中尺寸2×1.5表示的结构是--------,其宽度为-------，深度为--------；7．轴上Ф40h6的基本尺寸为------，上偏差为-----，下偏差为------，最大极限尺寸是---------，最小极限尺寸是---------，公差为---------，8．解释代号M20-6g的含义：9．解释“其余10”的含义：。

《机械制图》期末考试试题及解答

《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。

A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。

A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。

A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。

A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。

A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。

A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。

A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。

A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。

A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。

机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。

中职机械制图试题库及答案

中职机械制图试题库及答案一、选择题1. 机械制图中，下列哪个选项是表示图纸比例的？A. A3图纸B. 1:1C. 图框D. 尺寸线答案：B2. 下列哪个选项是机械制图中常用的投影方法？A. 正投影B. 斜投影C. 透视投影D. 轴测投影答案：A3. 以下哪个选项表示尺寸线的箭头？A. 断面符号B. 箭头C. 点画线D. 波浪线答案：B4. 机械制图中，下列哪个选项表示尺寸线的延长线？A. 尺寸界线B. 尺寸线C. 尺寸数字D. 尺寸箭头答案：A5. 在机械制图中，下列哪个选项表示轴测图？A. 正视图B. 俯视图C. 左视图D. 轴测图答案：D二、填空题1. 机械制图中，图纸幅面大小通常有A0、A1、A2、______、A4等。

答案：A32. 在机械制图中，尺寸数字应标注在______上。

答案：尺寸线3. 下列投影方法中，______投影是机械制图中常用的一种投影方法。

答案：正投影4. 机械制图中，表示尺寸线的延长线的线段称为______。

答案：尺寸界线5. 在机械制图中，______是用来表示物体形状和尺寸的图形。

答案：视图三、判断题1. 在机械制图中，尺寸线与尺寸界线不能相交。

（）答案：√2. 机械制图中，箭头表示尺寸线的延长线。

（）答案：×3. 在机械制图中，尺寸数字可以标注在尺寸线的延长线上。

（）答案：√4. 机械制图中，正视图、俯视图和左视图统称为三视图。

（）答案：√5. 机械制图中，轴测图是一种投影图。

（）答案：√四、简答题1. 简述机械制图中尺寸标注的基本规则。

答案：尺寸标注的基本规则包括：- 尺寸数字应标注在尺寸线上，不得标注在尺寸界线之外；- 尺寸数字应清晰、准确，易于识别；- 尺寸线应与尺寸界线相接，不得相交；- 尺寸箭头应指向尺寸界线，表示尺寸线的延长；- 尺寸标注应遵循国家标准。

2. 简述机械制图中三视图的概念及其作用。

答案：三视图是指正视图、俯视图和左视图。

正视图是从物体的正面观察得到的图形，俯视图是从物体的上方观察得到的图形，左视图是从物体的左侧观察得到的图形。

(数控车)期末试卷

衢州中等专业学校2023—2024学年度第一学期期末试卷A科目：《数控车》年级专业：23数控姓名：学号：专业班级：（考试说明：卷面考试，闭卷，考试时间为90分钟）成绩登记表（由阅卷教师用红色笔填写）阅卷教师签名：一、选择题：（以下四个备选答案中其中一个为正确答案，请将其代号填入括号内，每题1分，满分30分。

）1、图样中螺纹的终止线用（）绘制。

A 、粗实线B 、细点划线C 、细实线D 、虚线2.零件图的读图方法，首先看（），了解部件的名称。

A 、零件图B 、明细表C 、标题栏D 、技术文件3、职业道德的内容不包括（）。

A 、职业道德意识B 、职业道德行为规范C 、从业者享有的权利D 、职业守则4、判断数控车床（只有X 、Z 轴）圆弧插补顺逆时，观察者沿圆弧所在平面的垂直坐标轴（Y 轴）的负方向看去，顺时针方向为G02, 逆时针方向为G03。

通常圆弧的顺逆方向判别与车床刀架位置有关，如图所示，正确的说法如下（）。

A 、图a 表示前置刀架时的情况；B 、图b 表示前置刀架时的情况；C 、图a 表示后置刀架时的情况；D 、图b 表示后置刀架时的情况；（a ）（b ）圆弧的顺逆方向与刀架位置的关系5、牌号为45的钢的含碳量为百分之（）。

A、45B、4.5C、0.45D、0.0456、轴类零件的调质处理热处理工序应安排在（）。

Ａ、粗加工前Ｂ、粗加工后，精加工前Ｃ、精加工后Ｄ、渗碳后7、 G71 U（△d）R(e);G71 Ｐ（ns）Ｑ（nf）Ｕ（△u）Ｗ（△w）F(f);中的△d表示 ( ) 。

A、Z方向精加工余量B、 X方向精加工余量C、每刀切削深度D、 X方向退刀量8、数控编程时，应首先设定（）。

A、机床原点B、固定参考点C、机床坐标系D、工件坐标系9、夹具的制造误差通常应是工件在该工序中允许误差的（）。

A、1～3倍；B、1/3～1/5；C、1/10～1/100；D、等同值。

10、数控车床中，目前数控装置的脉冲当量，一般为（）。

中职生机械制图试题及答案

《机械制图》试题使用教材：中等职业教育课程改革国家规划新教材出版社：高等教育出版社版次：2010年7月第一版学校名称：甘肃省古浪县职业技术教育中心（张咏梅）一、选择题（）1、如下图所示零件的正确的断面图是：（）2、不可见轮廓线采用（）来绘制。

A．粗实线 B．细虚线 C.细实线（）3、角度尺寸在标注时，文字一律（）书写A．水平 B．垂直 C.倾斜（）4、当一条直线垂直于投影面时，在该投影面上反映（）A、实形性B、类似性C、积聚性（）5、正等轴测图的轴间角为（）度A、120B、60C、90（）6、重合断面的轮廓线都是用（）A.、细点画线绘制 B 、粗实线绘制 C 、细实线绘制（）7、某基本体的三面投影是等大的圆，则这个基本体是（）。

A、圆锥体B、圆柱体C、球体D、圆台体（）8、剖视图中，金属材料的剖切符号，应画成与水平成（）度的相互平行、间隔均匀的细实线。

A、30B、45C、60D、90 （）9、表面结构常用的轮廓参数中，高度参数Ra表示（）。

A．轮廓算术平均偏差 B．轮廓的最大高度C．轮廓微观不平度十点高度（）10、已知物体的主、俯视图，正确的左视图是：(a) (b) (c) (d)二、多选题( )1、关于三视图，下列说法正确的是（）A、主、左视图可反应高B、俯、左视图可反映宽C、主、俯视图可反映长D、主、左视图可反映长( )2、主要用于表达物体外部结构形状的视图是（）A、基本视图B、向视图C、局部视图D、斜视图E、剖视图( )3、下列属于基本平面立体的是（）A、棱柱B、圆锥C、棱锥D、球体( )4、下列说法正确的是（）A、主视图能够反映物体的上、下、左、右方位。

B、平面中的尺寸根据所起作用不同分为定形尺寸和定位尺寸。

C、尺寸线用粗实线绘制，尺寸数字表示物体大小是物体的真实大小。

D、正等轴测投影图的轴间角是90°、135°和135°。

（）5、某同学要对下图所示平面图形进行手工抄绘，绘图之前对该图进行了认真分析和思考，以下分析及做法正确的是：Ａ.若在Ａ０图板上进行大图作业，具体操作程序是：图形分析→准备工具→贴图→绘图→尺寸标注→加粗描深→绘制图框线→检查修改→填写标题栏。

(完整版)2018学年第一学期中职《机械制图》期末试卷及答案

2018学年第一学期中职《机械制图》期末试卷及答案姓名：班级：学号：得分：一、填空题（40×0.5=20分）1、机械制图中常用的8种图线有__________、__________、__________、__________、__________、__________、__________、__________。

2、在机械图样中，可见轮廓线应画_________线，不可见轮廓线画_________线，尺寸线和尺寸界限应画________线。

3、图纸的比例分为_________比例、__________比例和_________比例3类。

4、尺寸的三要素_______、_________、_________。

5、平行投影法分为_________、____________；正投影法的投射线_________投影面。

6、三视图分为_____________、____________、______________。

三视图的投影规律简称__________________ 、__________________、___________________。

7、直线的投影分为_____________、_____________、_____________。

平面的投影分为_____________、_____________、____________。

8、常见的几何体有___________ 、_____________。

9、\二、判断题（10×1=10分）1、一般位置直线在三个投影面上的投影都小于实长｡( )2、选择视图时，一般应先确定俯视图的位置。

（）3、画回转体的三视图必须先画出其轴线。

（）4、侧垂线的正面投影和侧面投影均反映实长。

（）5、在尺寸标注中，凡是圆弧必须加注符号R。

（）6、当点的X、Z坐标为零时，点在W投影面上。

（）7、物体上相互平行的线段，在轴测图上仍然平行。

（）8、当截平面与圆柱倾斜时，得到的截交线是椭圆。

中职职高数控专业《机械制图》期末复习练习题

中职职高数控专业《机械制图》期末复习练习题一、选择 1.标准螺纹是指______三个要素均符合国家标准的螺纹。

( ) A.小径 B.牙型 C.公称直径 D.中径 E.螺距 2.半个剖视图和半个视图之间用________分开。

( ) A.粗实线 B.细实线 C.虚线 D.细点画线 3.公差带是由标准公差和_________来确定。

（）A.最大极限尺寸B.最小极限尺寸 C.基本尺寸 D.基本偏差 4.最大极限尺寸减去基本尺寸所得到的代数差为（） A.上偏差 B.下偏差 C.公差 D.基本偏差 5.属于螺纹基本要素的是（） A.牙型 B.大径 C.螺距 D.线数和旋向 E.导程 6.最大极限尺寸减去最小极限尺寸称为( ) A.最大间隙 B.最小间隙 C.尺寸公差 D.基本尺寸7.基本偏差确定公差带的位置，一般情况下，基本偏差是( ) A.上偏差 B.下偏差 C.实际偏差 D.上偏差或下偏差中靠近零线的那个 8.下列各标记中，表示普通细牙螺纹的是( ) A.M20-5H-20 B.M36×3-5g6-LC.Tr40×-7eD.G11／2B-LH 9.下面四组螺孔的画法中，正确的是图( )10.在下列五组视图中，正确的视图是()11.已知平面的三面投影，判别其空间位置()A.水平面B.侧平面C.铅垂面D.正垂面 12.图样中的字母和数字可写成斜体，斜体字的要求为( A.字头向右倾斜，并与水平基准线成75°角B.字头向右倾斜，并与水平基准线成45°角C.字头向左倾斜，并与水平基准线成75°角 D.字头向左倾斜，并与水平基准线成 45°角 13.下列表面结构符号，表示基本图形符号的是( )A. C.B. D.)14.样图线中，采用细点画线的有( ) A.轴线 B.孔系分布的中心线 C.剖切线 D.垂心线 E.相贯线二、填空 1．螺纹尺寸M10×1.5－6g 代表________螺纹，________牙。

机械制图期末考试试卷A卷答案

一、选择题1、下列零件尺寸标注中正确的是（ D ）。

2、下图中正确的全剖主视图为（ C ）。

3、选择正确的局部剖视图。

4、已知俯视图，选择正确的剖视图。

（ D ）（ C ）；5、下图正确的A 向斜视图是（ A ）。

二、改错题1、找出下面局部剖视图中的错误，在右侧画出正确的视图。

（6分）2、分析内外螺纹连接画法中的错误，把正确的画在右方空白处。

（5分）（外螺纹大、小径及其剖面线的绘制酌情给分）3、分析图中的错误，在右方空白处画出正确的剖视图。

三、作图题1、参考轴测图尺寸，在指定位置按1：1比例画出移出断面图。

（按图中测量尺寸或1:1比例均给分）25 4102、在指定位置，将主视图画成全剖视图。

（5分）圆沉孔：1分；方孔：2分；左圆孔：1分；剖面线：1分3、已知一对平板直齿圆柱齿轮啮合，补全全剖的主视图。

大、小齿轮的齿顶圆、齿根圆、分度圆、内孔各1分。

4、采用简化画法补画螺栓连接装配图中的漏线。

5、用相交的剖切平面，将主视图改画为全剖视图。

6、将主视图改画为全剖视图。

四、读零件图，完成填空。

（每空1分，计20分）1．零件名称是压紧盖，材料是ZG270-500 ，比例是1:3 ，属于缩小比例。

2．该零件的外形轮廓线由两段圆弧连接而成，其已知圆弧半径是R18 ，定位尺寸是φ175 圆周的六等分，其连接圆弧的半径是R50 。

的基本尺寸是115 ，最大极限尺寸是115 ，3．尺寸φ11500.07最小极限尺寸是114.93 ，公差是0.07 ，基本偏差代号为h 。

4．零件上有6个直径为14 的圆柱孔，孔内表面粗糙度要求为25μm 。

5．该零件长度方向的尺寸基准是零件右端面，宽度方向的尺寸基准是前后对称面，高度方向的尺寸基准是φ90的孔的旋转轴线。

6、该零件的总长是 66 ，总宽是 211（187.55）视情况给分，总高是211 。
