投影基本知识习题及答案

轮机工程：投影的基本知识题库考点1、单选视图中的任一条粗实线或虚线，可能是（）A．有积聚性的平面或曲面的投影B．两形体表面相切处的分界线C．两平齐的形体表面间的分界线D．物体上的一个面的反映实形的投（江南博哥）影正确答案：A2、填空题对复杂而小的物体可采用（）比例，如（）等。

正确答案：放大的；2:13、填空题在三投影面体系中，正垂面（）于正立投影面、（）于水平投影面、（）于侧立投影面。

正确答案：垂直；倾斜；倾斜4、单选?允许以圆弧近似代替相贯线的条件是（）Ⅰ．二不等径圆柱正贯；Ⅱ．二圆柱相贯；Ⅲ．二等径圆柱正贯。

A．ⅠB．ⅡC．ⅢD．Ⅰ+Ⅱ+Ⅲ正确答案：A5、单选下列可以绘制可动零件极限位置轮廓线的线型是（）A．波浪线B．细实线C．细双点画线D．细点画线正确答案：C6、单选假想将一个复杂的组合体分解为若干基本体，并对它们的形状和相对位置进行分析来画和看视图的方法，称为（）法。

A．形体分析B．线、面分析C．正投影D．分解正确答案：A7、单选一般位置直线与三个投影面都成（）位置。

A．平行B．垂直C．倾斜D．一般正确答案：C8、填空题在三投影面体系中，铅垂面（）于水平投影面、（）于正立投影面、（）于侧立投影面。

正确答案：垂直；倾斜；倾斜9、填空题当细虚线直线处于粗实线延长线上时，（）线应画到分界点，而（）线应留有间隙。

正确答案：粗实；细虚10、单选若一轴线为铅垂线的圆锥体，被一平行于两条素线的截平面所截得的截交线在主视图上为双曲线，在俯视图和左视图上均为直线，则该截平面为（）A．侧垂面B．正垂面C．正平面D．水平面正确答案：C11、填空题在三投影面体系中，正平面（）于正立投影面、（）于水平投影面、（）于侧立投影面。

正确答案：平行；垂直；垂直12、填空题一直线的H面投影成一点，则该直线称为（）线，其（）投影反映实长。

正确答案：铅垂；V、W13、单选若两物体的主视图相同，下面说法中不正确的是（）A．两物体形状必然相同B．可能由相同的形体以不同的相对位置所组成C．可能由不同的形体以不同的相对位置所组成D．可能由不同的形体以相同的相对位置所组成正确答案：A14、单选当空间的直线倾斜于投影面时，则其在投影面上的投影（）A．积聚成一个点B．反映实长C．为伸长的直线D．为缩短的直线正确答案：D15、填空题3115基本体的画图与看图的基本方法是（）法；组合体的画图与看图的基本方法是（）法。

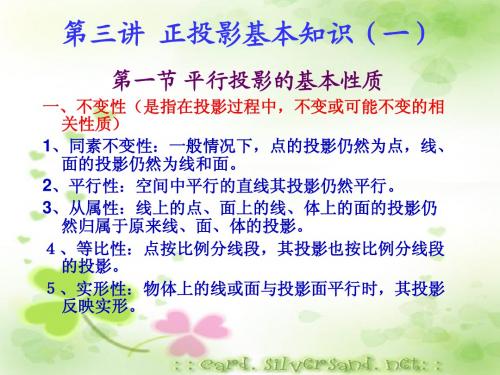

九年级数学第二十九章投影与视图综合习题（含答案）如图，当投影线由物体的前方射到后方时，下列一组几何体的正投影是圆的是( )A．B．C．D．【答案】D【解析】【详解】A组几何体的正投影是三角形，选项错误；B组几何体的正投影是矩形，选项错误；C组几何体的正投影是梯形，选项错误；D组几何体的正投影是圆，选项正确.故选D.27．如图，有一高度为8m的灯塔AB，在灯光下，身高为1.6m的小亮从距离灯塔底端4.8m的点C处，沿BC方向前进3.2m到达点D处，那么他的影长（）A ．变长了0.8mB ．变长了1.2mC ．变短了0.8mD ．变短了1.2m 【答案】A【解析】【分析】 根据由CH ∥AB ∥DG 可得∥HCE ∥∥ABE 、∥GDF ∥∥ABF ，所以,CE HC DF GD BE AB BF AB==，将数值代入求解可得CE 、DF 的值，可得答案。

【详解】解：如图由CH ∥AB ∥DG 可得∥HCE ∥∥ABE 、∥GDF ∥∥ABF ， ∥,CE HC DF GD BE AB BF AB ==，即 1.6 1.6,4.88 4.8 3.28CE DF CE DF ==+++ 解得：CE=1.2,DF=2∥DF-CE=2-1.2=0.8故选：A【点睛】本题考查了相似三角形的应用：利用影长测量物体的高度，通常利用相似三角形的性质即相似三角形的对应边的比相等和“在同一时刻物高与影长的比相等”的原理解决．28．路边有一根电线杆AB 和一块长方形广告牌，有一天，小明突然发现在太阳光照射下，电线杆顶端A 的影子刚好落在长方形广告牌的上边中点G 处，而长方形广告牌的影子刚好落在地面上E 点（如图），已知5BC =米，长方形广告牌的长4HF =米，高3HC =米，4DE =米，则电线杆AB 的高度是（ ）A ．6.75米B ．7.75米C ．8.25米D ．10.75米【答案】C【解析】【分析】 延长AG 交DE 于N ，则四边形GNEF 为平行四边形，所以NE=GF=2，BN=11米，然后根据实际高度和影长成正比例列式求解即可.【详解】如图，延长AG 交BE 于N 点，则四边形GNEF 是平行四边形，故NE=GF=2，BN=5+4+4-2=11米，∥AB DF BE DE=，∥3 114 AB=，∥AB=8.25米．故选C.【点睛】此题考查的平行投影及平行四边形的判定与性质，是较简单题目．在平行光线下，不同时刻，同一物体的影子长度不同；同一时刻，不同物体的影子长度与它们本身的高度成比例．29．下列投影是正投影的是( )A．①B．②C．③D．都不是【答案】C【分析】平行投影法分为正投影和斜投影，正投影是平行光垂直于屏幕的投影．【详解】根据题意：①是点光源的投影，是错误的；②是斜投影，故错误；③是正投影，故正确.故选C.【点睛】本题考查的是正投影的基本知识，本题属于基础题．30．将一个矩形纸片（厚度不计）置于太阳光下，改变纸片的摆放位置和方向，则其留在地面上的影子的形状一定不是（）A．三角形B．平行四边形C．矩形D．正方形【答案】A【解析】【分析】根据平行投影的特点：在同一时刻，平行物体的投影仍旧平行，即可得到正确的选项.【详解】解：在同一时刻，平行物体的投影仍旧平行，则矩形的纸片在太阳光下的影子得到的应是平行四边形或特殊的平行四边形或线段，不可能为三角形.故选：A.【点睛】本题考查了平行投影的特点.。

1.六个基本视图按投影关系配置，它们的名称（ C ）。

A.只标注后视图B.只标注右视图C.都不标注D.不标注主视图2.六个基本视图自由配置时，按向视图标注，应（ B ）。

A.只标注后视图的名称B.标出全部移位视图的名称C.都不标注名称D.不标注主视图的名称3.配置在投影方向上的移出断面，可省略（ A ）的标注。

A.投影方向B.剖切位置C.断面图名称D.全部4.主视图画成剖视图时，应在（ B ）上标注剖切位置和投影方向。

A.主视图B.俯视图或左视图C.后视图D.任意视图5.移出剖面在下列哪种情况下要全部标注（ D ）。

A.按投影关系配置的剖面B.放在任意位置的对称剖面C.配置在剖切位置延长线上的剖面D.移出断面配置在图纸其他位置的,在断面上方应标注断面编号6.在剖视图中，被剖切但按不剖绘制的是（ C ）。

A.构件上的支撑板. 筋板B.轴. 柱. 梁. 杆C.沿长方向剖切的闸墩和平行板面剖切的支撑板D.沿任意方向剖切的闸墩和支撑板7.能表示出物体左右和前后方位的投影图是（ D ）。

A.主视图B.后视图C.左视图D.仰视图8.斜视图的标注中文字和字母都必须 ( A )。

A.水平书写B.与投影方向垂直C.与投影方向平行D.任意书写9.局部视图与斜视图的实质区别是（ B ）。

A.投影部位不同B.投影面不同C.投影方法不同D.画法不同10.假想用剖切平面将物体剖开，移去剖切平面前面的部分，剩余部分向投影面投影，并画出剖面材料符号，所得的图形称（ C ）。

A.视图B.主视图C.剖视图D.局部视图11.若俯视图作剖视图，应该在哪个视图上标注剖切位置. 投影方向和剖切符号的编号？ ( A )。

A.主视图或左视图B.俯视图C.仰视图D.任意视图12.假想用侧平剖切面将物体剖开，移去物体右边的部分，将剩余部分向投影面投影，并画出剖面符号的图形是（ C ）。

A.左视图作剖视B.主视图作剖视C.右视图作剖视D.后视图作剖视13.投影线互相平行，且垂直于投影面的投影方法称为（ C ）。

第一部分点与直线一、已知各点的空间位置，画出其投影图（尺寸由立体图量取，并取整）。

知识点：点的投影规律1、1、点的投影规律（一般点、投影轴上点、投影面内点）——高平齐（Z）；长对正（X）；宽相等（Y）（相对原点）。

2、2、立体图的画法（轴向测量；轴向平行作图法——各线都分别平行于轴线）3、3、答案见下图：二、已知点的一个投影和下列条件，求其余两个投影。

（1）（1） A点与V面的距离为20mm。

（2） B点在A点的左方10mm。

知识点：1、点的投影规律（一般点、投影轴上点、投影面内点）——高平齐（Z）；长对正（X）；宽相等（Y）（相对原点）。

2、立体图的画法（轴向测量；轴向平行作图法——各线都分别平行于轴线）3、答案见下图：三、已知点A（35、20、20），B（15、0、25），求作它们的投影图。

答案见下图：四、已知各点的两个投影，求作出第三投影。

答案见下图：五、判断下列各点的相对位置。

知识点：点的相对位置（X—大左小右；Y—大前小后；Z—大上小下）；坐标的量取。

答案见下图：六、已知点B在点A的左方10mm，下方15mm，前方10mm；点C在点D的正前方10mm，作出点B和点C的三面投影。

答案见下图：七、已知A点（10，10，15）；点B距离投投影面W、V、H分别为20、15、5；点C在点A左方10，前方10，上方5，作出A、B、C的三面投影。

答案见下图：距离相等，点B的三个坐标值有什么关系，作出点B的各投影。

知识点：1、点的投影规律:高平齐（Z ）；长对正（X ）；宽相等（Y ）（相对原点）——点到H 、V 、W 面的距离分别为：Z 、Y 、X 。

2、若点B 到H 、V 、W 面的距离相等，则：Z b =Y b =X b 。

2、答案见下图：九、判断下列各直线对投影面的相对位置，并画出三面投影。

答案见下图：个解）。

答案见下图：十一、求线段AB的实长及其与H、V面的倾角α、β知识点：直角三角形法求直线的倾角及线段实长。

建筑制图，随堂练习第一章绪论第二章投影的基本知识1.(单选题) 三视图之间的投影规律为：主、俯视图应满足（）（A）高平齐（B）宽相等（C）长对正（D）以上都不对答题： A. B. C. D. （已提交）参考答案：C问题解析：2.(单选题) 三视图之间的投影规律为：主、左视图应满足（）（A）高平齐（B）宽相等（C）长对正（D）以上都不对答题： A. B. C. D. （已提交）参考答案：A问题解析：3.(单选题) 三视图之间的投影规律为：俯、左视图应满足（）（A）高平齐（B）宽相等（C）长对正（D）以上都不对答题： A. B. C. D. （已提交）参考答案：B问题解析：4.(单选题) 工程图样中的三面投影视图，采用的是（）。

（A）斜投影法（B）正投影法（C）平行投影法（D）中心投影法答题： A. B. C. D. （已提交）参考答案：B问题解析：5.(单选题) 透视投影是（）投影。

（A）单面（B）两面（C）三面（D）多面答题： A. B. C. D. （已提交）参考答案：A问题解析：6.(单选题) 建筑透视图采用的是（）。

（A）斜投影法（B）正投影法（C）平行投影法（D）中心投影法答题： A. B. C. D. （已提交）参考答案：D问题解析：7.(单选题) 透视投影属于（）。

A．正投影 B．斜投影 C．中心投影 D．平行投影答题： A. B. C. D. （已提交）参考答案：C问题解析：8.(单选题) 物体三面正投影图(三视图)具有的投影特征是（）（A）主视图反映物体体表面的左右、上下相对位置，俯视图反映物体体表面的左右、前后相对位置，左视图反映物体体表面的上下、左右相对位置。

（B）主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的长和高。

（C）主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的宽和高。

（D）主视图反映物体的长和高，俯视图反映物体的长和高，左视图反映物体的宽和高。
