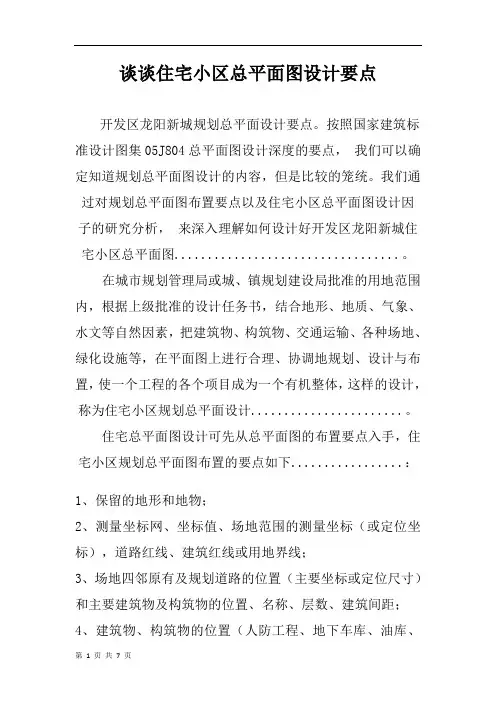

总平面图布置的要点

建筑物平面图设计的要点和常见问题解决方案建筑物平面图是建筑设计中非常重要的一部分，它是设计师将建筑理念转化为实际施工的工具之一。

合理的平面图设计不仅能够满足功能需求，还能提高建筑物的使用效率和舒适度。

本文就建筑物平面图设计的要点和常见问题解决方案进行探讨。

一、功能布局与流线安排功能布局是建筑物平面图设计的首要任务，它决定了建筑物内各个功能区域的位置和相互关系。

在进行功能布局时，需要充分考虑建筑物的使用性、流线安排以及各个区域之间的联系。

首先，建筑物的不同功能区域应分类布局，以实现各个功能区域的独立性。

例如住宅建筑的起居区、卧室区、厨房区和卫生间区，以及办公建筑的办公区、会议区和休闲区等。

通过合理的分类布局，可以提高建筑物的使用效率和便利性。

其次，建筑物内部的流线安排也非常重要。

流线是指人们在建筑物内的活动路径，如进出通道、楼梯、电梯和走廊等。

合理的流线安排能够提高建筑物的功能性和效率，并减少不必要的空间浪费。

例如，将公共通道和私人区域分离，可以在保证私密性的前提下提高使用效率。

二、空间规划和尺度关系空间规划是指将建筑物内部的各个功能区域按照一定的尺度和比例进行布局。

在进行空间规划时，需要充分考虑尺度关系、空间流通和室内环境。

首先，建筑物内部的各个功能区域应该有明确的尺度关系。

例如，在住宅建筑中，卧室的尺度应该与起居区和卫生间相匹配，避免出现尺寸不协调的情况。

此外，不同尺度的功能区域之间也需要保持合适的过渡，以确保建筑物整体的美观性和协调性。

其次，空间流通是指人们在建筑物内部进行活动时的路径和方式。

合理的空间流通能够提高建筑物的使用效率和舒适度。

例如，在办公建筑中，将办公区域和会议区域相连，并设置合适的走廊和过道，方便员工的日常工作和交流。

最后，室内环境也是建筑物平面图设计的考虑因素之一。

室内环境包括采光、通风、温度和湿度等方面。

在进行空间规划时，需要合理考虑这些因素，以提高建筑物的舒适度。

例如，在住宅建筑中，卧室布局应该充分考虑采光和通风的需求，以保证居住者的生活质量。

建筑总平面图要点
一.形成及用途
形成：将拟建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地貌（道路、绿化、土坡、池塘等），用水平投影方法和行营的图例所画出的图样，为总平面布置图（总平面图）。

用途：可以反映出上述建筑的形状、位置、朝向以及与周围环境的关系，它是新建筑物施工定位、土方设计、施工总平面图设计的重要依据。

二．总平面图中常用的图例
三.图示内容
1.图名、比例、指北针、风玫瑰图（风向频率玫瑰图）、图例。

风向频率玫瑰图：根据某一地区多年平均统计的各个方向吹风次数的百分数值，按一定比例绘制，一般多用八个或十六个罗盘方位表示。

有风玫瑰图，可以不要指北针。

2.附近地形（等高线）地貌（道路、、水沟、池塘、土坡等）
3.新建建筑（隐蔽工程用虚线）的定位（可以用坐标网或相互关系尺寸表示）、
名称（或编号）、层数和室内外标高。

层数：低层建筑可用相应数量的小黑点或阿拉伯数字表示。

高层建筑用阿拉伯数字表示。

4.相邻原有建筑、拆除建筑的位置或范围。

5.绿化、管道布置
四．线型
1．新建建筑――粗实线
2．原有建筑――细实线
3．计划预留地――中虚线
4．拆除建筑――细实线加叉号。

施工现场总平面布置图第一章：施工现场总平面布置图第一节：总体要求在招标文件、工程技术规范和答疑文件的研究基础上，我们深刻认识到本工程的重要性。

作为展现我们单位形象的窗口，施工现场应充分考虑施工活动对社会的影响，以及对资源的节约和保护。

为了确保工程建设的顺利进行，我们对工程建设的各个阶段进行了平面布置的策划和部署。

一、总平面布置1、现场设施布置根据招标文件和业主要求，现场设施布置主要围绕以下几个方面展开：1）文明施工和环境保护方面：安全警示标志牌、现场围挡、八牌两图、企业标志、场容场貌、材料堆放、现场防火、垃圾清运。

2）临时设施方面：现场办公生活设施、施工现场临时用电（配电线路、配电箱开关柜箱、接地保护装置）。

3）安全施工方面：临边洞叉、高处作业防护（楼板、屋面、阳台等临边防护；通道口防护；预留洞口防护；电梯井口防护、楼梯边防护、垂直方向交叉作业防护、高空作业防护）。

2、施工现场布置原则为满足上述要求，我们按照以下原则进行施工现场布置：1）所有临时设施的设计和设置均从对环境的影响、能源的消耗、资源的保护及各种污染的有效控制等角度出发。

现场布置考虑大气污染特别是扬尘污染控制的措施；水体污染控制及再利用的措施；现场低噪音施工措施和减噪措施；光污染控制措施等。

2）在平面布置中，优化合理布置施工机械设备、办公、道路、现场出入口、临时堆放场地等。

将长期设施设置在调整最小的位置内。

3）在现场交通组织上，充分考虑现场大型机械设备安装和重型车辆的进出场问题，同时考虑现场消防要求，合理设置交通出入口，解决现场高峰期的交通压力。

4）在物流组织上，尽量避免土建、安装专业施工相互干扰。

优化物流组织的程序，做到短距离灵活配送的要求。

5）施工用房布置考虑分包单位进出场时间、劳动力计划曲线，合理安排办公用房设置时间，以减少措施费用。

6）现场施工材料堆放应尽量设在水平运输机械的行程范围内，减少二次搬运。

7）现场临时设施和场地铺装的设计以绿色施工为指导方针，重视减少对资源的消耗、减少废弃物的排放、减少对环境的影响。

绿州工程项目施工总平面布置要求首先，根据工程项目的规模和需求，合理划分施工区域。

例如，可以将工程项目分为土方工程区、混凝土工程区、结构施工区、装饰装修区等。

划分施工区域的目的是为了方便施工人员进行施工管理和工作区域的划分，以确保施工进程的顺利进行。

其次，根据项目的进度和施工流程，合理安排各个施工区域的位置。

一般来说，从就地原则出发，尽量将施工区域设置在距离原材料供应地点近的地方，以减少物流成本和运输时间。

同时，要考虑不同施工区域之间的相互关系和依赖关系，避免因为施工区域的位置设置不合理而导致施工流程的中断或延误。

此外，施工总平面布置还要考虑到安全性和环境因素。

例如，将易燃易爆区域设置在远离人员活动区域的位置；将噪音、粉尘等对环境污染较大的施工区域尽量远离居民区等。

这样可以有效保护工人的人身安全和环境的卫生。

另外，还要考虑到设备、材料等资源的合理使用。

例如，将设备与施工区域相对应，避免设备闲置或过度使用的情况发生；将材料的存储地点与施工区域相近，以减少材料运输的时间和成本。

在进行施工总平面布置时，要综合考虑资源的使用效率和成本，并在不影响施工质量的前提下进行合理安排。

最后，施工总平面布置还要考虑到项目管理的需要。

例如，将项目办公区、施工现场办公区等设置在便于工程管理人员进行实时监控和指挥的位置；将仓库区域设置在整个项目的中心位置，方便对施工材料的管理和调配。

总之，绿州工程项目施工总平面布置要求在合理划分施工区域的前提下，根据工程项目的进度和施工流程，考虑安全性、环境因素、资源利用效率和项目管理的需要等多个因素进行合理布置。

只有做好施工总平面布置，才能确保工程项目的顺利进行和质量的保证。

一张“完美”的总平面图有哪些设计要点？地形图上，表达新建房屋的总体布局及它与外界关系的平面图，叫总平面图。

从总平面图上可以了解到新建房屋的位置、平面形状、朝向、标高、新设计的道路、绿化以及与原有房屋、道路、河流等的关系。

它是新建房屋的定位、施工放线、土方施工及布置施工现场的依据，同时也是其他专业管线设置的依据。

总平面图的主要内容(1)图名、比例。

(2)用图例表示出新建或扩建区域的总体布局，表明各建筑物和构筑物的位置、层数、道路、广场、绿化等的布置情况。

(3)确定新建或扩建工程的具体位置，标出坐标或定位尺寸。

(4)注明新建房屋底层室内地面和室外整平地面的绝对标高。

(5)画出风玫瑰图或指北针。

1 比例总平面图包括的地区范围较大，绘制时通常采用较小的比例。

总平面图的比例一般采用1：500、1：1000、1：2000。

在工程中，总平面图的比例应与地形图的比例相同。

2 图例总平面图要表示出用地范围内所包含的较多内容，如新建筑物、旧建筑物、构筑物，道路、桥梁、绿化、河流等，由于总图采用的比例较小，所以就用图例来代表它们。

国标规定了一些常用图例。

在较复杂的总平面图中，若国标规定的图例还不够选用，可自行画出某种图形作为补充图例，但必须在图中另加说明。

3 标高总平面图上等高线所注数字代表的高度为绝对标高，我国将青岛附近黄海的平均海平面定为绝对标高的零点。

其他各处的绝对标高就是以该零点为基点所量出的高度，它表示出了各处的地形以及房屋与地形之间的高度关系。

在总平面图上建筑的平面图形中要标注出底层室内地面的绝对标高，由等高线和底层地面的标高可看出施工时是挖方还是填方。

国标规定总平面图上的室外标高符号，宜用涂黑的三角形表示，涂黑三角形的具体画法如图所示。

室内标高符号，以细实线绘制。

标高尺寸单位为m，标注到小数点后两位。

4 房屋的定位确定建筑物、构筑物在总平面图中的位置采用坐标网，坐标网分为测量坐标网和建筑坐标网，并以细实线表示。

可编辑修改精选全文完整版建筑施工图纸要点一、平面总图由：总平面及竖向布置图、消防总平面布置图、绿化总平面布置图、管网综合平面图、总图图纸目录五大部分组成。

1.1、总平面及竖向布置图1.1.1）应采用1：500比例出图（特殊情况也可以采用1：1000）。

图纸中应准确表达建筑物的朝向及建筑物外轮廓线,标明设计建筑物所在地的风玫瑰图；1.1.2）应保持原有地形和地物（灰度）。

1.1.3）应标明测量坐标网、坐标值，场地范围的测量坐标（或定位尺寸），道路红线、建筑红线或用地界限。

1.1.4）场地四邻原有几规划道路的位置（主要坐标或定位尺寸）和主要建筑物及构筑物的位置、名称、层数、建筑间距。

1.1.5）建筑物、构筑物的位置（人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用粗虚线表示），其中主要建筑物、构筑物应标注坐标（或定位尺寸）、名称（或编号）、层数。

1.1.6）道路、广场的主要坐标、排水方向及坡度：挡土墙、护坡、室外排水沟的布置、室外停车位等。

1.1.7）图纸中应标明：建筑工程综合技术经济指标一览表、建设工程项目建筑面积明细表、配套设施一览表、套型比例表及补充图例和其他的必要说明。

1.1.8）图签填写必须准确。

1.2、消防总平面布置图1.2.1）在总平面及竖向布置图的基础上应重点表达消防车道（虚线表示）、消防扑救面（框线表示并填充）、室外停车位、消防间距、道路标高及补充图例和其他的必要说明。

1.3、绿化总平面布置图1.3.1）在总平面及竖向布置图的基础上应重点表达绿化场地并注明编号（框线表示并填充）、绿地面积计算一览表及补充图例和其他的必要说明。

1.4、管网综合平面图1.4.1）管网综合平面图由公用专业提供完毕，并写入总图目录内。

1.5、总图图纸目录1.5.1）以上图纸按顺序遍如图纸目录并注明图号。

二、平面图2.1平面图表达方式2.1.1）标明承重结构（由结构专业提图需加粗）、绘出门、窗、墙、栏杆、楼梯、电梯、电梯机房、自动扶梯、中庭（及其上空）、夹层、平台、阳台、露台、雨棚、台阶、残坡、散水及明沟等的位置：标明各功能房间（厨房、卫生间、阳台）的标高及雨棚、楼层标高。

平面图，总,规划,规划总平面图审核要点1、熟练掌握城市规划控制标准及规划指导意见书各项法律、法规、技术标准和技术规范以及城市规划原理是规划管理工作的基础，在向规划部门报送规划总平面图时，要严格遵守城市规划控制标准及规划指导意见书.2、规划布局根据项目地理位置特点和开发意图，确定多层、别墅、小高层、高层的比例，总平面审核时还尤其应注意与周边建筑和用地使用的关系，了解周边人口分布状况、公用设施、工程设施及管网现状情况以及各类建筑的性质、规模、高度、使用状况、建筑质量、有无拆迁、有无污染、干扰等情况，同时应兼顾到与周边建筑的退距和安全、卫生间距的要求。

有文物保护单位的，或位于建筑控制地带的，应按《中华人民共和国文物保护法》的规定和紫线管理规定进行.在实际工作中,一些没有经验的设计人员往往忽视现场勘察和现状调查,对场地内及周边环境不进行深入细致地调查，在规划时凭空想象，任意发挥,或者现状调查时走马观花,场地内竖向关系不明确,设计时将场地当做白纸一张，做出来的方案不切合实际,也就很难通过规划管理部门的审核。

曾经有一个开发商,看中一处山坳地,请了省外的建筑师设计了很多山地建筑，从单体上看，建筑颇具特色。

但经地质勘测后，该处地形山体多为陡石山，部分山体原来已被采石场开采过，地质条件很复杂，若想进行开发建设，必须先要经过危石处理，对山体的植被绿化也需多年才能完成,同时该类建筑也不适宜在岩石层上进行建造，若想达到理想的效果,不但施工难度很大，并且还需投入很高的工程费用，方案实施的难度很大，可操作性不强..规划总体布局应根据总体规划、详细规划和近期建设的要求，对各项建设作好综合的全面安排。

在规划设计中应考虑一定时期国家和地方经济发展水平、人民的文化、生活水平、居民的生活需要和习惯,物质技术条件、以及气侯、地形和现状等条件，同时应注意远近期结合、预留有发展余地。

在审核中，应注意把握规划总体布局是否科学、合理，规划建设的标准是否经济、安全,设施是否配套齐全、有无相互干扰、影响和污染，尤其是应对居住区内一些需要配套的公共服务设施和商业设施、公共绿地、组团绿地、文化体育活动场地的规划位置、规模大小、服务半径等是否满足居民生活需要以及其方便程度等综合因素加以分析，合理地进行布局.如柳州市市区范围内山体较多，且多为孤峰，规划布局中必须注意建筑空间的通透性和开敞性,尽量避免采用大面宽的建筑，比如北方地区冬天多采用集中供暖、烟囱及锅炉房的选址和位置就应多考虑风向和防护距离.通常对日照要求较高的北方地区建筑物的间距就要严格按照设计规范进行,而南方炎热地区则对通风需要更高一些，建筑物的朝向就要尽量以南北朝向为主，并尽量减少西晒墙面的比例.3、道路交通应符合相关设计规范要求道路系统是规划布局的骨架，道路的结构布局和走向往往影响着整个地块的规划总体布局，所以在审核中，应注意各条道路的等级、断面形式、尺寸、转弯半径、视距三角形、道路、走向、坡度、中心线控制点坐标，出入口方向，道口宽度、停车场位置、停车泊位、出入口距交叉路口距离、消防车道、人防出入口、地下停车库出入口、主要出入口疏散空间等相关要素,是否符合设计规范要求。

一、施工总平面图的设计内容12、全部拟建建(构)345二、施工总平面图的设计原则123求,减少相互干扰；4,降低临时设施的建造费用；5;67三、施工总平面图设计要点（***重点*＊*)1、设置大门、引入场外道路大门宽度、高度应满足车辆运输需要，尽可能与加工场地、仓库要求的位置一致。

2、布置大型机械设备塔吊: 考虑其覆盖范围、可吊物件的运输和存放混凝土泵：考虑泵管的输送距离、混凝土罐车行走方便3、布置仓库、堆场一般应接近使用地点，其纵向宜与交通线路平行，货物装卸需要时间长的应远离路边.4、布置加工厂总的指导思想是应使材料和构件的运输量小，有关联的加工厂应当集中布置。

5、布置内部临时运输道路.主干道宽度单行路不小于4m，双行道不小于6m.木材厂两侧应由6m宽的道路，端头应有载重车转弯半径不小于15m.6、布置临时房屋1）尽可能利用已建的永久性房屋为施工服务，如不足，再修建临时房屋.临时房屋应尽量利用可装拆的活动房屋.有条件的应是生活办公区与施工区相对独立。

宿舍内保证有必要的生活空间，室内净高不小于2.4m，通道宽度不小于0。

9m,每间宿舍居住人员不得超过16人;2）办公用房宜设置在工地入口处；3）作业人员宿舍一般宜设置在场外，并避免设立在不利于健康的地方。

作业人员用的生活福利设施,宜设置在人员较集中的地方或设在出入毕竟之处。

4）食堂宜设置在生活区.7、布置临时水电管网和其他动力设施1）临时总变电站设在高压线进入工地处,尽量避免高压线穿过工地；2）临时水池、水塔应设在用水中心和地势较高处。

施工平面图的管理一、流程化管理施工平面图应与施工组织设计内容一起报批。

二、施工平面图现场管理要点1、目的：23、出入口管理:大门设置警卫岗亭，安排警卫人员24小时值班。

施工现场出入口应标有企业名称或企业标识，等制度牌。

4、规范场容施工平面图设计的科学合理化、物料堆放和机械设备定位标准化,保证施工现场场容规范化；施工现场周边应按照规范要求设置临时维护设施；现场内沿路设置畅通的排水系统；现场道路主要场地做硬化处理；设专人清扫生活区和办公区,并对施工作业区和临时道路洒水和清扫；建筑物内施工垃圾的清运,必须采用相应容器或管道运输，严禁凌空抛掷。
