施工总平面图布置原则

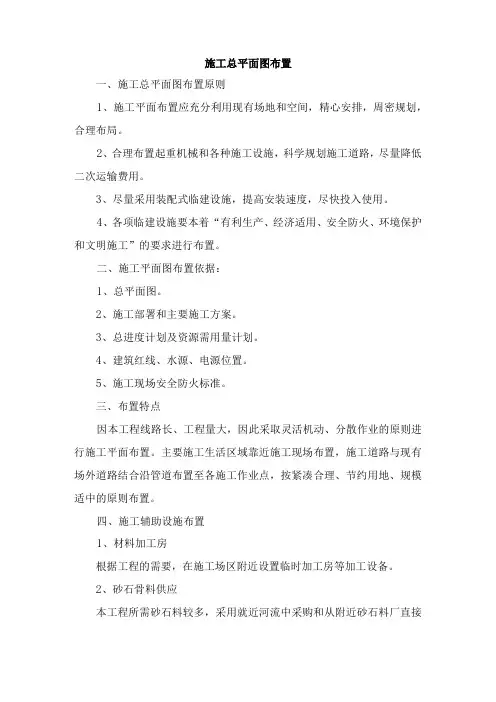

施工总平面图布置一、施工总平面图布置原则1、施工平面布置应充分利用现有场地和空间，精心安排，周密规划，合理布局。

2、合理布置起重机械和各种施工设施，科学规划施工道路，尽量降低二次运输费用。

3、尽量采用装配式临建设施，提高安装速度，尽快投入使用。

4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。

二、施工平面图布置依据：1、总平面图。

2、施工部署和主要施工方案。

3、总进度计划及资源需用量计划。

4、建筑红线、水源、电源位置。

5、施工现场安全防火标准。

三、布置特点因本工程线路长、工程量大，因此采取灵活机动、分散作业的原则进行施工平面布置。

主要施工生活区域靠近施工现场布置，施工道路与现有场外道路结合沿管道布置至各施工作业点，按紧凑合理、节约用地、规模适中的原则布置。

四、施工辅助设施布置1、材料加工房根据工程的需要，在施工场区附近设置临时加工房等加工设备。

2、砂石骨料供应本工程所需砂石料较多，采用就近河流中采购和从附近砂石料厂直接购买（要求料场厂家必须按照施工规格进行加工筛选，以确保原材料质量）、自卸汽车运输到施工现场的方式解决。

3、办公及生活住房根据本工程的施工特点，项目经理部在工程施工区域内搭建，采用活动板房。

施工人员生活区在施工场地内搭设临时用房，部分工人就近租用民房及搭建临时房屋解决。

临时用房详见《附表六临时用地表》。

4、水、电布置施工用水采用居民用水。

施工用电采用与当地供电部门协商，主电源引高压至IOKW变压器，然后引低压至各施工作业点，同时自备发电机各，作为应急备用电源。

5、通讯施工通讯均采用移动电话、对讲机等方式解决。

6、弃磴场及施工场地排水施工弃硝按监理工程师指定地点堆放及平整，施工现场排水采用明沟与暗管相结合的方式进行，由于施工用水均无污染，可直接排至附近河沟。

7、施工总平面布置图施工总平面布置示意图见《附表五施工总平面图》。

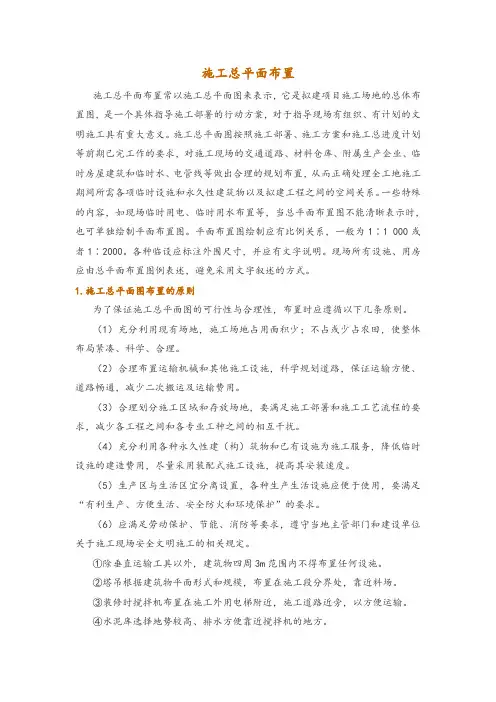

施工总平面布置施工总平面布置常以施工总平面图来表示，它是拟建项目施工场地的总体布置图，是一个具体指导施工部署的行动方案，对于指导现场有组织、有计划的文明施工具有重大意义。

施工总平面图按照施工部署、施工方案和施工总进度计划等前期已完工作的要求，对施工现场的交通道路、材料仓库、附属生产企业、临时房屋建筑和临时水、电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项临时设施和永久性建筑物以及拟建工程之间的空间关系。

一些特殊的内容，如现场临时用电、临时用水布置等，当总平面布置图不能清晰表示时，也可单独绘制平面布置图。

平面布置图绘制应有比例关系，一般为1∶1 000或者1∶2000。

各种临设应标注外围尺寸，并应有文字说明。

现场所有设施、用房应由总平面布置图例表述，避免采用文字叙述的方式。

1.施工总平面图布置的原则为了保证施工总平面图的可行性与合理性，布置时应遵循以下几条原则。

（1）充分利用现有场地，施工场地占用面积少；不占或少占农田，使整体布局紧凑、科学、合理。

（2）合理布置运输机械和其他施工设施，科学规划道路，保证运输方便、道路畅通，减少二次搬运及运输费用。

（3）合理划分施工区域和存放场地，要满足施工部署和施工工艺流程的要求，减少各工程之间和各专业工种之间的相互干扰。

（4）充分利用各种永久性建（构）筑物和已有设施为施工服务，降低临时设施的建造费用，尽量采用装配式施工设施，提高其安装速度。

（5）生产区与生活区宜分离设置，各种生产生活设施应便于使用，要满足“有利生产、方便生活、安全防火和环境保护”的要求。

（6）应满足劳动保护、节能、消防等要求，遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

①除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。

②塔吊根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。

③装修时搅拌机布置在施工外用电梯附近，施工道路近旁，以方便运输。

④水泥库选择地势较高、排水方便靠近搅拌机的地方。

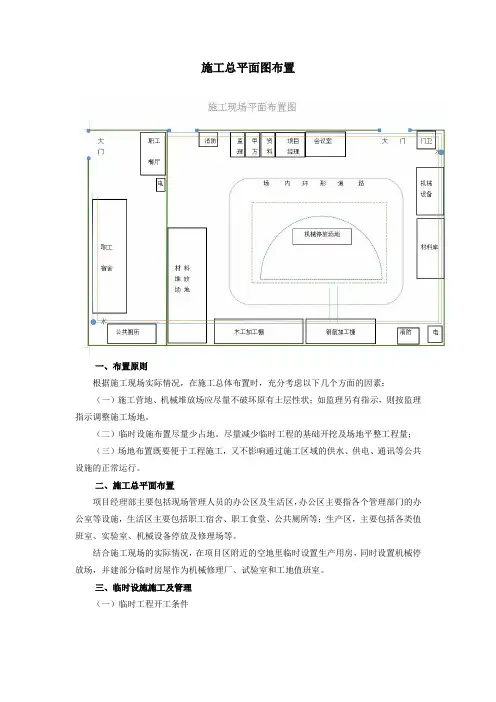

施工总平面图布置一、布置原则根据施工现场实际情况，在施工总体布置时，充分考虑以下几个方面的因素：（一）施工营地、机械堆放场应尽量不破坏原有土层性状；如监理另有指示，则按监理指示调整施工场地。

（二）临时设施布置尽量少占地。

尽量减少临时工程的基础开挖及场地平整工程量；（三）场地布置既要便于工程施工，又不影响通过施工区域的供水、供电、通讯等公共设施的正常运行。

二、施工总平面布置项目经理部主要包括现场管理人员的办公区及生活区，办公区主要指各个管理部门的办公室等设施，生活区主要包括职工宿舍、职工食堂、公共厕所等；生产区，主要包括各类值班室、实验室、机械设备停放及修理场等。

结合施工现场的实际情况，在项目区附近的空地里临时设置生产用房，同时设置机械停放场，并建部分临时房屋作为机械修理厂、试验室和工地值班室。

三、临时设施施工及管理（一）临时工程开工条件1、任何临时工程开工之前，应取得当地政府和其他有关个人或团体必要的同意或批准。

2、任何一项临时工程开工必须通过监理人的同意。

（二）项目经理部项目经理部设在项目区内附近。

（三）施工生产设施及辅助临时设施布置施工生产设施及辅助临时设施主要包括工地试验室、工地值班室等。

（四）临时工程场地平整清理工作1、场地平整范围应满足临时设施的规模和各种布置的需要。

场地平整的高程、范围、排水等应严格满足监理人批准的施工总平面布置图。

2、建筑物场地表层腐植土剥离应达到监理人满意的程度，建筑物周围应设置适当的排水设施，并满足国家有关环保法规要求。

四、施工及生活用水、供电及通讯本工程施工用水工地配备水车，供施工及其机械用水。

本工程施工用电主要为营地照明和施工照明等，用电负荷不大。

拟在施工区就近与附近电网搭接，供电线路采用TN-S三相五线制敷设至施工营地和施工现场，可满足施工要求。

为保障施工项目部与建设单位和监理工程师之间的联络畅通，拟定在项目经理部配置六部对讲机用于现场联络，项目经理、项目技术负责人及现场施工员每人配备一部手机，以便于随时联系和指挥现场施工。

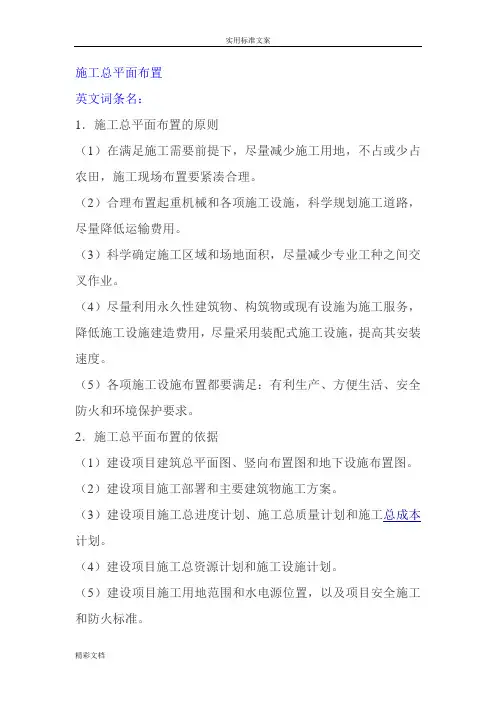

施工总平面布置英文词条名：1．施工总平面布置的原则（1）在满足施工需要前提下，尽量减少施工用地，不占或少占农田，施工现场布置要紧凑合理。

（2）合理布置起重机械和各项施工设施，科学规划施工道路，尽量降低运输费用。

（3）科学确定施工区域和场地面积，尽量减少专业工种之间交叉作业。

（4）尽量利用永久性建筑物、构筑物或现有设施为施工服务，降低施工设施建造费用，尽量采用装配式施工设施，提高其安装速度。

（5）各项施工设施布置都要满足：有利生产、方便生活、安全防火和环境保护要求。

2．施工总平面布置的依据（1）建设项目建筑总平面图、竖向布置图和地下设施布置图。

（2）建设项目施工部署和主要建筑物施工方案。

（3）建设项目施工总进度计划、施工总质量计划和施工总成本计划。

（4）建设项目施工总资源计划和施工设施计划。

（5）建设项目施工用地范围和水电源位置，以及项目安全施工和防火标准。

3．施工总平面布置内容（1）建设项目施工用地范围内地形和等高线；全部地上、地下已有和拟建的建筑物、构筑物及其他设施位置和尺寸。

（2）全部拟建的建筑物、构筑物和其他基础设施的坐标网。

（3）为整个建设项目施工服务的施工设施布置，它包括生产性施工设施和生活性施工设施两类。

（4）建设项目施工必备的安全、防火和环境保护设施布置。

4．施工总平面图设计步骤（1）把场外交通引入现场在设计施工总平面图时，必须从确定大宗材料、预制品和生产工艺设备运入施工现场的运输方式开始。

当大宗施工物资由铁路运来时，必须解决如何引入铁路专用线问题；当大宗施工物资由公路运来时，必须解决好现场大型仓库、加工场与公路之间相互关系；当大宗施工物资由水路运来时，必须解决如何利用原有码头和要否增设新码头，以及大型仓库和加工场同码头关系问题。

（2）确定仓库和堆场位置当采用铁路运输大宗施工物资时，中心仓库尽可能沿铁路专用线布置，并且在仓库前留有足够的装卸前线，否则要在铁路线附近设置转运仓库，而且该仓库要设置在工地同侧。

附件五：施工总平面图布置说明一、施工布置条件及原则根据类似工程施工经验，结合本工程的规模、特点、施工环境及施工条件，充分体现“以人为本，十分珍惜土地，施工布局与自然环境和谐统一”的理念。

拟定本工程的施工布置原则为：1、所有的生产临建设施、施工辅助企业及施工道路布置均按招标文件提供的各种条件在指定的施工场地进行规划布置。

2、临建设施的规模和容量按施工总进度及施工强度的需要进行规划设计，力求布置紧凑、合理、方便使用，规模精简，管理集中、调度灵活、运行方便、节约用地及安全可靠。

以期降低工程造价，并尽量避免与其它标段工程施工的干扰和影响。

3、施工风、水、电供应、施工支洞及施工通风布置是否合理对工程的施工安全、进度及工程投资影响较大，在布置上综合考虑施工程序、施工强度、施工交通、施工安全、开挖爆破影响、均衡施工强度等因素。

4、临时施工道路以现有的主干道路为依托布置。

5、各施工场地及营区均按要求配置足够的环保设施及消防设施；根据绿色环保施工的需要，在进行场地规划时，布置足够的环保设施及绿化带；所有生产、生活设施的布置均体现安全生产、文明施工。

6、避免施工对公众利益的损害，并考虑为其他承包人提供方便。

二、施工场地规划1、施工营地为便于对外联系，项目部设在大河坝乡，采用租赁方式。

各施工队营地分别设于3#施工支洞洞口施工区、4#施工支洞洞口施工区、交通洞洞口施工区。

施工营地采用二层阻燃型彩钢活动板房，主要包括住宿、办公室、食堂、急救站、公共卫生、污水处理设施等，施工营地地面进行硬化、环境要进行绿化美化，同时做好安全用电和防火工作，保证周围环境整洁卫生；厂区内路面作硬化处理，设排水沟、混凝土围挡，做到不洒土、不扬尘，保证道路干净。

2、生产区除在3#、4#施工支洞施工区、交通洞施工区布置施工营地外，还需在各工区设置生产辅助设施，主要包括混凝土拌合站、水泥库、材料库、临时油库、钢筋加工厂、高位水池、空压机房、配电房、机械修理厂、汽车保养站、停车场、污水处理系统、泵站等设施。

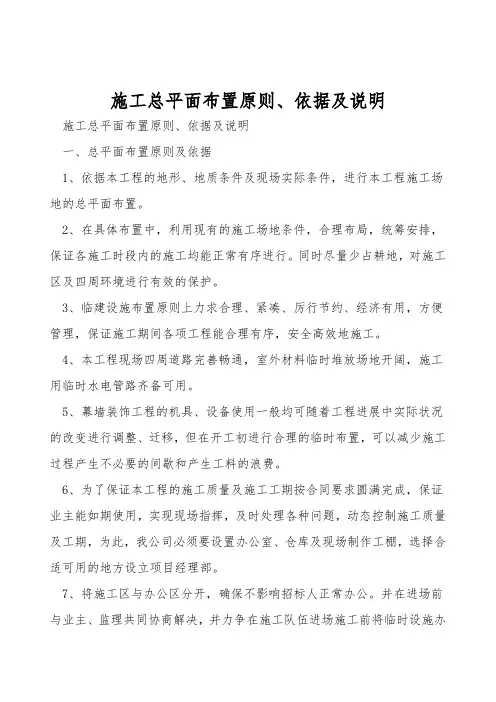

施工总平面布置原则、依据及说明施工总平面布置原则、依据及说明一、总平面布置原则及依据1、依据本工程的地形、地质条件及现场实际条件，进行本工程施工场地的总平面布置。

2、在具体布置中，利用现有的施工场地条件，合理布局，统筹安排，保证各施工时段内的施工均能正常有序进行。

同时尽量少占耕地，对施工区及四周环境进行有效的保护。

3、临建设施布置原则上力求合理、紧凑、厉行节约、经济有用，方便管理，保证施工期间各项工程能合理有序，安全高效地施工。

4、本工程现场四周道路完善畅通，室外材料临时堆放场地开阔，施工用临时水电管路齐备可用。

5、幕墙装饰工程的机具、设备使用一般均可随着工程进展中实际状况的改变进行调整、迁移，但在开工初进行合理的临时布置，可以减少施工过程产生不必要的间歇和产生工料的浪费。

6、为了保证本工程的施工质量及施工工期按合同要求圆满完成，保证业主能如期使用，实现现场指挥，及时处理各种问题，动态控制施工质量及工期，为此，我公司必须要设置办公室、仓库及现场制作工棚，选择合适可用的地方设立项目经理部。

7、将施工区与办公区分开，确保不影响招标人正常办公。

并在进场前与业主、监理共同协商解决，并力争在施工队伍进场施工前将临时设施办好，提升工作效率。

8、我公司自行在场外设置临时食宿场所。

9、本工程施工现场平面布置原则如下：9.1在确保施工顺利进行的前提下尽量少占施工用地〔1〕材料堆放及加工场地应现场实际状况尽量设置在建筑物内。

〔2〕少占施工用地。

关于施工而言减少了场内运输工作量和临时水电管网，既便于管理又减少了施工成本。

〔3〕为了减少施工场地，我公司采用了一些技术措施予以解决。

例如，合理地计算各种材料现场的储备量，以减少仓库、堆场面积；关于可场外加工的构件采纳场外加工方式等等。

9.2在确保工程顺利进行的前提下尽量减少临时设施的用量对必须配置的临时设施，应尽量选择对大面积施工影响小的区域，布置时不要影响正常施工。

临时水电系统的选择应使管网线路的长度为最短等。

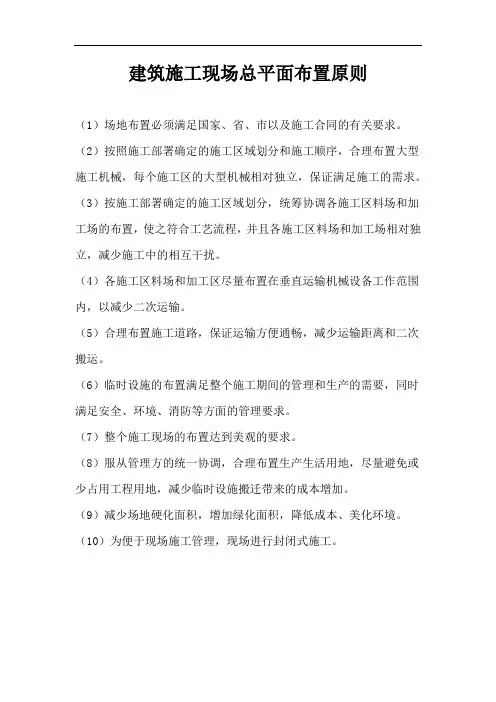

建筑施工现场总平面布置原则
（1）场地布置必须满足国家、省、市以及施工合同的有关要求。

（2）按照施工部署确定的施工区域划分和施工顺序，合理布置大型施工机械，每个施工区的大型机械相对独立，保证满足施工的需求。

（3）按施工部署确定的施工区域划分，统筹协调各施工区料场和加工场的布置，使之符合工艺流程，并且各施工区料场和加工场相对独立，减少施工中的相互干扰。

（4）各施工区料场和加工区尽量布置在垂直运输机械设备工作范围内，以减少二次运输。

（5）合理布置施工道路，保证运输方便通畅，减少运输距离和二次搬运。

（6）临时设施的布置满足整个施工期间的管理和生产的需要，同时满足安全、环境、消防等方面的管理要求。

（7）整个施工现场的布置达到美观的要求。

（8）服从管理方的统一协调，合理布置生产生活用地，尽量避免或少占用工程用地，减少临时设施搬迁带来的成本增加。

（9）减少场地硬化面积，增加绿化面积，降低成本、美化环境。

（10）为便于现场施工管理，现场进行封闭式施工。

施工现场总平面图布置原则1、布置原则1.1、施工平面布置应严格控制在建筑红线之内。

1.2、平面布置要紧凑合理，尽量减少施工用地。

1.3、尽量利用原有建筑物或构筑物。

1.4、合理组织运输，保证现场运输道路畅通，尽量减少二次搬运。

1.5、各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。

1）除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。

2）塔吊根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。

3）装修时搅拌机布置在施工外用电梯附近，施工道路近旁，以方便运输。

4）水泥库选择地势较高、排水方便靠近搅拌机的地方。

5）临时水电应就近铺设。

1.6在平面交通上，要尽量避免土建、安装以及其他各专业施工相互干扰；1.7符合施工现场卫生及安全技术要求和防火规范。

1.8现场布置有利于各子项目施工作业。

1.9考虑施工场地状况及场地主要出入通状况。

1.10结合拟采用的施工方案及施工顺序。

1.11满足半成品、原材料、周转材料堆放及钢筋加工需要。

1.12满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。

1.13各种施工机械既满足各工作面作业需要又便于安装、拆卸。

1.14实施严格的安全及施工标准，争创省级安全文明工地。

2、布置内容2.1、拟建的建筑物或构筑物，以及周围的重要设施。

2.2、施工用的机械设备固定位置。

2.3、施工运输道路。

2.4、临时水源、电源位置及铺设线路。

2.5、施工用生产性、生活性设施（加工棚、操作棚、仓库、材料堆场、行政管理用房、职工生活用房等）。

3、布置步骤。

施工总平面布置图一、布置原则施工总体布置除应遵循因地制宜，因时制宜、利于生产、方便生活、快速安全、经济可靠、易于管理的原则。

此外，还应兼顾以下几点：1、施工场地应综合考虑地形、地质条件、场内外交通布置、供水、供电、供风等要求，尽量选择地形平坦宽阔，靠近工程现场，地质条件好的场地。

2、场地划分和布置应符合国家有关安全、防火、卫生、环境保护等现行规定。

3、合理利用地形，在能满足主体工程施工工艺要求的前提下，减少占地和准备工程量，避免干扰，避免和减少物料的重复、往返运输，并为均衡生产创造条件。

二、施工期准备1、做好进场前的调查工作结合施工平面图、地质情况，组织技术人员对现场进行勘察，细化施工方案，明确施工平面布置、施工便道、开挖支撑方案，并针对现有道路交通流量，制定好交通分流、疏导措施。

对沿线各区段的水源、电源供应情况进行详细调查，包括水的水源、水量、压力、接管地点，供电的能力、线路距离等，便于施工用水、用电的规划和设计。

2、做好图纸会审、技术交底工作①工程开工前，本公司将在项目部总工程师的组织下，集中项目部有关技术人员仔细审阅图纸，将不清或不明的问题及时汇总通甲方、设计人员及时解决。

②由工程部组织各专业施工队伍共同学习施工图纸，商定施工配合事宜。

③编制主要分项和关键工序的详细施工方案，对单项(位)工程施工组织设计、工程施工实施细则和施工技术标准交底。

④分解工程进度控制目标，编制施工作业计划；⑤分解施工质量控制目标，建立健全施工质量体系；认真确定分项工程质量控制点，落实其质量控制措施；我公司将严格按IS09000有关技术交底规程，组织两级技术交底，第一级由总工程师组织工程部技术人员向项目经理部交底，第二级由项目经理部向班组交底，做到项目部全体人员均熟悉图纸。

3、技术管理措施①在工程施工过程中，建立以公司总工、项目技术负责人为主的技术管理网络，形成系统的管理体系和质量保证体系。

②进入施工现场后由项目总工程师组织有关技术管理人员熟悉施工图纸，做好施工方案编制、测量放线、设备检查验收等准备工作。

施工现场总平面布置1.施工现场总平面布置原则根据本工程的实际特点，施工现场总平面布置原则如下：1.场地布置必须满足国家.北京市以及招标文件的有关要求。

2.按照施工部署确定的施工区域划分和施工顺序，合理布置大型施工机械，保证满足施工的需求。

3.各施工区料场和加工区尽量布置在垂直运输机械设备作业范围内，以减少二次运输。

4.合理布置施工道路，保证运输方便通畅，减少运输距离和二次搬运。

临时设施的布置应能满足整个施工期间的管理和生产的需要，同时满足安全.环境.消防等方面的管理要求。

5.整个施工现场的布置考虑“文明施工.保护环境”的理念，合理增加绿化面积，降低成本.美化环境。

达到美观的要求。

2.生产生活设施布置（一）搭设原则施工场地布置须考虑下述施工设施的合理布置，临时生产设施.施工用材料堆放场地.施工场地的水平运输和垂直运输，临时设施，施工临时道路，临时用水.临时用电.施工场地的排水等。

具体的布置原则为：（1）适应各施工阶段的生产需要，利于施作业业；（2）临时设施位置不占用室外道路等施工面；（3）避免或减少对周围环境和市政设施的影响；（4）交通通畅，尽量减少材料的二次运输；（5）符合安全生产的要求，利于创造一个整洁文明的施工环境；（6）遵循节约原则，降低施工生产的成本。

（7）根据关于文明施工的规则，施工现场和施工办公生活区都要用彩钢板围挡，其高度不小于2.0m。

（二）生产设施布置现场的大型机械主要为垂直运输机械，主楼采用一台双笼电梯，附楼采用一架龙门架作为垂直运输工具。

临时用水由临时生活区的供水点引出，用国标DN150的镀锌钢管，并在生活区和办公区的各设消防支管，临时生活用水用ф20的镀锌钢管引入并在用水点安装水龙头，满足日常生活用水。

施工现场用镀锌钢管引入后，在每个加工区设消防栓，同时在施工区，每个区域各设两个消防支管，满足消防和施工用水的需要。

临时施工用电是由临建场区内的变压器引出，在临近位置设总配电箱，按照施工临时用电的规范规则，三级配电两极保护，前期进行施工用电量的负荷计算，计算出施工高峰期的临时用电负荷。

施工总平面设计方案第一节总平面图布置原则及依据一、施工总平面图布置原则1、施工平面布置充分利用现有场地和空间，精心安排，周密规划，合理布局，尽量布置紧凑，将占地范围减少到最低限度。

2、合理布置起重机械和各种施工设施，科学规划施工道路，最大限度的缩短场内运输距离，尽量降低二次运输费用。

3、采用装配式临建设施-阻燃保温板装配彩板房，提高安装速度，尽快投入使用。

4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。

5、设备和材料场地按照主体施工阶段为主进行平面布置，因为该阶段机械、物资投入最大，场地占用面积广。

二、施工平面图布置依据1、根据现场的场地大小和拟建工程的位置确定施工平面位置图。

2、施工部署和主要分项工程的施工方案。

3、总进度计划及资源需用量计划。

4、建筑红线、水源、电源位置。

5、施工现场安全防火标准。

6、安全文明施工及环境保护要求。

三、施工现场平面布置任务1、施工现场根据管廊位置布置木工棚及钢筋加工棚，在空地处进行材料堆放。

2、办公生活区设置围墙及大门，十牌一图与标识、标志、CI形象等；搭设库房、食堂、厕所、浴室、以及办公及休息场所；3、接通临时水源；4、接通临时电源，网络及电话线路；四、现场道路布置原则1、以现有的场内外交通为依托。

2、各临时支线布置满足主体工程施工需要，道路宽度满足施工车辆的通行强度需要。

3、施工道路的布置方便各种物资运输及装卸，使物资转运量尽量小，转运路径尽量短。

4、在满足现场需要的情况下，施工道路总长度应尽量减少，以降低施工措施费，减少施工成本，使经济指标满足要求。

5、做好场内交通的日常维护和管理，保持道路的路况良好。

五、现场材料堆放原则1、不占正式工程位置，不影响施工，方便料具管理。

2、尽量靠近道路，方便材料运输和装卸。

3、尽量靠近起重机械，将材料一次运至作业面，减少二次搬运。

六、临时设施布置原则1、不占正式工程位置。

2、采用装配式房屋，可周转，经济实用。

施工总平面图一、施工总平面布置原则及依据（一）布置原则为保证施工现场布置紧凑合理、施工进行顺利，施工平面布置原则如下：l、采用预制装配式临建设施，提高装配速度，尽快投入使用。

2、规划好施工道路和场地，减少场内二次搬运，降低运输费用。

3、现场布置应符合卫生、安全、防火和环境保护等要求，达到市级文明工地标准。

（二）布置依据1、业主的有关要求。

2、现场红线、临界线、水电源位置，以及现场勘察结果。

3、总平面图、建筑平面图。

4、总进度计划及资源需用量计划。

5、总体部署和主要施工方案。

6、安全文明施工及环境保护要求。

二、施工总平面布置（一）生产设施布置1、本工程混凝土采用商品混凝土，现场设小型搅拌站，用于零星混凝土和砂浆的搅拌。

搅拌站内设砂、石料堆场、水泥库、搅拌棚等。

在现场设混凝土标养室。

混凝土标养室面积15㎡。

2、钢筋加工钢筋加工场地共分为4个部分：钢筋堆放场地、钢筋加工场地、冷拉调直场地及成品半成品堆场。

各类钢材按不同规格堆放整齐，设置标识牌和检验状态。

3、模板加工及大型工具堆放场地模板加工场地，主要用于木材堆场、木材加工。

模板加工场地设电锯、平刨、压刨、圆盘锯。

大型工具堆放场地，位于垂直运输机械覆盖范围以内，场地内大型工具分类堆放，并尽可能靠近建筑物边，以利使用。

4、砌体材料堆场考虑到运输方便，砌体材料尽量堆放于建筑物附近，靠近井架的部位。

（二）生活设施布置1、现场办公现场管理人员采用甲方有偿提供的在场区东南侧的480m2两层办公楼作为办公区，办公室内统一配备办公桌椅，会议室内配备拼装式长型会议桌，微机房配电脑、打印机等设施。

办公室、会议室安装空调、电源插座、电话和传真机等。

办公室门前设花坛进行绿化。

业主及监理现场办公室；均配暖、电等设施。

2、工人宿舍、食堂、厕所、浴室工人生活区由宿舍、食堂、厕所、浴室组成。

工人宿舍采用钢结构彩板搭设，上下两层上下铺，床架被褥统一，实行公寓化管理。

生活区食堂，内配冰柜、蒸箱、炉灶等设施，满足施工人员用餐。

施工现场总平面图的布置原则本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March施工现场总平面图的布置原则1、确定垂直运输设备的位置（塔吊、井架、门架）他们的位置受现场工作面的限制，同时影响现场材料仓库、材料堆场、搅拌站、水、电、道路的布置；2、多层建筑施工中（3-7层）可以用轻型的塔吊，这类塔吊的位置可以移动，但是按照建筑物的长边布置可以控制更加广阔的工作面，尽量的减少死角，材料和构件控制在塔吊的工作范围之内；3、高层建筑施工中（12层以上或大于24米），可以布置自升式或爬升式塔吊，他们的位置固定，具有较大的工作半径（30-60米），同时一般配置若干太的固定升降机配合作业，主体结构完毕，塔吊可以拆除；4、多层房屋施工时，固定的垂直运输设备布置在施工段的附近，当建筑物的高度不同时，布置在高低分界处，如果有可能，尽可能布置在有窗口的地方，以避免墙体的留搓和拆除后的修补工作，，固定的垂直运输设备中卷扬机的位置不能靠升降机太近，以便司机视线开阔；5、材料堆场、仓库、搅拌站的位置：尽量在起重机的半径范围之内，并且运输、装卸方便，位置主要取决与垂直运输设备位置的选择；6、对于少量的、轻型材料可以堆放的远一点，以不影响施工为宜。

还有一个很重要的原则，就是减少二次搬运！7、现场布置在满足现场施工的前提之下，尽可能达到业主的要求；8、满足施工需要和文明施工的前提之下，尽可能节约施工用地，减少临时设施的投入；10、现场交通运输通畅和满足施工材料要求的前提下，最大限度的减少场内的运输，特别是减少二次搬运；11、平面交通上，尽量避免和单位的相互干涉；12、符合现场卫生及安全技术要求和放火规范！！。

施工现场总平面图布置依据及原则
施工现场总平面图布置依据及原则
施工现场平面布置是本工程施工组织设计的关键环节，其直接关系到施工进度与现场安全文明管理的质量；主要是通过立体的整体规划与现场平面的具体安排手段，达到施工区域安排的合理化、程序化、系统化。

这样不仅有利于简化交差施工的复杂关系，并且有利于综合管理，便于实现文明施工、安全生产的目标。

2.1施工总平面图布置依据
（1）招标人提供的招标文件以及总包的施工总平面布置图；
（2）工程所在地区的原始资料，包括建设、勘察设计单位提供的资料；
（3）原有和拟建建筑工程的位置和尺寸；
（4）幕墙施工方案、施工进度和资源需要具体计划；
（5）业主与总包单位可提供房屋和其他设施。

2.2施工总平面图布置的原则
（1）在满足施工需要和文明施工的前提下，尽可能地节约临时用地，尽可能地减少临时设施的投资，我司结合总包平面图，充分利用总包提供的临时用地，合理分配各区域所需面积，
（2）在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；将所有区域均划分在场内施工道路侧边或场内道路能方便抵达的区域。

我司将“材料临时堆放区”、“设备工具仓储区”及“材料加工区”分配一起，减少材料场内二次运输，便于加工。

（3）符合施工现场安全、防火及卫生要求，并均用制度的形式加以约束。

（4）现场布置紧凑，减少施工用地；
（5）符合业主或总包方要求。

施工平面布置依据及原则1、施工总平面布置依据(1)总平面图、基础平面图、各层平面图及立面图。

(2)施工部署和主要施工方案。

(3)总进度计划及资源需用量计划。

(4)业主给定的施工用地范围、水源、电源位置。

(5)施工现场安全防火标准。

(6)招标文件。

2、施工总平面布置原则施工总平面布置上坚持阶段性、适用性、灵活性。

(1)施工场地作为施工组织的重要部分，必须严格按照招标文件和设计图纸提供的施工条件和施工地点，因地制宜的进行规划安排，作到合理可行。

(2)根据各施工阶段情况，合理布置施工道路，施工道路尽量贯通，以保证材料运输道路通畅，施工方便；明确划分施工区域和材料堆放、加工场地，不准影响施工。

(3)符合施工流程要求，减少对各专项工程和专业工种等方面的干扰。

(4)根据施工总体安排的需要，充分利用计划用地，施工姑且用地以满足施工、生产和现场办公需要。

(5)科学合理布置施工临时设施、运输道路、临时用水、临时用电等，立足紧凑性和灵活性，以施工总进度计划为依据进行阶段性调整，为各专业分包提供服务场地，最大限度地减小临时设施占地对其他分项工程的影响，做到投入最低，收效最大，经济适用。

(6)根据交织施工原则，举行分阶段布置。

同时，现场机械将根据本工程修建结构特点举行布置，以满足整个现场和整个施工过程的需要。

(7)除按照方案和计划进行布设和调整外，将无条件服从建设单位对总体施工安排，一旦必要，将随时按照建设单位要求对施工区域内临时设施进行相应调整，优先保证施工需要。

(8)施工现场的临时设施的搭建不得损坏测量控制网以及其他需要保护的警示标志，且不影响测量的通视条件。

(9)本工程施工时需建立有效的排水系统，并举行日常维修，防止对周边路面形成净化，做到工地姑且排水措施畅通有效，达到“晴雨畅通无阻”的效果。

(10)充分考虑市容与环境保护，且满足安全消防，劳动保护的要求，尽全力减少扰民，尽量不占用施工厂地，便于施工。

做到设施布置经济、合理、实用、安全。

施工总平面图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求,对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置,从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系.一、施工总平面图设计的内容(一）建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸.（二）一切为全工地施工服务的临时设施的布置位置，包括：(1)施工用地范围，施工用的各种道路;(2)加工厂、制备站及有关机械的位置；(3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;(4)行政管理房、宿舍、文化生活福利建筑等;(5）水源、电源、变压器位置,临时给排水管线和供电、动力设施；（6）机械站、车库位置；（7)一切安全、消防设施位置。

(三)永久性测量放线标桩位置许多规模巨大的建筑项目，其建设工期往往很长。

随着工程的进展,施工现场的面貌将不断改变。

在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要.二、施工总平面图设计的原则(1)尽量减少施工用地,少占农田，使平面布置紧凑合理。

(2)合理组织运输，减少运输费用，保证运输方便通畅。

（3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰.(4）充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。

（5）各种生产生活设施应便于工人的生产生活。

（6）满足安全防火、劳动保护的要求。

三、施工总平面图设计的依据（1）各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

（2）建设地区的自然条件和技术经济条件.(3）建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。
