长沙理工大学 数字电子技术基础复习试卷及答案 (6)

数字电子技术基础试卷(本科)及参考答案试卷一一、（20分）选择填空。

从每个小题的四个选项中选出一个正确答案，并将其编号填入该题后的括号中。

1．十进制数3.625的二进制数和8421BCD码分别为（）A．11.11 和11.001 B．11.101 和0011.1C．11.01 和11.1 D．11.101 和11.1012．下列几种说法中错误的是（）A．任何逻辑函数都可以用卡诺图表示。

B．逻辑函数的卡诺图是唯一的。

C．同一个卡诺图化简结果可能不是唯一的。

D．卡诺图中1的个数和0的个数相同。

3．和TTL电路相比，CMOS电路最突出的优点在于（）A．可靠性高B．抗干扰能力强C．速度快D．功耗低4．为了把串行输入的数据转换为并行输出的数据，可以使用（）A．寄存器B．移位寄存器C．计数器D．存储器5．单稳态触发器的输出脉冲的宽度取决于（）A．触发脉冲的宽度B．触发脉冲的幅度C．电路本身的电容、电阻的参数D．电源电压的数值6．为了提高多谐振荡器频率的稳定性，最有效的方法是（）A．提高电容、电阻的精度B．提高电源的稳定度C．采用石英晶体振荡器C．保持环境温度不变7．已知时钟脉冲频率为f cp，欲得到频率为0.2f cp的矩形波应采用（）A．五进制计数器B．五位二进制计数器C．单稳态触发器C．多谐振荡器8．在图1-8用555定时器组成的施密特触发电路中，它的回差电压等于（）A．5V B．2VC．4V D．3V图1-8二、（12分）已知输入信号A、B、C的波形，试画出图2所示各电路输出（L1、L2、L3）的波形。

设触发器的初态为0。

图2三、（10分）如图3所示，为检测水箱的液位，在A 、B 、C 、三个地方安置了三个水位检测元件，当水面低于检测元件时，检测元件输出低电平，水面高于检测元件时，检测元件输出高电平。

试用与非门设计一个水位状态显示电路，要求：当水面在A 、B 之间的正常状态时，仅绿灯G 亮；水面在B 、C 间或A 以上的异常状态时，仅黄Y 灯亮；水面在C 以下的危险状态时，仅红灯R 亮。

数字电子技术基础试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑门是（）。

A. 与门B. 或门C. 非门D. 异或门答案：C2. 下列哪个不是TTL逻辑门的类型？（）A. 与非门B. 或非门C. 同或门D. 非门答案：C3. 一个D触发器的初始状态为1，当输入D=0时，时钟脉冲上升沿到达后，输出Q的状态为（）。

A. 0B. 1C. 不确定D. 无变化答案：A4. 以下哪个逻辑表达式是正确的？（）A. A+A=AB. A·A=AC. A+A=0D. A·A=0答案：B5. 一个4位二进制计数器，从0000开始计数，当计数到1111时，下一个状态是（）。

A. 0000B. 1000C. 10000D. 0111答案：A6. 在数字电路中，若要实现一个逻辑函数，下列哪种方法最为经济？（）A. 使用与非门B. 使用或非门C. 使用与门D. 使用或门答案：A7. 一个三态输出门，当控制端为高电平时，输出状态为（）。

A. 高阻态B. 低电平C. 高电平D. 低阻态答案：C8. 以下哪个是BCD码的特点？（）A. 每个十进制数字对应一个唯一的二进制代码B. 每个二进制数字对应一个唯一的十进制数字C. 每个二进制数字对应一个唯一的十六进制数字D. 每个十进制数字对应多个二进制代码答案：A9. 在数字电路中，一个反相器的逻辑功能是（）。

A. 与B. 或C. 非D. 异或答案：C10. 一个JK触发器在时钟脉冲上升沿到达时，如果J=1，K=0，则触发器的状态（）。

A. 保持不变B. 翻转C. 置0D. 置1答案：D二、填空题（每题2分，共20分）1. 一个2输入的与门，当两个输入都为1时，输出为______。

答案：12. 在数字电路中，一个D触发器的D端输入为0，时钟脉冲上升沿到达后，输出Q的状态为______。

答案：03. 一个4位二进制计数器，如果初始状态为0101，下一个状态为______。

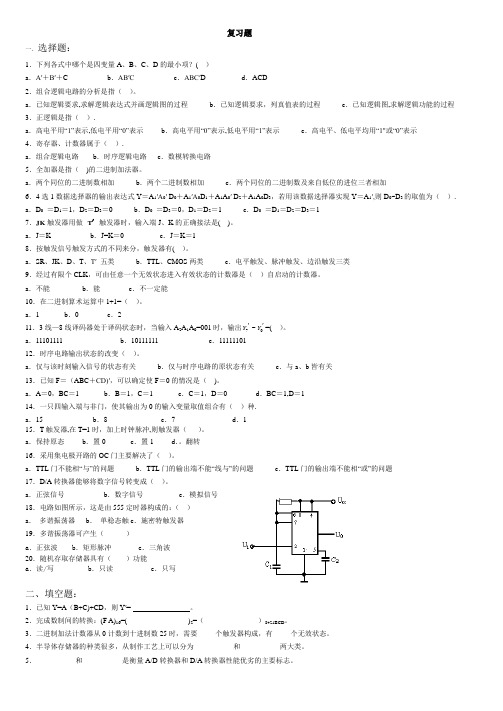

复习题一．选择题：1．下列各式中哪个是四变量A 、B 、C 、D 的最小项？( ）a ．A′＋B′＋Cb ．AB′Cc ．ABC′Dd ．ACD 2．组合逻辑电路的分析是指（ ）。

a ．已知逻辑要求,求解逻辑表达式并画逻辑图的过程b ．已知逻辑要求，列真值表的过程c ．已知逻辑图,求解逻辑功能的过程 3．正逻辑是指（ ）.a ．高电平用“1”表示,低电平用“0”表示b ．高电平用“0”表示,低电平用“1”表示c ．高电平、低电平均用“1"或“0”表示 4．寄存器、计数器属于（ ）.a ．组合逻辑电路b ．时序逻辑电路c ．数模转换电路 5．全加器是指（ )的二进制加法器。

a ．两个同位的二进制数相加b ．两个二进制数相加c ．两个同位的二进制数及来自低位的进位三者相加6．4选1数据选择器的输出表达式Y ＝A 1′A 0′ D 0＋A 1′A 0D 1＋A 1A 0′ D 2＋A 1A 0D 3，若用该数据选择器实现Y ＝A 1′,则D 0~D 3的取值为（ ）. a ．D 0 ＝D 1＝1，D 2＝D 3＝0 b ．D 0 ＝D 3＝0，D 1＝D 2＝1 c ．D 0 ＝D 1＝D 2＝D 3＝1 7．JK 触发器用做 T ′ 触发器时，输入端J 、K 的正确接法是( )。

a ．J ＝K b ．J=K ＝0 c ．J ＝K ＝1 8．按触发信号触发方式的不同来分，触发器有( ）。

a ．SR 、JK 、D 、T 、T′ 五类b ．TTL 、CMOS 两类c ．电平触发、脉冲触发、边沿触发三类 9．经过有限个CLK ，可由任意一个无效状态进入有效状态的计数器是（ ）自启动的计数器。

a ．不能 b ．能 c ．不一定能 10．在二进制算术运算中1+1=（ ）。

a ．1 b ．0 c ．211．3线—8线译码器处于译码状态时，当输入A 2A 1A 0=001时，输出70~Y Y ''=( ）。

试卷一一、填空题（每空1分，共20分）1、与非门的逻辑功能为。

（全1出0，有0出1）2、数字信号的特点是在时间上和幅值上都是断续变化的，其高电平和低电平常用1和0 来表示。

3、三态门的“三态”指高电平，低电平和高阻状态。

4、逻辑代数的三个重要规则是代入规则、反演规则、对偶规则。

5、为了实现高的频率稳定度，常采用石英晶体振荡器；单稳态触发器受到外触发时进入暂稳态6、同步RS触发器中R、S为高电平有效，基本R、S触发器中R、S 为低电平有效7、在进行A/D转换时，常按下面四个步骤进行，采样、保持、量化、编码。

1. 全1出0，有0出12.时间、幅值、1、03.高电平，低电平，高阻状态4.代入规则对偶规则反演规则5.石英晶体暂稳态6.高低7.采样保持量化编码二、选择题（每题1分，共10分）1、有八个触发器的二进制计数器，它们最多有（）种计数状态。

A、8；B、16；C、256；D、642、下列触发器中上升沿触发的是（）。

A、主从RS触发器；B、JK触发器；C、T触发器；D、D触发器3、下式中与非门表达式为（），或门表达式为（）。

A、Y=A+B；B、Y=AB；C、Y=BA+；D、Y=AB4、十二进制加法计数器需要（）个触发器构成。

A、8；B、16；C、4；D、35、逻辑电路如右图，函数式为（）。

A、F=AB+C；B、F=AB+C；AB+；D、F=A+BCC、F=C6、逻辑函数F=AB+BC的最小项表达式为（）A、F=m2+m3+m6B、F=m2+m3+m7C、F=m3+m6+m7D、F=m3+m4+m77、74LS138译码器有（），74LS148编码器有（）A、三个输入端，三个输出端；B、八个输入端，八个输出端；C、三个输入端，八个输出端；D、八个输入端，三个输出端。

8、单稳态触发器的输出状态有（）A、一个稳态、一个暂态B、两个稳态C、只有一个稳态D、没有稳态1. C2.D3. D A4. C5. A6.C7. A8. A三、判断（每题1分，共10分）：1、逻辑变量的取值，１比0大。

数字电子技术试卷(1)一、填空（16）1．十进制数123的二进制数是 ；十六进制数是 。

2．是8421BCD 码，其十进制为。

3．逻辑代数的三种基本运算是 ， 和。

4．三态门的工作状态是 ，，。

5．描述触发器逻辑功能的方法有。

6．施密特触发器的主要应用是 。

7．设4位D/A 转换器的满度输出电压位30伏，则输入数字量为1010时的输出模拟电压为 8．实现A/D 转换的主要方法有 ， ， 。

二、判断题（10）1．BCD 码即8421码 （ ） 2. 八位二进制数可以表示256种不同状态。

（ ） 3．TTL 与非门与CMOS 与非门的逻辑功能不一样。

（ ）4．多个三态门的输出端相连于一总线上，使用时须只让一个三态门传送信号，其他门处于高阻状态。

( ) 5．计数器可作分频器。

（ ） 三、化简逻辑函数（14） 1．用公式法化简--+++=A D DCE BD B A Y ，化为最简与或表达式。

2．用卡诺图化简∑∑=m d D C B A Y ），，，，（）＋，，，，（84210107653),,,(， 化为最简与或表达式。

五．触发器电路如图2（a）,（b）所示，⑴写出触发器的次态方程；⑵对应给定波形画出Q端波形（设初态Q＝0）(15)六．试用触发器和门电路设计一个同步的五进制计数器。

（15）七．用集成电路定时器555所构成的自激多谐振荡器电路如图3所示，试画出V O，V C的工作波形，并求出振荡频率。

（15）数字电子技术试卷(2)一．填空（16）1．十进制数的二进制数是 ；十六进制数是 。

2．逻辑代数中逻辑变量得取值为 。

3．组合逻辑电路的输出状态只与 有关而与电路 。

4．三态门的输出有 ，三种状态，当多个三态门的输出端连在一根总线上使用时，应注意。

5．触发器的基本性质有。

6．单稳态触发器的主要应用是 。

7．设6位D/A 转换器的满度输出电压位伏，则输入数字量为110111，输出模拟电压为8．一个8K 字节的EPROM 芯片，它的地址输入端的个数是 。

1、(48）10 =（ ）16 =（ ）2.2、对于TTL 与非门的闲置输入端可接 ,TTL 或非门不使用的闲置输入端应接 。

3、格雷码的特点是任意两组相邻代码之间有 位不同。

4、在下列JK 触发器、RS 触发器、D 触发器 和T 触发器四种触发器中，同时具有保持、置1、置0和翻转功能的触发器是 。

5、OC 门可以实现 功能，CMOS 门电路中的 门也可以实现该功能.6、一只四输入端与非门，使其输出为0的输入变量取值组合有 种.7、常见的组合逻辑电路有编码器 、 和 。

8、逻辑函数BD AC AB F ++=的反函数为 ,对偶函数为 。

9、一个同步时序逻辑电路可以用 、 、 三组函数表达式描述.10、加法器的进位方式有 和 两种.11、16选1的 数据选择器有 个地址输入端。

12、存储器的种类包括 和 。

13、在时钟脉冲CP 作用下, 具有 和 功能的触发器称为T 触发器，其特性方程为 。

14、三态门输出的三种状态分别为： 、 和 。

15、用4个触发器可以存储 位二进制数。

16、逻辑电路中,高电平用1表示，低电平用0表示，则成为 逻辑。

17、把JK 触发器改成T 触发器的方法是 。

18、组合逻辑电路是指电路的输出仅由当前的 决定。

19、5个地址输入端译码器，其译码输出信号最多应有 个。

20、输入信号的同时跳变引起输出端产生尖峰脉冲的现象叫做 。

21、一个ROM 有10根地址线,8根数据输出线,ROM 共有 个存储单元.22、N 个触发器组成的计数器最多可以组成 进制的计数器。

23、基本RS 触发器的约束条件是 .24、逻辑代数中3种基本运算是 、 和 。

25、逻辑代数中三个基本运算规则 、 和 .26、如果对键盘上108个符号进行二进制编码，则至少要 位二进制数码。

27、将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM.该ROM 有 根地址线，有 根数据输出线。

28、74LS138是3线—8线译码器，译码输出低电平有效,若输入为A 2A 1A 0=110时，输出76543210''''''''Y Y Y Y Y Y Y Y Y1= .29、两片中规模集成电路10进制计数器串联后,最大计数容量为 位。

数字电子技术基础知识单选题100道(含答案)一、数字逻辑基础1. 以下不属于数字信号特点的是（）。

A. 时间上离散B. 数值上离散C. 抗干扰能力强D. 信号幅度连续答案：D。

数字信号在时间和数值上都是离散的，且抗干扰能力强，而模拟信号幅度是连续的。

2. 十进制数15 对应的二进制数是（）。

A. 1111B. 1101C. 1011D. 1001答案：A。

15=8+4+2+1，对应的二进制为1111。

3. 二进制数1010 对应的十进制数是（）。

A. 8B. 9C. 10D. 11答案：C。

1010=2³+2¹=8+2=10。

4. 8421BCD 码1001 表示的十进制数是（）。

A. 9B. 11C. 13D. 15答案：A。

8421BCD 码中1001 对应9。

5. 逻辑函数的最小项之和表达式是（）。

A. 唯一的B. 不唯一的C. 有时唯一有时不唯一D. 不确定答案：A。

逻辑函数的最小项之和表达式是唯一的。

二、逻辑门电路6. 以下不属于基本逻辑门的是（）。

A. 与门B. 或门C. 非门D. 与非门答案：D。

与非门是由与门和非门组合而成，不属于基本逻辑门。

7. 三输入端与门的输出为0，当且仅当（）。

A. 三个输入全为0B. 三个输入全为1C. 至少一个输入为0D. 至少一个输入为1答案：A。

与门只有当所有输入都为1 时输出才为1，否则输出为0。

8. 三输入端或门的输出为1，当且仅当（）。

A. 三个输入全为0B. 三个输入全为1C. 至少一个输入为0D. 至少一个输入为1答案：D。

或门只要有一个输入为1 时输出就为1。

9. 非门的逻辑功能是（）。

A. 有0 出1，有1 出0B. 全0 出1，全1 出0C. 相同出0，不同出1D. 不同出0，相同出1答案：A。

非门对输入信号取反。

10. 与非门的逻辑功能是（）。

A. 有0 出1，全1 出0B. 全0 出1，有1 出0C. 相同出0，不同出1D. 不同出0，相同出1答案：A。

数字电子技术-考试复习题一、单项选择题1．(195)H 表示（ D ）。

(a) 二进制数 (b) 十进制数 (c)八进制数 (d) 十六进制数2．在TTL 门电路中，能实现“线与”的门电路是（ B ） (a) 与非门 (b) 集电极开路门 (c) 或非门 (d) 或非门3．用不同数制的数字来表示2007，位数最少的是 。

(a) 十六进制数 (b) 十进制数 (c) 八进制数 (d) 二进制数 4．十进制数36转换为十六进制数，结果为 。

（a ）26 （b ）24 （c ）22 （d ）20 5．8421BCD 码10000111表示的十进制数是 。

（a ） 131 （b ） 103 （c ） 87 （d ） 13 6．A/D 转换输出的二进制代码位数越多，其转换精度（ ） (a) 越高 (b) 越低 (c) 不变 (d) 无法确定 7．下列逻辑表示式正确的是（ ） (a) 1=++B A B A (b)B A B A A +=+(c)B A B A B A AB +=+ (d)B A AB +=8. 下列电路中，属于时序逻辑电路的是( ). (a) 数据选择器 (b) 编码器 (c) 计数器 (d) 译码器 9. 由8位寄存器组成的扭环移位寄存器可以构成 进制计数器。

(a) 4 (b) 8 (c) 16 (d) 无法确定10. 555集成定时器构成的单稳态触发器，其暂态时间t W ≈________。

(a) 0.7RC (b) RC (c) 1.1RC (d) 1.4RC11．十进制数24转换为二进制数，结果为 。

（a ）10100 （b ）10010 （c ）01100 （d ）1100012． (a) 13． (c) 14． (c) 15． (d) 12．=O)275( ( )D ， 。

（a ）275 (b) 629 (c) 2750 (d) 220013．三态门的第三态是 。

（a ）低电平 （b ）高电平（c ） 高阻 （d ） 任意电平 14．具有8个触发器的二进制异步计数器最多可能有 种状态。

第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。

（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16（2）43=（101011）2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16（4）（1001110）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。

（1）10110001；（2）10101010；（3）11110001；（4）10001000 解：（1）10110001=177（2）10101010=170（3）11110001=241（4）10001000=136【题1-3】将下列十六进制数转换为十进制数。

（1）FF；（2）3FF；（3）AB；（4）13FF解：（1）（FF）16=255（2）（3FF）16=1023（3）（AB）16=171（4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数。

（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（00010001）2（2）（9C）16=（10011100）2（3）（B1）16=（1011 0001）2（4）（AF）16=（10101111）2【题1-5】将下列二进制数转换为十进制数。

（1）1110.01；（2）1010.11；（3）1100.101；（4）1001.0101解：（1）（1110.01）2=14.25（2）（1010.11）2=10.75（3）（1001.0101）2=9.3125【题1-6】将下列十进制数转换为二进制数。

（1）20.7；（2）10.2；（3）5.8；（4）101.71解：（1）20.7=（10100.1011）2（2）10.2=（1010.0011）2（3）5.8=（101.1100）2（4）101.71=（1100101.1011）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。

200 X〜200 X学年考试试题一、填空题（每空1分，共20分）1、数字电路中并驾齐驱的两大分支是___________ 电路和 __________ 电路。

2、主从型JK触发器的特征方程°n+i= __________________ ；主从型JK触发器的功能有_______ 、________ 、 _______ 和________ 四种。

3、已知电路结构求解功能的过程称为_________ ;已知功能求解电路结构的过程称为_______ o4、只能存入固定数据，不能写入数据的半导体器件是_________________ , 这种器件中存储的数据可以长期 _____________ ,即使断电也不会 ________ 数据。

5、为使采样后的信号能够不失真的恢复原样，釆样频率沧至少应满足是被采样信号最高频率九ax的两倍。

这一结论称为______ 定理。

6、在一个CP=1期间，电路中的输出信号随着输入信号发生多次翻转的现象称为_______ o具有这种现象的触发器是___________ 触发器。

7、（64.5）!（）=（）2=（）16=（）88、施密特触发器具有______ 特性；555定时器是一种_______ 混合电路。

二、判断下列说法的正确与错误（每小题1分，共8分）1、数字电路最大的特点就是具有记忆性。

（）2、竞争冒险中凡电压毛刺为高电平时，均称为1冒险。

（）3、数值译码器的输入量是十进制，输出量是二进制。

（）4、仅具有翻转功能的触发器是T触发器。

（）5、74LS90和74LS163都是具有自启动能力的集成计数器。

（）6、集成电路74LS138是一个4线-10线的译码器。

（）7、多谐振荡器输入三角波，输出可转换成方波。

（）8、模5计数器至少需用两位触发器构成。

（）三、选择题（每小题2分，共20分）1、由与非门组成的基本RS触发器不允许输入的变量组合g•斥是（）A、00B、01C、10D、112、仅具有保持和翻转功能的触发器是（）A、JK触发器B、D触发器C、T触发器D、同步触发器3、八输入端的编码器按二进制编码时，其输出端的个数是（）A、2个B、3个C、4个D、6个4、用8421 BCD码作为代码的计数器，至少需要的触发器个数是（）A、2个B、3个C、4个D、5个5、按触发方式的不同，双稳态触发器可分为（）A、高电平触发和低电平触发B、电平触发或边沿触发C、上升沿触发和下降沿触发D、输入触发和时钟触发6、四位移位寄存器构成扭环形计数器时，可构成（）计数器。
